Canon T90: Spannungsversorgung wiederhergestellt

Heute war Check meiner T90-Familie.

Einige ohne Befund, einige mit verklebten Verschlusslamellen, eine mit verrückt spielendem Display und diese hier, die nach dem Einschalten nichts auf dem Display anzeigt.

Das erschien mir sonderbar, denn es hatte ja beim letzten Mal funktioniert.

Da muss sich also was verändert haben in diesen paar Monaten.

Immer die erste Vermutung bei Batterien mit ausreichender Spannung:

Kontaktprobleme rund um das Batteriefach.

Der Verdacht erhärtete sich, als ich grüne Säurereste am Boden des Batteriefaches entdeckte. Nicht viel, aber verräterisch ;-)

Eine Reinigung der Kontakte in der Kamera und der Batteriekontakte brachte keine Veränderung.

Die T90 verweigerte weiterhin den Dienst.


Also musste ich nachsehen, wo der Fehler liegt.


Anhang 141904

Anhang 141907

Abnahme des Batteriefachs



Anhang 141905

Anhang 141908

Und hier schon die Ursache für die Betriebsverweigerung:

Das schwarze Massekabel hatte sich von seiner Lötstelle im Batteriefach gelöst.

Kein Wunder bei der starken Korrosion der Lötstellen an diesem Ort (Pfeile).



Anhang 141906

Einmal mehr ein Beispiel, wie sich vergessene Batterien in einer Kamera rächen können.

Ohne Masseanschluss kein Stromkreis.

Ohne Stromkreis keine Funktion.



Anhang 141909

Hier der Blick auf die Kontakte im Batteriefach aus Sicht des Anwenders, wenn die Kamera geschlossen ist.

Nur wenig Korrosion zu sehen. Dahinter sieht es aber schlimm aus.



Anhang 141910

Das Lötzeug war gefragt.



Anhang 141911

Inzwischen badete das Batteriefach in mit Wasser verdünntem Durgol, damit es die Korrosion los wird.



Anhang 141912


Das schwarze Massekabel schien mir nicht mehr geheuer. Ich ersetzte es durch ein neues.



Anhang 141913

Durch die Korrosion löste sich beim Arbeiten auch der Lötpunkt auf der Platine ab.

Ich musste daher die Stelle mit Draht überbrücken, um das Massekabel anlöten zu können.

Um den Kabelstrang links von der Lötarbeit fernzuhalten, fixierte ich ihn mit Loctite etwas weiter weg.



Anhang 141914

Das Batteriefach nach der Reinigung in Durgol.

Die grünen Säurereste sind entfernt. Etwas Nacharbeit noch mit der Sonde, aber die Kontakte sind klar zum Löten.



Anhang 141915

Das Batteriefach ist wieder über drei Kabel mit der Platine verbunden.


Nach dem Zusammenbau ein Test mit eingeschobenem Batteriehalter.

Ja, die T90 hat wieder Spannung.

Die Anzeige am Display ist auch wieder da - tack, tack, tack hämmerte der Verschluss.



Anhang 141916

Wieder am Leben :-)

Im Grunde eine banale Angelegenheit - aber äußert sich als Totalausfall der Kamera.

Es sind meist Probleme dieser korrodierenden Art, die mir in defekten Kameras bisher begegnet sind.

Defekte elektronische Bauteile, verklemmte Zahnräder - vielleicht kommt das ja noch ;-)

Vielleicht sollte ich doch die Kontakteplatte im Batteriefach noch austauschen. Auch der Schalter dort sieht mitgenommen aus. Ersatzteil hätte ich. Sauber ist sie jedenfalls nicht.

Andererseits sollte das Korrosionsgeschehen nach der Durgolisierung beendet sein.

Und es funktioniert soweit alles.

Nein, nicht nochmal alles ;-)

Moin,

halt Dir das Ersatzteil für den Fall vor, dass Du es wirklich brauchst, die Kamera geht ja wieder - never change a running system...

CS
Jörg

Seh ich auch so.

Es sieht so aus, als ob sich die Batteriesäure über das schwarze Massekabel vom Batteriefach aus auf die Platine ausgebreitet hat:

Anhang 141928


Das gibts doch nicht - das ist ja gespenstisch!

Aber als ich das Kabel trennte, waren die Drähte drin schwarz.

Jetzt lasst uns einmal kurz meine bisherigen Expeditionen in die SLR-Welt der 1980er-Jahre zusammenfassen:

Probleme sind allermeist Kontaktprobleme. Entweder Oxidation oder Korrosion durch Batteriesäure oder Elektrolyt (Elkos), die bis zur Zerstörung von Leiterbahnen, Lötpunkten, Lötpads, Schaltern und Kontakten aus Metall gehen kann. Letzteres ein Vorgang über Jahrzehnte.

Die Behebung dieser Probleme ist grundsätzlich einfach - wenn man die Kamera ohne weitere Beschädigungen öffnen und wieder schließen kann. Ebenso braucht es eine gewisse Fertigkeit beim Löten und Arbeiten auf kleinen, verbauten bzw. flexiblen Platinen.

Ersatzteile sind entweder neu (Elkos) oder aus Ausschlachtkameras zu beziehen.

Das bedeutet, dass - hochgerechnet - die Mehrzahl defekter Kameras, die sonst aufgegeben werden, instandgesetzt werden könnten.

Das sind auch Stücke, an denen das Herz hängt oder mit denen Erinnerungen verbunden sind.

Solche Reparaturen werden - meine Erfahrung - nur ungern von Werkstätten angenommen. Offenkundig zu viel Aufwand, der sich nicht rechnet. „Keine Ersatzteile“ heißt es dann.

Fazit: Hilf dir selbst - wenn du dir helfen möchtest :-)

Hallo Andreas!

Zitat:

---

Zitat von Ando

Es sieht so aus, als ob sich die Batteriesäure über das schwarze Massekabel vom Batteriefach aus auf die Platine ausgebreitet hat.
...
Aber als ich das Kabel trennte, waren die Drähte drin schwarz.

---

An sich logisch - Litzen-Kabel wirken auch ohne die Isolierung drumherum schon wie ein Docht (Kapillarwirkung zwischen den Litzendrähten), was man an der Verwendung von Entlötlitze sehen kann.
Außerdem scheint mir das Batteriefach mit seinen versauten Kontakten im zusammengebauten Zustand der Kamera direkt über bzw. unter dieser Platine zu sitzen.

Die T90 wirkt ja stabil und wuchtig.

Das ist sie auch.

Ihre einzelnen Komponenten sind jedoch recht fragil oder wirken so, ohne dass sie es sind.

Zb die vordere Abdeckung, die nur sehr dünn ist. Oder das Chassis, fast gänzlich aus (festem) Kunststoff. Ganz besonders das Batteriefach, das klapprig und billig gemacht erscheint.

Dennoch - alles montiert ergibt „The tank“ wie die T90 genannt wurde.

Auch das ist bewundernswert, eine Kamera so zu konstruieren, dass sie noch tragbar aber dennoch stabil und belastbar ist.

Hallo Andreas!

Zitat:

---

Zitat von Ando

zu viel Aufwand, der sich nicht rechnet.

---

Das ist aber tatsächlich so - überlege mal, wie viele Stunden du an einer derart "versifften" Kamera arbeiten musst!
Beginnend mit dem nicht einfachen Zerlegen, endend mit dem korrekten Wiederzusammenbauen.
Und wie viel Zeit du zur Wiederherstellung von kaputten Teilen benötigst, wo Andere die defekten Teile einfach durch neue ersetzen wollen würden.
Zusammen genommen wäre das nur für die wenigsten Kamerabesitzer bezahlbar, wenn sie die Reparatur bei einem Servicebetrieb beauftragen würden.

Ich bekomme seit einiger Zeit Reparaturanfragen für 10 bis 20 Jahre alte Digitalkameras, die der Kunde nach einem ungefähren Kostenvoranschlag oft schon nicht mehr weiter verfolgen will.

Stimme dir zu, Michael.

Die Stunden vergehen rasch bei der Arbeit, insbesondere, wenn Manches nicht auf Anhieb klappt oder doch wieder eine kleine Schraube unter den Tisch geflüchtet ist ;-)

Zitat:

---

Zitat von Ando

wieder eine kleine Schraube unter den Tisch geflüchtet ist ;-)

---

Das kenne ich :donk
Dagegen habe ich unter dem Tisch eine Plastikplatte (120 x 100 cm, die schützt den Laminatboden vor den Rollen des Bürostuhles) - da hört man das Aufschlagen einer hinunter gefallenen Schraube deutlich (viel besser als bei einem Teppichboden).
Um die dann wiederzufinden, beleuchte ich die Plastikplatte mit dem seitlichem Streiflicht einer LED-Taschenlampe.
Außerdem kann ich bei Schrauben aus Eisen oder Stahl noch mit einem Magneten drüber fahren, wenn ich trotz Streiflicht nichts sehe.
Bei den Schrauben aus Messing (sehr alte Kameras und Objektive) oder Titan (alte Nikon Objektive) hilft der Magnet natürlich nichts - da hilft dann nur, barfuß über den Boden zu gehen: Wo es piekst, da liegt sie... :peace:

Yep,

das Weite, es wird gesucht, und es wird gefunden...

Ich nutze an meinem Arbeitsplatz auch so eine PVC-Unterlage, das macht es etwas besser, aber ... :was:

Ich träume von einem richtigen Werktisch mit umlaufender Kante, aber das ist derzeit noch Zukunftsmusik.

LG
Jörg

Wirklich übel ist es aber, wenn man schon zu lange am Werktisch gesessen ist und dadurch ungeduldig bzw. nachlässig wird, ja sogar grob gegenüber seinem Patienten.

Da sollte man wirklich aufstehen und eine Pause machen.

Denn dann beginnt der Pfusch und das macht die Kamera nicht fitter …

Stress macht auch zu viel Werkzeug auf dem Tisch bzw. wenn es nicht dorthin zurückgelegt wird, wo man es wieder findet.

Der Bereich um die Lötstation muss wegen Gefahr für alles aus Kunststoff immer frei sein, aber nicht immer achtet man drauf.

Das Erdungsarmband und sein Spiralkabel sollten sich nicht mit spitzen Sonden auf dem Tisch anlegen.

Lösungen wollen nicht über den Tisch ausgeschüttet werden.

Fett und Öl - schmierig-klebrige Schaumstoffreste! - verteilen sich über die Finger rasch.

Für die Gesundheit wäre es gut, beim Löten - trotz Rauchabzug durch Kohlefilter - und beim Arbeiten mit Lösungsmittel immer das Fenster geöffnet zu haben.

Und so weiter.

Es ist keine einfache Arbeit, aber ich kenne keine, die mir mehr Freude macht :-)

Hallo Andreas,

wie gehst du übrigens mit auf Mineralöl basierenden Schmierfetten, Schmiermitteln auf n-Alkane-, Isoalkane-, Kohlenwasserstoffe C6-C7- und Calciumsulfonat-Basis um? Die soll man doch nicht mit der Haut der Finger in Kontakt kommen lassen; so wie Aceton, Benzin, Ethanol, Loctite und Nitroverdünner nicht nur die Atemluft kontaminieren, sondern auch die Haut der Finger sehr stark entfetten und z.T. sogar über die Haut in den Blutkreislauf eindringen!
Empfohlen wird da ja, während der Arbeit mit diesen Stoffen permanent dichte Gummihandschuhe zu tragen - das vertrage ich aber z.B. nur ganz kurz.

Hallo Michael,

das ist richtig, mit Handschuhen kann ich keine feinen Arbeiten ausführen, das klappt einfach nicht. Ich habe früher alte Flüssigkeitsgetriebe gewartet und repariert und dabei bis an die Oberarme im Öl geplanscht - ich lebe immer noch. Neben der Dosis ist auch die Einwirkzeit relevant. Also nach Kontakt Hände waschen, dann dürfte m.E. auch nix passieren. So halte ich das bis heute. Für gröbere Sachen nehme ich Labor-Einweghandschuhe, die sind dünn genug und kosten praktisch nichts.

LG
Jörg

Zitat:

---

Zitat von waldbeutler

Hallo Andreas,

wie gehst du übrigens mit auf Mineralöl basierenden Schmierfetten, Schmiermitteln auf n-Alkane-, Isoalkane-, Kohlenwasserstoffe C6-C7- und Calciumsulfonat-Basis um? Die soll man doch nicht mit der Haut der Finger in Kontakt kommen lassen; so wie Aceton, Benzin, Ethanol, Loctite und Nitroverdünner nicht nur die Atemluft kontaminieren, sondern auch die Haut der Finger sehr stark entfetten und z.T. sogar über die Haut in den Blutkreislauf eindringen!
Empfohlen wird da ja, während der Arbeit mit diesen Stoffen permanent dichte Gummihandschuhe zu tragen - das vertrage ich aber z.B. nur ganz kurz.

---

Chemie nur mit spitzen Fingern, die Wattestäbchen, Stäbchen mit Textilbesatz oder Zahnstocher halten.

Lösungsmittel und Elektronikreiniger ebenso auf Wattestäbchen.

Ich hab eine Aversion gegen schmutziges Arbeiten, dh mit versautem Werkzeug, Dreck auf der Arbeitsfläche, der sich verteilt usw. Deshalb halte ich meine Hände sauber, wasche sie zwischendurch und lege Küchenpapier-Blätter unter. Gerade die Reste von verrottetem Schaumstoff sind übel, die krieg ich nur mit Aceton weg oder Benzin.

Alles Werkzeug wird nach jedem Projekt immer peinlich genau mit Alkohol, Benzin oder Aceton gesäubert. Es ist ja auch teuer genug.

Ich sollte öfters lüften bzw. die Lötrauchabsaugung aufstellen.

Für kleinere Arbeiten bin ich dazu aber zu bequem und nehm auch den Akkulötkolben, der eine zu große Lötspitze hat und auch zu viel Leistung bringt. Es ist halt einfacher …

Handschuhe trage ich keine, dafür aber Schutzbrillen beim Löten, weil immer einmal etwas wegspritzen kann und ich mit Kopflupe recht nah dran bin.

Ich denke, ich sollte hier zum Teil noch disziplinierter sein, denn nicht immer bin ich konsequent :-/

Zitat:

---

Zitat von Optikus64

… ich lebe immer noch.

---

Früher - so bis in die 1980er-Jahre - ging es doch viel unbekümmerter zu beim Heimwerken und überhaupt.

Gelötet wurde vermutlich ohne jeden Schutz, Chemikalien eben so und so verarbeitet, Staubmasken sah man selten etc.

Gesund war das alles nicht, aber das war das süße Zuckerzeugs mit weiß Gott was für Zusätzen auch nicht, das wir uns in den 70er-Jahren in die Mäuler stopften :lolaway:

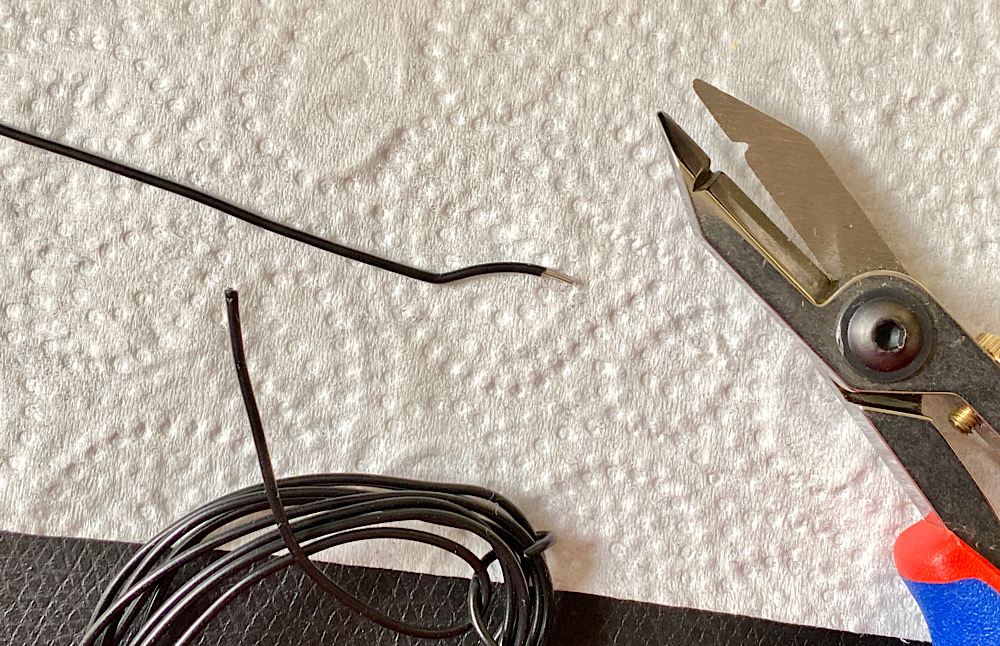

Eines meiner liebsten Werkzeuge ist diese Elektronik-Abisolierzange von Knipex:

Anhang 141935


Sie ist über eine Rändelschraube mit Kontermutter auch auf feinste Kabeldurchmesser einstellbar und schneidet dazu auch noch.

https://www.knipex.de/produkte/abiso...schere/1182130


Abisolieren mit dem Seitenschneider ist so wie Bierflasche öffnen mit dem Buttermesser :lolaway:

Hallo Andreas!

Zitat:

---

Zitat von Ando

Früher - so bis in die 1980er-Jahre - ging es doch viel unbekümmerter zu beim Heimwerken und überhaupt.

Gelötet wurde vermutlich ohne jeden Schutz, Chemikalien eben so und so verarbeitet, Staubmasken sah man selten etc.

---

Ich erinnere mich noch genau: In meiner Lehrzeit zum Radio- & Fernsehtechniker musste ich mal zusammen mit einem Gesellen das Segelboot des Chefs auf dem Chiemsee neu mit Bootslack lackieren.
Danach war ich 2 Tage lang krank - Übelkeit, Kopfschmerzen...
Und später musste ich mit einem Kollegen zusammen den VW Bulli (Montagewagen des Antennenbauers) mit bloßen Händen am Schwamm und mindestens drei Litern Nitroverdünner abwaschen, damit er frisch lackiert werden konnte.
Danach hatte ich drei Tage lang rasende Kopfschmerzen....

Bei uns im elterlichen Hause wurde eine Flasche mit Benzol gehütet. Damit bekam man jeden noch so hartnäckigen Fettfleck aus der Kleidung. Ein Totekopf war darauf. Ich hielt mich davon fern und als meine Schwester und ich das Haus ausgeräumt haben, ging es in den Sondermüll. Genauso wie irgend ein komisches Granulat, das in Wasser aufgelöst werden musste, dann konnte man damit Moos beseitigen. Mein Opa war Chemiker, keine Ahnung wo diese Substanzen her waren.

Vor einigen Jahren habe ich mir einen Liter Isopropanol in einer Apotheke in D besorgt. Hier in CH keine Chance. Aber auch die Dame dort war besorgt, was ich damit den machen wollte. Als ich von Platinen und Lötungen und Reinigung ohne Rückstand und so erzählte, war sie beruhigt. Ich hätte mal nach Benzol fragen sollen ;-)
