Für Sony E-Mount umgebaute Meostigmat 1.4/70mm.. wer hat noch nicht und will nochmal?

Durch die in der letzten Zeit für Helge getätigten Umbauten von Meostigmat Objektiven und durch die hohe Lesebeteiligung an dem Thread zum Meostigmat 1.4/70mm...

http://www.digicamclub.de/showthread...l=1#post181985

entschloss ich mich - auch bedingt durch ein zeitgleich recht günstiges Angebot einer größeren Menge so gut wie neuwertiger Objektive dieses Typs - eine kleine Serie dieses Objektivumbau's in "einem Rutsch" durchzuführen.

Anhang 29358


Da ein Individual-Umbau für ein einzelnes Objektiv doch arg aufwändig ist und bei vielen von uns an den oft fehlenden technischen Metallbearbeitungs-Möglichkeiten scheitert, besteht nun die Chance zu überschaubaren Kosten auch eines dieser "witzigen" Objektive zu erwerben.

Durch eine solche Klein-Serie - bei für mich überschaubaren Investitionsrisiken der Anschaffung dieser Objektive - eröffnet sich die Möglichkeit, die aufwändigen Arbeitsschritte an der Drehbank nicht bei jedem einzelnen Objektivumbau wiederholen zu müssen, sondern pro notwendigem Einzelschritt gleich 10 x den gleichen Arbeitsvorgang "durchlaufen" zu lassen.

Das spart natürlich immens Zeit und kann damit auch kostengünstiger sein, als bei einem einzelnen Umbau.

Es kann also jeder, der über ein VNEX oder VµFT oder eine Canon Kamera und einen M42 Adapter verfügt, nun eines dieser so nutzbar gewordenen Objektive auf Wunsch in seinen Bestand übernehmen.

Hier einmal die einzelnen Schritte, die zur Bearbeitung notwendig sind (damit ihr mal eine Vorstellung davon bekommt):

1. Lösen des Rücklinsentubus, falls dieser festsitzt
2. Evakuieren und staubdichtes Verpacken der Linsen/Linsengruppen vorn und hinten.
3. Einrichten der Drehbank für das Kürzen der Tuben auf das benötigte Maß (Dreibackenfutter und Abstechwerkzeug inkl. Gegenführung wegen der Länge des Tubus)
4. Kürzen des äußeren Tubus auf das benötigte Maß mittels Abstechwerkzeug
4.a. Entgraten...
5. Austausch Abstechwerkzeug gegen Wendeschneidplatten
6. Verjüngung/Abdrehen des Tubusdurchmessers von ehedem 52,5mm auf nunmehr 49mm, um später in einen M42 auf EOS Adapter eintauchen zu können.
6.a. Entgraten...
7. Bohren von 3 Kenrnlöchern für die spätere Klemmung Innentubus im Gehäuse-Tubus
8. Gewindeschneiden der 2mm Klemmschrauben
9. Umrüsten der Drehbank auf Spannzangenbetrieb (Abbau des 3 Backenfutters, Vorbereitung der Maschine für die Aufnahme des kleineren Innentubus)
10. Kürzen des rückwärtigen Innentubus der Hinterlinsengruppe auf das benötigte Maß
10.a. Entgraten
11. Umspannen von Abstechwerkzeug auf Wendeschneidplatte
12. Weiten des wirksamen Rücklinsendurchmessers des Innentubus auf das Maß der späteren M42 Befestigung (Vignettierungsminimierung im Durchlassbereich des Gehäusese)
12. a. Entgraten
13. Säubern des Arbeitsplatzes (der Nächste möchte auch dran arbeiten und einen sauberen Platz vorfinden..:lol:)
14. Säubern der Tuben
15. Befestigen der M42 Anschlussringe...

Hierzu
1. Ausrichten und fixieren des M42 Ringes am Innentubus (Kontaktverklebung)
2. Bohren von 4 Kernlöchern M 1.7
3. Schneiden von 4 Gewinden M2 durch Ring und Innentubus für die notwendige Verschraubung des M42 Rings am Innentubus
4. Schwärzen blanker Alu-Teile, die Störlicht produzieren könnten
5. Nochmaliges Reinigen der Tuben

Dann folgen:

1. Wiedereinsetzen der Linsen, möglichst staubfrei und gegebenenfalls Reinigung der Linsen
2. Einsetzen des Innentubus in das äußere Gehäuse und Fixierung durch die 3 x 2mm Inbusschrauben..
3. Zuschneiden und verkleben eines Samtbelages für eine "hübschere Optik" des Objektivs.:lol:


Das wäre der reine Objetivumbau in den notwendigen Einzelschritten erklärt. Versteht sich von selbst, das diese Vielzahl von Einzelschritten wirtschaftlich natürlich mehr Sinn machen, wenn man gleich mehrere Objektivgehäuse pro notwendigem Arbeitsschritt bearbeitet.

Es folgen - hier nicht geschildert - noch die Herstellung der/des jeweiligen Adapter für den Betrieb am VNEX oder dem VµFT, die einzeln an der Drehbank erforderlich wären, aber hier überlege ich zumindest für das VNEX und VµFT eine Kleinserie für Verbindungsringe von M42 auf M39 VNEX Gewinde zu beauftragen.

Ein umgebautes Objektiv mit dem M42 Anschluss-Stück kann für einen Preis von 100 Euro erworben werden.

Hierin enthalten ist neben dem Objektiv ein Anschluss-Stück nach Wahl, also M42 nach M39 für den Betrieb am VNEX oder VµFT, oder aber ein modifizierter Canon "Doppeladapter" wie im Meostigmat Thread beschrieben.

http://www.digicamclub.de/showthread...l=1#post183702

Wer bereits ein Meostigmat 1.4/70mm herumliegen hat, aber den Umbau nicht bewerkstelligt bekommt, kann es mir zusenden und bekommt - einwandfreier Zustand vorausgesetzt - 15 Euro auf den Kaufpreis eines umgebauten Objektivs aus dieser Serie gutgeschrieben/rückerstattet.

So brauchen bei höherem Interesse nicht weitere Meostigmate angeschafft werden, sondern sind dann in einer Art "Tausch-Verfahren" im Bestand, was den Zeitpunkt von Neuanschaffungen hinauszögert.

Wer also noch nicht hat, aber will, möge sich melden. :lol:

LG
Henry

Cool!
Wäre prinzipiell interessiert.

Fragen:
- man kann damit normal fokussieren, von Nah bis Unendlich?
- KB-Format ausleuchtend?
- normaler M42 Anschluss an Pentax möglich?
- wie ist der optische Aufbau des Objektivs?

Zitat:

---

Zitat von blende8

Cool!
Wäre prinzipiell interessiert.

Fragen:
- man kann damit normal fokussieren, von Nah bis Unendlich?
- KB-Format ausleuchtend?
- normaler M42 Anschluss an Pentax möglich?
- wie ist der optische Aufbau des Objektivs?

---

Moin,

1.
Optischer Aufbau = 6 Linsen in 4 Gruppen |) Einzellinse hinten - dann Gruppe aus zwei Elementen hinten (-( im rückwärtigen Tubus, dann davor sitzend Gruppe nach vorn -- )) und wieder Einzellinse Frontlinse vorn -)

2.
nein, da M42 nur auf Canon Auflagemaß 44mm bezogen.. Pentax auf M42 hab ich keine Erfahrung mit... kann ich also nicht beantworten

3.
KB Format ausleuchtend?

knapp, bei unendlich-Einstellung vignettierung nur in den extremen Ecken im Unendlichkeitsanschlag. Also erstmal davon ausgehen, das es so aussieht wie hier gezeigt an der Sony A7 KB Kamera...

Anhang 29367

4.
Fokussieren ist bei M42 nur mit der flachen Gewindesteigung eines M42 x 1 Gewinde möglich.
Dies bedeutet, wegen der Gewindesteigung x 1, das pro mm Auszug eine 360 Grad Drehbewegung erforderlich ist..

Am VNEX oder VµFT System ist der volle Fokusweg bereits nach 1,5 Umdrehungen durchfahren, weshalb dies primär für VNEX und VµFT Kamerabesitzer interessant ist.

Bilder und der optische Aufbau, der dem Biotar Schema entspricht...

http://www.digicamclub.de/showthread...l=1#post207090

LG
Henry

Hmm ...
dann ist es wohl eher nichts für mich.

Wäre es nicht besser, das Ganze auf echtes M42 Maß zu bringen?
Einen M42 Adapter hat doch jeder.

Zitat:

---

Zitat von blende8

Hmm ...
dann ist es wohl eher nichts für mich.

Wäre es nicht besser, das Ganze auf echtes M42 Maß zu bringen?
Einen M42 Adapter hat doch jeder.

---

??.... Was sollte das für einen Sinn haben, wenn man bereits an einer Canon mit einem Auflagemaß von 44mm nur knapp unendlich erreicht?

Rechnest Du dann das um 1,5mm höhere Auflagemaß von "echtem" M42 dazu, biste nach einem Umbau auf das M42 Auflagemaß noch weiter vom Sensor entfernt, mit dem Ergebnis den nutzbaren Bereich auf nur sehr kurze Distanzen zu begrenzen.

Das Objektiv ist zwar mit einem M42 Endstück ausgestattet worden - was suggerieren könnte das es ein M42 Objektiv geworden ist - ist aber ein Fehler im Denken, denn das reale Auflagemaß nach dieser Objektiv-Gehäuse-Modifikation liegt physikalisch etwa 1,8mm unterhalb des Auflage-Niveaus eines M42 Adapters und damit bei einem physikalischen möglichen Auflagemaß von 45,5 - 1,8mm = real bei nur 43,7mm und damit weit unterhalb einer gängigen M42 Adapterauflagefläche in der EOS Kamera!
Deshalb kann das nicht klappen !

Eine nochmalige Kürzung des Objektiv-Gehäuses als weitere, gedankliche Alternative ist nicht möglich, weil ansonsten der notwendige M42 Anschlussring nicht mehr an Objektivgehäuse befestigt werden kann. Leider... sonst wäre das kein Thema gewesen.

M42 ist als Gewindeanschluss primär gewählt worden, damit die riesige Rücklinse des Meostigmat von ca. 39,5mm wegen der Vignettierungseffekte eine möglichst geringe Begrenzung der Austrittspupille hat. Die Begrenzung der hintersten Linse durch deren Original-Fassung wurde schon von nur 34mm auf nunmehr knapp 35mm "geweitet" um die Vignettierungen zu minimieren.

Bei der Nutzung dieses M42 Gewinderinges ging es also nicht darum, damit eine Kompatibilität zum M42 auf EOS Adapter Auflagemaß herzustellen. Das ist es mit dem bearbeiteten Sandwich M42 Adapter an der EOS jedoch fast klappt, ist nur ein angenehmer "Nebeneffekt" dieser Lösung, die im ganz oben verlinkten Thread bebildert und beschrieben wurde.
Der M42 Gewindering ist vielmehr gewählt worden, weil sein nutzbarer Innendurchmesser dem der Rücklinsenfassung des Meostigmat entspricht und sogar noch einige Zehntel "Weitung" der Austrittspupille gestattete.

LG
Henry

Noch ein kleiner Hinweis für die VNEX Besitzer der ersten Prototypen-Serie...

Bitte überprüft die Länge des M39 Gewindes euerer Systeme für die Verwendung mit einem solchen Meostigmat (falls es in Betracht kommt).

Bei einer Gewindelänge von 4mm ist alles in Ordnung. Die allerersten Exemplare hatten aber noch eine Gewindelänge von 6mm, so das der Fernbereich des Meostigmats dadurch auf nur etwa 2-3 Metern eingegrenzt sein würde.

Dies ist derzeit beim User Ropmann der Fall, der noch ein VNEX mit 6mm Gewindelänge besitzt.

Abhilfe kann hier schaffen, das VNEX zurückzusenden und ich kürze es dann entsprechend auf 4mm ein für diejenigen, die es nicht selbst durchführen können.


LG
Henry

Zitat:

---

Zitat von hinnerker

Eine nochmalige Kürzung des Objektiv-Gehäuses als weitere, gedankliche Alternative ist nicht möglich, weil ansonsten der notwendige M42 Anschlussring nicht mehr an Objektivgehäuse befestigt werden kann. Leider... sonst wäre das kein Thema gewesen.

---

Aha, danke, dieses Detail habe ich übersehen.

Ich bewundere deinen Einsatz bei diesen Sachen. :yes:

Tolles Angebot, ein echter Mehrwert-Service für DCCler!
Danke!

Zitat:

---

Zitat von LucisPictor

Tolles Angebot, ein echter Mehrwert-Service für DCCler!
Danke!

---

Jepp,

die Geschichte geht weiter...

heut wurden die Spezialteile für den Anschluss des Meoptas fertig... eine durchaus auch für andere Dinge interessante Lösung, weshalb ich sie hier explizit einmal vorstellen möchte.

Mit diesem "Spezialteil" einer 46,9mm im Durchmesser großen Platte für die Befestigung am Meopta mit insgesamt 6 Schrauben, wird es möglich, dieses Objektiv sowohl an einer Canon Kamera über das M42 Gewinde zu betreiben, oder am VNEX oder VµFT...

Hier mal die Anschlussvarianten im Bild...

Anhang 29571

Links im Bild ist die Anschlussart für M42 auf Canon Adapter zu sehen. In der Mitte beim VNEX reicht das "Einschrauben" in den Fokussiertubus, ebenso beim VµFT, wo jedoch mit 3 Stück M2 Gewindestiften "gesperrt" werden muss... also wie bei den Muttern setzen diese Gewindeschrauben das Anschluss-Stück am Fokustubus bei Bedarf fest.

Das Spezialteil besitzt ein M42 Aussengewinde, ein M39 Innengewinde und ist in Verbindung auch mit anderen Dingen aus dem System kombinierbar...

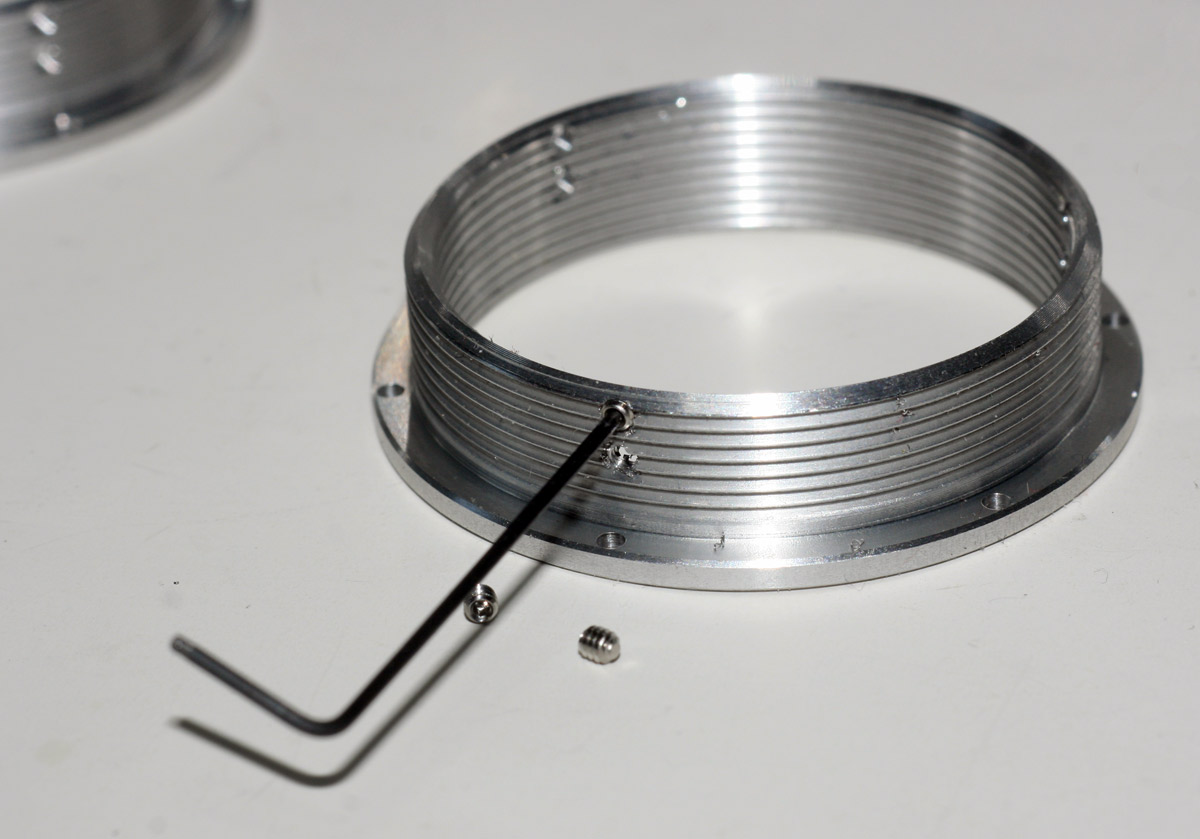

Hier erstmal eine Nahaufnahme:

Anhang 29572

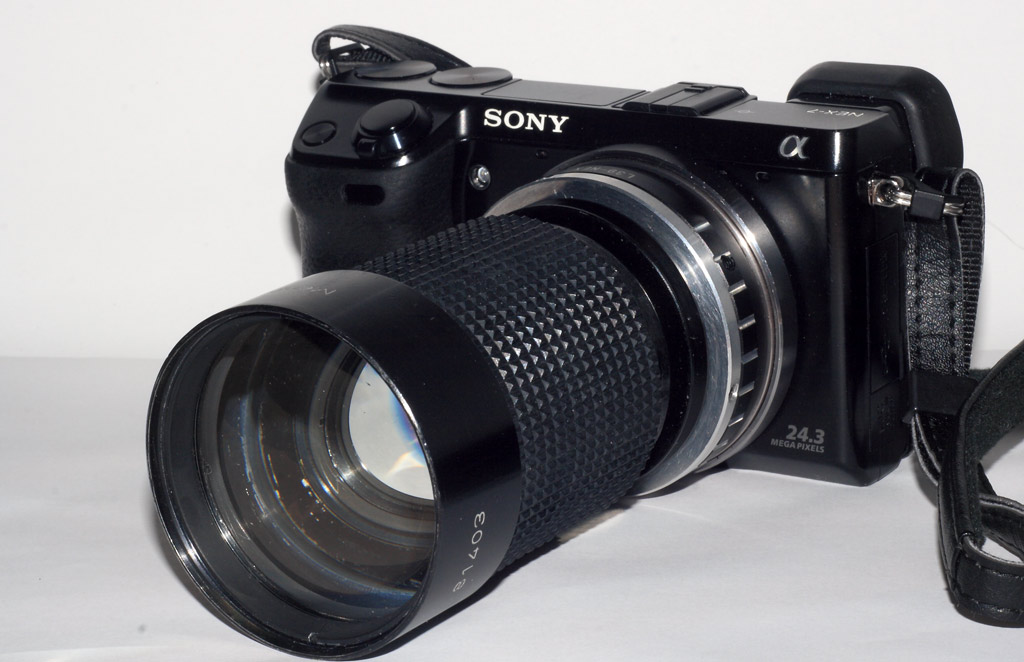

Eine der Aufgaben könnte z.B. wie von Goldmark schonmal nachgefragt, ein Übergang von M42 nach M39 unter Nutzung des 6mm Innenverbinders aus dem erweiterten Toolset des Systems werden...

Anhang 29573

Hierzu würde nur noch ein weiterer Ring benötigt, der ein M42 Innengewinde trägt.

Auch als unverselle Bastelplatte für die verschiedensten Dinge könnte man es abseits des Grundanliegens für die Meostigmat - Nutzung gebrauchen.

In einem der zukünftigen Läufe für das Zubehör werde ich dann auch noch eine passende M42 Aufnahme dazu basteln.

Mit diesen speziellen Anschluss-Stücken konnte der Durchmesser des Meostigmat Rücklinsendurchlasses durch den den neuen Anschlussteil von 34,5mm auf 37,22mm vergrößert werden, was die bisher schon geringe Rest-Vignettierung des Meostigmat Objektivs am Kleinbild-Sensor der Sony A7 in kritischen Situationen künftig vollständig eleminieren wird.

LG
Henry

Danke,

bleibt die nackten Daten nachzutragen, falls so ein Teil mal ausserhalb dieser Meostigmat Umbauten gebraucht wird.

Anschlussteil am Objektiv:

Anschlussplattendurchmesser: 46,9mm
Höhe dieses Plattendurchmessers: 2.05mm
Befestigung: 6 Bohrungen f. 1.6mm Gewindeschrauben im 60° Winkel

Gewindeteil = M42 x 1 Aussengewinde
Höhe über Plattenoberkante = 9mm

Innengewinde = M39 x 1

Höhe des gesamten Anschlussteiles = 11mm

Sitz der 2mm Gewinde Bohrungen:

1. Reihe im 120° Winkel bei 1.5mm Höhe
2. Reihe im 120° Winkel bei 4.5mm Höhe

ab Gewindeeingang kameraseitig.

Dies nur als Nachtrag, denn es kann ja mal sein, dass sowas für eine weitere Bastelei gut sein könnte.

LG
Henry

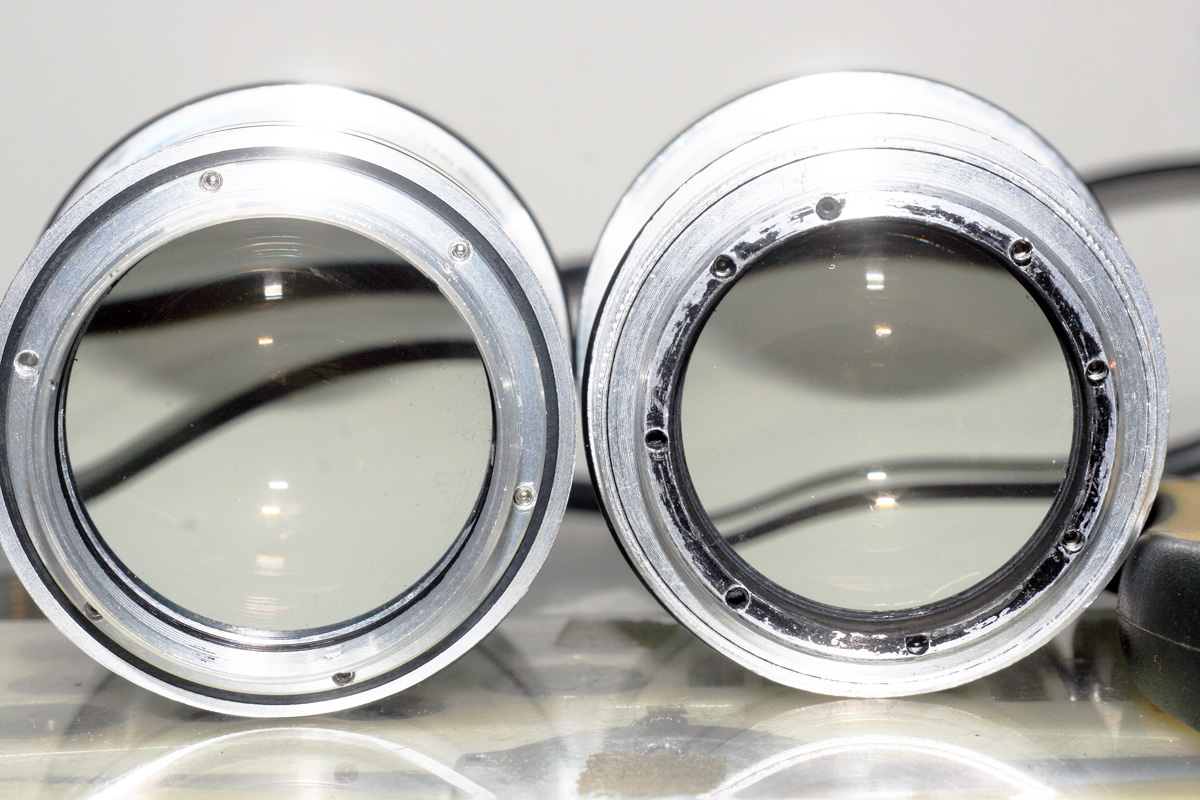

Hier ein kurzer Vergleich des alten und neuen Rücklinsendurchlasses, der nun für weitestgehende Vignettierungsfreiheit an der A7 sorgt... gefolgt von ein paar schnellen Bildern, die das Zeigen...

Dazu hab ich - neugierig wie ich bin - aus diesen 10 Exemplaren dasjenige genommen und hergerichtet, das die höchste und fünfstellige Seriennummer aufwies, weil sonst alle anderen Seriennummern mir bislang über den Weg gelaufenen 4stellige Nummern aufwiesen.

Hier die geänderten Rücklinsendurchlässe durch den neuen Kombo-Anschluss...

Anhang 29583

Und ein paar schnelle Bilder mit dem Exemplar...

Anhang 29584

Anhang 29585

Bei dem nachfolgenden Bild sind keine direkten Lichtquellen im Bild, sondern Spiegelungen an der Fensterscheibe, welche die Cateyes erzeugten und deshalb etwas
"unsauber" aussehen... dies ist aber auf die Reflektion der Scheibe und nicht auf Unsauberkeiten des Linsensystems zurück zu führen...

Anhang 29586

Knappe Schärfentiefe...

Anhang 29587

Für Unendlich ist es leider schon zu dunkel hier bei uns... reiche ich aber nach. Vignettierungen sind keine mehr vorhanden...

LG
Henry

Klasse Bilder! Und jetzt auch vignettierungsfrei, Du wirst immer besser mit dem Umbau!

Zitat:

---

Zitat von ropmann

Klasse Bilder! Und jetzt auch vignettierungsfrei, Du wirst immer besser mit dem Umbau!

---

Danke, bleibt noch kurz nachzutragen, dass die ISO Werte an der A7 bei 3.200 und 6.400 lagen und dies OOC JPG Dateien waren, die ich in PS einmal nachgeschärft und dann verkleinert habe.. !!!

LG
Henry

Sehr schön, Henry!

Bei unserem heutigen kurzen Treffen von wohl 4 (?) Stunden wanderte ein zum Testen auf den Tisch gepacktes Exemplar recht schnell und zielstrebig in meine Tasche und ich bin nun immer noch begeistert. Danke dir Henry für den unerwarteten Gewinn an Freude. So hat sich die Börse trotz uninteressantem Verkaufs-Inhalt für mich doch noch gelohnt. Ich bin auch echt gespannt, wie es sich per Tilt am MFS an der 5D oder A7 macht.

Dann laß uns demnächst doch auch in Bildern an Deinem Spaß teilhaben...
Motive mit tollen Highlights solltest Du bei einem nächtlichen Spaziergang mit dem Hund ja in der Innenstadt genug finden... :lol:

LG
Henry

Nachdem nun mittlerweile alle Objektive aus der Umbauserie Besitzer gefunden haben, beschloss ich eine weitere Kleinserie von 10 Stck. zu bauen.

Es sind also wieder einige Objektive verfügbar.

LG
Henry

Hallo Henry,

ich habe mein Exemplar heute bekommen. Muss sagen, tolle Arbeit. 1a gelöst und bearbeitet.:yes:

Jetzt muss ich das Objektiv erst einmal mit seinen Eigenschaften kennen lernen.

Wie war das nochmal, Henry. Passt das Teil auch an den VµFT (und damit auch an die Fuji X)?

Zitat:

---

Zitat von LucisPictor

Wie war das nochmal, Henry. Passt das Teil auch an den VµFT (und damit auch an die Fuji X)?

---

Ja, passt ebenfalls an das VuFT... hatte ich das nicht erwähnt? :lol:

Damit natürlich an die µFT und APS-C Kameras von Fuji und Sony, Canon, Nikon. Olympus und Panasonic...
Dafür hat es am Ende ja die 3 Gewindeschrauben, um es am VµFT beim Fokussieren am Auszugswendel festzusetzen.... grins.

Nochmal klar und deutlich... ja die umgebauten Meostigmate = "Biotar-Clone" passen auch an das VµFT.

Das VNEX ist nur erforderlich, wenn man es an einer KB A7 betreiben möchte, da hier ein deutlich größerer Durchlassbereich des Fokussiertubus erforderlich ist um den KB Bildkreis relativ vignettierungsfrei auszuleuchten. (ein kleiner Rest bleibt immer noch bestehen wegen des kleineren Bildkreises)

Bei den APS-C und µFT Sensoren spielt das keine Rolle... passt alles.

Und wer kein VNEX oder VµFT besitzt, kann einen "angepassten" Fokussierunterbau eben für 50 Euro zusätzlich beziehen...

LG
Henry

Ich möchte auch nochmal fragen, da ich mir nicht ganz sicher bin ob ich das richtig verstehe. Die Linsen selbst haben hinten ein M42 Gewinde eingeschnitten, kommen aber ohne eigenen Helicoid, wenn ich es richtig verstehe. Was ist denn (in etwa) das Auflagemass, wenn das Objektiv mit dem M42-Gewinde eingeschraubt ist? Ich habe ja einen M42-Heliocoid, weiss aber nicht ob sich damit prinzipiell unendlich erreichen liesse.

Zitat:

---

Zitat von OpticalFlow

Ich möchte auch nochmal fragen, da ich mir nicht ganz sicher bin ob ich das richtig verstehe. Die Linsen selbst haben hinten ein M42 Gewinde eingeschnitten, kommen aber ohne eigenen Helicoid, wenn ich es richtig verstehe. Was ist denn (in etwa) das Auflagemass, wenn das Objektiv mit dem M42-Gewinde eingeschraubt ist? Ich habe ja einen M42-Heliocoid, weiss aber nicht ob sich damit prinzipiell unendlich erreichen liesse.

---

Da ich nicht den Meßpark und insbesondere keine offene Kamera für die exakte Innen-Messung habe, kann ich nur so antworten....

An einem Canon EF auf NEX Adapter - der ja einem Auflagemaß von 44mm entspricht, liegt das Gehäuse-Ende des Meostimat etwa 1mm unterhalb dieser 44mm.

Daher gehe ich von einem mechanischen Auflagemaß von ca. 43mm aus.

Dies deckt sich in etwa auch mit dem Adapter-Sandwich-Maßen für den Betrieb als eingeschraubtes M42 Objektiv, wo der Durchmesser des Adapters auf 52,5mm geweitet und der auf der Kamera sitzende Adapter rund 2mm weiter in den Kamera-Innenraum abgedreht werden musste um auf eine Einstellentfernung von ca. 20-30 Metern zu kommen.

An Deinem M42 Helicoid - dessen Aufbau ich nicht kenne - gehe ich aber davon aus, das es nicht passen wird und kann da verständlicherweise keine näheren Angaben zu machen.

Die Meostigmate sind so umgebaut, dass sie mit den VNEX Systemen und den VµFT Systemen harmonieren.
Bei Fremdhelicoiden kann ich da verständlicherweise wenig zu sagen.

Als Anhaltspunkt mag da vielleicht dienen, dass wenn Du Dein EL Nikkor N 2.8/50mm zur Grundlage machst muss der 52,5mm dicke "Resttubus" des umgebauten Meostigmat-Tubus genau dort sitzen, wo Dein El Nikkor seine Auflagefläche am Gewinde hat.

Aber ich würde mir dann eher so einen Unterbau mitbestellen, statt da noch "umzufrickeln" an einem China - Helicoid... meine 2ct.
Diese Gewindeübergänge sind so angepasst, das es am VNEX und VµFT noch leicht hinter unendlich bis in den Nahbereich von ca. 40cm fokussiert

LG
Henry

Danke fuer die Erläuterungen.

Zitat:

---

Zitat von LucisPictor

Wie war das nochmal, Henry. Passt das Teil auch an den VµFT (und damit auch an die Fuji X)?

---

Hallo Carsten,

ich betreibe es an der OM-D E-M5. Unendlich erreiche ich locker, das müsste fast noch an meiner Nikon 1 V1 VmFT Konstruktion für unendlich reichen.

Zitat:

---

Zitat von GoldMark

Hallo Henry,

ich habe mein Exemplar heute bekommen. Muss sagen, tolle Arbeit. 1a gelöst und bearbeitet.:yes:

Jetzt muss ich das Objektiv erst einmal mit seinen Eigenschaften kennen lernen.

---

Klasse, dass es so schnell angekommen ist. Wünsch Dir viel Spaß mit der Erkundungsreise... das Objektiv ist eine kleine "Zicke", die aber schon nach kurzer Zeit sehr viel Spaß macht. An der NEX ist es noch prima zu nutzen... wenngleich man mit der A7 natürlich die äußeren Bereich mit den Katzenaugen noch ausgeprägter bekommt.

Das M42 Gewinde kann man zwar nutzen, es reicht aber nur für den Nahbereich an einem M42 -> Canon Adapter... da ansonsten das speziell angepasste Adaptersandwich und das Gehäuse noch weiter hätten bearbeitet werden müssen.

In Anbetracht der langen und umständlichen Fokussierung über eine M42 x 1 Gewindesteigung habe ich aber - auch aus kosmetischen Gründen - auf die Realistion für den Canon M42 Anschluss verzichtet.

An der Sony A7 über die beiden VNEX und VµFT Systeme ist die Fokussierung genial und prima für die meisten Kameras geregelt.

Das M42 Gewinde ist also eher als ein "übernommener Anachronismus" aus der Zeit des ersten Umbaus anzusehen, als das er wirklich praxistauglich fürs Fokussieren wäre.

Um es nochmal deutlich zu sagen... wie im Titel angegeben, sind diese Meostigmate trotz des M42 Gewindes nicht an einem solchen M42 Adapter oder ähnlichen Konstruktionen zu betreiben...

Dieses M42 Gewinde ist ein "Überbleibsel" aus der Entwicklungszeit, wo ich mit einem T2 und einem M42 Spezialteil den Übergang zum VNEX geregelt hatte...

http://www.digicamclub.de/attachment...3&d=1354814902

Da sich aber in den neuen Anschlussteilen nun ein M39 Innengewinde befindet, wäre das M42 Aussengewinde also "überflüssig".
Da die CNC Maschine aber ohnehin für das Gewindeschneiden bestückt war, hab ich dann beauftragt, sicherheitshalber auch das M42 Gewinde noch mit zu schneiden.

Also nochmal... das M42 Gewinde ist vorhanden, hat aber keine ernsthafte Funktion zu erfüllen... lediglich dann, wenn nochmal jemand unbedingt so ein Objektiv an der 5D einsetzen wollte, wäre so der Weg durch einen weitere Gehäusemodifikation des Meostigmat frei, auch das noch zu machen.

Dies wiederum aber ist nicht Bestandteil dieses Angebots.. sondern nur die Anschließbarkeit an die hier genannten Kameras über das 'VNEX und VµFT.

Puh... mal wieder ein langer Erklärungstext.

LG
Henry

Sehen gut aus, die Linsen.

Falls wir es schaffen, uns kurz am Osterwochenende zu treffen, schaue ich mir das gerne mal an.
Ich bringe dann auch mein Geraffel mit. Vielleicht können wir ja mal eines an die Fuji hängen... ;)

Falls nicht, bliebe ja noch Dinkelsbühl. Ich denke, du solltest mal ein paar umgebaute mitbringen. ;)

Zitat:

---

Zitat von LucisPictor

...
Falls nicht, bliebe ja noch Dinkelsbühl. Ich denke, du solltest mal ein paar umgebaute mitbringen. ;)

---

Optimist... :lol:

Bliebe noch eine Sache nachzutragen...

Wie in diesem Bild bei genauem Hinsehen zu erkennen, sind im 120° Winkel übereinander jeweils 2 Quergewinde für M2 x 2 Gewindestifte eingebracht in das Anschluss-Stück.

http://www.digicamclub.de/attachment...2&d=1391520279

(Wie man sehen kann, gibt es noch ein Loch unter dem Inbusschlüssel, da kann ebenfalls eine solche M2 x 2 Gewindeschrauben eingeschraubt werden)

Diese oben platzierten Gewindestifte dienen dazu, das Objektiv am VµFT - Tubusgewinde angezogen zu werden und damit einen festen Halt am Fokussiergewinde zu bekommen.
Hier muss mit den Madenschrauben das Objektiv am Tubusgewinde gesichert werden.

Die zweite, untere Reihe mit den Quergewinden dient dazu, bei eigenen Basteleien wie z.B. dem Anschluss an die Nikon 1 eventuell noch ein bis zwei mm zu gewinnen durch abschleifen/dremeln. Dann kann man die zweite, untere Reihe zum Festsetzen des Objektivs am Gewinde des ausfahrenden VµFT Fokussiertubus nutzen.

Bei Kürzungen aber sehr vorsichtig vorgehen und unbedingt messen. Trägt man zuviel ab, kann man halt nur noch die zweite Reihe nutzen und kommt dann z.B. an der NEX ziemlich weit hinter unendlich... und verliert dadurch einiges von der möglichen Naheinstellgrenze.

----------------------------

Bitte achtet auch drauf, den Innenbereich des M39 Gewindes noch zu schwärzen, weil ich dies aufgrund der unterschiedlichen Nutzungsfälle/Kameras der User nicht mehr selbst mache .

Normalerweise hätte ich da überall passenden Samt eingeklebt, jedoch macht das wieder Probleme für die A7 Besitzer, die dann Vignettierungen bekommen, was beim APS-C keine Rolle spielt etc...

Der nächste will keinen Samt, sondern matte Schwärzung mit Tafelfarbe, der übernächste hat wieder sein eigenes Rezept gegen Reflektionen... bitte da um Verständnis, dass ich die Schwärzung kritischer Stellen Euch überlasse.

Echte Probleme hab ich auch mit ungeschwärzten Innenbereichen am VNEX noch nicht gehabt... ist aber das i-Tüpfelchen...also bitte dran denken.

LG
Henry

Ergänzung und Nachtrag:

Nun will ich hier kurz die Brücke schlagen zum Samtfokussiertubus.

Der hier gezeigte Umbau für die VNEX Systeme wurde eingestellt, weil ich mit dem nachfolgend verlinkten "Samtfokussiertubus" = SFT seit Ende 2014 eine bessere Lösung für die Fokussierung der Meopta Objektive gefunden habe, auf die hier im Thread noch nicht querverlinkt wurde. Deshalb bitte hier weiterlesen

http://www.digicamclub.de/showthread.php?t=19738&highlight=Samtfokussiertubu s


LG
Henry
