Carl Zeiss Jena Sonnar 4/135mm Zerlegung

[Alsatien]

Hier noch der Nachtrag zum befüllen der gravierten Schrift.

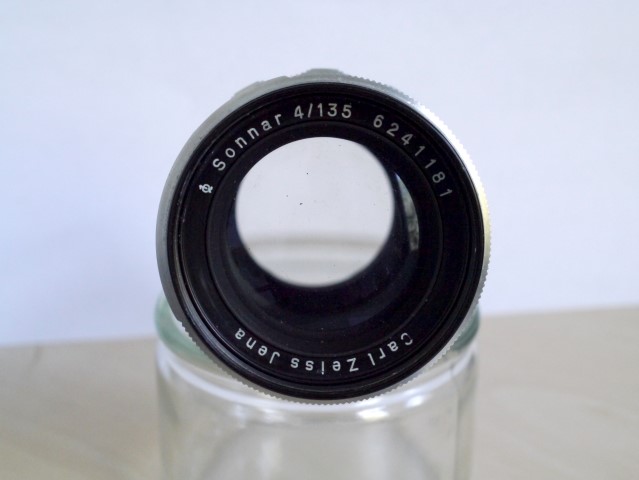

Stand vorher:


Ich habe gleich mal mit Tipp-Ex angefangen. Anstatt die Farbe mit einem Gummiwischer in die Gravur zu drücken, habe ich einfach die Farbe dick aufgetragen. Dann einen abgeschnittenen breiten Kabelbinder als halbwegs weichen Spachtel genutzt und die überstehende, noch feuchte (!) Farbe abgeschabt.



Dann nochmal übermalt und von der anderen Seite abgeschabt da die stumpfe Kante des Schabers auch etwas Farbe aus der Gravur zieht.

Da selbst Tipp-Ex sehr schnell durchaus fest wird, habe ich die letzten Reste am Schluss noch mit normalem Papier wegpoliert.

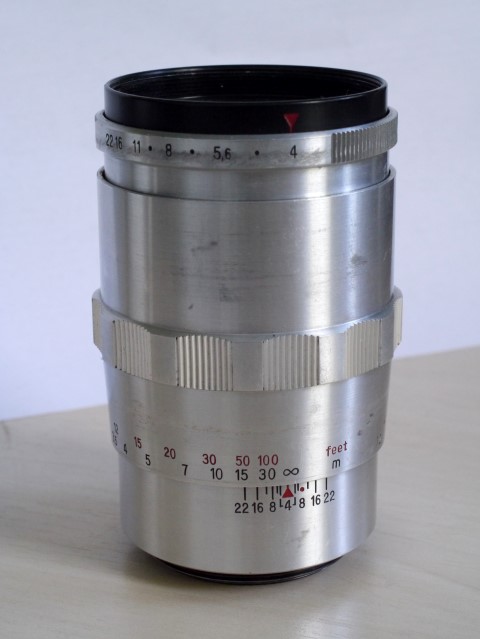

So sieht das Ergebnis dann aus:


Wie es dann in einem Jahr aussieht, werde ich dann sehen (und hoffentlich auch hier mitteilen wenn ich dran denke).

Viele Grüße,
Marcus

Gute Idee mit dem Tipp-Ex. Ich verwende schon seit ungefähr 30 Jahren diese Methode, um die weissen Gravuren meiner Objektive aufzufrischen. Allerdings lasse ich den Tipp-Ex völlig trocknen und wische dann einfach mit einem mittels Nagellackentferner (Azeton) angefeuchteten Lappen über die Stellen, um die überschüssige weisse Farbe zu entfernen.

LG

Volker

[Rick]

Gute Idee mit dem Tipp-Ex. Ich verwende schon seit ungefähr 30 Jahren diese Methode, um die weissen Gravuren meiner Objektive aufzufrischen. Allerdings lasse ich den Tipp-Ex völlig trocknen und wische dann einfach mit einem mittels Nagellackentferner (Azeton) angefeuchteten Lappen über die Stellen, um die überschüssige weisse Farbe zu entfernen.

LG

Volker

Diese Empfehlung ist für Gravur-Ringe des Sonnar 4/135 aus Metall ok, aber bei Gravur-Ringen anderer Objektive, die aus Plastik sind, AUF KEINEN FALL ACETONE verwenden !!

Plastik löst sich unter Acetone auf !

Gruß, Rick

[Alsatien]

Diese Empfehlung ist für Gravur-Ringe des Sonnar 4/135 aus Metall ok, aber bei Gravur-Ringen anderer Objektive, die aus Plastik sind, AUF KEINEN FALL ACETONE verwenden !!

Plastik löst sich unter Acetone auf !

Gruß, Rick

Ich denke mal, das hängt ganz vom Typ und Zusammensetzung des Plastiks ab und von der Konzentration des Azetons im Nagellackentferner. Bis jetzt (mehr als 30 Jahre Praxis) konnte ich noch keine Zersetzungserscheinungen bei Namensringen aus Plastik feststellen...

LG Volker

[simplex]

Hi Leute,

gerade registriert, und mein erster Post gleich mit Bitte um Unterstützung.

Vor ein paar Tagen habe ich eben dieses Objektiv, allerdings mit Bajonett (wahrscheinlich Praktina) erhalten. Fokus ist straff, aber noch ok. Linsen sind vorne und hinten deutlich beschlagen.

Ich gehe davon aus, dass bereits jemand daran geschraubt hat. Nach der Demontage der Hinterlinse (augenscheinlich plan-konvex) ist mir aufgefallen, dass diese mit der planen Seite nach außen montiert war. Erscheint mir seltsam. Wenn jemand Erfahrung mit diesem Typ hat: ist die Montage so korrekt?

EDIT: habe selbst ein wenig recherchiert, und hier die Antwort: die Hinterlinse ist konvex-konkav, mein Augenmaß ist wohl dejustiert. Und die konkave Seite gehört tatsächlich nach außen.

Eigentlich wollte ich den Link posten, der die Erkenntnis brachte, aber das darf ich wohl noch nicht. Sorry!

[waldbeutler]

Seid ihr alle sicher, dass der Beschriftungsring in den vordersten Tubus wirklich nur eingeschraubt ist?
Ich hatte bei alten Objektiven schon einige Fälle, wo der Beschriftungsring mit dem vordersten Tubus ein Stück war, das heißt, man muss den vordersten Tubus abschrauben!
Oft findet sich dann eine kleine Madenschraube am vorderen Tubus, mit welcher er gegen das Herausschrauben gesichert ist, manchmal aber auch nicht!

[barney]

Beim Alu-Sonnar 4/135 ist der Frontring eingeschraubt und (meistens) mit einer Lacksicherung im Gewinde befestigt. Da musst Du wirklich mit etwas Aceton (oder Nagellackentferner mit Propanon) am Rand reinpinseln und dann 15min warten und nochmal mit den Gummiringen probieren. Ggf. ein paar Mal wiederholen - irgendwann gibt die Lacksicherung auf und Du kannst es rausdrehen.

[simplex]

... Da musst Du wirklich mit etwas Aceton (oder Nagellackentferner mit Propanon) am Rand reinpinseln und dann 15min warten und nochmal mit den Gummiringen probieren.

Danke, ist notiert und wird probiert. Was Kövulfix angeht: ich habe jetzt erst einmal einen anderen Satz Friktionsschlüssel bestellt, die keine flache Auflage haben wie meine japanischen. Die sollten nächste Woche eintreffen. Ich werde über Fortschritte und Rückschläge berichten.

[simplex]

Seid ihr alle sicher, dass der Beschriftungsring in den vordersten Tubus wirklich nur eingeschraubt ist?
Ich hatte bei alten Objektiven schon einige Fälle, wo der Beschriftungsring mit dem vordersten Tubus ein Stück war, das heißt, man muss den vordersten Tubus abschrauben!
Oft findet sich dann eine kleine Madenschraube am vorderen Tubus, mit welcher er gegen das Herausschrauben gesichert ist, manchmal aber auch nicht!

Danke, ich kenne die Bauform, die Du meinst. Liegt hier nicht vor, auch keine Madenschraube an dieser Stelle.Wenn ich mich recht entsinne, passt Deine Beschreibung z.B. auf das 35er Prakticar.
