Carl Zeiss Pancolar 50mm f1.8 || Hilfe bei der Reparatur

Hey Hallo,
ich habe zwar schon 1, 2 Beiträge hier gelesen, aber ich glaube ich brauch hier doch speziell Hilfe :/
Seit gestern stecken die Lamellen bei ca. f5.6 und machen nicht weiter zu. Ich mach ca. 75% meiner Fotos mit dem Pancolar, ich LIEBE dieses Ding. :beten:

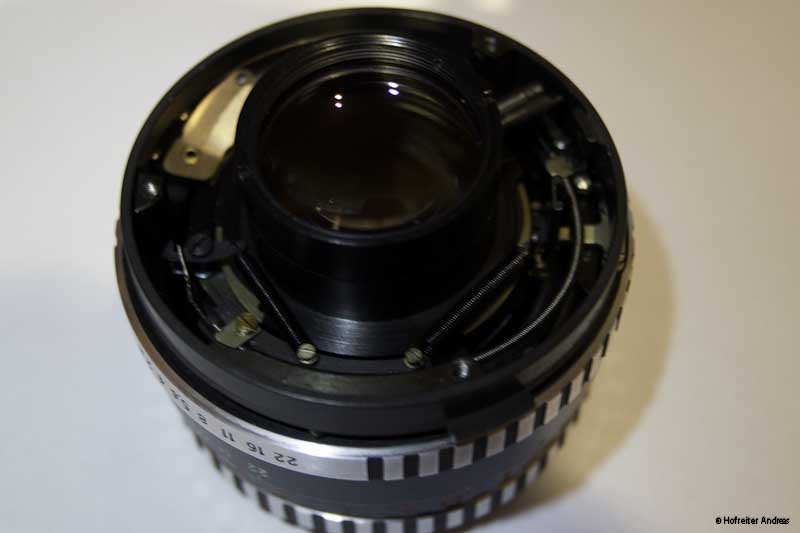

Deshalb habe ich es aufgemacht um mir anzusehen wo es hakt. Ich hab ziemlich schnell gesehen, dass die "rechte Feder", die fürs zurückziehen verantwortlich ist, hier das Problem ist.

Anhang 18013

Jetzt gibt es zwei Möglichkeiten, die Feder ist ausgeleiert und hat zu wenig Zugkraft oder/und die "Scheibe" die sich innen drehen muss ist zu schwergängig(sodass die Feder sowiso keine Chance hat diese Kraft aufzubringen).

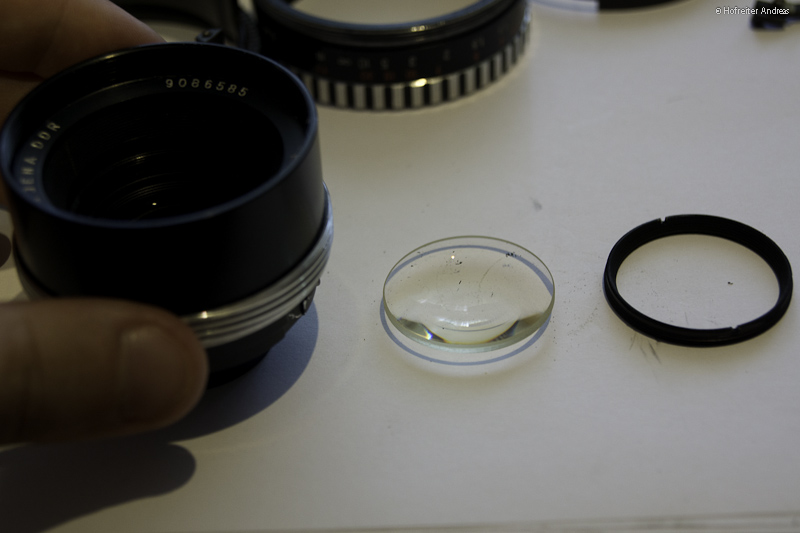

Zuerst habe ich versucht die beiden Federn zu vertauschen, vielleicht reicht die Zugkraft der anderen Feder aus bzw. die eine Seite braucht weniger Zugkraft. Ums kurz zu machen, das half auch nicht. Deshalb habe ich das Objektiv weiter zerlegt.
Anhang 18014

Hier hatte ich das Problem, das ich keine Ahnung habe wie ich an die Lamellen rankomme, beziehungsweise zu der erwähnten "Scheibe" die für die Lamellenbewegung verantwortlich ist, weil dieser Teil scheinbar aus Einem gefräst wurde. Das einzige was ich noch demontieren konnte, war der Hebel der die Lamellen bewegt. Den hab ich dann noch gereinigt. Weil ich nicht an die Scheibe rangekommen bin, hab ich nochmal alles gründlich gereinigt und wieder mit dem Zusammenbau begonnen.
Nun, jetzt habe ich ein Problem mehr, ich habe keine Ahnung wie ich die Ringe wieder richtig inneinanderschraube, damit die Markierungen passen.
Ich habs jetzt einfach mal irgendwie verschraubt, die Markierungen passen nicht mehr. :donk
Danach habe ich die anscheinend ausgeleierte Feder verkürzt, um mehr Zugkraft zu bekommen, leider auch ohne Erfolg. Das einzige was mir jetzt noch einfällt ist, eine stärker Feder zu besorgen (eventuell aus einem Modellbauladen oder so).


Fazit: stundenlange Fummelarbeit, die "Fokus-Ringe"/Markierungen passen nicht mehr, die Feder zieht die Lamellen nicht mehr zu.
Ergebnis: schiere Verzweiflung :dead


Nebenbei bemerkt, das ist das erste Objektiv das ich aufgeschraubt habe, ich bin also noch Neuling.
Ich hoffe inständig das ihr mir weiterhelfen könnt.

Liebe Grüße

Mal ganz bloed gefragt: Hast Du schon geschaut, ob Oel oder Fett auf den Blendenlammellen zu sehen ist und diese so verklebt, dass die Feder nicht mehr genug Zug hat ?

Zitat:

---

Zitat von Hofi

Nun, jetzt habe ich ein Problem mehr, ich habe keine Ahnung wie ich die Ringe wieder richtig inneinanderschraube, damit die Markierungen passen.
Ich habs jetzt einfach mal irgendwie verschraubt, die Markierungen passen nicht mehr. :donk

---

meinst du damit, daß du die Fokussierung nicht mehr richtig zusammenbekommst ?

Öl oder Fett ist nicht auf den Lamellen, soweit ich das sehen konnte. vl hat wer einen tipp wie ich zu den Blendlamellenringen komme?

die Fokusringe bekomme ich schon ineinander, aber die Markierungen passen überhaupt nicht mehr ( z.b. früher hat man genau auf 5m fokussieren können)... wenn ich wieder zuhause bin mach ich ein Foto davon.

Zitat:

---

Zitat von Hofi

die Fokusringe bekomme ich schon ineinander, aber die Markierungen passen überhaupt nicht mehr ( z.b. früher hat man genau auf 5m fokussieren können)...

---

Das liegt daran, dass die Fokusschnecke in der Regel ein mehrgängiges Gewinde ist. Das bedeutet, dass man mehrere Möglichkeiten des Zusammensetzens hat, bei einem Gewinde mit vier Gängen z.B. jeweils um 90° versetzt. Wenn der Fokusring dann noch mit beiden Teilen des Objektivs (Tubus und Frontelement) über mehrgängige Gewinde verbunden ist (keine Ahnung wie das bei dem Pancolar aussieht) multiplizieren sich die Möglichkeiten auch noch. Daher ist es äußerst hilfreich, beim Auseinanderbauen exakte Markierungen mit einem Stift anzubringen damit man die korrekte Position zum Wiedereinfädeln findet. Ansonsten hilft nur geduldiges Auseinander- und wieder Zusammenschrauben jeweils um einen Gewindegang versetzt und dann jeweils testen der Einstellung auf Unendlich, solange bis man die korrekte Position gefunden hat.

Helge du hast Recht, es ist ein mehrgängiges Trapezgewinde, wieviele Gänge es hat weiß ich jetzt nicht (ich war leider zu faul um sie zu zählen^^). Es sieht genauso aus wie es du beschrieben hast! Ich war leider zu doof Markeirungen anzubringen. Na gut das heißt, dass ich das mit genügend Geduld wieder genauso hinkriege =) :yes:

Leider bleibt jetzt noch das Problem mit dem Klemmen der Blendlamellen, ich hoffe ich kriege da noch einen Tipp wie ich an den "Blendlamellenring" komme, bzw. wo ich am besten eine neue feder herbekomme. =)

Also wenn ich mir die von Dir hier gezeigten Bilder betrachte, dann hast Du Dich für einen Neuling schon ganz schön weit vorgewagt :respekt:

Meine Empfehlung: Schreibe das Objektiv geistig ab. Ich habe neulich ein Pancolar 1.8/50 in gutem Zustand für 30€ inclusive eines klobigen "Rückdeckels" namens Praktica erworben. Du findest also im Bedarfsfall auch wieder ein erschwingliches Exemplar.

Nachdem Du diesen Verlust erst einmal verschmerzt hast, kannst Du Dich dann unbelastet ans Basteln machen - Du kannst ja nur noch gewinnen dabei. Detaillierte Tips kann ich Dir nicht geben, da ich mein Pancolar noch nicht auseinander genommen habe, aber erst einmal würde ich checken, ob sich die Blende überhaupt noch irgendwie bewegen lässt. Kannst Du unter Umgehung des Federmechanismus indem Du direkt die Blendensteuerung mit einem feinen Schaubenzieher bewegst, die Blende komplett schließen und öffnen? Falls ja, dann liegt es wirklich nur an einer Schwergängigkeit und/oder einer ausgeleierten Feder. Das sollte sich mit Reinigen der Lamellen oder einer neuen Feder beheben lassen. Falls nein, dann scheint etwas ausgehakt zu sein oder den Blendenmechanismus zu blockieren. Hast Du schon beprüft, ob der A/M-Umschalter, den das Pancolar hat, etwas mit dem Problem zu tun haben könnte?

Ansonsten: Falls Du tatsächlich an die Blende selbst heranmusst, kommst Du nicht darum herum, die Linsenelemente entweder von vorne oder von hinten herauszuschrauben. Dafür gibt es kein Patentrezept und auch von welcher Seite der Einstieg leichter geht, ist unterschiedlich. In der Regel benötigt man dafür einen Spannschlüssel, um die Fixierungen/Fassungen der Linsenelemente herauszuschrauben, die jeweils zwei gegenüberliegende Nuten haben. Behelfsweise kann man auch mit den (ggf. angespitzten) Enden einer Schieblehre in diese Nuten greifen, um die Elemente herauszuschrauben. Aber wenn Du das machst, achte auf penible Sauberkeit beim Zusammenbau und merke/markiere Dir genau die Reihenfolge der ausgebauten Elemente.

Eventuell hilft Dir auch der ein oder andere bebilderte Reparaturbericht zu anderen Objektiven, da sich zumindest die Grundelemente des Objektivbaus immer wiederholen. Hier ist zum Beispiel bei einem anderen Pancolar beschrieben wie man an die Blende kommt - vielleicht sind da ja ähnliche Elemente zu sehen: http://www.digicamclub.de/showthread.php?t=15881

Wir sind gespannt auf den weiteren Verlauf der Operation...

Zitat:

---

Zitat von Hofi

die Fokusringe bekomme ich schon ineinander, aber die Markierungen passen überhaupt nicht mehr ( z.b. früher hat man genau auf 5m fokussieren können)... wenn ich wieder zuhause bin mach ich ein Foto davon.

---

Methode 1:
den äusseren Gehäuseteil auf Mindestabstand stellen und die Führung (roter Pfeil) demontieren, dann am inneren Teil die "Führungsnase" beachten und mit der Stellung "5 vor 12" ineinanderdrehen. (5 = Führungsnase, 12= Führung). wenns nicht paßt, vorsichtig auseinanderdrehen und leicht versetzt wieder eindrehen. solange wiederholen, bis es passt.
Methode 2:
neben der Führung ist rechts noch eine Schraube zu sehen (grüner Pfeil) , das könnte die Anschlagbegrenzung sein. diese könnte man anstelle der Führung herausschrauben und ähnlich wie oben beschrieben verfahren.
Anhang 18051

Zitat:

---

Zitat von Hofi

Leider bleibt jetzt noch das Problem mit dem Klemmen der Blendlamellen, ich hoffe ich kriege da noch einen Tipp wie ich an den "Blendlamellenring" komme, bzw. wo ich am besten eine neue feder herbekomme. =)

---

prüfe auch mal, ob nicht irgendwo an dem ganzen Blendenhebelmechanismus irgendein Teil verbogen ist

@ Helge:

Zitat:

---

Also wenn ich mir die von Dir hier gezeigten Bilder betrachte, dann hast Du Dich für einen Neuling schon ganz schön weit vorgewagt :respekt:

---

Danke, das hört man gern =)

Zitat:

---

Schreibe das Objektiv geistig ab

---

Das schmerzt ziemlich *seufz* :(

Zitat:

---

Ich habe neulich ein Pancolar 1.8/50 in gutem Zustand für 30€ inclusive eines klobigen "Rückdeckels" namens Praktica erworben. Du findest also im Bedarfsfall auch wieder ein erschwingliches Exemplar.

---

wenn du nochmal zufällig eines findest schreib mir bitte =), ich würde mich sehr drüber freuen. Ich bin noch eher neu in dem, ich nenne es mal, "Altglas"-Sektor. Das Pancolar war mein erstes Objektiv nach dem lausigen Kit-Objektiv und ist mir deshalb sehr ans Herz gewachsen, allerdings hab ich 80 Euro dafür gezahlt (30€ find ich da einen guten Preis).

Zitat:

---

Ansonsten: Falls Du tatsächlich an die Blende selbst heranmusst, kommst Du nicht darum herum, die Linsenelemente entweder von vorne oder von hinten herauszuschrauben. Dafür gibt es kein Patentrezept und auch von welcher Seite der Einstieg leichter geht, ist unterschiedlich. In der Regel benötigt man dafür einen Spannschlüssel, um die Fixierungen/Fassungen der Linsenelemente herauszuschrauben, die jeweils zwei gegenüberliegende Nuten haben. Behelfsweise kann man auch mit den (ggf. angespitzten) Enden einer Schieblehre in diese Nuten greifen, um die Elemente herauszuschrauben.

---

Anhang 18053
Von Hinten hab ichs probiert, da komme ich nicht ran, ausser an den Hebel für den Blendenmechanismus. Ich hab ehrlich gesagt gerade Angst die Linse übelst zu zerkratzen. Aber ich werds probieren.


Der Hebel für den Blendenmechanismus hab ich ebenfalls ausgebaut, der ist ok. Ich hab mal schnell ein Video gemacht und auf Youtube raufgeladen.
http://www.youtube.com/watch?v=ipGNd...ature=youtu.be
Tut mir Leid das ich da einfach so rumfummle, aber ich wollte euch schnell zeigen wo es meiner Meinung nach hakt.

Anhang 18052



@carl:
danke für den wertvollen Tipp. Ich werde es so ausprobieren sobald die Blendlamellen wieder richtig zumachen. =)

Zitat:

---

Zitat von Hofi

Öl oder Fett ist nicht auf den Lamellen, soweit ich das sehen konnte.

---

dies sehen aber schon ziemlich verschmiert aus. eine Reinigung im eingebauten Zustand reicht da meistens

Ich weiß das es verschmiert aussieht, aber das sind glaub ich die normalen Gebrauchsspuren der Lamellen. Ich habs schon sanft versucht das wegzukriegen von aussen, aber anscheinend ist das nur Abrieb.

mit einem q-tip mit ein paar Tropfen Feuerzeugbenzin auf den Lamellen kreisen - zeigt sich ein wenig braune Verfärbung auf dem q-tip, bedeutet es, dass sie mit Fett verschmiert sind. Für das gezeigte lahme Schliessen und Öffnen der Lamellen bedarf es nur wenig Schmutz, Öl oder Fett.

hab den Tipp von Helge befolgt und ein neues Pancolar incl. einer Praktica besorgt =) , auch wenn ich den Eindruck habe das die Optik einen Tick "milchiger" ist, aber vl. geht das durch reinigen weg. (das Foto wurde mit dem neuen Pancolar gemacht)

http://farm9.staticflickr.com/8141/7...42d6deba_z.jpg


So jetzt kann ich endlich ohne Skrupel versuchen das Objektiv zu reparieren, bald werd ich den Trick vom Carl mit dem Feuerzeugbenzin ausprobieren =)

Oh, eine hübsche "VLC"!
Die habe ich auch. Die Belichtungsmessung arbeitet bei dieser Praktica hervorragend.


http://farm8.staticflickr.com/7115/7...730d656d_z.jpg
Tulpen - Nachlieferung auf Film von praktinafan auf Flickr

ich muss zugeben das ich keine Ahnung hab wie man diese Kamera bedient^^, geschweige den wie man analog arbeitet (also mit Filmentwicklung usw.) und das dann digitalisiert.
Aber ich werde mich informieren ;) ... weil die Kamera gefällt mir wirklich total und spannend ist es auch =)

Das Tulpenfoto ist wirklich richtig richtig schön =D

Glückwunsch zum Pancolar mit diese schönen Kamera daran!
Hier findes du die Anleitung zur Praktica VLC. http://museum.praktica.de/index.php?...lpath=Praktica
Viel Spaß damit!

Danke für den Link zur Bedienungsanleitung =D

Also Carl hatte Recht, die Lamellen sind verschmutzt, nur leider komme ich an der Innenseite nicht ran (die eine Seite konnte ich mit Zippobenzin reinigen) :/
Ich hab gerade alles wieder zerlegt. Ich habe diesesmal die äußerste Linse herausgebracht, aber da sind noch 2 Linsen die mich von den Lamellen entfernen, und ich weiß nicht wie ich die wegkriege.

Weiß wer wie ich weiterzerlegen kann? Es sind keine Schrauben mehr da, die ich lösen könnte, und kein sichtbarer Innenring (beim versuch doch noch etwas zu drehen hab ich mir einen blutigen Finger eingefangt^^)

Zitat:

---

Zitat von Hofi

Danke für den Link zur Bedienungsanleitung =D

Also Carl hatte Recht, die Lamellen sind verschmutzt, nur leider komme ich an der Innenseite nicht ran (die eine Seite konnte ich mit Zippobenzin reinigen) :/
Ich hab gerade alles wieder zerlegt. Ich habe diesesmal die äußerste Linse herausgebracht, aber da sind noch 2 Linsen die mich von den Lamellen entfernen, und ich weiß nicht wie ich die wegkriege.

Weiß wer wie ich weiterzerlegen kann? Es sind keine Schrauben mehr da, die ich lösen könnte, und kein sichtbarer Innenring (beim versuch doch noch etwas zu drehen hab ich mir einen blutigen Finger eingefangt^^)

---

die verkittete Linsengruppe sitzt in einer Metallfassung, und die hat Nuten zu dir hin - daran herausschrauben.
du wirst ja wohl den Beschriftungsring herausgeschraubt und den vorderen Teil mit dem Filtergewinde entfernt haben, bevor du die Frontlinse herausgeschraubt hast oder.... :shocking:

ausserdem: Blende von einer Seite mit Feuerzeugbenzin anfeuchten und Blende mehrfach betätigen, wieder reinigen und das ganze mehrfach wiederholen: die Lamellen werden dann beidseitig sauber.

Zitat:

---

Zitat von carl_goes_digital

die verkittete Linsengruppe sitzt in einer Metallfassung, und die hat Nuten zu dir hin - daran herausschrauben.
du wirst ja wohl den Beschriftungsring herausgeschraubt und den vorderen Teil mit dem Filtergewinde entfernt haben, bevor du die Frontlinse herausgeschraubt hast oder.... :shocking:

ausserdem: Blende von einer Seite mit Feuerzeugbenzin anfeuchten und Blende mehrfach betätigen, wieder reinigen und das ganze mehrfach wiederholen: die Lamellen werden dann beidseitig sauber.

---

ehm nö, Beschriftungsring lösen war nicht notwendig^^... und der Teil mit dem Filtergewinde weiß ich eben nicht wie der rausgeht xD

das hab ich gemacht, schaut jetzt, wenn man auf der anderen Seite reinguckt wie eine Blume aus...

Zitat:

---

Zitat von Hofi

und der Teil mit dem Filtergewinde weiß ich eben nicht wie der rausgeht xD
das hab ich gemacht, schaut jetzt, wenn man auf der anderen Seite reinguckt wie eine Blume aus...

---

wenn man den beschriftungsring rausgedreht hat, sieht man anhand der nunmehr sichtbaren Schrauben genau, wie man das Teil abbekommt :lolaway:
aber wie oben beschrieben, reinigen kann man die Blende auch von einer Seite

irgendwie scheint der Beschriftungsring verklebt, ich krieg ihn beim besten Willen auch nicht ab, aber ich hab ein Wattestäbchen abgeknickt und bin von oben reingegangen, ich komm zwar nicht bis ganz an den Rand, aber ich glaub ich hab das ganz gut hinbekommen =)

Zitat:

---

Zitat von Hofi

irgendwie scheint der Beschriftungsring verklebt, ich krieg ihn beim besten Willen auch nicht ab

---

ja nach Jahrzehnten sitzen die meist fest: bisschen WD40 an das Gewinde, und dann nach einer Wartezeit von 1 Stunde Gummistopfen aufdrücken und herausdrehen (oder andere Methoden anwenden)

So... jetzt kommt die Spielerei mit den Fokusringen, ich glaub das wird ein langer Abend^^

So, die Operation is vorübergehend beendet. Die Blendlamellen ziehen wieder zu, die Fokusrringe passen wieder zueinander =) , einzig ein "Hebel" an der Seite, der vorher die Lamellen blockiert hat, hat keine Wirkung mehr...

Danke für die hilfreichen Tipps, die haben mir sehr geholfen!
Hier noch ein paar Bilder für vl. nachfolgende verzweifelnde Pancolarbesitzer, die sollen keine Angst vorm Aufschrauben haben =)

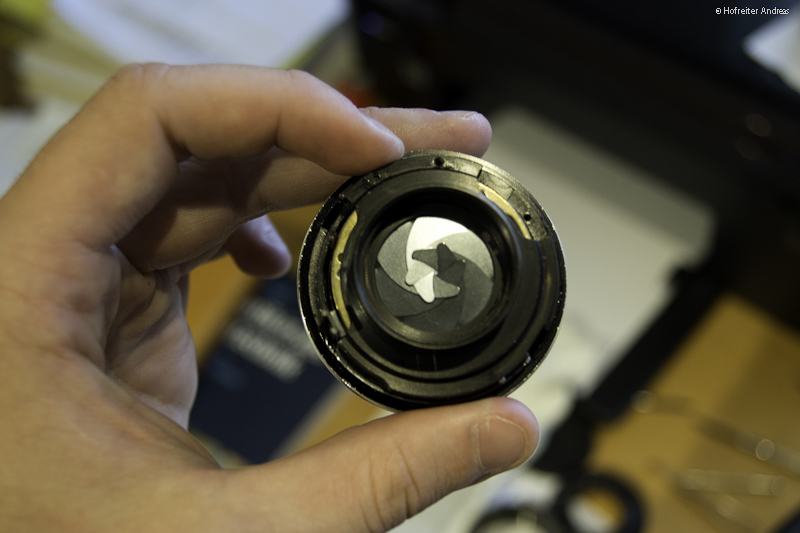

Deckel abschrauben (3 Schrauben):

Anhang 18310

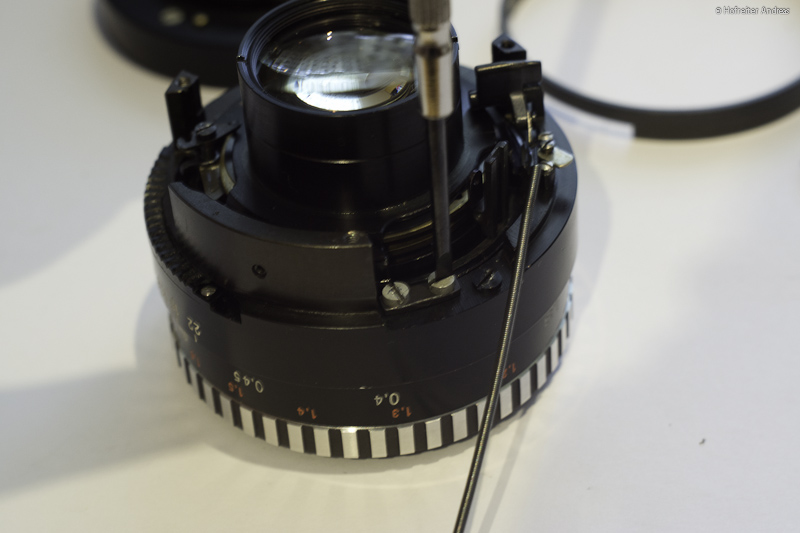

Abnehmen der Ringe, ausfädeln der Federn (bei mir incl. Federkürzung einer ausgeleierten Feder -> wieder mehr Zugkraft), Aufschrauben/Abschrauben der "Fokusringanschläge" (hier im Bild)

Anhang 18311

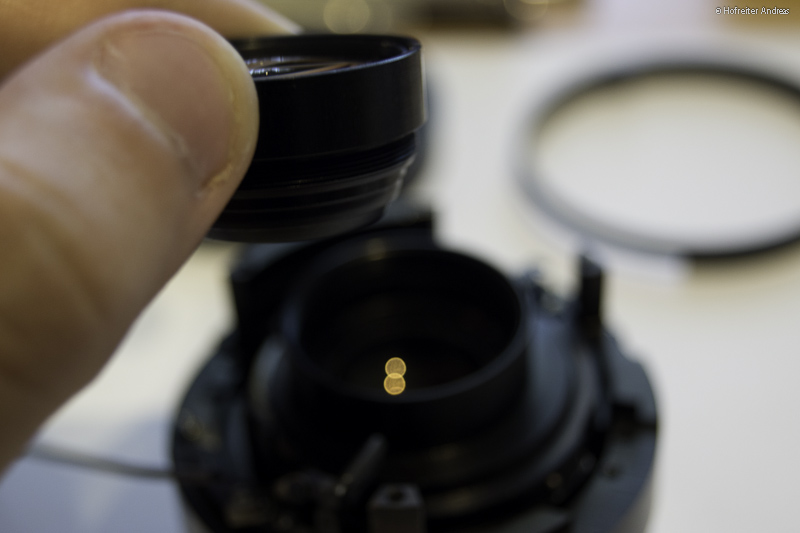

Abnehmen der obersten Linse (dahinter sind die Blendlamellen)

Anhang 18312

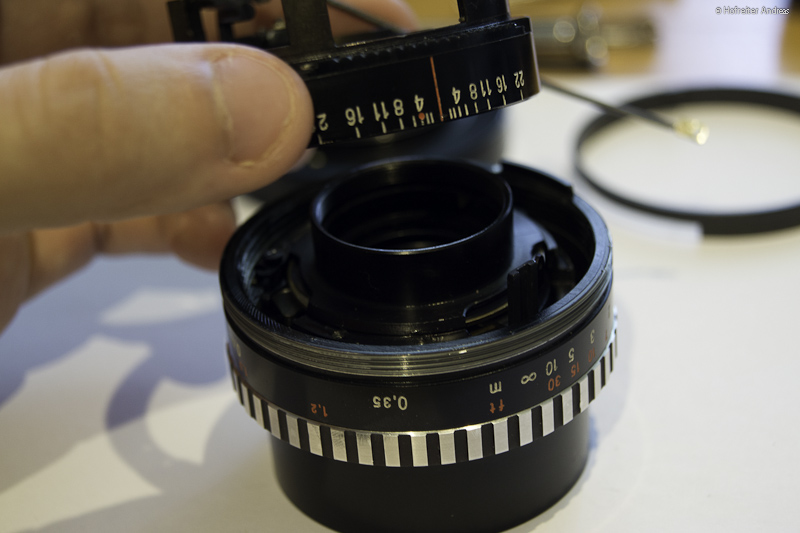

weiteres Abnehmen der "Fokusringe".

Anhang 18313

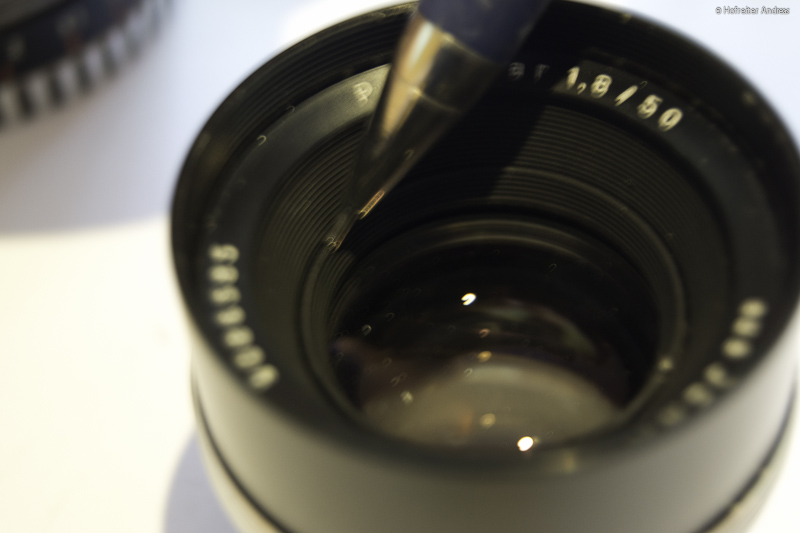

Herrauschrauben der vordersten Ringe (hier behelfsmäßig mit dem Druckbleistift^^)
Anhang 18314

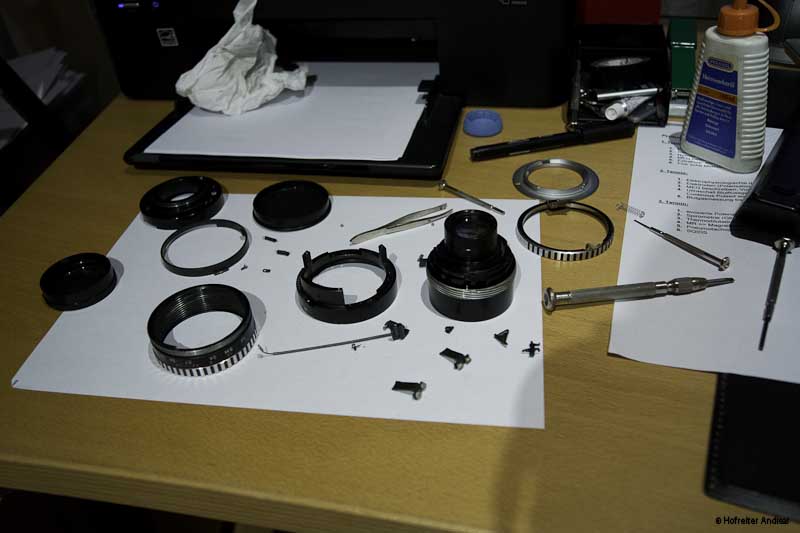

Fertig herausgenommen

Anhang 18315

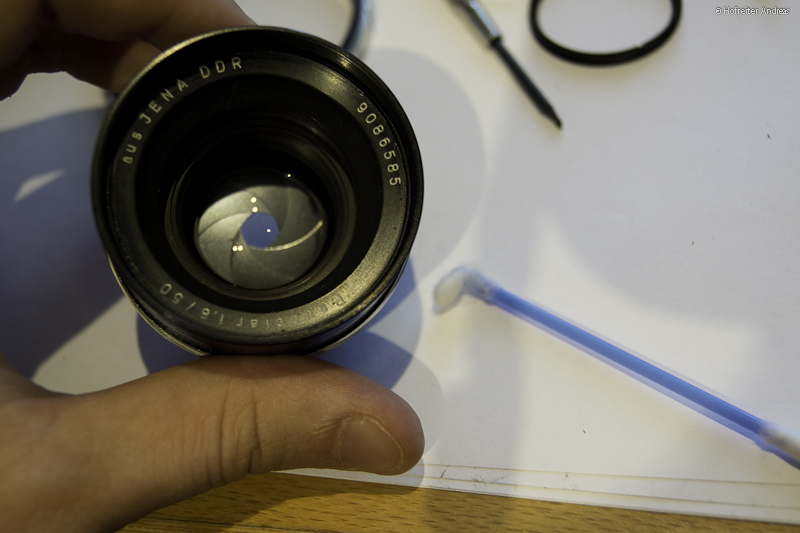

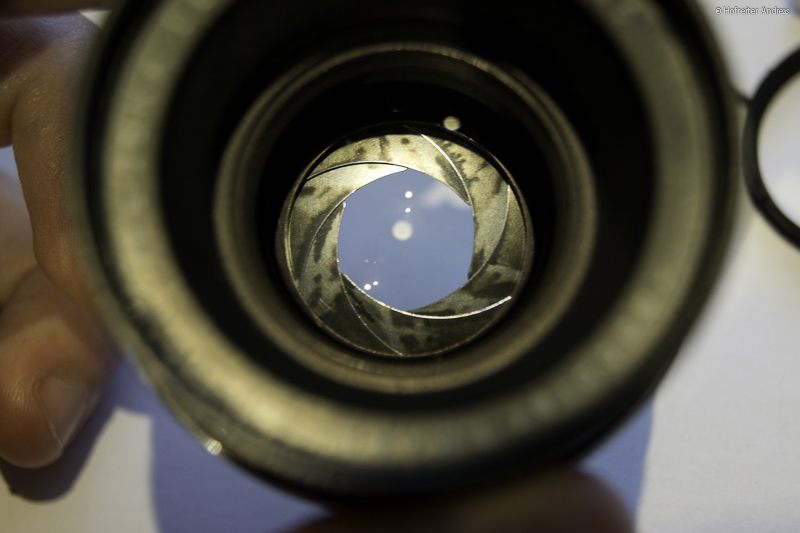

Nach dem Tipp von Carl, Benetzen der Lamellen mit Feuerzeugbenzin... und ja, die waren,gegen meine erste Vermutung, sehr verschmiert...

Anhang 18316

Nachdem ich die Andere Seite nicht erreichen konnte hab ich mir was andres überlegt^^, ich hab einfach ein Wattestäbchen umgeknickt und in Feuerzeugbenzin getaucht, funktioniert super ;)

Anhang 18317

Und auch auf der Aussenseite gesäubert, die Lamellen flutschen wieder :D

Anhang 18318


Danach wieder alles zusammensetzen und Voila ;)
Anhang 18319


Fazit:
- Lange dran gesessen
+ viel gelernt
- Hebel auf der Seite funkt nicht mehr (aber nicht weiter schlimm)
+ gute Tips von netten Leuten
+ alles sauber und leichtgängig
+ Blende zieht wieder zu, auch wenn eine neue Feder besser wäre als die gekürzte Variante

4 zu 2 ;) also ich verzeichne das als Sieg :D


Falls es Fragen gibt oder wer Hilfe braucht bei mir einfach melden ;)

Hallo,

Gratulation, dann hast Du bis auf den Automatik/Manuell-Mechanismus ja alles wieder zusammen bekommen! Auf jeden fall hast Du da ein sehr schönes Objektiv reaktiviert - viel Freude damit!

Jörg

Danke. mir scheint das die Bilder jetzt noch schärfer bzw. schöner werden =) (reinigen bringt anscheinend einiges :D)

http://farm9.staticflickr.com/8145/7...794aa8da_z.jpg
Studentenblume =) von AH!-images auf Flickr

Ich muß den Thread nochmals ausgraben. Habe gestern ein Pancolar in der Zebra Version mit M42 Anschluss bekommen. Zustand ist sehr gut, jedoch minimaler fungus und die Fokussierung rutscht durch. Bekommt man beides hin? Womit entfernt man den Pilz?
Gruß Marcus

Wo bekommt man noch ein Pancolar für 30€? Bei Ebay jedenfalls nicht!

Und was soll uns das sagen ? Doch ich habe eines für noch weniger bei Ebay Kleinanzeigen bekommen.

Zitat:

---

Zitat von Hofi

...

Abnehmen der obersten Linse (dahinter sind die Blendlamellen)

Anhang 18312

---

Sie lässt sich in beide Richtungen drehen, auch mit der bloßen Hand, kommt aber nicht raus.
Anhang 48513

Gelöst:
Ich hab sozusagen am falschen Rad gedreht. Der äußerste Ring muss rausgedreht werden, um die ganz Baugruppe herauszunehmen!
Anhang 48516

Hi,

ich habe letzte Woche bei Ebay Kleinanzeigen bei einem Pancolar zugeschlagen. Man konnte das Objektiv auf den Bildern nur erahnen. Zudem war das Kameraset in einer falschen Rubrik eingeordnet und Praktica war falsch geschrieben. Für einen sehr günstigen Preis habe ich es genommen. Laut Verkäufer sei es in einem guten Zustand.

Nun habe ich das Objektiv gereinigt und neu geschmiert, leider bekomme ich diese Punkte auf der Vorderlinse nicht weg. Ich gehe von einem Vergütungsschaden aus. Diese Sprinkler sind nur auf einer Seite der Linse.

Anhang 62469

Besteht die Möglichkeit an der Linse noch etwas zu retten?

Welchen Einfluss haben diese Sprinkler auf das Bild? Bis jetzt konnte ich nichts feststellen, im Gegenlicht ist das Pancolar sowieso nicht der Knaller.

Moin,

das dürfte in der Tat ein Vergütungsschaden sein, wenn Du schon versucht hast, die Frontlinse von beiden Seiten zu reinigen.

Bemerkbar macht sich dies in normalen Aufnahmen so gut wie gar nicht. Wenn Du allerdings irgendein Motiv hast, in dem im Hintergrund "Highlight-Scheibchen" zu sehen sind (also das was in den Bildern unscharfe Lichtzerstreuungskreise nennt), so werden sich diese "Sprenkel" in den Scheibchen wiederfinden.

Für "normale" Motive eher uninteressant, können sie aber bei bestimmten Nahbereichs-Motiven (wo sich gern solche Highlightscheibchen z.B. Lichtreflektionen auf im Hintergrund angeordnetes Blattwerk im Bild befinden) bemerkbar machen.

Feststellen kannst Du das z.B. auch, wenn Du mal irgendeinen Gegenstand vor einer Lichterkette, die sich in einigem Abstand vom fokussierten Motiv befindet, ablichtest. Dann wirst Du den Effekt schnell erkennen.

Ob es stört in Deinen Aufnahmen, kommt eben halt auf die Motive an, bei denen es auftreten kann oder eben auch nicht.

LG
Henry

Hallo an die Experten.

Habe schon ein paar Objektive wieder zum Leben erweckt, zuletzt zwei 50 1.8er Pancolare. Ein Zebra elektrik und ein schwarzes MC.

Beide habe ich geöffnet und die Blende gereinigt, da sie bei beiden feststeckte und zudem der Fokusring nicht mehr gut lief.

Habe Sie dank dieses Forums (bin über die große Suchmaschine drauf gestoßen) habe ich sogar beide wieder funktionierend zusammen gesetzt bekommen.

Beide haben ja eine gänzlich verschiedene Blendensteuerung, trotzdem weisen beide nach dem Zusammensetzen nun den gleichen Fehler auf.
Sobald der Pin gedrückt oder der Hebel in die M Position gebracht wird, schließt sich die Blende ein klein wenig.
Ich schätze es ist höchstens eine halbe Blende, man sieht so eben den Sägezahn.

Eigentlich kein Problem, aber manchmal im Bokeh eben doch.

Hat jemand eine Idee, woran das liegen könnte?

Vielen Dank
Richard

Zitat:

---

Zitat von Sucher

Sie lässt sich in beide Richtungen drehen, auch mit der bloßen Hand, kommt aber nicht raus.
Anhang 48513

Gelöst:
Ich hab sozusagen am falschen Rad gedreht. Der äußerste Ring muss rausgedreht werden, um die ganz Baugruppe herauszunehmen!
Anhang 48516

---

Ich habe vor kurzem ein Pancolar / gelbe Gläser mit 8 Lamellen bekommen.
Leider sind die Linsen nicht sauber. Die hintere Linsengruppe habe ich dank des Tricks mit dem äußeren Ring lösen und reinigen können.
Nun stehe ich vor dem Problem den Beschriftungsring zu demontieren. Weiß jemand wie ich den abbekomme?
Ich habe schon versucht ihn mittels Objektigummies abzuschrauben. Leider ohne Erfolg.
Hinter dem Beschriftungsring sitzt ein weiterer Ring mit Kerben zum Abschrauben. Da kommt man aber erst heran, wenn der Beschriftungsring ab ist. Man kann aber sehen, daß schon jemand versucht hat ihn zu lösen.
Das Objektiv hat die Nummer 8474xxx.
Hat jemand eine Idee?
Viele Grüße
Andreas

Anhang 77397

Zitat:

---

Zitat von Horex

Ich habe vor kurzem ein Pancolar / gelbe Gläser mit 8 Lamellen bekommen.
Leider sind die Linsen nicht sauber. Die hintere Linsengruppe habe ich dank des Tricks mit dem äußeren Ring lösen und reinigen können.

---

Falls die Zentrierung jetzt nicht mehr hinhaut (einzelne Ränder unschärfer als die Gegenseite), musst Du es neu zentrieren. Die hintere Linsengruppe kannst Du drehen und mit dem äußeren Ring dann festziehen. Lass also den Ring etwas lose und drehe die Linsengruppe in 45°-Schritten, bis Du mit einem Testbild auf unendlich gleichmäßig scharfe Ränder bekommst.

Zitat:

---

Zitat von Horex

Nun stehe ich vor dem Problem den Beschriftungsring zu demontieren. Weiß jemand wie ich den abbekomme?
Ich habe schon versucht ihn mittels Objektigummies abzuschrauben. Leider ohne Erfolg.
Hinter dem Beschriftungsring sitzt ein weiterer Ring mit Kerben zum Abschrauben. Da kommt man aber erst heran, wenn der Beschriftungsring ab ist. Man kann aber sehen, daß schon jemand versucht hat ihn zu lösen.
Das Objektiv hat die Nummer 8474xxx.

---

Reinige das Filtergewinde - ist es noch ganz, keine Delle? Wenn nicht, muss das erst ausgebessert werden - mit Feuerzeugbenzin und lass etwas davon am Rand einwirken. WD40 tut es auch (aber nicht direkt sprühen, nur auf ein Wattestäbchen). Ab und an mal mit einem befeuchteten Wattestäbchen darüberwischen und 1-2h warten. Dann versuch den Gummipfropfen nochmal. Kannst Du ruhig 1-2mal wiederholen.
Wenn das auch nicht geht, nimm einen winzigen (1mm) Handbohrer und bohre in das Filtergewinde zwei sich gegenüberliegende Löcher in den (Alu-)Beschriftungsring. Setz dann den Objektivschlüssel an, der Ring sollte sich jetzt bewegen lassen. Die kleinen Bohrlöcher kannst Du später noch schwärzen, dann fällt es nicht so auf.

Danke Barney für den Tip.
Das Filtergewinde ist i.O.
Wenn sich der Beschriftungsring einfach abschrauben lässt werde ich es zuerst mal mit Feuerzeugbenzin probieren.
Ich war mir nur nicht sicher ob es da nicht einen Trick gibt. Bei manchen alten insen ist ist der Ring nur geklebt
oder zusätzlich mit einer Madenschraube gesichtert.
Ich will ja nichts kaputt machen.
Grüße
Andreas

Zitat:

---

Zitat von Horex

Danke Barney für den Tip.
Das Filtergewinde ist i.O.
Wenn sich der Beschriftungsring einfach abschrauben lässt werde ich es zuerst mal mit Feuerzeugbenzin probieren.
Ich war mir nur nicht sicher ob es da nicht einen Trick gibt. Bei manchen alten insen ist ist der Ring nur geklebt
oder zusätzlich mit einer Madenschraube gesichtert.
Ich will ja nichts kaputt machen.
Grüße
Andreas

---

Nee, geklebt sind die nicht, und ne Madenschraube für den Beschriftungsring hat das Ding auch nicht, das ist eher so Meyer-Görlitz-Stil :) Nur sind da bei einigen 60er-Jahre Pancolaren (und späten 58mm-Biotaren) unglaubliche Mengen an mattem Lack zur Ringsicherung reingekippt worden. Diese Mengen müssen erst gelöst werden, bevor sich da irgendwas bewegt.

Juhu, es ist offen!
Der Beschriftungsring geht wirklich zum abschrauben. Ganz so einfach war es nicht.
Zuerst habe ich es mit Feuerzeugbenzin und danach mit WD40 versucht, hatte aber keinen Erfolg.
Auch nach mehreren Tagen einwirken ging nichts. Dann habe ich wieder mit Feuerzeugbenzin gereinigt.
Der nächste Versuch war Nagellackentferner. Vorsichtig mit Wattestäbchen auf das Filtergewinde aufgetragen, einwirken lassen und ab war der Beschriftungsring.

Jetzt nachdem es gereinigt ist habe ich noch eine Frage. Gibt es für dieses Objektiv eine passende Original Metall Gegenlichtblende, oder habt ihr eine Empfehlung?

Zitat:

---

Zitat von Horex

Juhu, es ist offen!
Der Beschriftungsring geht wirklich zum abschrauben. Ganz so einfach war es nicht.
Zuerst habe ich es mit Feuerzeugbenzin und danach mit WD40 versucht, hatte aber keinen Erfolg.
Auch nach mehreren Tagen einwirken ging nichts. Dann habe ich wieder mit Feuerzeugbenzin gereinigt.
Der nächste Versuch war Nagellackentferner. Vorsichtig mit Wattestäbchen auf das Filtergewinde aufgetragen, einwirken lassen und ab war der Beschriftungsring.

Jetzt nachdem es gereinigt ist habe ich noch eine Frage. Gibt es für dieses Objektiv eine passende Original Metall Gegenlichtblende, oder habt ihr eine Empfehlung?

---

Die originale GeLi war aus Plastik, nee Quatsch, Alu (danke Holger), vorn rechteckig geformt und funktioniert ganz gut. Aber jede beliebige Gummi-Stülpblende mit 49mm wäre mir persönlich lieber, trägt in der Fototasche auch nicht so auf.

Wenn ich ganz leicht korrigieren darf - die bis zur Zebrazeit gängigen Streulichtblende war rechteckig und aus Metall (früher noch mit einer Kontermutter aus Metall, später mit einem Gummirundring); danach kamen runde Blenden aus Plastik mit genarbter Lederoptik. Aus preislichen Gründen wurde auch sehr gern die große eckige Metallblende (eigentlich für das 80er Biometar der Six oder auch für das 35er Flektogon mit dem Stepring 58/49) empfohlen und benutzt.

VG
Holger
