Für Sony E-Mount umgebaute Meostigmat 1.4/70mm.. wer hat noch nicht und will nochmal?
Durch die in der letzten Zeit für Helge getätigten Umbauten von Meostigmat Objektiven und durch die hohe Lesebeteiligung an dem Thread zum Meostigmat 1.4/70mm...
http://www.digicamclub.de/showthread...l=1#post181985

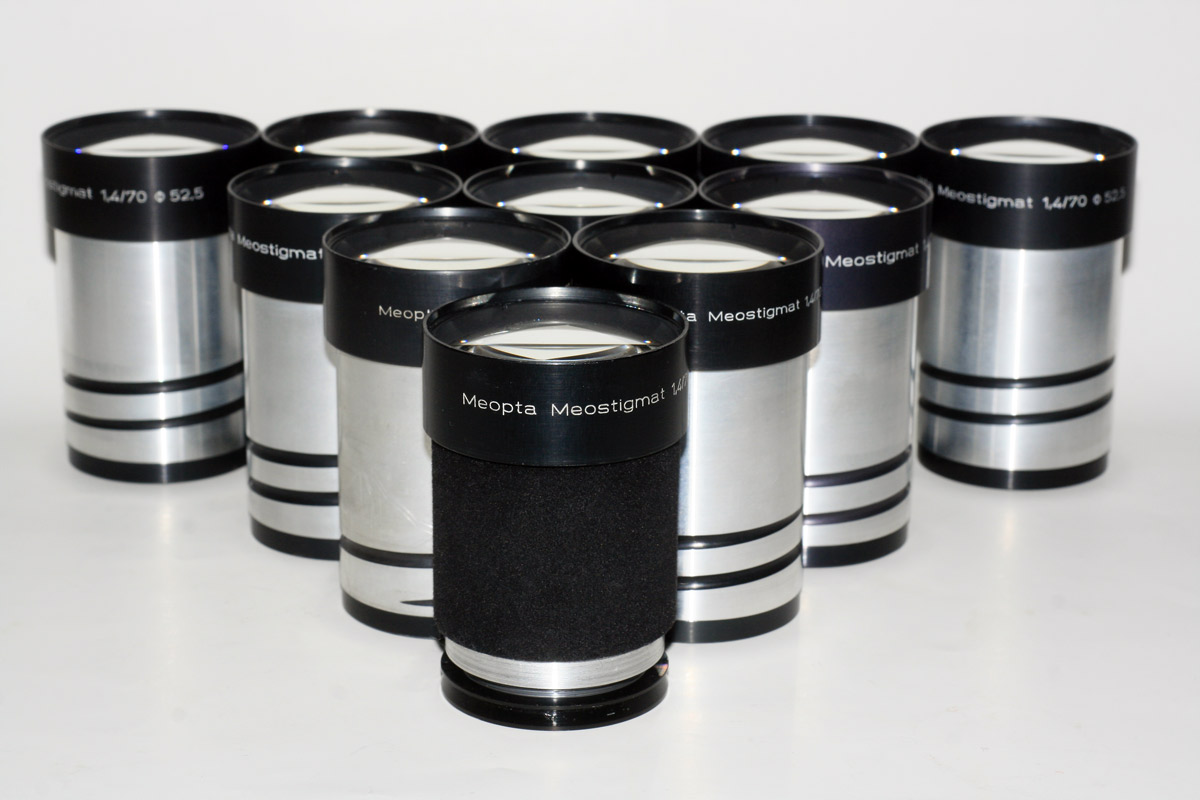

entschloss ich mich - auch bedingt durch ein zeitgleich recht günstiges Angebot einer größeren Menge so gut wie neuwertiger Objektive dieses Typs - eine kleine Serie dieses Objektivumbau's in "einem Rutsch" durchzuführen.
Anhang 29358
Da ein Individual-Umbau für ein einzelnes Objektiv doch arg aufwändig ist und bei vielen von uns an den oft fehlenden technischen Metallbearbeitungs-Möglichkeiten scheitert, besteht nun die Chance zu überschaubaren Kosten auch eines dieser "witzigen" Objektive zu erwerben.
Durch eine solche Klein-Serie - bei für mich überschaubaren Investitionsrisiken der Anschaffung dieser Objektive - eröffnet sich die Möglichkeit, die aufwändigen Arbeitsschritte an der Drehbank nicht bei jedem einzelnen Objektivumbau wiederholen zu müssen, sondern pro notwendigem Einzelschritt gleich 10 x den gleichen Arbeitsvorgang "durchlaufen" zu lassen.
Das spart natürlich immens Zeit und kann damit auch kostengünstiger sein, als bei einem einzelnen Umbau.
Es kann also jeder, der über ein VNEX oder VµFT oder eine Canon Kamera und einen M42 Adapter verfügt, nun eines dieser so nutzbar gewordenen Objektive auf Wunsch in seinen Bestand übernehmen.
Hier einmal die einzelnen Schritte, die zur Bearbeitung notwendig sind (damit ihr mal eine Vorstellung davon bekommt):
1. Lösen des Rücklinsentubus, falls dieser festsitzt
2. Evakuieren und staubdichtes Verpacken der Linsen/Linsengruppen vorn und hinten.
3. Einrichten der Drehbank für das Kürzen der Tuben auf das benötigte Maß (Dreibackenfutter und Abstechwerkzeug inkl. Gegenführung wegen der Länge des Tubus)
4. Kürzen des äußeren Tubus auf das benötigte Maß mittels Abstechwerkzeug
4.a. Entgraten...
5. Austausch Abstechwerkzeug gegen Wendeschneidplatten
6. Verjüngung/Abdrehen des Tubusdurchmessers von ehedem 52,5mm auf nunmehr 49mm, um später in einen M42 auf EOS Adapter eintauchen zu können.
6.a. Entgraten...
7. Bohren von 3 Kenrnlöchern für die spätere Klemmung Innentubus im Gehäuse-Tubus
8. Gewindeschneiden der 2mm Klemmschrauben
9. Umrüsten der Drehbank auf Spannzangenbetrieb (Abbau des 3 Backenfutters, Vorbereitung der Maschine für die Aufnahme des kleineren Innentubus)
10. Kürzen des rückwärtigen Innentubus der Hinterlinsengruppe auf das benötigte Maß
10.a. Entgraten
11. Umspannen von Abstechwerkzeug auf Wendeschneidplatte
12. Weiten des wirksamen Rücklinsendurchmessers des Innentubus auf das Maß der späteren M42 Befestigung (Vignettierungsminimierung im Durchlassbereich des Gehäusese)
12. a. Entgraten
13. Säubern des Arbeitsplatzes (der Nächste möchte auch dran arbeiten und einen sauberen Platz vorfinden..:lol:)
14. Säubern der Tuben
15. Befestigen der M42 Anschlussringe...
Hierzu
1. Ausrichten und fixieren des M42 Ringes am Innentubus (Kontaktverklebung)
2. Bohren von 4 Kernlöchern M 1.7
3. Schneiden von 4 Gewinden M2 durch Ring und Innentubus für die notwendige Verschraubung des M42 Rings am Innentubus
4. Schwärzen blanker Alu-Teile, die Störlicht produzieren könnten
5. Nochmaliges Reinigen der Tuben
Dann folgen:
1. Wiedereinsetzen der Linsen, möglichst staubfrei und gegebenenfalls Reinigung der Linsen
2. Einsetzen des Innentubus in das äußere Gehäuse und Fixierung durch die 3 x 2mm Inbusschrauben..
3. Zuschneiden und verkleben eines Samtbelages für eine "hübschere Optik" des Objektivs.:lol:
Das wäre der reine Objetivumbau in den notwendigen Einzelschritten erklärt. Versteht sich von selbst, das diese Vielzahl von Einzelschritten wirtschaftlich natürlich mehr Sinn machen, wenn man gleich mehrere Objektivgehäuse pro notwendigem Arbeitsschritt bearbeitet.
Es folgen - hier nicht geschildert - noch die Herstellung der/des jeweiligen Adapter für den Betrieb am VNEX oder dem VµFT, die einzeln an der Drehbank erforderlich wären, aber hier überlege ich zumindest für das VNEX und VµFT eine Kleinserie für Verbindungsringe von M42 auf M39 VNEX Gewinde zu beauftragen.
Ein umgebautes Objektiv mit dem M42 Anschluss-Stück kann für einen Preis von 100 Euro erworben werden.
Hierin enthalten ist neben dem Objektiv ein Anschluss-Stück nach Wahl, also M42 nach M39 für den Betrieb am VNEX oder VµFT, oder aber ein modifizierter Canon "Doppeladapter" wie im Meostigmat Thread beschrieben.
http://www.digicamclub.de/showthread...l=1#post183702
Wer bereits ein Meostigmat 1.4/70mm herumliegen hat, aber den Umbau nicht bewerkstelligt bekommt, kann es mir zusenden und bekommt - einwandfreier Zustand vorausgesetzt - 15 Euro auf den Kaufpreis eines umgebauten Objektivs aus dieser Serie gutgeschrieben/rückerstattet.
So brauchen bei höherem Interesse nicht weitere Meostigmate angeschafft werden, sondern sind dann in einer Art "Tausch-Verfahren" im Bestand, was den Zeitpunkt von Neuanschaffungen hinauszögert.
Wer also noch nicht hat, aber will, möge sich melden. :lol:
LG
Henry
Liste der Anhänge anzeigen (Anzahl: 1)
Zitat:
Zitat von
blende8
Cool!
Wäre prinzipiell interessiert.
Fragen:
- man kann damit normal fokussieren, von Nah bis Unendlich?
- KB-Format ausleuchtend?
- normaler M42 Anschluss an Pentax möglich?
- wie ist der optische Aufbau des Objektivs?
Moin,
1.
Optischer Aufbau = 6 Linsen in 4 Gruppen |) Einzellinse hinten - dann Gruppe aus zwei Elementen hinten (-( im rückwärtigen Tubus, dann davor sitzend Gruppe nach vorn -- )) und wieder Einzellinse Frontlinse vorn -)
2.
nein, da M42 nur auf Canon Auflagemaß 44mm bezogen.. Pentax auf M42 hab ich keine Erfahrung mit... kann ich also nicht beantworten
3.
KB Format ausleuchtend?
knapp, bei unendlich-Einstellung vignettierung nur in den extremen Ecken im Unendlichkeitsanschlag. Also erstmal davon ausgehen, das es so aussieht wie hier gezeigt an der Sony A7 KB Kamera...
Anhang 29367
4.
Fokussieren ist bei M42 nur mit der flachen Gewindesteigung eines M42 x 1 Gewinde möglich.
Dies bedeutet, wegen der Gewindesteigung x 1, das pro mm Auszug eine 360 Grad Drehbewegung erforderlich ist..
Am VNEX oder VµFT System ist der volle Fokusweg bereits nach 1,5 Umdrehungen durchfahren, weshalb dies primär für VNEX und VµFT Kamerabesitzer interessant ist.
Bilder und der optische Aufbau, der dem Biotar Schema entspricht...
http://www.digicamclub.de/showthread...l=1#post207090
LG
Henry
Liste der Anhänge anzeigen (Anzahl: 3)
Zitat:
Zitat von
LucisPictor
Tolles Angebot, ein echter Mehrwert-Service für DCCler!
Danke!
Jepp,
die Geschichte geht weiter...
heut wurden die Spezialteile für den Anschluss des Meoptas fertig... eine durchaus auch für andere Dinge interessante Lösung, weshalb ich sie hier explizit einmal vorstellen möchte.
Mit diesem "Spezialteil" einer 46,9mm im Durchmesser großen Platte für die Befestigung am Meopta mit insgesamt 6 Schrauben, wird es möglich, dieses Objektiv sowohl an einer Canon Kamera über das M42 Gewinde zu betreiben, oder am VNEX oder VµFT...

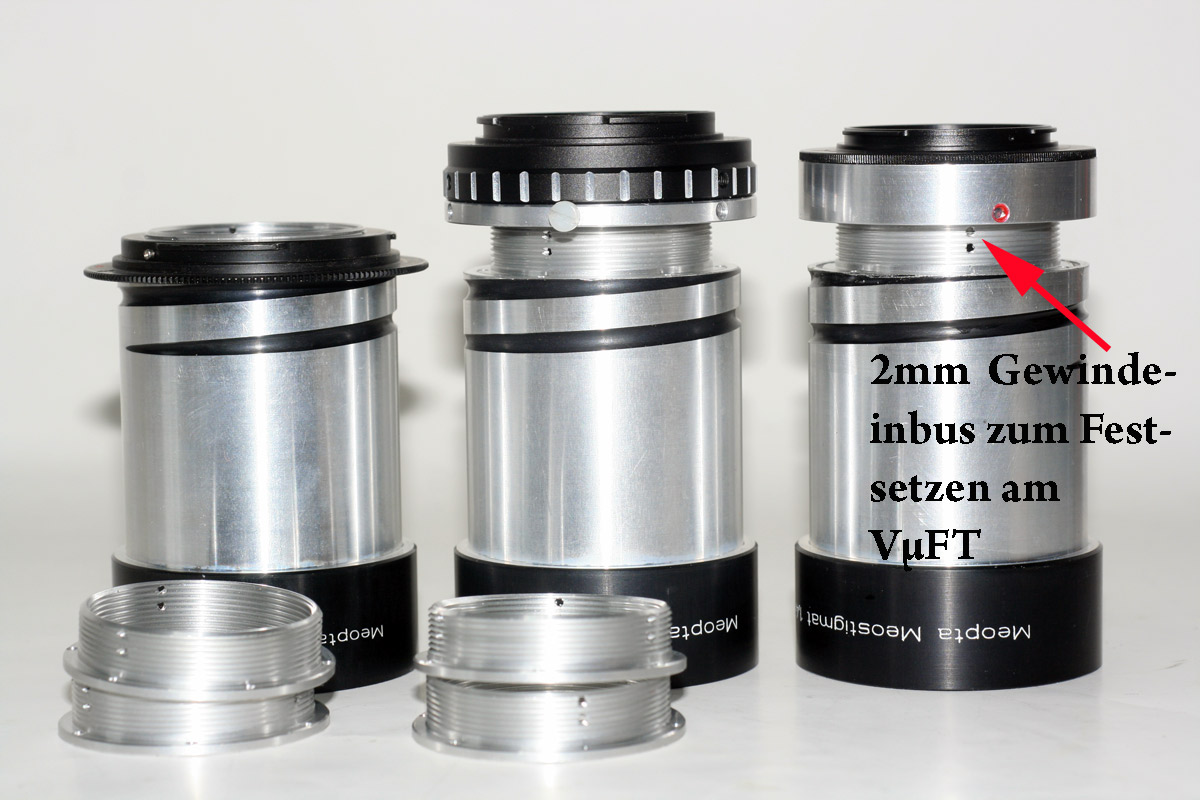

Hier mal die Anschlussvarianten im Bild...
Anhang 29571
Links im Bild ist die Anschlussart für M42 auf Canon Adapter zu sehen. In der Mitte beim VNEX reicht das "Einschrauben" in den Fokussiertubus, ebenso beim VµFT, wo jedoch mit 3 Stück M2 Gewindestiften "gesperrt" werden muss... also wie bei den Muttern setzen diese Gewindeschrauben das Anschluss-Stück am Fokustubus bei Bedarf fest.
Das Spezialteil besitzt ein M42 Aussengewinde, ein M39 Innengewinde und ist in Verbindung auch mit anderen Dingen aus dem System kombinierbar...

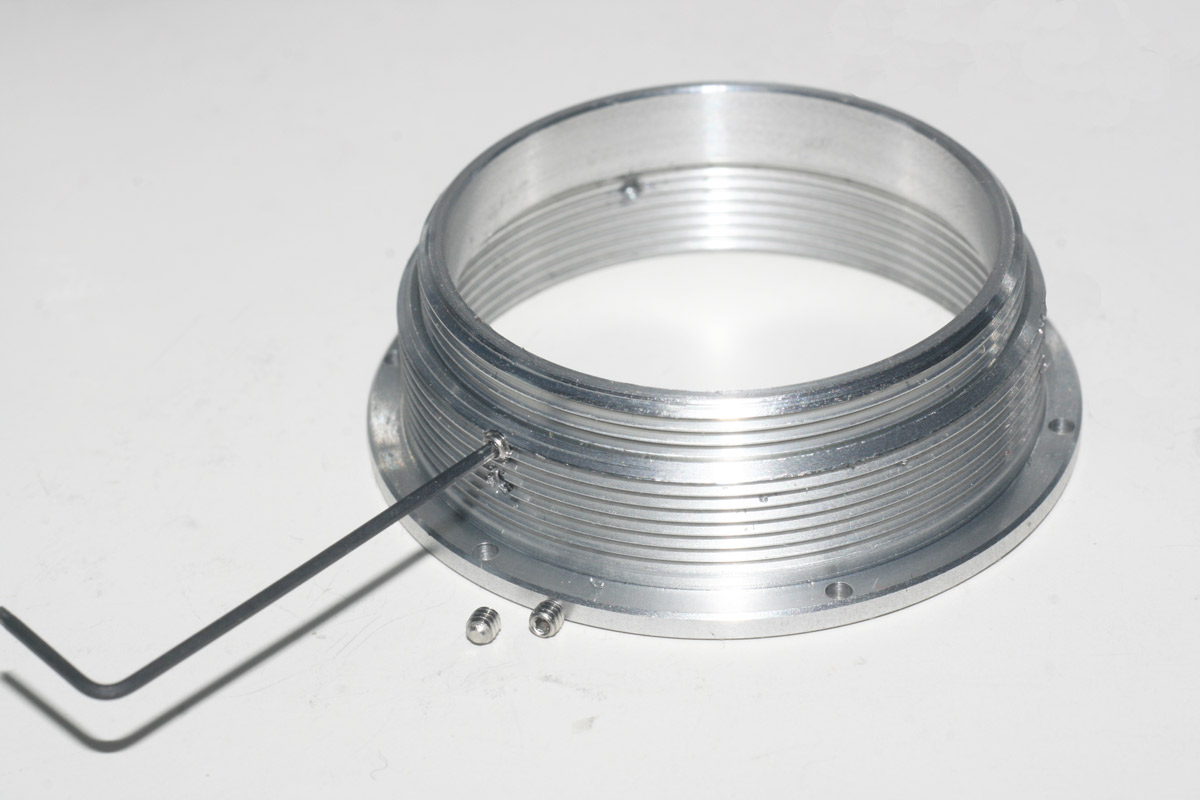

Hier erstmal eine Nahaufnahme:
Anhang 29572

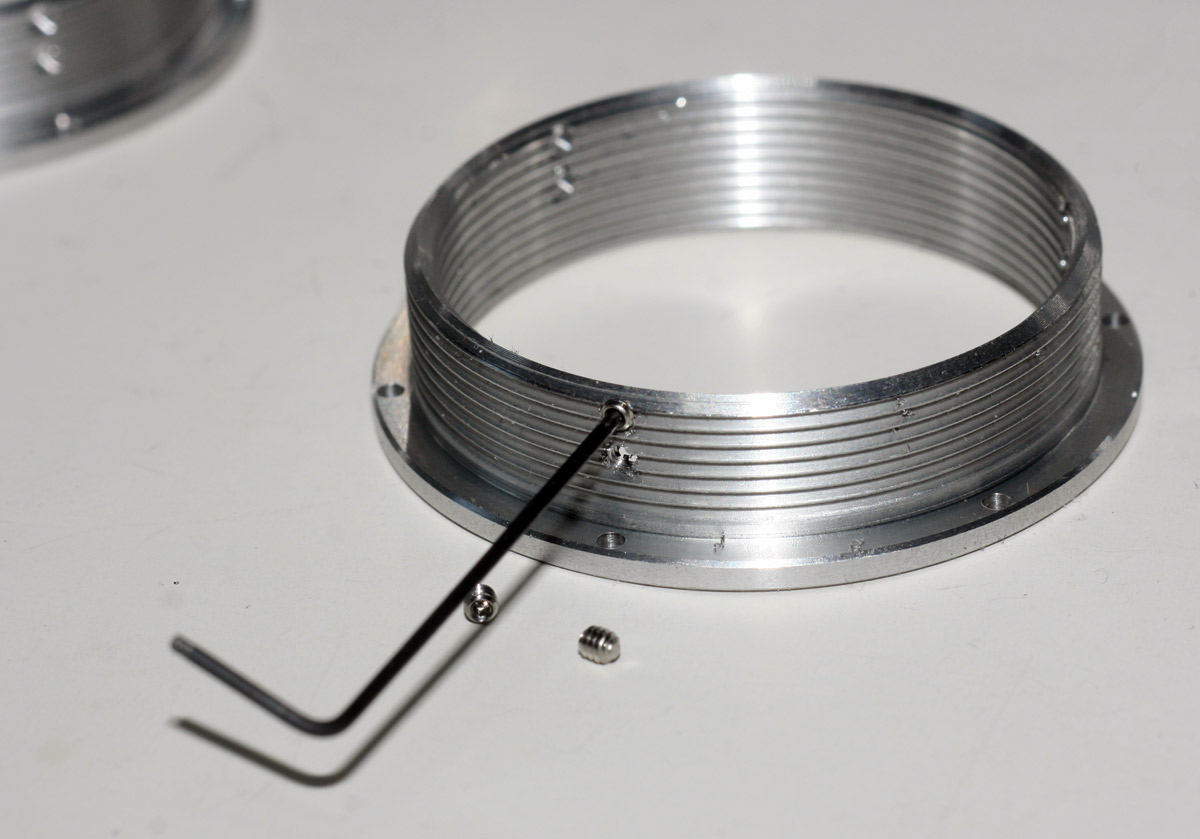

Eine der Aufgaben könnte z.B. wie von Goldmark schonmal nachgefragt, ein Übergang von M42 nach M39 unter Nutzung des 6mm Innenverbinders aus dem erweiterten Toolset des Systems werden...
Anhang 29573
Hierzu würde nur noch ein weiterer Ring benötigt, der ein M42 Innengewinde trägt.
Auch als unverselle Bastelplatte für die verschiedensten Dinge könnte man es abseits des Grundanliegens für die Meostigmat - Nutzung gebrauchen.
In einem der zukünftigen Läufe für das Zubehör werde ich dann auch noch eine passende M42 Aufnahme dazu basteln.
Mit diesen speziellen Anschluss-Stücken konnte der Durchmesser des Meostigmat Rücklinsendurchlasses durch den den neuen Anschlussteil von 34,5mm auf 37,22mm vergrößert werden, was die bisher schon geringe Rest-Vignettierung des Meostigmat Objektivs am Kleinbild-Sensor der Sony A7 in kritischen Situationen künftig vollständig eleminieren wird.
