Distagon 2,8/25 zerlegen

[mash]

Wenn mich nicht alles täuscht, ging es mit einem beherzten Drehen des gesamten vorderen Tubusteils...
Vorher bitte nochmal am gesamten Tubus gucken, ob da irgendwo ein kleines Madenschräubchen versteckt ist.... glaub da war eines..

(Hoffe ich erinnere mich grad richtig an die Dinger)...

LG
Henry

Ich habe nochmal geschaut, aber keine Madenschraube entdeckt. Und ich habe das Gefühl, schon etwas zuviel als beherzt dran gedreht zu haben :-)

[hinnerker]

Ok, halt stopp.. ich glaub das ging nur über den Ausbau der Geradführung.. und sollte von hinten/innen durchgeschraubt sein.

Das bedeutet, nachdem die Geradführung draussen ist, kommt der gesamte Tubus nach vorn rausgefahren.. und dann solltest Du von Innen auf der Objektivachse Schrauben haben und mit denen sollte sich der gesamte schwarze Tubusteil mitsamt Gravurring abschrauben lassen.

(ist aber wie gesagt "ewig" her und ich meine, das war zumindest beim 1.4er HFT Planar so, welches ich mal in zwei Einzelteilen - eben vorderen Linsentubus und rückwärtige Blendenmechanik - günstig als Bastelobjektiv bei Ebay "geschossen" hatte)... aber keine Garantie auf die Übertragbarkeit auf das 25er Distagon.

Wenn Du sicher bist im Wiedereinfädeln von Schneckengängen, würde ich das mal so versuchen.. Wenn Du die Rückseite mit dem QBM Stößel schon wieder sauber zusammenbekommst, so dürfte Dich das auch nicht vor große Probleme stellen.

LG
Henry

[mash]

Bis zum Schneckengang war ich auch schon gekommen. Dann blockierte aber noch die Blendensteuerung das Herausdrehen des Schneckengangs. Die muss ich dann noch abschrauben. Ich werde das Innere mit Fotos dokumentarisch festhalten, damit ich es wieder zusammenbauen kann.

Erst mal danke für die Hilfe, ich melde mich mit Neuigkeiten dann hier wieder...

[hinnerker]

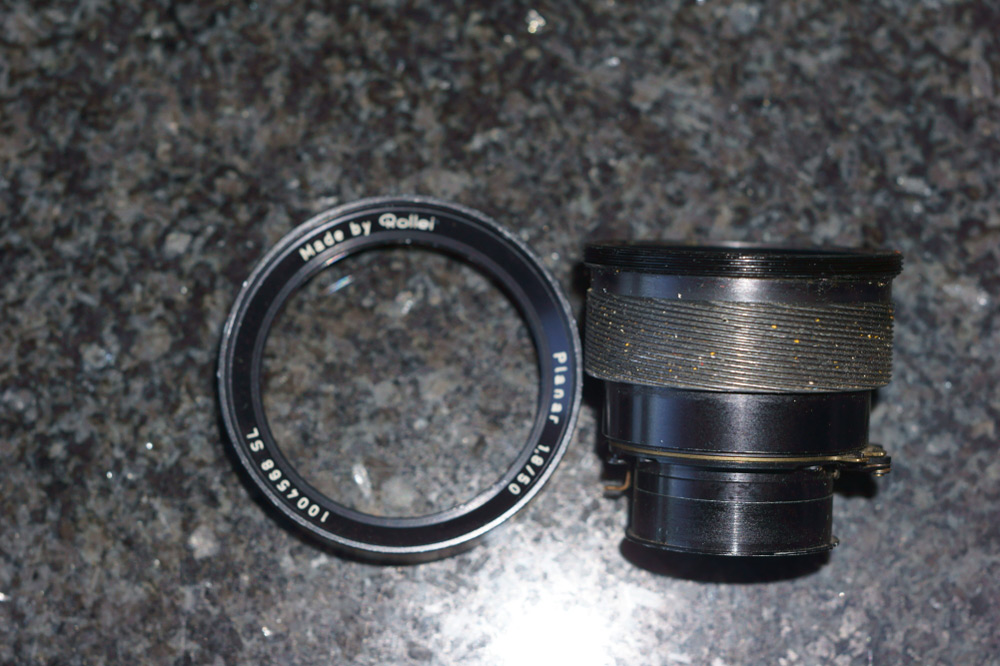

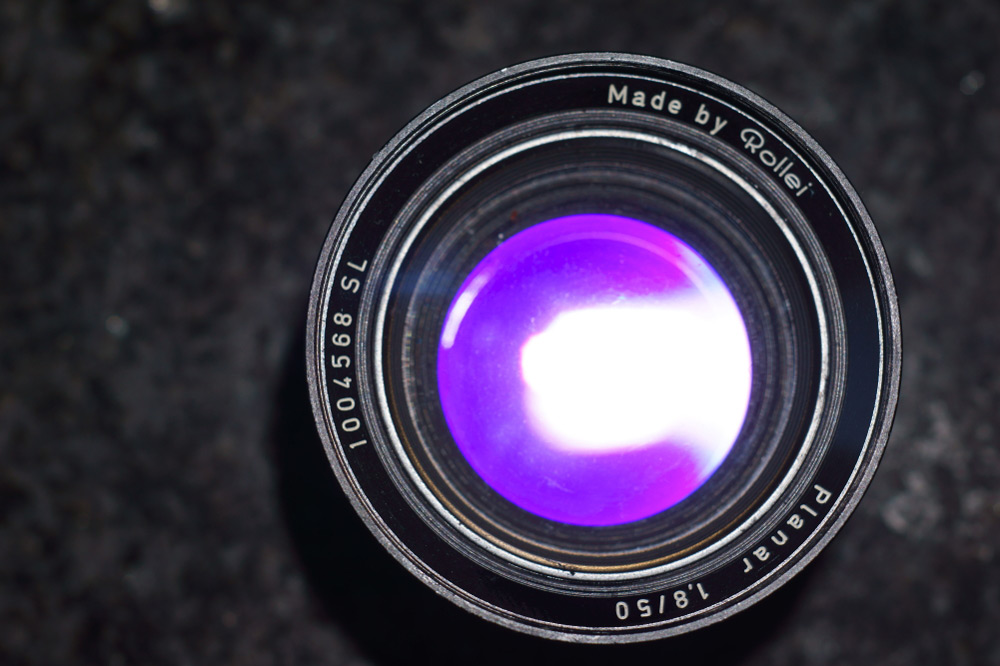

Beim 1.8er Rollei Planar funktionierte es auf jeden Fall mit dem Abschrauben des vorderen Tubus..





Ansonsten kann man es - da Du ja hier aus der Gegend kommst - eventuell mal bei irgendeinem Usertreffen ansehen..oder falls Du mal auf der Ecke sein solltest..

LG
Henry

[mash]

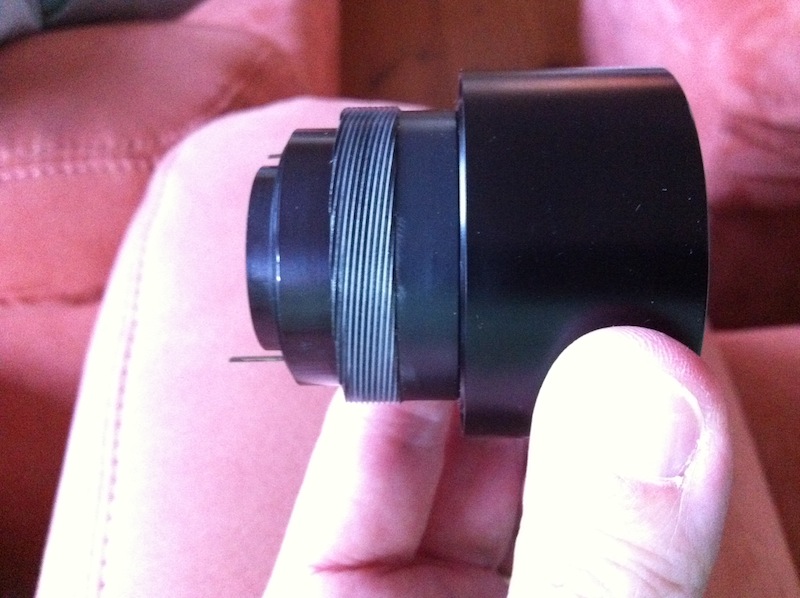

Das ist der vordere Teil des Objektivs, mit dem Tubus

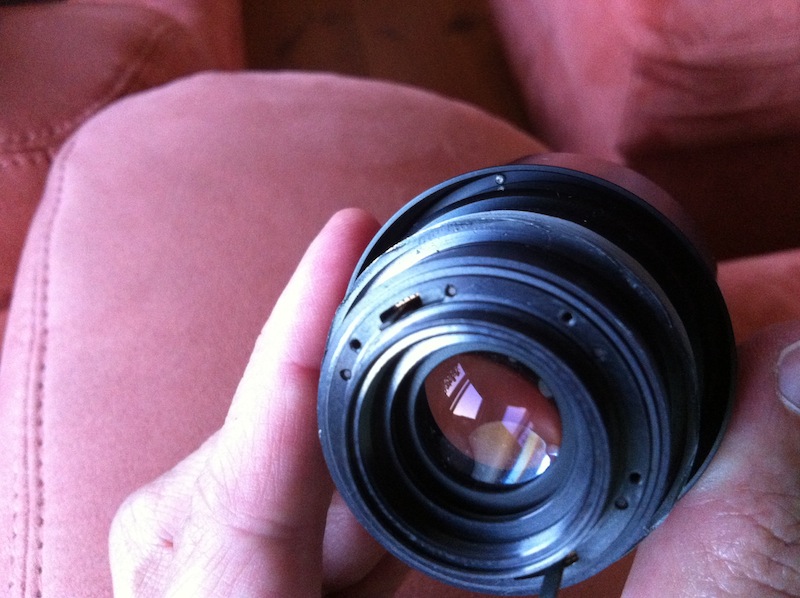

Hier sieht man, dass in dem Zwischenraum zwischen dem Tubus und dem Inneren Teil Schrauben von hinten zu sehen sind. Der Tubus hat auch etwas Spiel, wackelt auch ganz leicht. Der innere Teil mit dem Flansch ist fest, nur der äußere Tubus hat Spiel. Es sieht so aus, als wenn der äußere Ring mit der Beschriftung der Objektivdaten (Distagon... usw.) die Schrauben verdeckt. Kann es sein, dass der nur aufgeklebt ist? Oder mit Hilfe eines Gummiringes als Werkzeug abschraubbar?

[hinnerker]

Das ist der vordere Teil des Objektivs, mit dem Tubus

Hier sieht man, dass in dem Zwischenraum zwischen dem Tubus und dem Inneren Teil Schrauben von hinten zu sehen sind. Der Tubus hat auch etwas Spiel, wackelt auch ganz leicht. Der innere Teil mit dem Flansch ist fest, nur der äußere Tubus hat Spiel. Es sieht so aus, als wenn der äußere Ring mit der Beschriftung der Objektivdaten (Distagon... usw.) die Schrauben verdeckt. Kann es sein, dass der nur aufgeklebt ist? Oder mit Hilfe eines Gummiringes als Werkzeug abschraubbar?

Durchaus..

so wie man jetzt sehen kann, scheint der Tubusteil in der Tat von vorn geschraubt zu sein.. ich erkenne da die Enden von Schrauben an der Seitenwand, wo ich die Schraubenköpfe erwartet hätte (so war das jedenfalls damals beim 1.4er Planar aus meiner Erinnerung heraus befestigt).

Hinter dem Beschriftungsring/Gravurring ist eigentlich die häufigste Befestigungsart.. wird dann auch gleichzeitig mit zum Andruck des Fokusrings an den Helicoid und damit auch zur Justierung für den Unendlichkeitsanschlag benutzt. So funktioniert es auch beim Voigtländer Color Ultron für QBM und anderen.

Deshalb dachte ich, Du hättest diesen Standard-Weg bereits probiert... wenn nicht, so ist das auf jeden Fall der nächste Schritt, der eigentlich der erste hätte sein
sollen..

LG
Henry

[mash]

Das war's. Jetzt ist es zerlegt und ich habe die Kittlinse in der Hand.

Weitere Fotos kommen...

[hinnerker]

Glückwunsch.. Hartnäckigkeit zahlt sich aus..

[mash]

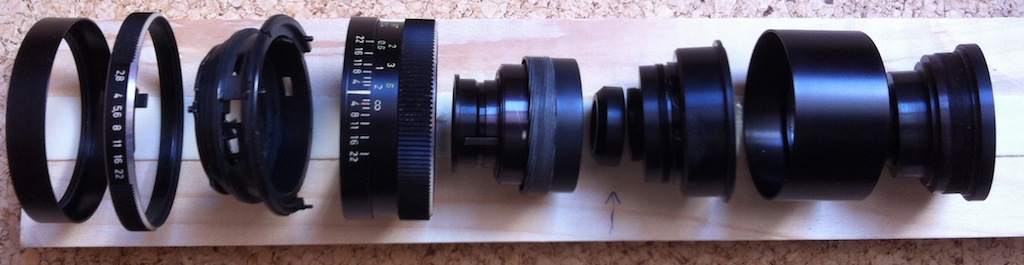

Hier mal die wichtigsten Gruppen in der Reihenfolge, wie sie montiert waren.


Die Stelle, wo die Kitlinse sitzt hat einen Pfeil.

Diese befindet sich jetzt seit gestern in einer Nagellackentfernerlösung. Die blinden Flecken haben sich jetzt regenbogenfarbig verfärbt. Vielleicht ein Zeichen, dass das Lösemittel langsam eindringt.

[mash]

Ich nochmal...

Nach drei Tagen Nagellackentferner, ist ein seltsamer Effekt aufgetreten. Die Schlieren in der Kitlinse sind verschwunden. Scheinbar ist wohl das Lösemittel in den Spalt mit dem gelösten Kit eingedrungen. Ich vermute mal, dass das sich wieder ändert, wenn er verdunstet ist. Oder hat der Nagellackentferner den Kit wieder neu verbunden?

Oder hat jemand noch eine andere Erklärung?
