Verstellbare Irisblende bei Dia-Projektionsobjektiven am SFT

[ulganapi]

Was ich inzwischen noch herausgefunden habe, bei 100mm Objektiven braucht man oft, wenn man unendlich erreichen will, Verlängerungsringe für 55mm, vorausgesetzt man will die Iris-Blende
am SFT einschrauben, damit sozusagen das Objektiv im SFT verschwindet.
Zwischenringe für Sony E sind zwar generell von Vorteil, nützen aber in diesem Fall wenig, weil die Objektive in der Regel nicht durch die lichte Öffnung des E-Bajonetts am Umkehrring des SFT passen.

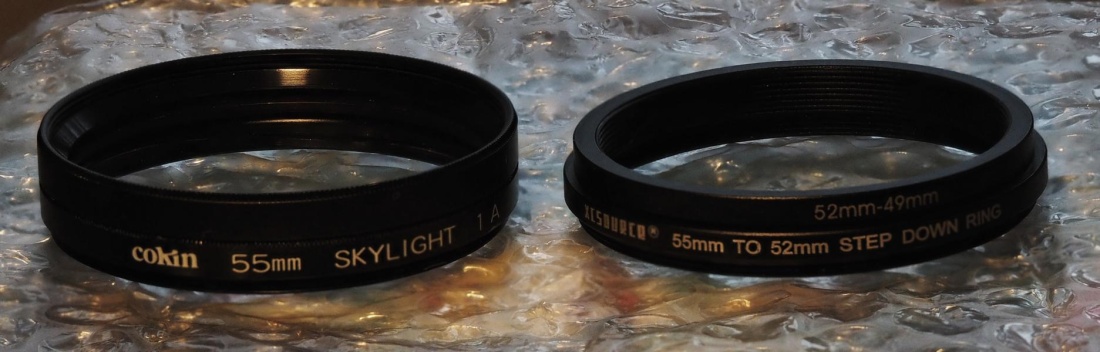

Verlängerungsringe für 55mm gibt es zwar nicht, aber wenn man Filter für 55mm ihres Glases beraubt, dann tun es die auch.

Gruß Dieter

[ulganapi]

Hier noch ein mir eigentlich nicht weiter bekanntes Dia-Projektor Objektiv namens chiyoko p-rokkor 2,5/85, ein Winzling mit knapp 40mm Länge und 35mm Durchmesser, vorne am Zierring 42mm
an der Fujifilm x-e3, das war mal bei einer Kamera mit dabei.
Jedenfalls bildet es interessant ab

Offenblende

am Crop vom Spinnennetz sieht man was halb abgeblendet passiert

und hier eins bei noch weiterer Abblendung


VG Dieter

[eos]

https://st.museum-digital.de/index.p...030&navlang=de

Grüße Claas

[ulganapi]

Heute habe ich mir ein Leitz Elmaron 2,8/100 in der silbernen Ausführung genommen und mit einer verstellbaren Iris-Blende versehen,
das sieht dann so aus an der A6000, könnte auch eine A7 sein, es ist ja ein Dia-Projektor Objektiv und leuchtet Vollformat natürlich aus.
Das Objektiv dürfte von Anfang der 60er Jahre sein.
Mit der aufgeschraubten Blende, Distanzringe an der Kamera, SFT 52,5, SFT 42,5 in Retrostellung, 2 bis 3 Filterrahmen 55 Durchmesser, Irisblende mit Aufsatzstück Durchmesser 55
der vordere Ring hat ein Gewinde für die Sonnenblende

Das ganze ohne Iris-Blende


Mit Blende etwa 5,6

etwa 5,6

offene Blende

leicht abgeblendet etwa 4

[CanRoda]

Aus was hast Du die Irisblende ausgebaut bzw. woher erworben? Das mit der Aufsteckblende ist so nun sehr professionell.
Beste Grüße Ulrich

[ulganapi]

Hallo Ulrich,

die Irisblende war gebraucht und stammt laut Verkäufer aus einer optischen Bank. Nun, wenn man so etwas bauen will, dann braucht man am besten eine preisgünstige China Irisblende mit einem Öffnungsdurchmesser
von etwa 40mm, hat man die dann braucht man bei diesem Leitz Elmaron 2,8/100 zwei oder drei 55er Filterringe (ohne Glas). Die Irisblende habe ich an der Innenseite mit einem 49er Reduzierring und dann mit einem 49-52 und einem 52-55 Reduzierring versehen(geklebt), damit man das alles zusammenschrauben und an Henrys SFT schrauben kann

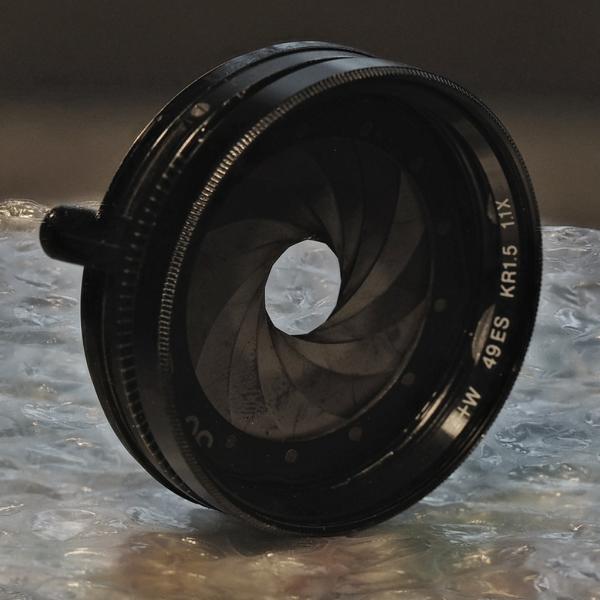

so sieht die Blende ohne die Ringe aus

vorne (mit 49er Gewinde für die Sonnenblende)

hinten (hier sieht man das angeklebte 49er Gewinde, das in den Reduzierring geschraubt wird)


alles zusammen


Also professionell ist das natürlich nicht, aber es funktioniert sehr gut und man kann es ohne weitere Maschinen machen. Wenn ich nochmal eine mit einer China-Irisblende bauen sollte würde ich eine mit Außendurchmesser
60mm und Innendurchmesser mit ca. 40mm nehmen und dazu einen passenden Step-up ring von 55 auf 62, das würde alles noch einfacher machen.

Gruß Dieter

[CanRoda]

Also das sieht auch im Detail wirklich gut aus und die runde Öffnung sehr schön. Dank für Deine Darstellung!
Grüße Ulrich
