Zeiss Tessar 2.8/50 Blenden gereinigt Problem

[yakini]

Hey Rick,

herzlichen Dank für deine ausführliche Antwort.

Am A/M Schalter scheint alles in Ordnung zu sein, die Feder ist auch straff genug, der Stift verschwindet ganz. Ich denke auf dieser Seite ist das Problem nicht zu finden.

Vielleicht habe ich doch beim Zusammenbau noch etwas falsch gemacht.

Ich habe jetzt den rückwärtigen Deckel ab. Wenn ich die Blende am Blendenring drehe öffnet sich die Blende ganz. Verschließe ich sie mit dem Blendenring wieder, wird die Blende geschlossen. Ab etwa Blende 11, läuft aber der kleine Mitnehmer am inneren Ring nicht weiter mit zurück.
Schiebe ich den kleinen Mitnehmer von Hand läuft die Blende von einem Ende zum anderen butterweich.

Das Problem scheint bei dem kleinen silbernen Hebel auf der gegenüberliegenden Seite zu liegen. Diese kleine Feder meinte ich im Ausgangstext. Die scheint mir nicht straff genug, den silbernen Hebel wieder bis zum Ende zurück zu drücken. Entweder ich hab die falsch eingebaut, weil das ist so ziemlich das friemeligste, was man beim Zusammenbau machen muss, oder sie ist wirklich zu lasch. Da fällt mir aber auch nicht ein, wie ich die tauschen könnte und woher ich eine nehmen sollte.

Was mir durch den Kopf ging, man könnte doch die Automatik tot legen, in dem man den kleinen Knubbel des inneren Ringes irgendwie mit dem Mitnehmer, des Blendenringes verbindet. Brauchen kann ich die Automatik eh nicht.
Nur hab ich keine Idee, wie...

Fotos gehen immer noch nicht anzuhängen...

[Rick]

Fotos anhängen erst ab 5. Beitrag, soweit ich weiß. Bist bald soweit .

Wie hochladen findest Du hier:

https://www.digicamclub.de/showthrea...l=1#post242548

Zurück zum Topic.

Du meinst die Metallwippe auf der gegenüber liegenden Seite, die den inneren Ring mit den Blendenlamellen dreht, oder?

Wenn ja, dann stell mal das geöffnete Objektiv auf Blende 22 und drücke dann die Wippe nach innen (öffnet Blende). Ist der Druck gegen die Feder spürbar? Wenn Du die Wippe loslässt, sollte diese wieder in ihre Ausgangsposition zurückspringen und damit die Blendelamellen wieder schließen.

Wenn lascher Gegendruck, dann ist vielleicht eine der Feder-Enden aus ihrer Position gesprungen und die Feder kann daher keinen Druck aufbauen. Ich könnte Dir bei Bedarf übermorgen ein Bild erstellen, welches Dir zeigen würde, wie genau diese Feder sitzen muss.

Schaut man von der Seite auf die Wippe (Objektivfront unten, Rückseite oben), dann zeigt das obere, vordere, ca. 2cm lange Ende der Feder nach rechts und liegt "eingeklemmt" zwischen Tubus und dem oberen Bügel der schwarzen Wippenhalterung. Das untere, hintere Ende der Feder ist ca. 5mm lang und drückt die Wippe nach links und damit um die Achse nach vorne.

Auf jeden Fall kann ich nun Dein Problem nachvollziehen.

Sollte aber tatsächlich diese Feder defekt sein, dann würde ich es nicht selbst machen, sondern bei Frau Schönfelder (Feinmechaniker Meisterin und Profi für DDR Objektive) von der Fa. Olbrich in Görlitz anfragen.

Zwar ließe sich die Halterung abnehmen (2 Schrauben) und die Halterungsbügel für den Stift innerhalb der Feder sowie der Wippe dann "aufbiegen", aber das grenzt dann schon an Filigran-Reparatur, vom Wiedereinsetzen in den Lamellenring ganz zu schweigen. Und das wirkliche Problem würde dann wahrscheinlich die Besorgung einer solchen Feder sein. Vielleicht findest Du ja ein anderes defektes Objektiv, bei dem die Wippen-Mechanik in Ordnung ist. In welchen andere CZJ Objektiven das baugleiche Teil enthalten ist, weiß ich nicht.

Ich denke, jetzt bin auch ich mit meinem Latein am Ende.

Viel Erfolg

Rick

[yakini]

dein Latein ist gar nicht so schlecht...

Ich hatte das Teil mit der Wippe auch ausgebaut, ich hatte alles auseinander, als ich die Blendenlamellen gereinigt habe.
Auch die Wippe mit der Feder war draußen.

Jetzt hatte ich das ding noch mal draußen und habe gesehen, das die Löcher in dem Halter, wo die beiden Schrauben durchgeführt sind, größer sind, als die Schrauben. Man kann die Höhe ein wenig justieren. Nach dem ich das soweit es ging nach oben (hinten) justiert habe, ist das Problem kleiner geworden, aber noch nicht ganz weg. Jetzt fehlt noch ein kleines Stück. Mit "Schwung" funktioniert es, mit Drehen am Blendenring nicht ganz. Die Feder scheint zu lasch und es klingt als ab da innen noch was im Weg wäre und schabt.

Ich nehm es nochmal auseinander. Die Feder lässt sich einzeln nicht wechseln, die Achse sieht aus wie genietet. Man braucht wahrscheinlich das ganze Teil mit der Wippe.

Gibts hier nen Flohmarkt, wo man fragen kann, ob einer Reste hat.

Ich habe schon einiges an Objektiven geordert, müssen aber erst mal ankommen. Dann schau ich mal ob ich aus mehreren eins machen kann.

Der Tipp mit der Feinmechanikerin lohnt meines Erachtens nicht, (trotzdem Danke) da wird man sicher mehrere Gebrauchte dafür kaufen können. Ich bin zwar nicht der Feinmechaniker vorm Herrn, aber Elektroniker, da gehts auch klein zu. Und diese Objektiv ist ja noch verhältnismäßig übersichtlich.

Mal ne Laienhafte Frage noch. Blendenlamellen schmiert man nicht mit irgendwas (Silkon o.ä.), oder?

[Rick]

dein Latein ist gar nicht so schlecht...

Ich hatte das Teil mit der Wippe auch ausgebaut, ich hatte alles auseinander, als ich die Blendenlamellen gereinigt habe.
Auch die Wippe mit der Feder war draußen.

Jetzt hatte ich das ding noch mal draußen und habe gesehen, das die Löcher in dem Halter, wo die beiden Schrauben durchgeführt sind, größer sind, als die Schrauben. Man kann die Höhe ein wenig justieren. Nach dem ich das soweit es ging nach oben (hinten) justiert habe, ist das Problem kleiner geworden, aber noch nicht ganz weg. Jetzt fehlt noch ein kleines Stück. Mit "Schwung" funktioniert es, mit Drehen am Blendenring nicht ganz. Die Feder scheint zu lasch und es klingt als ab da innen noch was im Weg wäre und schabt.

Hast Du die Wippe richtig mit dem inneren Ring für die Lamellen verbunden. Falls es nicht richtig sitzt, kann es schaben, sollte aber auf keinen Fall.

Ich nehm es nochmal auseinander. Die Feder lässt sich einzeln nicht wechseln, die Achse sieht aus wie genietet. Man braucht wahrscheinlich das ganze Teil mit der Wippe.

Denke ich auch.

Gibts hier nen Flohmarkt, wo man fragen kann, ob einer Reste hat.

Sag uns wo und wir kommen alle mit

Ich habe schon einiges an Objektiven geordert, müssen aber erst mal ankommen. Dann schau ich mal ob ich aus mehreren eins machen kann.

Der Tipp mit der Feinmechanikerin lohnt meines Erachtens nicht, (trotzdem Danke) da wird man sicher mehrere Gebrauchte dafür kaufen können. Ich bin zwar nicht der Feinmechaniker vorm Herrn, aber Elektroniker, da gehts auch klein zu. Und diese Objektiv ist ja noch verhältnismäßig übersichtlich.

Erst anfragen, Olbrich ist wirklich günstig. Noch günstiger soll Herr Urban sein, damit habe ich aber keine Erfahrung.

Mal ne Laienhafte Frage noch. Blendenlamellen schmiert man nicht mit irgendwas (Silkon o.ä.), oder?

Bloß nicht ! Lamellen und die inneren Ringe der Blende werden entweder mit Waschbenzin (falls Plastik vorhanden) oder besser mit Acetone komplett gesäubert. Vorsicht ... Acetone löst Plastik. Manche nutzen auch Bremsenreiniger. Wie beim Fett zur Schmierung hat jeder seine Vorlieben. Die Lamellen und die Ringe müssen aber nach Säuberung, egal wie, bei der geringsten Berührung flutschen.

Man vermeidet außerdem, dass Fett in die Blendenmechanik eindringt. Erstens verharzt das Fett nach längerer Zeit (Lamellen kleben) und zweitens beschlagen die Linsen von innen, z.B. wenn das Objektiv länger in der Sonne oder im heißen Auto liegt.

Gruß, Rick

[yakini]

so... geschafft... danke für die Anregungen, manchmal braucht es nur einen kleinen Denkanstoß...

Ich habe diese Wippe, mit der Feder nun doch noch mal herausgefummelt und mit ein wenig Feinmechaniker-Gewalt die Gabel aufgebogen, die Feder entnommen ein wenig dran herum gebogen und alles wieder zusammen gebaut.


(Fotos gehen jetzt auch.. wenn auch 10 x bearbeitet.. 300kb max... oh je in einem Fotoforum...)

Absolut wichtig ist das Justieren mit den Beiden Schrauben, es geht nur um Teile von Millimetern, die aber die Leichtgängigkeit und Wirksamkeit der Feder sehr beeinflussen.

Jetzt fühlt es sich an wie ein neues.

Eigentlich nur ein Tessar unter vielen und man hätte es leicht gegen ein anderes austauschen können. Aber dieses ist mir besonders lieb, obwohl ich noch nie ein Foto damit geschossen habe, aber dieses hat mir mein Vater hinterlassen. Um so mehr bin ich froh und stolz es wieder hinbekommen zu haben.

Vielleicht hilft dem einen oder anderen dieser Beitrag auch mal weiter.

@Rick
Das mit dem Flohmarkt meinte ich hier auf das Forum bezogen.
Ich habe zum Lamellen reinigen Alkohol benutzt, hatte gerade nix besseres und hab sie auch nicht geschmiert, dacht mir schon sowas.

[Rick]

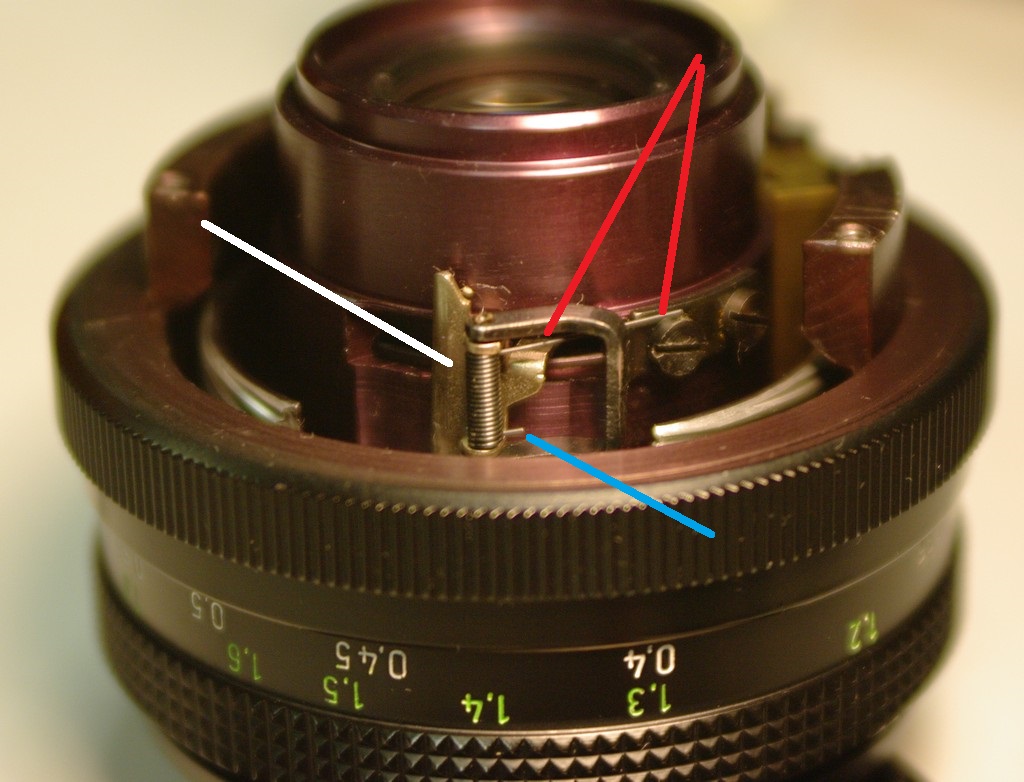

Hier noch das Bild mit der eingebauten Wippe und dem korrekten Sitz der Federenden.

Objektivposition im Bild: Front unten, Rückseite oben.

Farbstriche:

Rot = Oberes, vorderes, 2 cm langes Federende
Blau = Unteres, hinteres, 5 mm langes Federende, drückt Wippe nach links bzw. über Achse nach vorn
Weiß = Wippe in Stellung Offenblende

Gruß, Rick

[yakini]

genau so ist es eingebaut, die Feder sieht ein wenig zernuddelt aus, aber es funktioniert jetzt.. danke
