Hallo Henry,Zitat von hinnerker
Das Meostigmat 1.3/35mm ist eigentlich nur ein relativ kleines Objektivsystem, dass ziemlich am Ende des langen und 52,5mm im Durchmesser betragenden Tubus eingeschraubt ist. Es sitzt - ähnlich einem Makro-Objektiv sehr tief im Tubus und hat eine ziemliche tiefe "Lichtfalle".. und das war der begrenzende/vignettierende Problembereich..
Nachdem ich die Linsengruppe komplett aus dem Tubus herausgeschraubt habe, hatte das "Rumpfsystem" nur eine Länge von 22mm und in ihm waren alle notwendigen Linsen angeordnet !!
Also hab ich das "Rumpfsystem" ohne den Tubus mal in den Adapter eingeschraubt..und die Vignettierungen/schwarzen Ecken bei Fokussierung auf unendlich, also wenn die Baugruppe dem Sensor am nächsten kommt, waren auf ein absolut erträgliches Maß reduziert. !!
ich sitze gerade an der Adaptierung meines Exemplars und komme an dieser Stelle nicht weiter. Da das auch für andere irgendwann interessant sein könnte, frage ich lieber hier im Thread anstatt per PN.

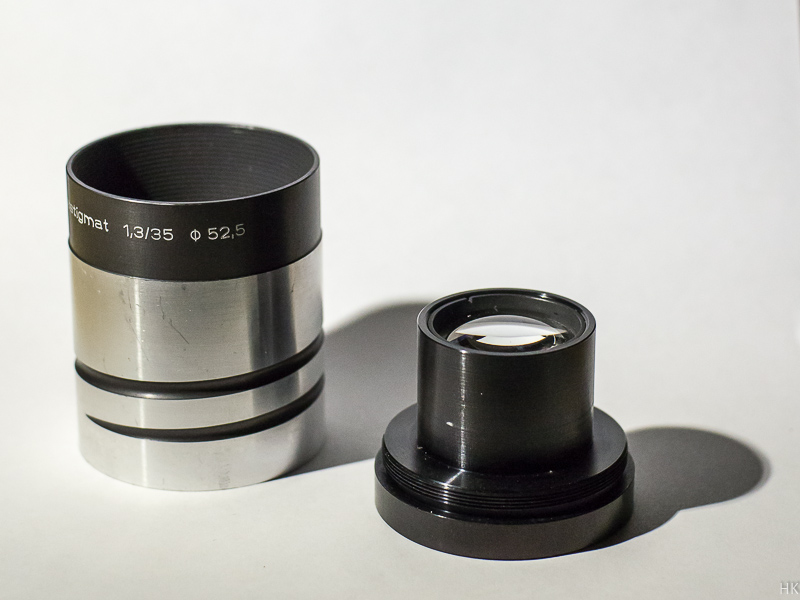

Wenn ich das Objektivsystem aus dem Tubus herausschraube, sieht das völlig anders aus als in Deiner Abbildung (und zwar nicht nur weil es dummerweise anders herum als Du fotografiert habe):
Für mich sieht es so aus, als hättest Du den unteren Rand des Objektivs (unterhalb des auch bei mir sichtbaren Gewindes) komplett abgedreht und darauf den silbernen Gewindetubus befestigt, der in deinem Foto zu sehen ist. Oder gibt es noch etwas auseinander zu schrauben an dem von mir hier abgebildeten Teil?
Falls das Teil sowieso auf die Drehbank muss: Spricht irgendetwas dagegen, den kompletten schwarzen "Kragen" samt dem darauf befindlichen Gewinde abzudrehen?
