Contax-Balgen mit Yashica-ML-Macro-55mm-1-2.8 an EOS

[digifret]

Da ich für unserem Museum Diapositive kopieren musste sah ich mich mal um hier und kam hier auf dem gleichen Balgengerät was ich besitze und dem Ansatz für Dias.
Natürlich hatte ich das gleiche problem , konnte das vollformat nur zur hälfte aufnehmen.

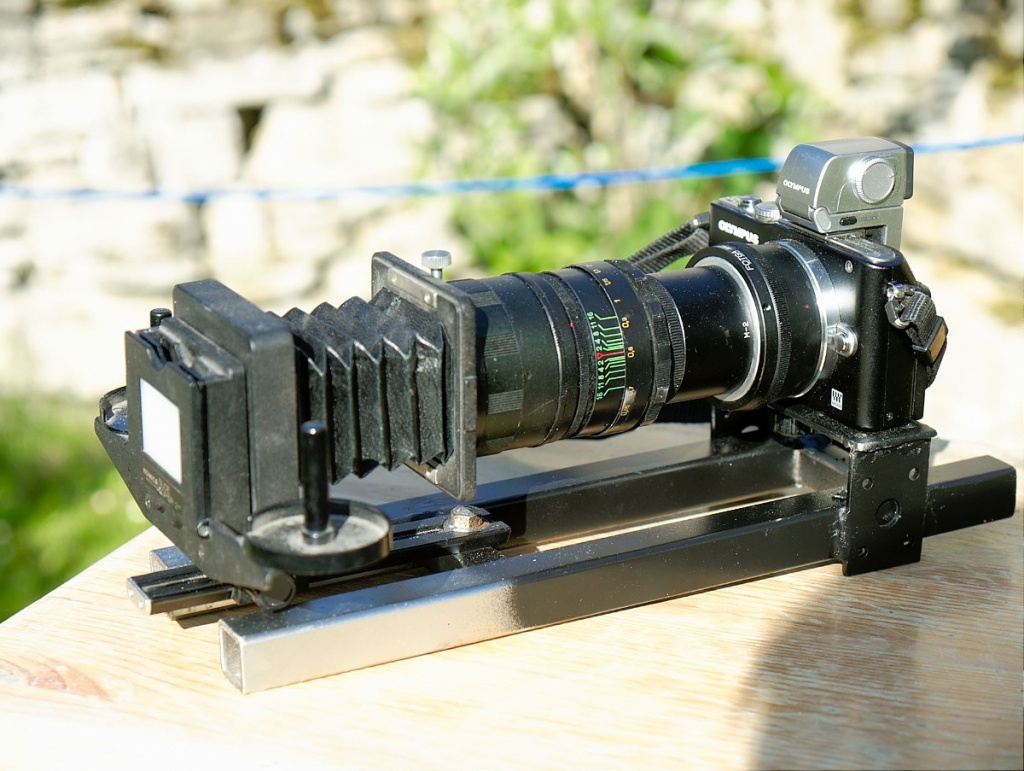

Nachdem ich ein wenig experimentiert habe schweisste ich mir einen Sockel, und eine möglichkeit meine Pen darauf zu schrauben. das Diakopendium an der anderen Seite.
Ein M42 adapter wodrauf ich einen Zwischenring schraubte, (30mm) ein Helios 50mm, wieder einen Zwischenring (35 mm ) da der Balgen zu kurz war.
Nun habe ich genau das 24x36 Format Dia auf meiner mFT Pen .
Die Entfernung des Dias zur Sensor Ebene ist ca 25 cm.
In einer halben Stunde habe ich mir so ca 150 Dias Kopieren können.
Qualität viel besser wie mit meinem Supermarktdiascanner .
Pierre

Alles mit Material was ich hier rumliegen hatte.

[dmcp]

hallo,

ist schon lustig, ich habe das gleiche Problem und am letzten Regenwochenende versucht, es zu lösen. Ich habe 4 Balgengeräte unterschiedlicher Hersteller rumzuliegen und mit keinem davon ging es. Natürlich sind die Balgengeräte untereinander völlig inkompatibel, was den Schienendurchmesser, den Abstand und die Aufbauhöhe betrifft, wäre ja auch zu schön gewesen...
Das Crop-Faktorproblem ist schon übel, da die Balgengeräte eben gerade nicht gestatten, das Objektiv nah genug an die Kamera bzw. APS-C-Sensor heranzubringen. Ohne Sägen an den Balgengeräten geht es nicht, da man mit der Abbildungsformel die nötigen Abstände einfach ausrechnen kann ! Inzwischen habe ich auch eine Selbstbaulösung geschaffen mit der NEX und einem 50mm-Objektiv, ganz passabel.

Was mich aber komplett verwundert ist ein original Novoflex-Balgengerät mit 100mm-Novonar Objektiv und Diakopiervorsatz. Irgedwas ist da oberfaul, das Objektiv hat mit angeschlossener NEX ( über M42-Adapter ) innerhalb des Balgenverschiebebereiches den Schärfepunkt bei über 2 m Distanz ! Das Dia sitzt aber irgendwo zwischen 5 und 10 cm Abstand. Was ist da los ? Hat jemand Erfahrungen mit dem Novoflex-Gerät ?

Gruß dmcp

[Fraenzel]

Hallo DMCP,
die von Novoflex entwickelte Diakopiereinheit Balcop wurde für das Kopieren von Diapositiven am Kleinbildformat entwickelt. Unter Zuhilfenahme eines Balgengerätes und des Spezialobjektives Balflex 1:4,5/60 mm wurde so der geforderte Abbildungsmasstab erreicht.
Meine Experimente am APS-C Sensor zeigten mir, dass mit dem 1:4,5/60 mm Objektiv selbst bei minimalem Balgenauszug nur ein 20 x 14 mm Ausschnitt eines Dias ausgeleuchtet wurde.
Mit einem Vergrößerungsobjektiv von 75 mm Brennweite am Balgen ließ sich dabei ein Dia vollständig ablichten.
Ich verwende ein Rodenstock Ysaron 1:4,5/75 mm bzw. Will Wilon 1:4,5/75 mm erfolgreich zum Digitalisieren von Diapositiven.
Gruss Fraenzel

[dmcp]

Hallo,

also es geht um dieses Teil von Novoflex hier, über dessen Bedeutung und Funktion so gewisse Zweifel bestehen. Das Teil sieht ziemlich original aus, hat aber mit dem daran befindlichen Objektiv einen Schärfepunkt, der ungefähr 2 m hinter dem Dia liegt, wenn ich die NEX mit dem normalen M42-Adapter vorne am Balgen anbringe.
Merkwürdig, jedenfalls.
Grüße dmcp

[herbhaem]

Hallo Gerhard,

Du hat eine PN von mir !
Es könnte funktionieren. Wenn die "Nase" der Kamera (Gehäuse des internen Blitzes) nicht wäre, auf jeden Fall. Derzeit habe ich den Yashica 27mm Zwischenring eingesetzt, um mit dem Balgen am Blitz vorbeizukommen. Der dürfte aber zu lang sein, um 1:1,6 zu erreichen. Mit ca. 17 mm ginge es sich aus, den Balgen an der EOS anzusetzen.

[Loeffel]

Mit ca. 17 mm ginge es sich aus, den Balgen an der EOS anzusetzen.

Der Yashica Zwischenring #1 (13mm) reicht, um den Balgen an die 450D anzusetzen. Das müßte an der 7D auch reichen.

[herbhaem]

Der Yashica Zwischenring #1 (13mm) reicht, um den Balgen an die 450D anzusetzen. Das müßte an der 7D auch reichen.

Aha, dann werde ich mal eine Garnitur Zwischenringe für Canon kaufen. Dort ist meistens auch ein 13er dabei.

[Loeffel]

Hier jetzt nach Feierabend einfach noch mal zwei Bildchen zur Anschauung:



Kamera und Balgen kommen mit 13mm Zwischenring mühelos aneinander vorbei.

Ich bin mal gespannt auf Deine Einschätzung des 100mm Balgenkopfes. Das Teil steht auch noch auf meiner "Will-Haben"-Liste.

[Alfred E.]

Hi Herbert,
zur Zeit sind keine Yashica Zwischenringe in der Bucht zu haben, kann Dir meinen 13mm Ring leihweise mit dem Objektiv schicken, dann hat sich auch das Problem mit der Rückkappe erledigt,
weil da nur ganz spezielle passen. gib kurz bescheid, dann geht das Paket raus.
LG
Gerhard

[herbhaem]

Hallo Gerhard,

o.k., gerne.

Hallo Stefan,

vielen Dank für die Abklärung der geeigneten Zwischenringlänge.
