Auto Revuenon 2.8/35 feste Blende

Hallo zusammen,
mein Name ist Phillipp, bin 24 Jahre alt und komme aus Südhessen ;)

habe bei meinem Paps ein Auto Revuenon 35mm 1:2.8 im Schrank gefunden.
Das gute Stück liegt da bestimmt schon 15-20 Jahre unbenutzt und in einer kleinen Tasche rum, kam also leider kein Licht dran.
Die Linsen sind frei von Kratzern und Pilz ist zum Glück auch keiner zu sehn, nur leider bewegt sich die Blende kein Stück.

Hat jemand eine Anleitung wie ich die Blende wieder zum laufen bekomme oder ist das für mich als Anfänger zu schwer? Isopropanol hätte ich da ;)
Eine profesionelle Reinigung beim Fachhändler ist die Linse ja nicht wirklich wert.

lg Phillipp

Hallo Philipp,
dann will ich noch mal...
Ich vermute mal, dass das Objektiv eine automatische Springblende hat. Bei dem unteren Foto sieht man so einen geriffelten "Schieber". Der sieht mir so aus, als ob man mit dem Ding von A (wie Auto) nach M (wie manuell) umschalten kann. Im M-Modus sollte sich, wenn nix verklebt ist, die Blende öffnen und schließen lassen.
Gruss Fraenzel

Hi Fraenzel,

japs, das mit der Springblende weis ich ;) ganz soooo der Anfänger bin ich dann doch nicht, hihi :)
Habe das Objektiv vorhin mal aufgemacht, also Unterteil ab. Ich kann die Blende nun auch per Hand bewegen, also Blende schließen und öffnen geht, aber eben nur sehr schwerfällig.
Ich machen also die Blende per Hand zu und dann lässt sie sich auch mit dem Blendring wieder öffnen aber schließen geht nicht.
Man sieht auch sehr schön wie verschmiert/verklebt die Blendlamellen sind, die müssen also definitiv gereinigt werden!
Ich weis nur leide nicht wie ich an die Lamellen dran komme, weil ich sowas noch nie gemacht habe.

Hier mal noch Bilder, an den roten Pfeilen kann ich per Hand die Blende öffnen und schließen.

lg Phillipp

Schau mal auf das mittlere Foto in deinem letzten Posting, es sieht so aus, als könnte man von vorne an die Blende heran (oder zumindest an deren vordere Seite):

1. Den Ring mit der Aufschrift 'Auto Revuenon' abdrehen
2. Das vordere Linsenelement sollte sich nun herausnehmen lassen
3. Das mittlere Linsenelement wird durch den Ring mit den beiden Einkerbungen gehalten. Mit einem geeigneten Werkzeug (z.B. einer Schieblehre) lässt sich dieser herausdrehen
4. Das mittlere Linsenelement sollte sich nun herausnehmen lassen

Jetzt kannst du die Blende reinigen. An die Rückseite der Blende kommst du auf diesem Weg natürlich nicht - oder nur schlecht - heran. Ich würde es mit einem umgebogenen Wattestäbchen versuchen und zwischendurch die Blende oft bis sehr oft öffnen und schließen.
Vielleicht lässt sich das hintere Linsenelement (Foto #3) auch herausdrehen, dann kämst du von beiden Seiten an die Blende.
Vor dem Zusammenbau solltest du die Linsen noch mal reinigen.
Viel Erfolg!

Hi jack,
oki gut, das werde ich probieren.
Also so wie es aussieht kann ich das hintere Linsensegmet auch herrausschrauben. Ist nur mit so ner Art Kleber oder Versieglung "gesichert".
Verstell ich denn zwangsläuftig irgendwas am Objektiv beim herrausnehmen der ganzen Linsen? Muss ich da auf irgendwas achten?

lg Phillipp

Hallo Phillipp,

Ich denke du musst den Ring (Foto2) der um die Frontlinse ist und 2 Kerpen hat aufdrehen!
Dadurch wird sich die Frontlinse herausnehmen lassen und du hast Zugriff auf die Blende die du dann Reinigen kannst!
Ich glaub nicht das sich zwischen Frontlinse und Blende noch eine Linse befindet, kann aber sein, das ist von Objektiv zu Objektiv unterschiedlich!
Ein Versuch ist es werd!Am besten du bastelst/pfeilst dir einen "Schlüssel" aus Blech etc. der genau in alle beiden Kerpen gleichzeitig passt und drehst diesen ab, mit einem Messschieber wird es wohl nicht gehen!
Vorsicht vor der Linse das du diese nicht beschädigst! Auf keinen Fall mit Schraubendreher durch drücken oder dergleichen aufzudrehen die abrutschgefahr ist hoch und das Material von dem "Ring" nicht allzu hart!

Edit:Mach es so wie Jack gesagt hatt! Der Aufschriftsring ist evtl geklebt, kann aber auch geschraubt sein!

LG
Alex

Zitat:

---

Zitat von Phillipp

Hi jack,
oki gut, das werde ich probieren.
Also so wie es aussieht kann ich das hintere Linsensegmet auch herrausschrauben. Ist nur mit so ner Art Kleber oder Versieglung "gesichert".
Verstell ich denn zwangsläuftig irgendwas am Objektiv beim herrausnehmen der ganzen Linsen? Muss ich da auf irgendwas achten?

lg Phillipp

---

Ich würde es dann erstmal von hinten probieren... weil Du halt nur die Rücklinse herausschraubst..

Vermutlich wirst Du nix verstellen.. die Linsen haben eine klar definierte Position.

Ansonsten mit dem Eding ober und unterhalb des Trennungspunktes eine Edding Markierung anbringen, damit Du weißt, wo das Ganze wieder zu landen hat beim Zusammenbau.

Du solltest aber vorher Feuerzeugbenzin oder Aceton für die Reinigung der Blendenlamellen bereitstehen haben. Jack hat ja im Grunde schon beschrieben, wie Du das mit den QTipps dann machen solltest.

Viel Glück.. ist kein Hexenwerk

LG
Henry

Danke für eure Hilfe,
ich bin an der Blende dran.Allerdings von vorne, weil ich hinten die angesprochene Versieglung durch abdrehen nicht knacken konnte.
War echt kein Hexenwerk, wenn man mal weis wie es geht ;)

Zitat:

---

Zitat von hinnerker

Du solltest aber vorher Feuerzeugbenzin oder Aceton für die Reinigung der Blendenlamellen bereitstehen haben. Jack hat ja im Grunde schon beschrieben, wie Du das mit den QTipps dann machen solltest.

---

Isopropanol geht aber auch oder?

lg Phillipp

zu früh gefreut, natürlich ist unter der Linse unter der Frontlinse noch eine Linse die nur von hinten herrausnehmbar ist *grrrrr*

da muss ich wohl doch von hinten ran, hat jemand einen Tipp wie ich diese Versieglung/Verklebung lösen kann?

lg Phillipp

Zitat:

---

Zitat von Phillipp

...

Isopropanol geht aber auch oder?

lg Phillipp

---

Ginge auch, hat aber einen Wasseranteil, der sich nicht so schnell verflüchtigt wie z.B. Aceton. Da kannst Du direkt zugucken, wie es das Öl mitnimmt bei Abtrocknen..
Gerade wenn man die Lamellen im eingebauten Zustand reinigt, kann sich schnell das Zeug in die Ritzen der Blendenführung verirren.. und Feuchtigkeit bekommst Du da nur schwer wieder raus.. deshalb bevorzuge ich aus Sicherheitsgründen Aceton.. das ist definitiv raus aus dem System, bevor Du es wieder geschlossen hast.

LG
Henry

Hey Henry,
oki verstehe, da ist Aceton echt besser. Habe jetzt Isopropanol genommen, da ich leider kein Aceton habe. Werde das ganze nun über Nacht stehen lassen, dann sollte alles verdunstet sein denke ich.

Habe jetzt auch gar nicht diese Verklebung öffnen müssen, habe einfach ganz hinten das Teil abgeschraubt und dann konnte ich zwei Linsen + 1 Abstandshalter herrausnehmen und schon war ich an den Blendlamellen ;)
Von vorne sieht man jetzt zwar noch den ganzen Dreck aber die Blende geht wieder und das ist ja die Hauptsache.

Danke an euch alles für eure Hilfe !!! :)

lg Phillipp

Diese letzte vordere Linse sieht so aus, als könnte man sie vielleicht doch von vorne herausnehmen. Für solche Fälle habe ich mir beim Augenoptiker einen kleinen Saugnapf gekauft, mit dem sich normale Menschen harte Kontaklinsen aus den Augen zuzeln. Kostet ca. 2 €, funktioniert mit Unterdruck und zerkratzt nicht die Linse.

Zitat:

---

Zitat von Phillipp

zu früh gefreut, natürlich ist unter der Linse unter der Frontlinse noch eine Linse die nur von hinten herrausnehmbar ist *grrrrr*

da muss ich wohl doch von hinten ran, hat jemand einen Tipp wie ich diese Versieglung/Verklebung lösen kann?

lg Phillipp

---

Wie jetzt? Du hast alle beiden Frontlinsen herrausgenommen und da ist immer noch eine Linse die den Weg zur Blende versperrt?
Also das mit der verklebten Linse find ich ganz schön Heikel! Also ich habe da keine Idee, dünne Angelschnur!?

Habe jetzt doch noch die Linse raus bekommen und konnte somit auch die Blende von vorne reinigen.
Habe jetzt alle Linsen aus dem Objektiv draußen ;)

@Crystex: Die von dir angesprochene mittlere Linse, die sich vor der Blende befindet besteht aus 2 Linsen + Abstandshalter dazwischen, hatte ich anfangs nicht gesehn.

@Jack: Das wäre echt praktisch, ich glaube da hol ich mir morgen früh gleich mal einen, muss die Linsen ja auch wieder einsetzen ;) Die 2€ sind gut investiert !

lg Phillipp

Zitat:

---

Zitat von Phillipp

Habe jetzt doch noch die Linse raus bekommen und konnte somit auch die Blende von vorne reinigen.
Habe jetzt alle Linsen aus dem Objektiv draußen ;)

@Crystex: Die von dir angesprochene mittlere Linse, die sich vor der Blende befindet besteht aus 2 Linsen + Abstandshalter dazwischen, hatte ich anfangs nicht gesehn.

@Jack: Das wäre echt praktisch, ich glaube da hol ich mir morgen früh gleich mal einen, muss die Linsen ja auch wieder einsetzen ;) Die 2€ sind gut investiert !

lg Phillipp

---

Das ist schön,viel Spass beim Reinigen und vor allendingen benutzen des Objektivs ;-)
Das mit dem Abstandshalter hatt ich auch schon mal, die 2 Linse ist dann meist nur rein gelegt!
Ich glaub ich muss auch mal zum Augenoptiker sowas besorgen!
Ob es Saugnäpfe gibt die so stark ,aber klein, sind die einen Aufschriftsring rausdrehen/ziehen können der festsitz?

Zitat:

---

Zitat von Crystex

Ob es Saugnäpfe gibt die so stark ,aber klein, sind die einen Aufschriftsring rausdrehen/ziehen können der festsitz?

---

hmm vielleicht.
also da die meisten ja geschraubt sind, geht es mit Gummiringen am besten denke ich.
Bei meinem Objektiv hier, habe ich einfach einen Dichtungsring (50mm) genommen, ging prima.

lg Phillipp

Zitat:

---

Zitat von Phillipp

hmm vielleicht.
also da die meisten ja geschraubt sind, geht es mit Gummiringen am besten denke ich.
Bei meinem Objektiv hier, habe ich einfach einen Dichtungsring (50mm) genommen, ging prima.

lg Phillipp

---

Ich bin um ein Wissen Reicher, Danke (Bin "noch" Anfänger)! Aber wenn er geklebt ist sie es schlecht aus!
Canon FD Aufschriftsringe sind geklebt und eingerastet!
Mein 1.4/50 zieren 2 Bohrlöcher auf dem besagten Ring :-(
sonst hätt ich den nicht abbekommen.

Oh, da hast du Recht. Habe grad mal versucht den Ring von meinem FD 1.4/50 abzuschrauben mit der Gummiring-Methode, da tut sich rein gar nix.
Hatte echt gedacht, dass die auch geschraubt sind...

lg Phillipp

Zitat:

---

Zitat von Phillipp

Oh, da hast du Recht. Habe grad mal versucht den Ring von meinem FD 1.4/50 abzuschrauben mit der Gummiring-Methode, da tut sich rein gar nix.
Hatte echt gedacht, dass die auch geschraubt sind...

lg Phillipp

---

Da hast du jetzt auch was dazu gelernt ;-)

Tja man lernt eben NIE aus... ;)

Das habe ich heute morgen auch gleich wieder erfahren dürfen, als ich das Objektiv wieder zusammen gesetzt habe. Alle Linsen schön geputzt, eingesetzt, Schrauben festgezogen und auf meine 50D geschraubt.
Bei durchschauen dann natürlich alles unscharf... Also das ganze Teil noch mal aufgeschraubt und geschaut welche Linse falschrum drin sitzt. Nach einer halben Stunde hatte ich es dann endlich:clapping
Blende funktioniert wieder und allzu viel Staub ist auch nicht rein gekommen ;)

Hier mal noch 2 Testshots frei Hand (unbearbeitet).
1) f/2.8 2) f/2.8 crop 3) f/5.6 4) f/5.6 crop

lg Phillipp

Ich kenne jetzt das Objektiv nicht. Aber bist Du sicher, dass Du alles korrekt zusammengebaut hat? Entweder hast Du nicht richtig fokussiert oder irgendetwas stimmt da nicht. Bei Blende 5.6 müsste Dein Objektiv deutlich schärfer sein.

Hallo Phillipp,

erstmal Glückwunsch zur gelungenen OP!

Aber in der Tat sollte diese Linse, auch wenn das Ding nicht gerade ein guter Performer ist, abgeblendet auf 5,6 schon deutlich mehr Schärfe zeigen! Zumindest kann das mein Exemplar, welches als Frontdeckel einer Praktika dient, bei Blende 5,6 deutlich besser ;). Bist du sicher dass du alles richtig eingebaut hast?

Zitat:

---

Zitat von Salzknipser

erstmal Glückwunsch zur gelungenen OP!

---

Noch ist der Patient nicht übern Berg, glaube ich.

Zitat:

---

Zitat von Waalf

Noch ist der Patient nicht übern Berg, glaube ich.

---

Jo, ich glaub das kann der Chirurg noch deutlich verbessern.. :lol:


@Philipp,

so ein kleiner Tipp.. beim Ausbau von mehreren Linsen, speziell wenn noch Abstandshalter mit eingebunden sind, empfiehlt es sich, mit einem kleinen Marker oder Edding einen kleinen Punkt auf die Oberseite einer jeden Linse vor der Entnahme aus dem Tubus zu machen und damit die Einbaulage zu markieren. Auch hilft bei den Abstandshaltern ein kleiner Pfeil in das Objektivinnere, um die Lage genau zu haben. Die kann man nämlich auch verkehrt herum einbauen und dann sind unter Umständen die Abstandshalter schuld daran, dass es zu solchen Unschärfen kommt.

Beim Wiederzusammenbau entfernst Du dann mit ISOPROP Deine auf dem "Hinweg" angebrachten Markierungen und säuberst die Linsen, bevor Du sie wieder einsetzt. Du hast dann mit dem Tipp die Gewähr, das sich alles wieder in der richtigen Reihenfolge und Lage befindet.

Von einer "Genesung" des Patienten ist das, was man so sieht auf den Bildern, leider noch etwas entfernt.. und das dürfte von einem fehlerhaften Rückbau kommen.

hmm mist, zu früh gefreut...

Da muss ich dann wohl noch mal ran. Also die Linsen sind alle richtig rum eingebaut, da bin ich mir 100% sicher, weil wenn ich eine einzelne drehe, dann ist alles total verschwommen. Hatte ja beim Rückbau zuerst die eine Linse falschrum drin.
Dass es bei den Abstandsringen zwischen den Linsen einen Unterschied macht, daran hatte ich nicht gedacht. Wieder was dazu gelernt. Aber zum Glück sind es ja nur 2 Abstandsringe, sollte sich also herrausfinden lassen, wenn da einer oder beide nicht stimmen.

@Henry: danke für den Tip, werde ich in Zukunft immer so machen ;)

lg Phillipp

Die Führungen der Linsen sind sehr eng und so können die Linsen beim Einbauen schnell verkanten. Das Resultat ist eine Linse, die nicht ganz in ihrer Führung sitzt und das wiederum führt dann zu unscharfer Abbildung. Der von mir schon erwähnte Saugnapf ist da sehr nützlich: Du kannst damit die Linse genau senkrecht in die Führung einsetzen und anschließend noch ein wenig drehen, bis sie genau richtig sitzt.

Hi jack,
habe mir jetzt so einen Minisaugnapf beim Optiker geholt und er hat ihn mir sogar geschenkt ;)
Werde mich heute Nachmittag dann mal wieder an das Objektiv heranwagen ;)

lg Phillipp

Ich bin gespannt auf das Ergebnis! :yes:

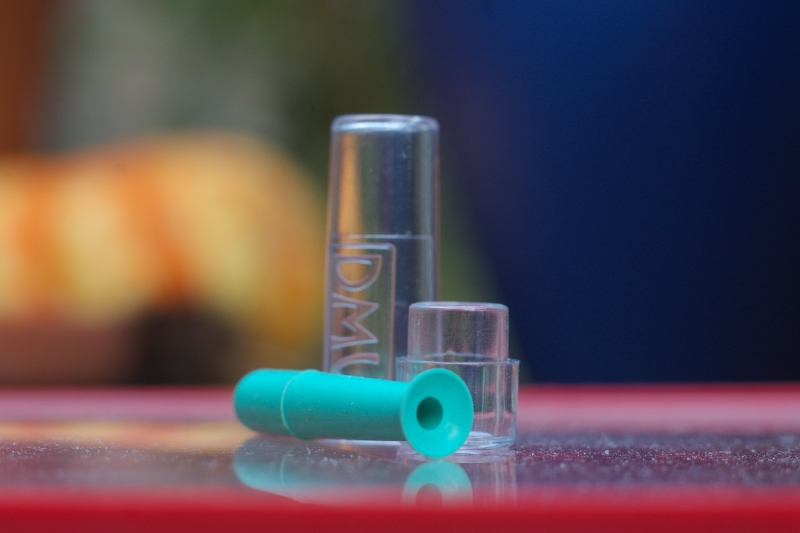

Der Vollständigkeit halber anbei ein Foto von meinem Mini-Sauger. Man drückt den hinteren Teil zusammen und erzeugt so Unterdruck. Dieser wiederum hält dann die Linse.

Anhang 19972

ah oki du hast wohl den besseren, also dein Saugnapf sieht jedenfalls etwas "stärker" aus.
Aber meiner verrichtet auch seine Arbeit ;) nur wenn eine Linse mal fester sitzt wir er vielleicht zu schwach sein, naja mal schauen ;)

Hier mal ein Bild

lg Phillipp

Sooo, hab mit dem erwähnten Saugnapf mal beim hinteren Linsensegment alle Linsen "gerade" eingesetzt und den Zwischenring gedreht.
Hier das Ergebnis (beides crop):

Blende 2.8 echt miese Schärfe -.- ist das "normal" für dieses Objektiv?

Anhang 19975



Blende 5.6 zufrieden bin ich net wirklich, aber ich weis leider auch nicht ob es diese Linse besser kann...

Anhang 19976

bist du dir sicher, dass du die Linsen in der richtigen Reihenfolge und in der richtigen Orientierung eingesetzt hast ? schon mal überprüft beispielweise, ob der Mindestabstand (am Objektiv ablesen und einstellen) anhand Schärfe tatsächlich stimmt (Abstand zwischen Objekt und Sensorebene) - wenn es hier Abweichungen gibt, dann sind sicher Linsen falsch eingebaut. oder wie sieht es bei unendlich aus ?

Auf jeden Fall sind diese Fotos deutlich schärfer als die ersten. Zur besseren Vergleichbarkeit könntest du morgen noch mal die Blumen knipsen.

Steht auf dem Objektiv Made in Korea?
Ich hab das hier auch noch liegen, als Teilespender für kleine Schrauben und Kugeln. Leider ist es zu mehr nicht zu gebrauchen.
Ein baugleiches 2.8/35 hatte ich auch als Exaktar, ebenfalls Made in Korea und leider grottenschlecht.

Ja also die Linsen sind alles richtig rum und auch die anordnung stimmt, wenn ich eine änder ist alles unscharf.
Mindestabstand steht leider auf der Linse nicht drauf, muss ich mal googeln.

@ jack: Ja das finde ich auch. Werde morgen dann noch mal die selbe Blume ablichten.


@ BiNo: ja es ist Made in Korea

lg Phillipp

Zitat:

---

Zitat von Phillipp

Ja also die Linsen sind alles richtig rum und auch die anordnung stimmt, wenn ich eine änder ist alles unscharf.
Mindestabstand steht leider auf der Linse nicht drauf, muss ich mal googeln.

@ jack: Ja das finde ich auch. Werde morgen dann noch mal die selbe Blume ablichten.


@ BiNo: ja es ist Made in Korea

lg Phillipp

---

Gut, wenn alles richtig herum und fest sitzt, bleibt nur die Verwendung als "Türstopper" oder Bleistifthalter aufm Schreibtisch.
Es hat aber sein Gutes.. Du weißt nun durch ein einfaches und schlichtes Objektiv, wie achtsam man bei der Arbeit an Objektiven sein muss. Das wird einmal sehr wichtig werden, wenn Du günstig ein sehr gutes Objektiv in die Hände bekommst und schonmal deuten kannst, ob man da selbst Hand anlegen kann oder ob man es besser einem Fachmann überlässt.

Wie schlecht einige ehemals in Korea gefertigte Objektive sind, hab ich mal anhand eines Varexon Weitwinkel (war glaub ich ein 28 oder auch ein 35mm, vergessen) gesehen. Das war so grottenschlecht, das ich sogleich eine gute Linse auf die Kamera schrauben musste, um nicht an einen Defekt meiner alten 5D zu glauben.

Es ist leider so, das viele von den alten billigen Kaufhausketten-Objektiven, sehr enttäuschende Ergebnisse erbrachten..

LG
Henry

Hallo zusammen,

heute wollte ich endlich mal die versprochenen Foto´s von der gelben Blume machen, aber natürlich war die schon ganz verwelkt, son mist -.-
hier jetzt mal noch 2 Bilder der "Überreste" beides Crop mit Stativ und Fokuslupe.

Blende 2.8 einfach echt schlecht die Schärfe (bzw. welche Schärfe ?!)

Anhang 20048



Blende 5.6 naja...

Anhang 20049


Also ich bin immer noch der Meinung dass da was nicht stimmt, aber habe alles so gut es geht fest und in allen möglichen Ausrichtungen (von Linsen und Zwischenringen) eingebaut.
Ist wahrscheinlich einfach ein schlechtes Objektiv, was ich da erwicht habe.

lg Phillipp

Zitat:

---

Also ich bin immer noch der Meinung dass da was nicht stimmt, aber habe alles so gut es geht fest und in allen möglichen Ausrichtungen (von Linsen und Zwischenringen) eingebaut.
Ist wahrscheinlich einfach ein schlechtes Objektiv, was ich da erwicht habe.

---

Wie schon geschrieben, das liegt nicht an diesem Objektiv, eher an der damaligen Qualität der in Korea gebauten Objektive.
Ich muß mal schauen ob ich noch Testbilder vom Revuenon / Exaktar 2.8/35 auf der Festplatte habe. Die sahen leider nicht anders aus.

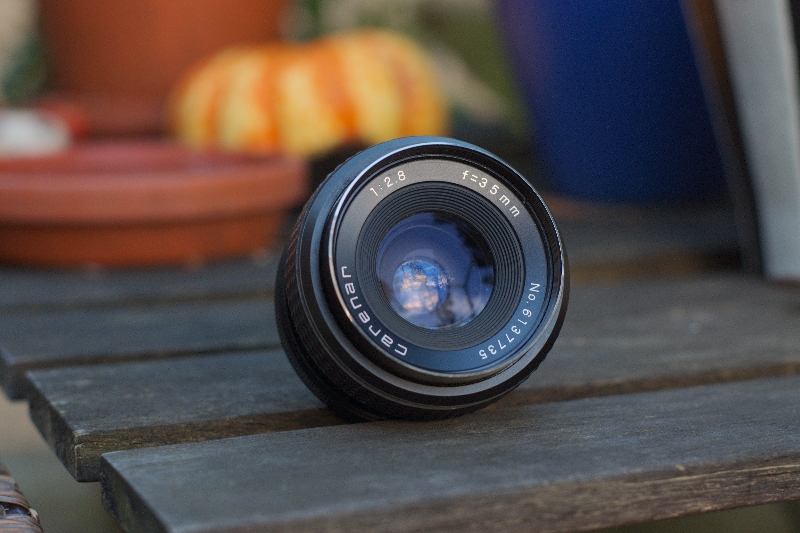

Ich habe mal zwei Vergleichsfotos mit meiner Variante dieses Gurkenglases gemacht (Carenar 2,8/35mm). Viel besser ist das auch nicht.
Anhang 20058

Beide Fotos vom Stativ aus ca. 1m Entfernung, kein PP außer Verkleinerung. Das erste mit Offenblende, das zweite mit Blende 5,6:

Anhang 20059

Anhang 20060

Hi Jack,

danke für die Bilder, aber wenn das beide Crop sind, dann finde ich sehen die schon besser aus als die von mir.

lg Phillipp
