Carl Zeiss Jena Biotar 1,6/70

Zitat:

---

Zitat von hinnerker

Ich antworte mal für Lutz:

Auf den ersten Bildern erkennt man das VNEX KB 2 an der EOS 5D MKII und an der Nex 6 einen EOS auf NEX Adapter.

So hat Lutz sein VNEX KB 2 mit einem Canon Anschluss statt des NEX Anschluss "umgerüstet", was simpel über den Austausch eines 52mm Umkehrrings auf das Canon Bajonett erfolgt ist. Das Objektiv selbst wurde dann mit einer der VNEX Wandlerplatten aus dem erweiterten Zubehör mit einem M39 Gewinde ausgestattet um so den frontseitigen Anschluss an das VNEX zu erhalten ( dieses hat ein M39 Innengewinde).

LG
Henry

---

Hm, bislang ging ich immer davon aus, daß das VNEX-System nur für Sony-Kameras sei und hab mich demzufolge damit nicht beschäftigt. Wenn ich Dich richtig verstehe, läßt es sich aber auch für den Gebrauch an einer Canon DSLR "umrüsten" durch den simplen Austausch eines Umkehrrings? Und damit ließen sich dann alle VNEX-kompatiblen Objektive auch an einer 5D betreiben? Oder hab ich jetzt etwas mißverstanden? Wo find ich denn dazu Näheres, insbesondere was genau benötigt wird und wie es funktioniert?

Danke
Steffen

Zitat:

---

Zitat von sauberli

Hm, bislang ging ich immer davon aus, daß das VNEX-System nur für Sony-Kameras sei und hab mich demzufolge damit nicht beschäftigt. Wenn ich Dich richtig verstehe, läßt es sich aber auch für den Gebrauch an einer Canon DSLR "umrüsten" durch den simplen Austausch eines Umkehrrings? Und damit ließen sich dann alle VNEX-kompatiblen Objektive auch an einer 5D betreiben? Oder hab ich jetzt etwas mißverstanden? Wo find ich denn dazu Näheres, insbesondere was genau benötigt wird und wie es funktioniert?

Danke
Steffen

---

Moin,

an DSLR Kameras kann man es durch Austausch des Umkehrringes - der den jeweiligen Kameraanschluss bildet - nutzen...

Aufgrund des anderen Auflagemaßes (durch den Spiegelkasten dazwischen) lassen sich 50mm Brennweiten nicht daran nutzen, an den Systemkameras aber eben schon.

Das hält einen DSLR Besitzer aber nicht davon ab, z.B. die 80mm Objektive, von denen es erstklassige Vertreter gibt (APO Rodagon, SK Componon und andere) sie dort zu nutzen wie ein normales Objektiv.

Will man auch 50er etc.. und mit dem VNEX short zusätzlich auch 40er und andere Dinge wie Contax D Objektive von den Meßsucherkameras nutzen, empfehle ich sich eine kleine gebrauchte NEX als Zweitkamera zum Spielen zu kaufen.
Das VNEX ist da immer eine nette Angelegenheit, wenn man abseits vom Mainstream auf noch recht günstigem Wege seine Objektive zusammensucht.

Und gerade da ist das VNEX in Verbindung mit einer Systemkamera wie der NEX exzellent, weil man da zum Teil Dinge dranbasteln kann, die ich selbst bei der Entwicklung nicht für möglich gehalten habe und die User des Forums mir hier Dinge zeigen, was sie mit dem VNEX so alles an ihre Sony NEX oder A7 bekommen, die mich manchmal nur noch verblüffen.

An der DSLR aber ist das leider nur eingeschränkt möglich ... und die Einschränkung liegt eben in der unteren Brennweite...

So als Faustformel kann man sagen, die Brennweite ist auch ungefähr das benötigte mechanische Auflagemaß vom Sensor... also bei einem 50er V-Objetkiv muss das Teil etwa 40-50mm vom Sensor entfernt sitzen für den Unendlichkeitspunkt...
Canon und andere DSLR haben aber selbst schon Bajonette, die 44 bzw. 45.5mm vom Sensor entfernt sitzen.

Das wäre nur noch 6mm, die für einen Fokussieradapter überhaupt noch zur Verfügung stünden bei der Brennweite... wird also an einer DSLR nichts... und geht somit manchmal schon bei 65 oder 75mm, spätestens aber bei 80mm los.

Ob und inwieweit sich das lohnt, muss man selbst herausfinden... es gibt Objektive, bei denen passen die 65mm oder wie hier die 70mm bereits... ist aber immer abhängig von der jeweiligen mechanischen Bauform des Objektivs.

Man verläßt quasi den Bereich der "normierten" Anschlüsse und begibt sich eher auf eine Erkundungsreise, die aber auch sehr viel Spaß machen kann und wie in diesem Falle hier im Thread ungeahnte Schätze zu Tage befördern kann.

Am Besten mal lesen, was die Leut hier so alles bislang mit dem VNEX angestellt haben... ist sehr imposant.

LG
Henry

Heute hatte ich bei der Foto-Messe von Foto-Meyer in Berlin ein nettes Gespräch mit dem anwesenden Vertreter von Zeiss.
Dem habe ich das Biotar gezeigt und ihn gefragt, ob er wüßte, wofür es gebaut wurde. Das wußte er (natürlich) nicht, rief aber gleich
in der Firma an. Dort wurde recherchiert, Ergebnis: Definitiv kein Zeiss-Fotoobjektiv. Möglicherweise in der Glasproduktion verwendet,
um fertige Glasteile zu vermessen und fehlerhafte Produkte schnell auszusortieren. Nun gut.
Interessant war aber seine folgenden Bemerkungen (zitiert aus dem Gedächtnis).

" Ich habe kürzlich stundenlang in einem Fotoforum gelesen, die auch solche Adaptionen an die Nex machen. Unglaublich, was die so alles
zum Fotografieren verwenden! Sogar Projektionsobjektive wie das Leitz Colorplan 2,5/90, und die haben erstaunlich gute Fotos gemacht,
teilweise richtig tolle. Da dachte ich bei mir: Welch ein genialer Blödsinn! Ach ja, der Name war irgendwas mit Digicam..."

Gruß

Lutz

Zitat:

---

Zitat von dorfaue

Heute hatte ich bei der Foto-Messe von Foto-Meyer in Berlin ein nettes Gespräch mit dem anwesenden Vertreter von Zeiss.
Dem habe ich das Biotar gezeigt und ihn gefragt, ob er wüßte, wofür es gebaut wurde. Das wußte er (natürlich) nicht, rief aber gleich
in der Firma an. Dort wurde recherchiert, Ergebnis: Definitiv kein Zeiss-Fotoobjektiv. Möglicherweise in der Glasproduktion verwendet,
um fertige Glasteile zu vermessen und fehlerhafte Produkte schnell auszusortieren. Nun gut.
Interessant war aber seine folgenden Bemerkungen (zitiert aus dem Gedächtnis).

" Ich habe kürzlich stundenlang in einem Fotoforum gelesen, die auch solche Adaptionen an die Nex machen. Unglaublich, was die so alles
zum Fotografieren verwenden! Sogar Projektionsobjektive wie das Leitz Colorplan 2,5/90, und die haben erstaunlich gute Fotos gemacht,
teilweise richtig tolle. Da dachte ich bei mir: Welch ein genialer Blödsinn! Ach ja, der Name war irgendwas mit Digicam..."

Gruß

Lutz

---

Ja Lutz, so langsam kennt man uns dann wohl auch bei Zeiss...

Carsten und ich hatten schon 2012 die Photokina gemeinsam besucht und uns am Zeiss Stand die Objektive angesehen...

Und der "Oberguru" Dr. Nasse spielte seinerzeit bereits mit dem VNEX der ersten Version herum... :lol:

http://www.digicamclub.de/attachment...2&d=1348332049

Dr. Nasse mit dem VNEX aus der 1. Serie und einem angebauten Skopar 2.8/50mm aus einer alten Kamera... :lol:

Man sieht, wir "Verrückten" sind in aller Munde.... grins

LG
Henry

Unserem lieben Lutz sei Dank... er hat tatsächlich noch ein zweites Exemplar aufgetrieben und mir zukommen lassen... vielen lieben Dank, lieber Lutz.

Nachdem ich das gute Stück aus seinem Mantel "gepellt" habe (Bild von dem Klotz der das Objektiv umgibt mach ich noch und stelle es in das Erstposting von dorfaue dann mit ein), sieht es mit der neuen 27.5mm langen Fokussiermutter

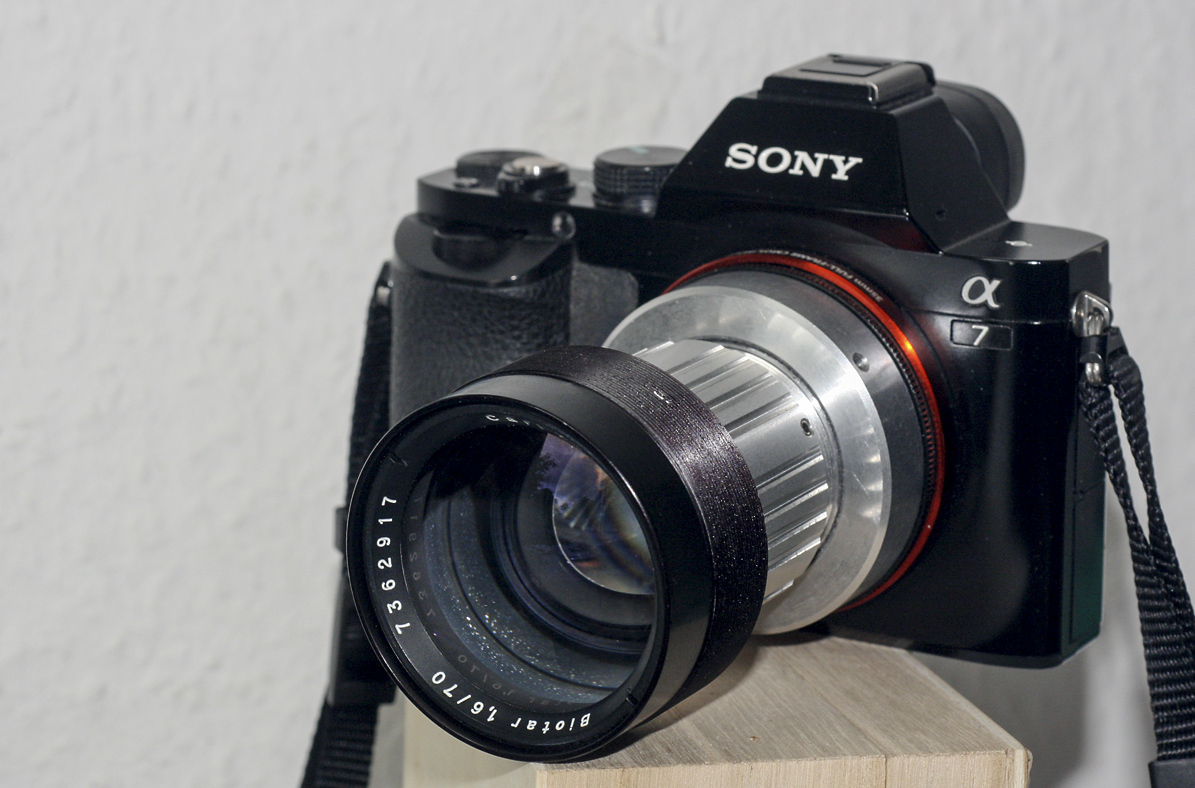

nun an der Sony A7 so aus (hier aber gezeigt mit dem VNEX KB V2.0 statt des VNEX universal das Lutz an seiner NEX 6 genutzt hat)...

Anhang 46685

Diese 27.5er Mutter bietet den Vorteil, dass sie mit dem durchgehenden M39 Gewindetubus zur Distanzverlängerung wie ein variabler Zwischenring zusammenarbeiten kann. Da der Distanztubus geschwärzt ist, treten dann keine Reflektionen auf, da die Seitenwände der Mutter ja glänzen... schon Mal die erste gute Sache.

Die zweite gute Sache liegt in dem Umstand begründet, dass die 27.5er Mutter und der 25mm Distanztubus es nun gestatten, exakt den Unendlichkeitspunkt durch ineinanderschrauben des Tubus in die Mutter exakt festzulegen und so die korrekte Distanz aufzubauen.

Am Hals des Objektivs am vordersten Punkt wurde eine 32.5er Wandlerplatte angebracht und dann entsprechend die lange Mutter aufgeschraubt, aus der dann der M39 Tubus in passender Länge aus ihr herausschaut und das Objektiv mit dem VNEX KB 2.0 verbindet bei vollem Unendlich.

Nun aber zum Objektiv...

Ja, das ist eindeutig eine Biotar Rechnung... die Katzenaugen und der Swirl sind da... passt.

Anhang 46686

Anhang 46687

Erste Eindrücke im Freien... es ist von der Schärfe und den Kontrasten besser als das Meostigmat... zweifelsfrei, dafür vielleicht nicht ganz so "abgedreht" sondern hat eher was von einem "richtigen" Objektiv...

Anhang 46688

Die Überstrahlungen sind da, aber zeigen längst noch nicht diese Blausäume wie das Meostigmat... wie der Crop auf die Drahtrolle im gleissenden Sonnenlicht zeigt.

Anhang 46689

Es macht sehr schöne Farben und das Bokeh ist klasse...

Anhang 46690

Anhang 46691

Anhang 46692

Anhang 46693

Anhang 46693

Anhang 46694

Anhang 46695

Anhang 46696

Anhang 46697

Fazit nach einigen schnellen Bildern... es schreit danach, mit dem Biotar 1.5/75mm und dem Meostigmat 1.4/70mm in einen Vergleich zu treten.
Sobald wir hier im Norden konstantes Wetter bekommen, werde ich einen solchen Vergleich mal durchführen, der auch mich brennend interessiert.

Lutz nochmals vielen Dank das Du es möglich gemacht hast und ich nun auch ein so schönes Stück mein Eigen nennen darf.

LG nach Berlin
Henry

Ja, ich hatte mich auch wie ein Schneekönig gefreut, als ich ein zweites von diesen Objektiven gefunden hatte und damit Henry auch mal einen Wunsch erfüllen konnte, nachdem wir doch alle
in so großem Maße von seinen Konstruktionen profitiert haben.
Für mich ist es tatsächlich eine Art Immerdrauf geworden, denn die Brennweite passt mir für viele Anwendungen und (wie Henry schon schrieb) ist es näher an einem "normalen" Objektiv als das Meopta.
Ich kann Fotos machen, die relativ normal sind (auch dem Bendenadapter geschuldet) und habe dennoch stets die Möglichkeit großer Freistellung mit Swirl und cat-eyes (die zu erzeugen ich aber noch
lernen muss...).

Ein normaler Schnappschuss einer Berliner Straße:


Anhang 46698


eine normale Blumenaufnahme mit crop:


Anhang 46699

Anhang 46700


Blüten sind doch das ideale Motiv, sie können nicht weglaufen... (wieder mit crop):


Anhang 46701

Anhang 46702

Jetzt noch Fotos mit stärkerer Freistellung, wofür dieses Objektiv eben wirklich gut ist:


Anhang 46703


Anhang 46704


Anhang 46705


Anhang 46706


hier ist durchaus auch etwas swirl zu erkennen.


Zum Schluß noch ein Kinderportrait, was mich fasziniert. Ich habe zusätzlich zwei unterschiedlich starke crops gemacht.
Man sieht, was ich an diesem Glas auch und immer mehr liebe: Ausreichende Schärfe in Verbindung mit einem sanften Schmelz,
sehr angenehme Farbanmutung und damit gerade im Portraitbereich m.M.n. toll.


Anhang 46707

Anhang 46708

Anhang 46709



Gruß

Lutz

In das Eingangsposting von Dorfaue hab ich Bilder von der Haltevorrichtung in der dieses Biotar saß eingefügt. Lutz hatte seinerzeit vergessen davon ein Bild zu machen, weshalb ich Bilder von meinem gemacht und dort eingefügt habe.

Hier wiederhol ich die beiden Bilder nochmal kurz... und zeige, wie der Weg ist, es einfach und schnell an das VNEX KB 2.0 zu bringen und mit Sony oder sonstigen Systemkameras zu benutzen.

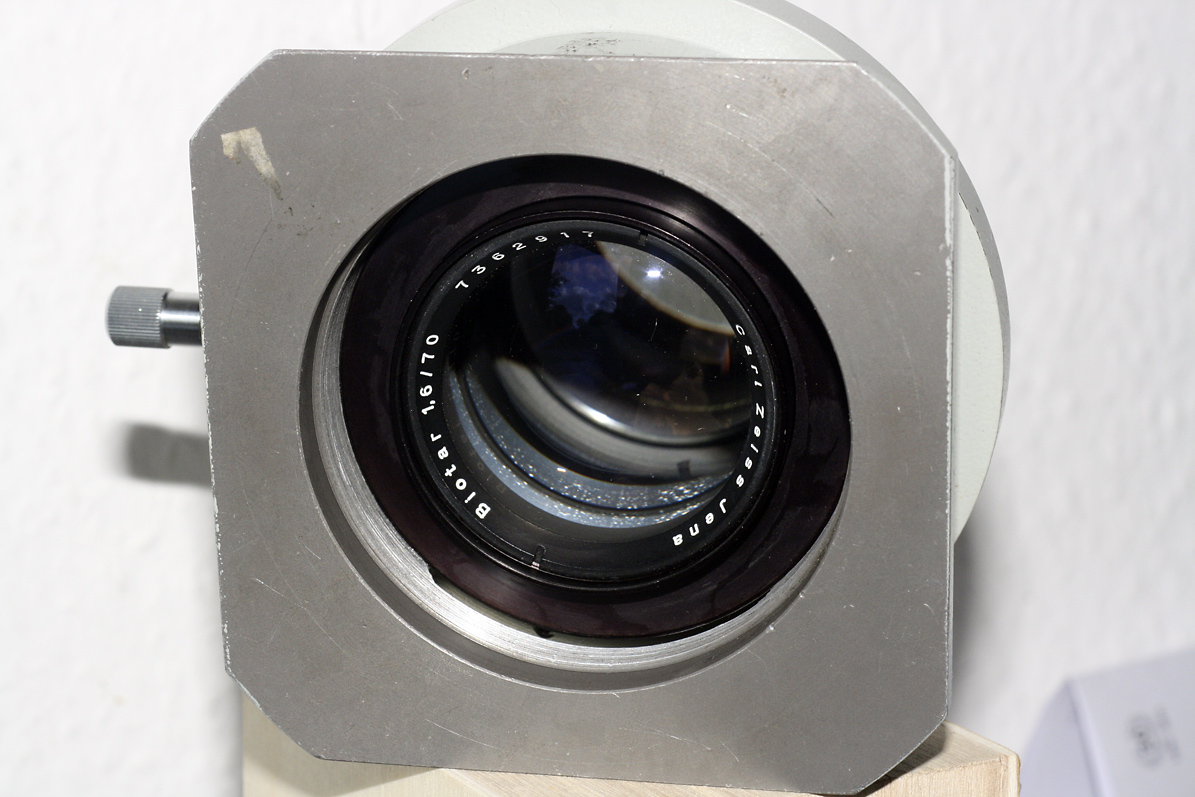

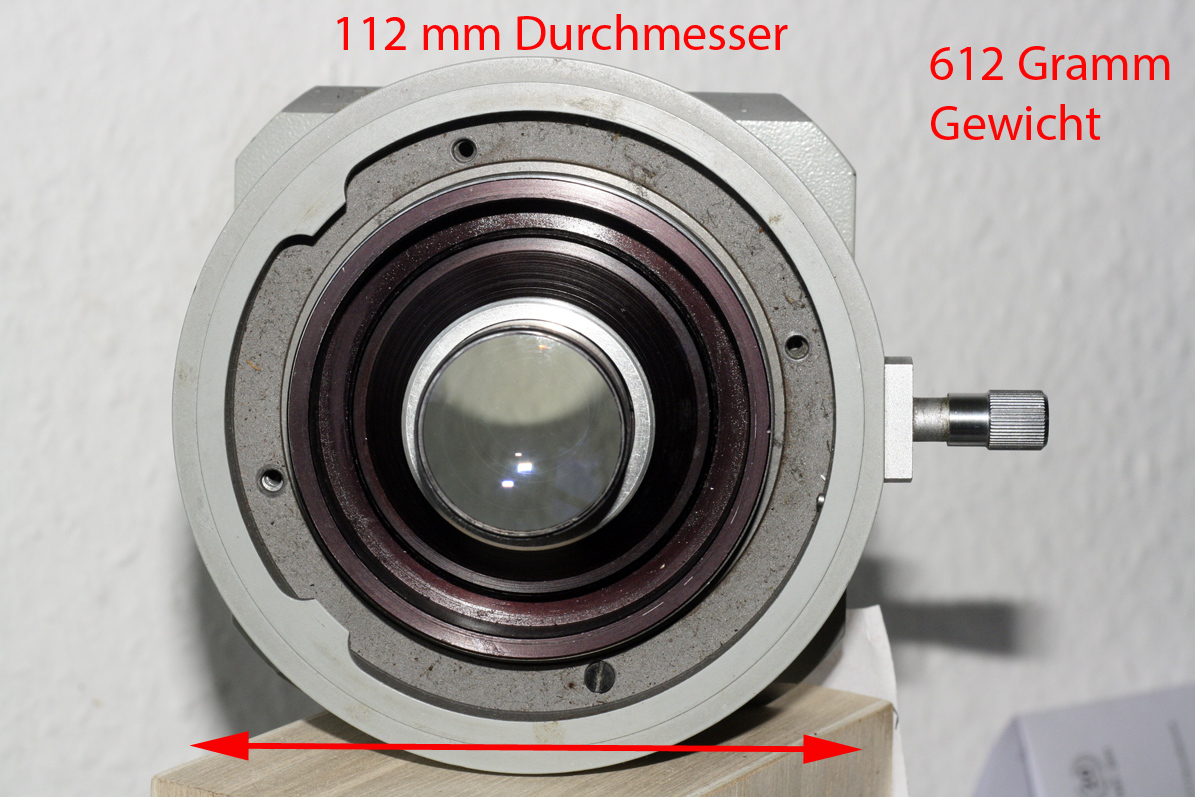

In diesem Träger saß das Objektiv...

Anhang 46713

Rückseite mit dem riesigen Bajonett für den Träger..
Anhang 46714

Nachdem das Objektiv da "heraus operiert" worden ist, wird alles ganz einfach...

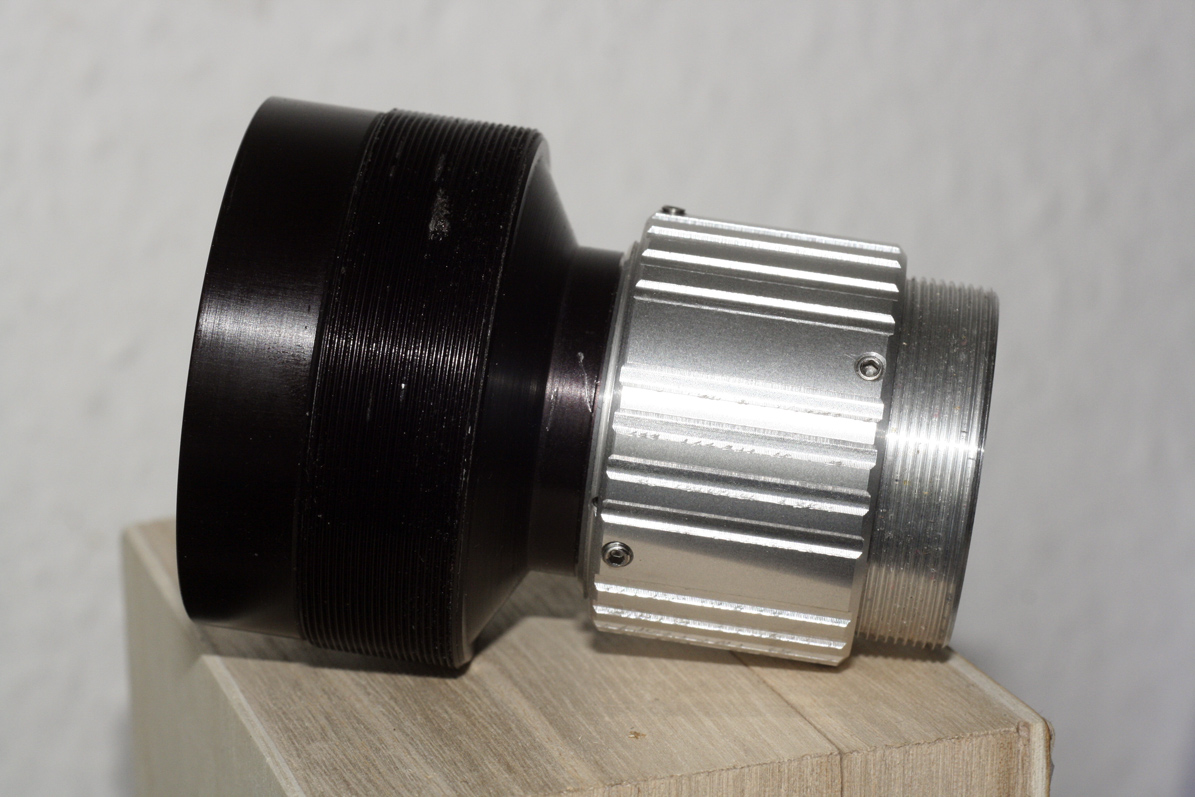

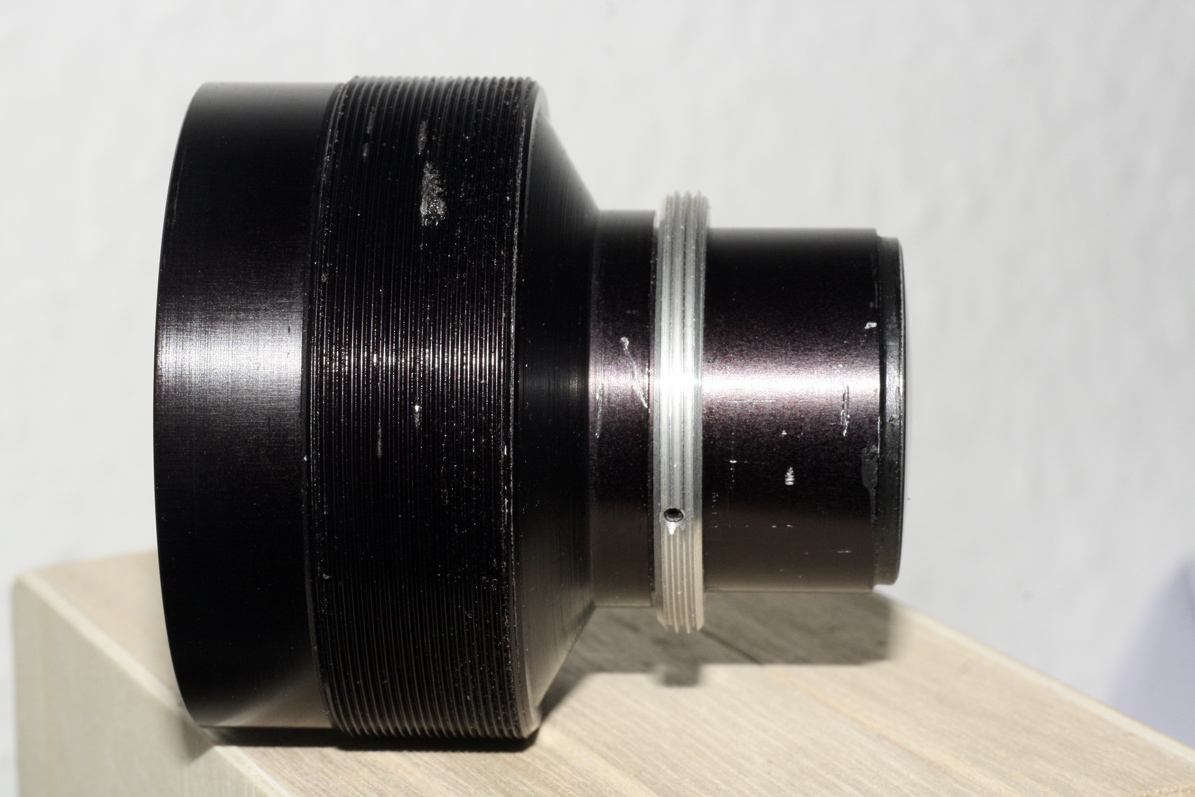

Der Objektivhals bekommt eine 32.5er Wandlerplatte aus dem VNEX System befestigt... damit hat er einen M39 Anschluss...
Anhang 46715

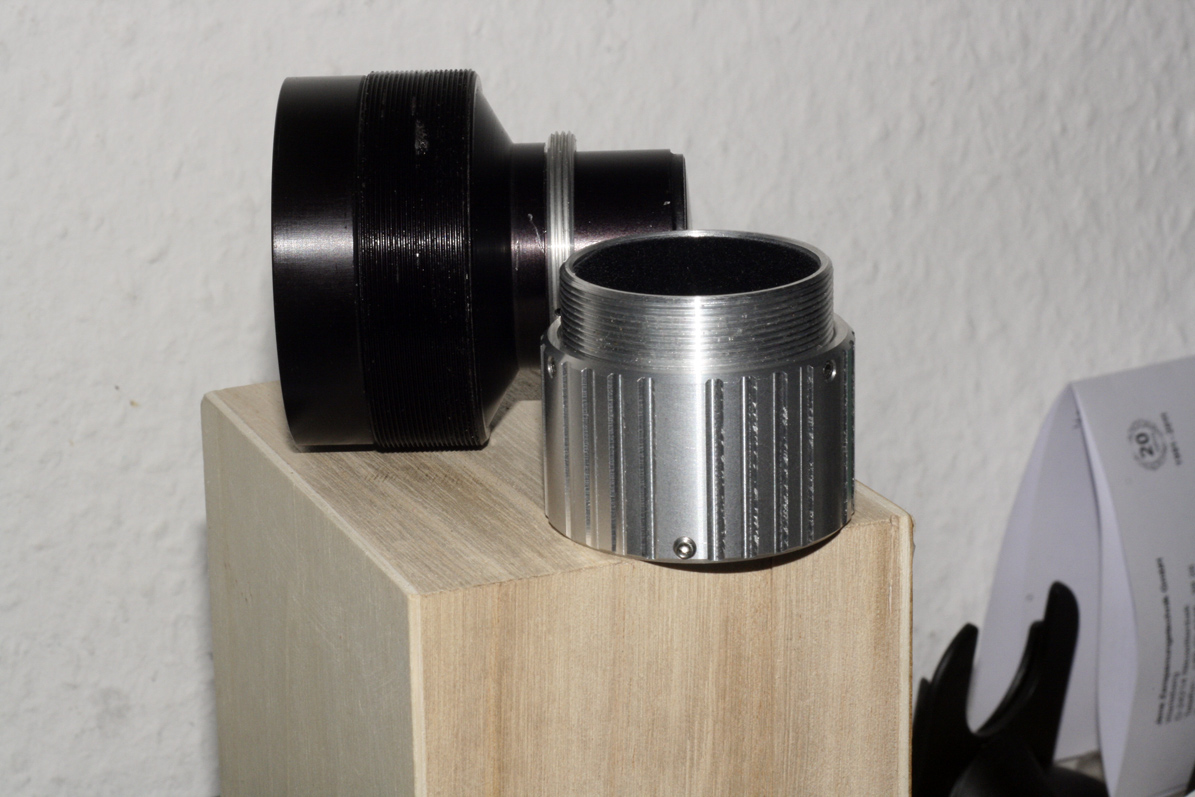

Diesen M39 Anschluss verbinden wir nun mit einer Kombination aus der 27.5er "Langmutter" die es als optionales VNEX Zubehör gibt (eigentlich mal für das APO Rodagon 4/90mm entwickelt) und dem zum VNEX gehörenden Distanztubus/Makroverlängerungstubus ...
Langmutter und Distanztubus wirken - weil sie in unterschiedlichen Eindringtiefen verschraubt werden können - wie ein variabler Zwischenring, mit dem dann das korrekte Unendlich voreingestellt werden kann.

Anhang 46716

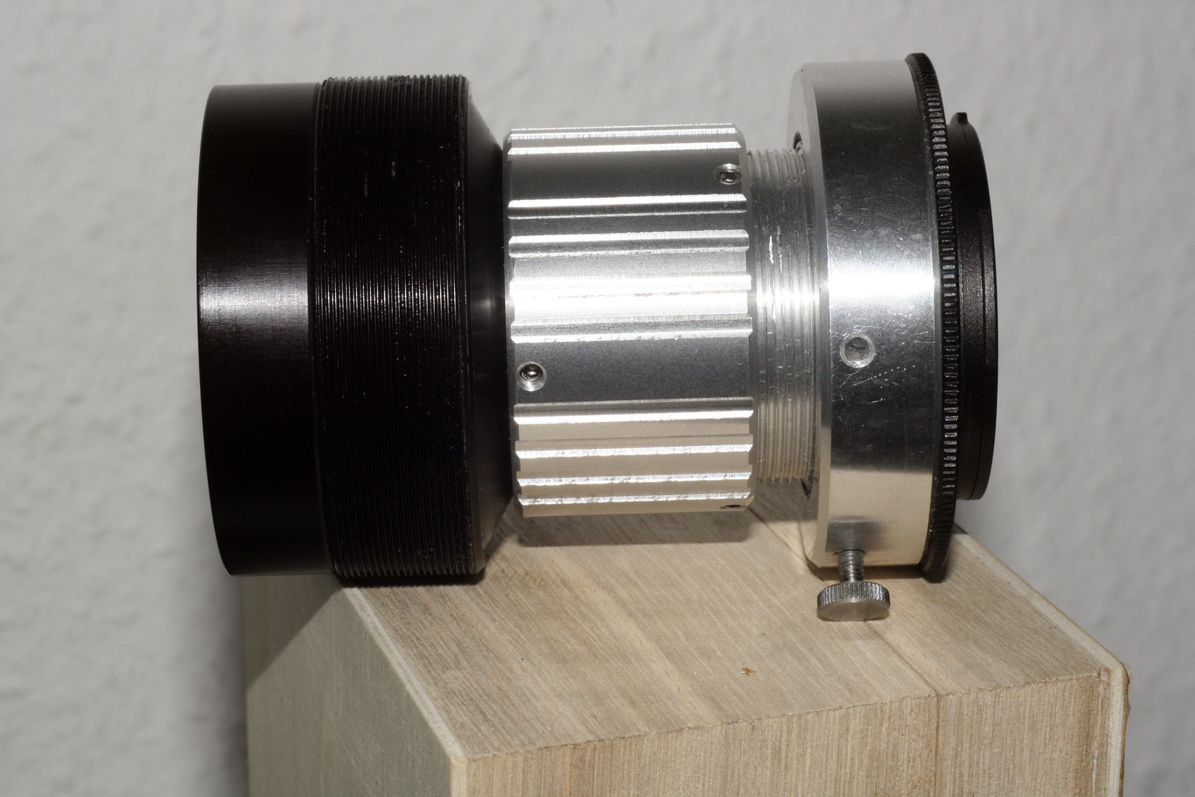

Nun braucht also nur die Langmutter über die Wandlerplatte geschraubt und danach mit den 3 Madenschrauben an dem Ende fixiert werden..

Anhang 46717

Dann wird das Gebilde ins VNEX KB 2.0 geschraubt und wir sind mit dem Objektiv "Ready to go"... :lol:

Die Unendlich - Justage macht man dann durch die Länge mit der der Distanztubus in der Langmutter sitzt und somit dem Abstand zum VNEX Fokussierwendel und fertig ist das Thema...

Anhang 46718

-------------------------

Anhang 46719

Anhang 46720

Interessant ist auch, das dieses Biotar "offen" auch am Rand eine gute Schärfe mitbringt.. vermutlich besser als das 1.5/75mm (wird ein Vergleich aber noch zeigen)

Anhang 46721

Anhang 46722

Ich würd sagen, es ist eindeutig für den KB Bildkreis gerechnet und hat damit ein deutlich breiteres Schärfefeld als das Meostigmat.. die Randbereiche sind "sauberer" als das nur für den 16mm Bildkreis gerechnete Meostigmat, aber das wird der Vergleich dann zeigen.

LG
Henry

Zitat:

---

Zitat von hinnerker

Unserem lieben Lutz sei Dank... und ich nun auch ein so schönes Stück mein Eigen nennen darf.

---

Es sei Dir gegönnt ! Und nun warte ich auf den angesprochenen Vergleich, das ist wirklich spannend, was da für Bilder rauskommen :yes:

In die Galerie habe ich je ein Vergleichsbild der 3 Probanden gegen unendlich in die Kategorie "Übergrößen" eingestellt...

Biotar 1.5/75mm
Meostigmat 1.4/70mm
Biotar 1.6/70mm

Die Bilder sind mit einer Auflösung von 3000 Pixeln eingestellt.

Ich empfehle, jedes Bild einzeln aufzurufen in einem neuen Browsertab... dann kann man umschalten zwischen den Bildern.
Mit doppeltem Mausklick auf das +Symbol des Browsers für Vergrößern", erhält man jedes Bild in der 3000er Auflösung, was für einen technischen Vergleich, Schärfe, Blur, Übertrahlungen etc ausreichend ist.

Biotar 1.5/75mm... http://www.digicamclub.de/gallery/im...fat-biotar.jpg

Meostigmat 1.4/70mm... http://www.digicamclub.de/gallery/im...meostigmat.jpg

und nun das CZJ Biotar 1.6/70mm... http://www.digicamclub.de/gallery/sh...p?i=3020&c=153

LG
Henry
