Hintere Linsengruppe 2.8/35mm

[Fritz_The_Cat]

Liebes Forum, ich hoffe wieder auf ein bisschen Rat in einer technischen Sache. Vor ein paar Monaten habe ich ein manuelles 35mm OEM-Objektiv gekauft, um daran ein bisschen zu basteln. Es war schon teilzerlegt, also kann ich nicht genau sagen, in welchem Zustand es ursprünglich war. Nach dem Zusammensetzen habe ich dann Testfotos gemacht, und die waren einfach unterirdisch (Beispiel angehängt). Ich habe deshalb vermutet, dass vielleicht die hintere Linsengruppe falsch zusammengesetzt ist. Gelabelt ist das Objektiv "Travenar Auto Wide 1:2.8 f=35mm 63° 55o", ich tippe mal auf eine Auto Chinon. Die hintere Linsengruppe besteht aus 3 Glaselementen (2 einseitig konvexe Linsen, eine doppelseitig konkave), zwei einfachen Distanzscheiben und einer profilierten. Falls jemand diesen Aufbau kennt und mir vielleicht einen Tipp geben könnte, in welcher Reihenfolge die montiert sein müssen, wäre ich sehr dankbar!Ich werde versuchen, noch ein paar Bilder anzuhängen, aber leider reagiert die Seite bei mir so extrem langsam, dass ich nicht weiß, ob und wann das gelingt...

[Fritz_The_Cat]

2. Teil

[waldbeutler]

Auf jeden Fall gehört die schwarz lackierte Streulinse mit der Seite des kleineren Durchmessers, der innen zur Blende hin weist, in den Schraubtubus. Dann kommt die kleinere der beiden Sammellinsen mit der gewölten Seite nach außen und zum Schluß, Richtung Bajonett, die größere mit der gewölbten Seite nach außen. Zwischen die Linsen gehören dann die Ringe.

[Fritz_The_Cat]

Oh super, das werde ich morgen direkt ausprobieren. Nur zum Verständnis, ob die Reihenfolge so stimmt: Vom Bajonett bis zur Blende; 5,22mm Linse - 2x flache Distanzscheiben - Streulinsen mit dem abgeschrägten Ende Richtung Blende - speziell geformte Distanzscheibe - 5,15mm Linse. Ist das richtig so? Viele Grüße!

[waldbeutler]

Es kommt weniger auf die Dicke der Linsen an, mehr auf deren Durchmesser.
Bei Hinterlinsengruppen leichter Weitwinkelobjektive hat die biconcave Streulinse zur Blende hin meist den kleinsten, während die Sammellinse zum Bajonett hin die größten Durchmesser hat.

"Normale", schmale Zwischenringe werden verwendet, um zwischen sich auch sonst kaum berührenden Linsen einen kleinen Abstand zu halten.
Speziell geformte, meist breitere hingegen, um den Abstand zwischen einer convexen und einer planen Linsenoberfläche herzustellen.
Wieso hier zwischen drei Linsen drei Ringe sein sollen, erschließt sich mir nicht. Wie wird denn die hinterste Linse im Hinterlinsen-Tubus befestigt? Da müsste doch ein Einschraubring hin gehören?

[waldbeutler]

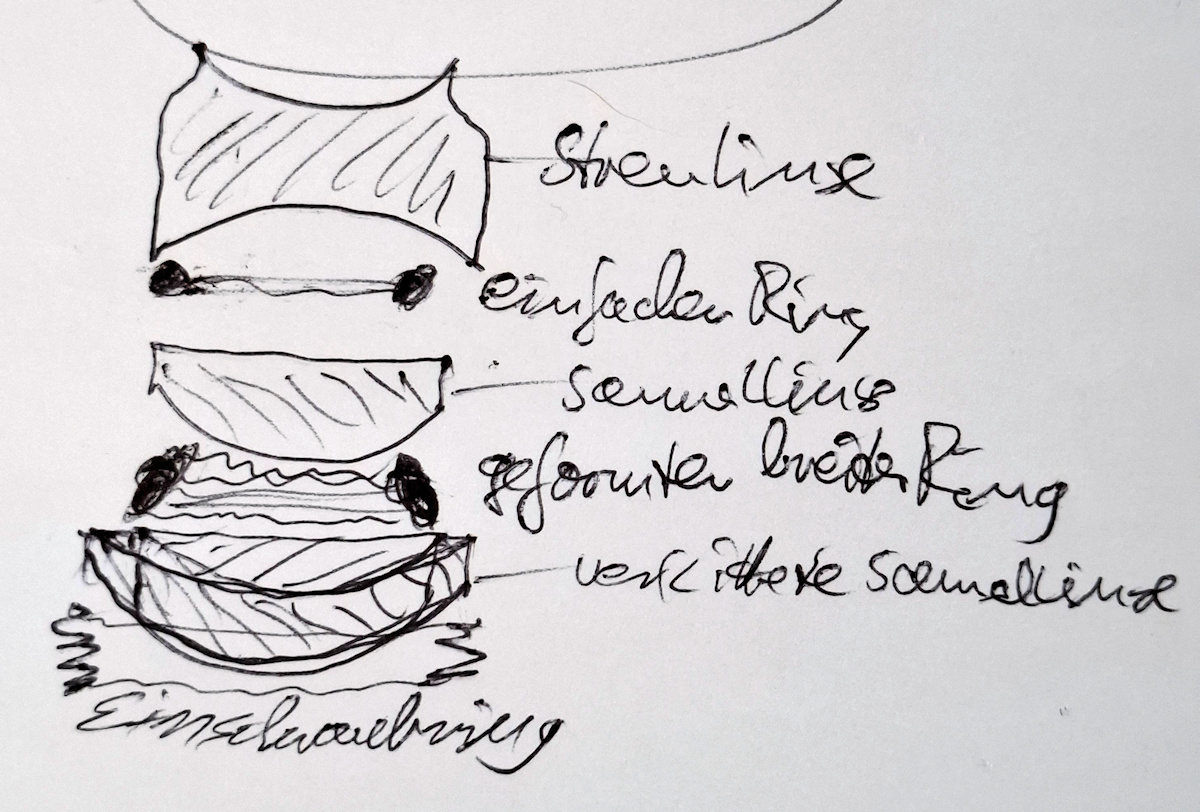

Meistens sieht das so aus:
