Novoflex Noflexar 1:4 / 105mm - Reparatur hängender Blende

[simplex]

Vor ein paar Monaten bin ich über einen Novoflex Balgen mit ziemlich neu aussehendem Novoflex Noflexar 1:4 / 105mm gestolpert. Ohne recht zu wissen wofür, konnte ich doch nicht widerstehen.

Jetzt wollte ich mal an der A7 damit 'spielen', und siehe da: die Blende hängt in offener Position. War anfangs nicht so. Also wieder schrauben statt fotografieren.



Leicht erkennbar: dieses Exemplar hat ein Nikon F-Bajonett. Von hinten wird das Bajonett durch 3 Schrauben gehalten. Die hintere Linsengruppe sitzt verschraubt im Bajonett.

Die gesamte Mechanik sieht ziemlich schmierig aus - ich bezweifle, dass dies der Originalzustand war. Die 3 Schrauben, die das Bajonett halten, sehen auch so aus, als hätte da schon einmal jemand sein Glück versucht. Und er oder sie war anscheinend der Meinung, dass eine Blendenmechanik gut geschmiert werden muss.

[simplex]

Der weitere Prozess des Zerlegens ist recht einfach geradeaus: einfach von hinten nach vorne eine Schicht nach der anderen entfernen, bis man auf die Lamellen stößt.

Zuerst den Halbring entfernen, der die Blendenmechanik ankoppelt.

[simplex]

Die beiden Federn des Blendenrückstellers vorsichtig lösen und die beiden Nasen, die ihn in Position halten, entfernen. Diese Schrauben sind gesichert.



Immer mehr fettige Oberflächen kommen zum Vorschein.

[simplex]

Den inneren Blendenring als komplette Baugruppe entfernen. Diese habe ich nicht weiter zerlegt, sondern einige Zeit in Waschbenzin gebadet.



Die Lamellen kommen zum Vorschein - interessantes Ölmuster. Um die Lamellen herum sithen 6 Kugellagerkugeln und 6 Kreissegmente aus Messing. Diese haben einen kleineren Durchmesser als die Kugeln und wirken nur als Abstandhalter, damit die nicht alle in einer Ecke kuscheln.

Wer hier nur 5 Messingsegmente erkennt: das sechste ist im Fett unter dem Blendenring hängengeblieben.

[simplex]

Auch die Segmente und Lagerkugeln werden in Waschbenzin entfettet.

[simplex]

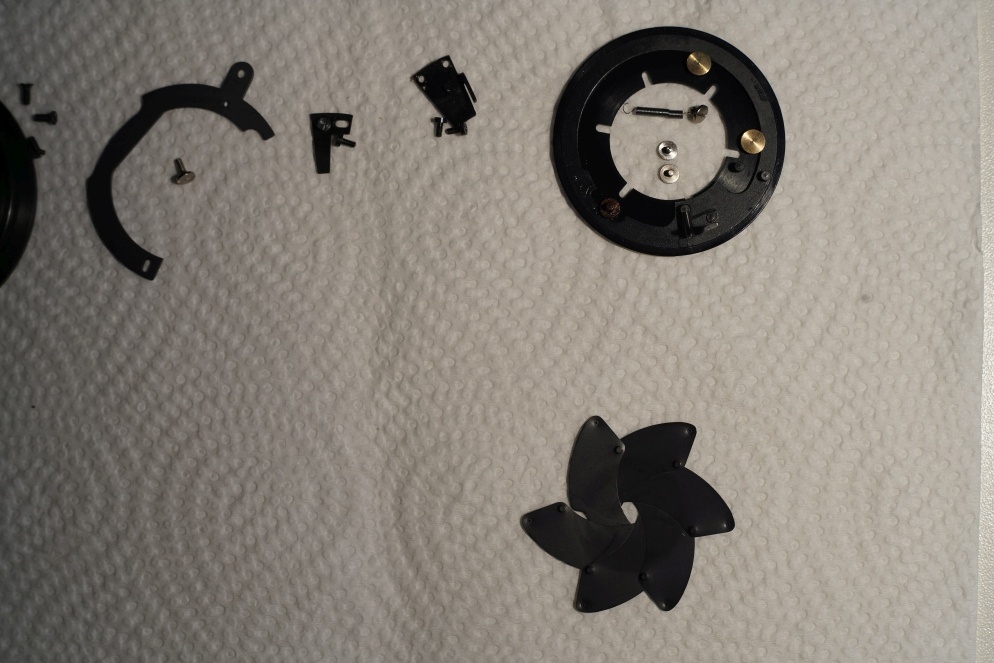

Ich wollte die Lamellen eigentlich einzeln mit der Pinzette herausholen, aber die blieben einfach zusammen, so verklebt waren sie.

[simplex]

Nach einem kurzen Bad im Waschbenzin und vorsichtiger Reinigung mit Wattestäbchen sah die Welt für die Lamellen schon anders aus, ihre Oberfläche ist wieder makellos.



Hier der Zustand von Wattestäbchen und Papier nach der Reinigung nur der 6 Lamellen - da war eine Menge Öl im Spiel.

[simplex]

Alle anderen sichtbaren Oberflächen, die Spuren von Fett oder Öl zeigen, werden ebenfalls mit Waschbenzin und Wattestäbchen entfettet.

In umgekehrter Reihenfolge alles wieder zusammensetzen - ist eigentlich selbsterklärend, wenn man alles unfallfrei auseinandergenommen und gereinigt hat.

[simplex]

Fertig!



Alle Aufnahmen gemacht mit der A7 II und dem Pancolar 1.8 / 50mm bei Blende 8. Bis auf das letzte Foto jeweils mit einem kleinen Zwischenring.

[aibf]

Ganz schön viel Arbeit für die alten Teile.
Aber der Fachmann hat es hinbekommen.

Habe aus 1980 noch das 60iger und das 105er mit FD-Mount, damals neu gekauft.
Die Teile sind noch neu, wie aus dem Laden. Da ist nix verklebt und die Lamellen flitzen...

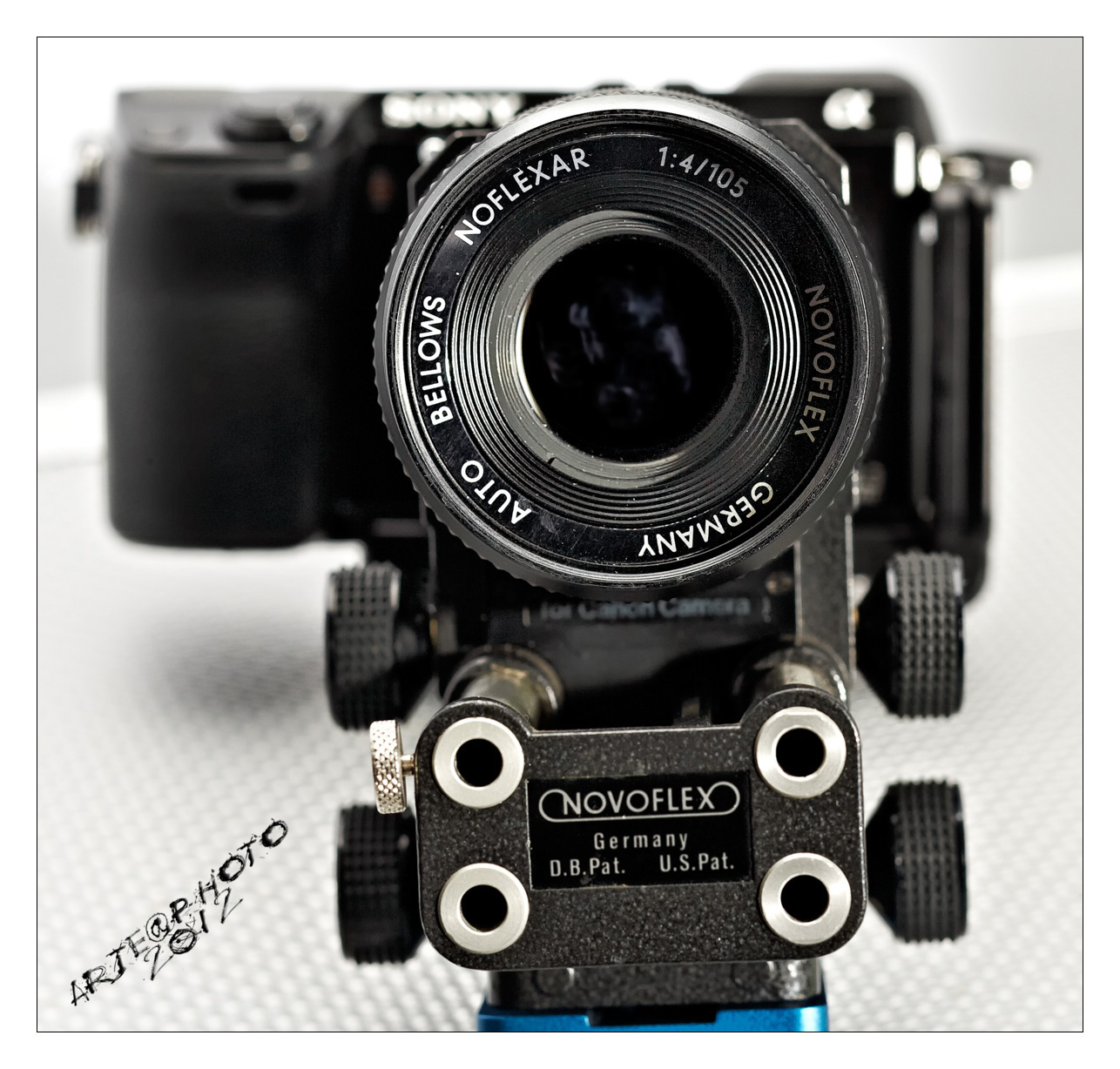

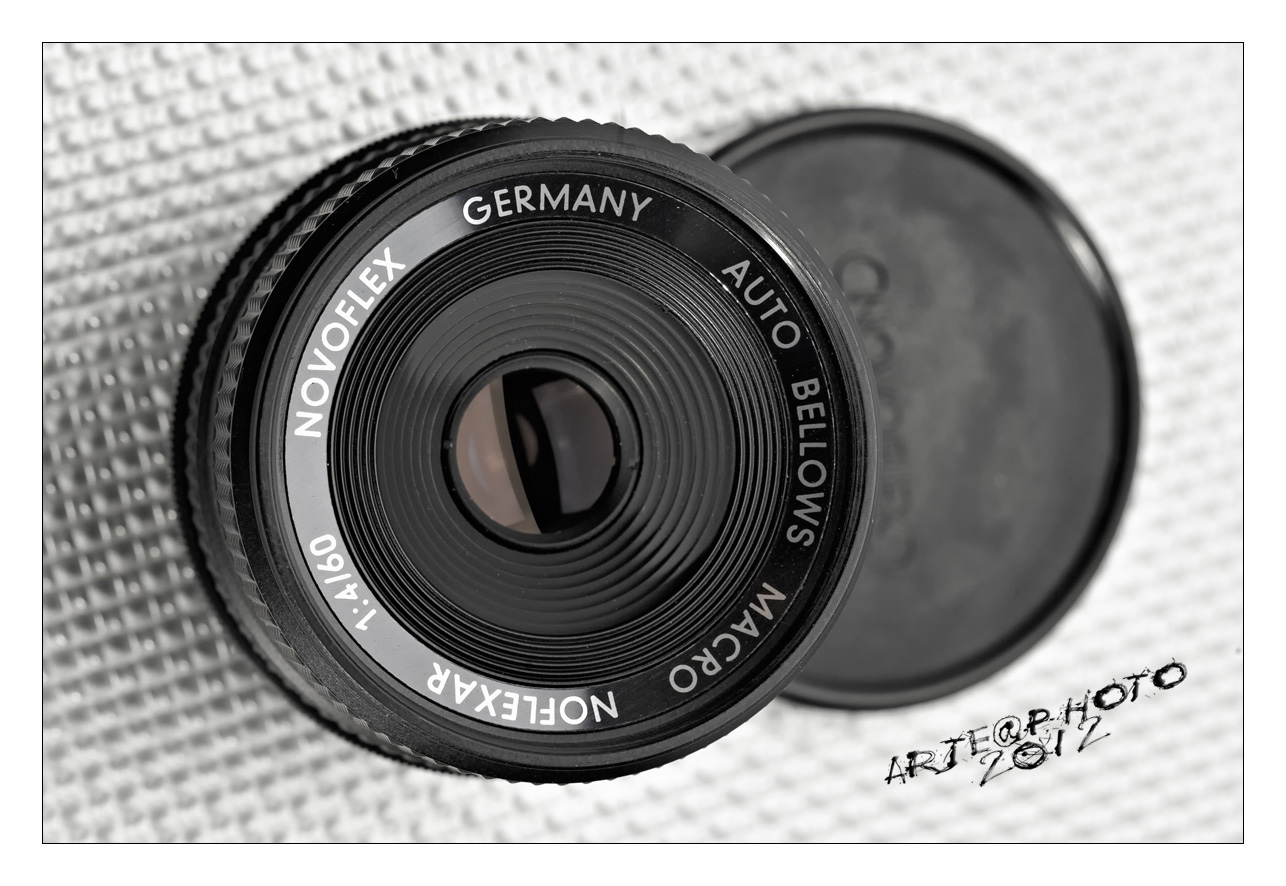

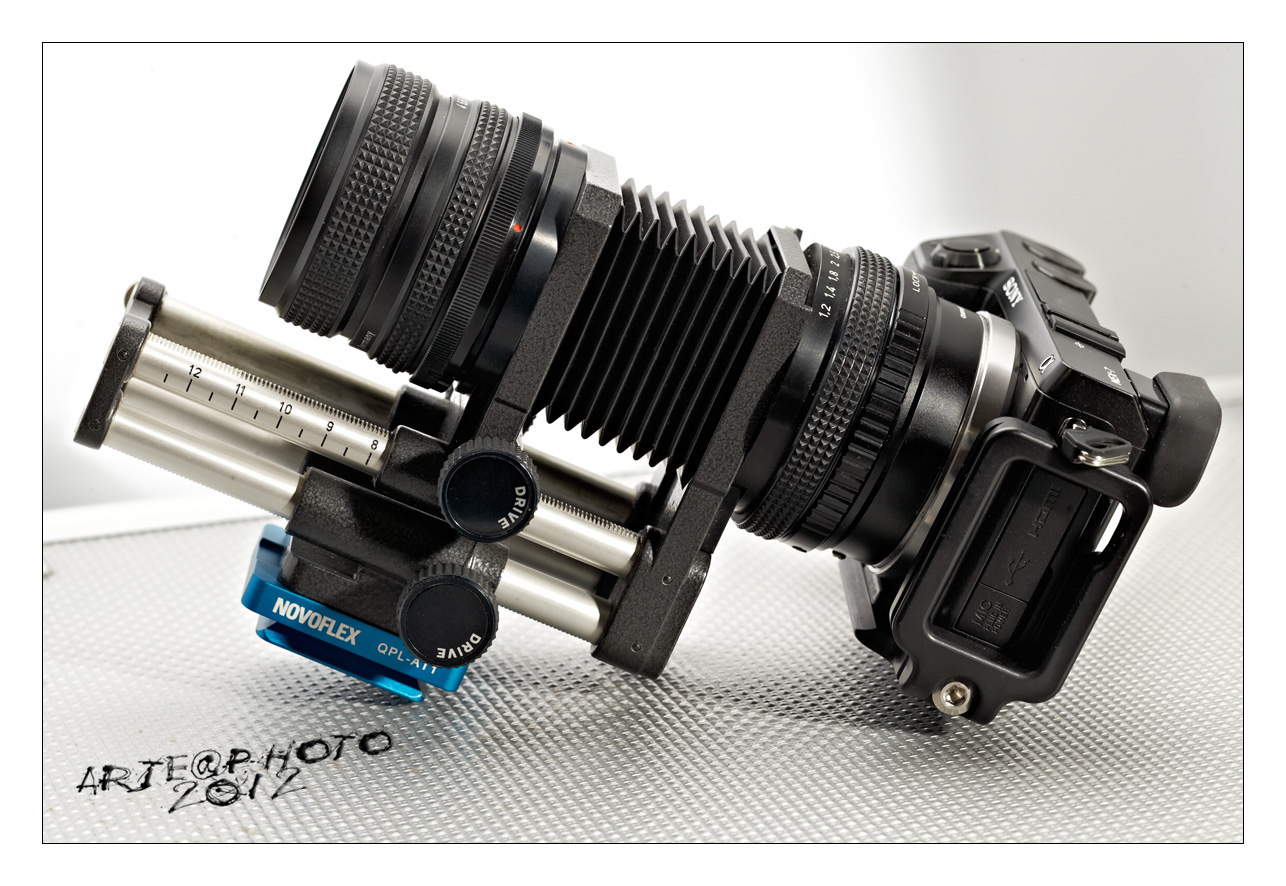

Hier Fotos von 2012:

https://www.alles-im-bild.de/open_pi...ex-Balgen1.jpg
https://www.alles-im-bild.de/open_pi...ex-Balgen2.jpg
https://www.alles-im-bild.de/open_pi...Objektive4.jpg
