Noch ein Nachtrag:
Bei Deinem Schaltungsvorschlag gehen ca. 35% des Stroms (der Kapazität) in der Regelung verloren und unter 8,3V Batteriespannung wirds dunkler.
Mit dem BSP149 wirds erst bei Batteriespannungen unter 5,8V dunkler.
Ferner kann man weißen LED mit eine Flußspannung von 2,9 - 3V rechnen.
Gruß Klaus

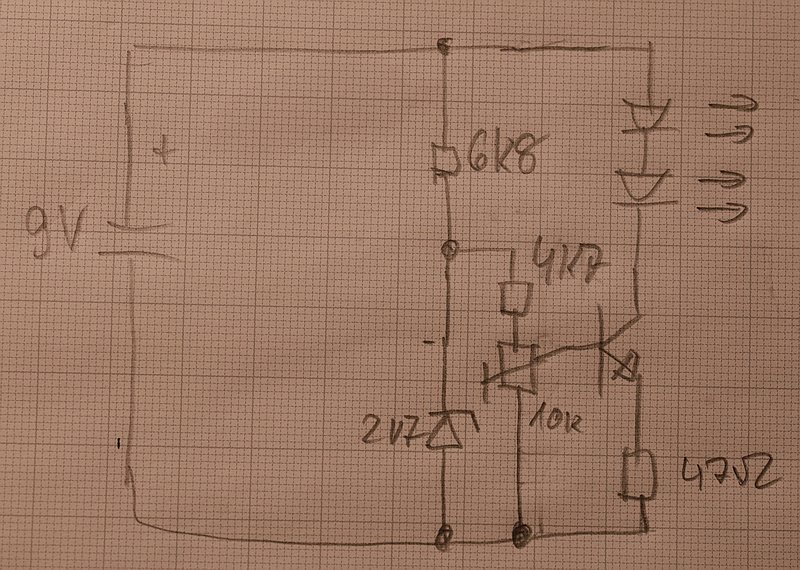

Noch eine Variante mit vielleicht vorhandenen Bauelementen:
Der Emitterwiderstand - welche Funktion hat er hier?Zitat von K_Mar
Noch eine Variante mit vielleicht vorhandenen Bauelementen:
Temperaturkompensation wird es nicht sein?
Gruß,
Andreas
Deswegen meinte ich ja, dass eine Parallelschaltung der zwei (oder auch drei, vier, fünf...) LEDs direkt oder auch über einen kleinen Vorwiderstand an eine 3 Volt Batterie-Packung (z.B. 2 x AA-Batterien) sowohl vom Konstruktions-Aufwand als auch vom Ergebnis her einfacher und besser wäre.
Gruß, Michael
Post circuit!
Gruß,
Andreas
Spannende Spannungen!
Wie können ja alle Varianten ausprobieren
Gruß,
Andreas
Ich war ja mit der Zenerdiode zur Spannungsregulierung schon glücklich
Wir haben hier einige Halbleiter geschaltet, wie rechnest du so eine Schaltung durch?
Überschlagsmäßig, Erfahrungswerte, Simulation?
Gruß,
Andreas
Der LDR zur automatischen Helligkeitsregulierung geht mir nicht aus dem Sinn.
Mit zunehmender Helligkeit wird sein Widerstandswert geringer. Setze ich ihn - in meiner Schaltung - über die Zenerdiode, fließt mehr Strom in die Basis des Transistors und dieser schaltet mehr durch. Damit fließt ein höherer Laststrom durch die LED und sie leuchten heller.
Es soll aber umgekehrt sein.
In einem Spannungsteiler mit zwei ohmschen Widerständen kann ich den LDR an die untere Position setzen, damit wird bei Helligkeitszunahme die Ausgangsspannung kleiner.
Aber hier?
Gruß,
Andreas
Aufgewachsen sind wohl die meisten von uns mit Taschenlampen.
Ich hatte eine Signaltaschenlampe, bei der eine grüne und eine rote Glasscheibe vor die Glühbirne mit dem Reflektor eingeschoben werden konnten, so sah sie in etwa aus:
http://www.pfeiferbekleidung.eu/img....te/6100100.jpg
Die Batterie war flach, hatte 4,5 Volt und zwei Kontaktzungen. Das machte das Prickeln auf der Zungenspitze
Heute kriegt man solche Batterien nicht mehr so einfach.
Die Schaltung war auf das Wesentliche reduziert:
Batterie, Ein-/Ausschalter, Glühbirne
Mehr brauchte es nicht.
Mit den LED/Lampen wurde es anders.
Und was die Schaltungen dazu betrifft, nicht unbedingt einfacher, wie die Professionisten hier zeigen
Gruß,
Andreas
Hallo Andreas,
deine Überlastungs-Sorge will ich dir nehmen: Nach meinem ersten Blick auf das Schaltbild hast du bei der Berechnung der Leistung den 1000-fachen Wert des berechneten Stromes in µA - also den Wert in mA - genommen.
Und noch was: Eine Stabilisierung der 9 Volt einer 6LR61 9 V Batterie auf 8,2 V mittels einer Z-Diode, die dann trotzdem 8,27 V ergibt, ist ziemlicher Unfug.
Es gibt dreibeinige Spannungsregler mit exakt 8 V in Kleintransistorgehäuseform, ganz billig.
Gruß, Michael
