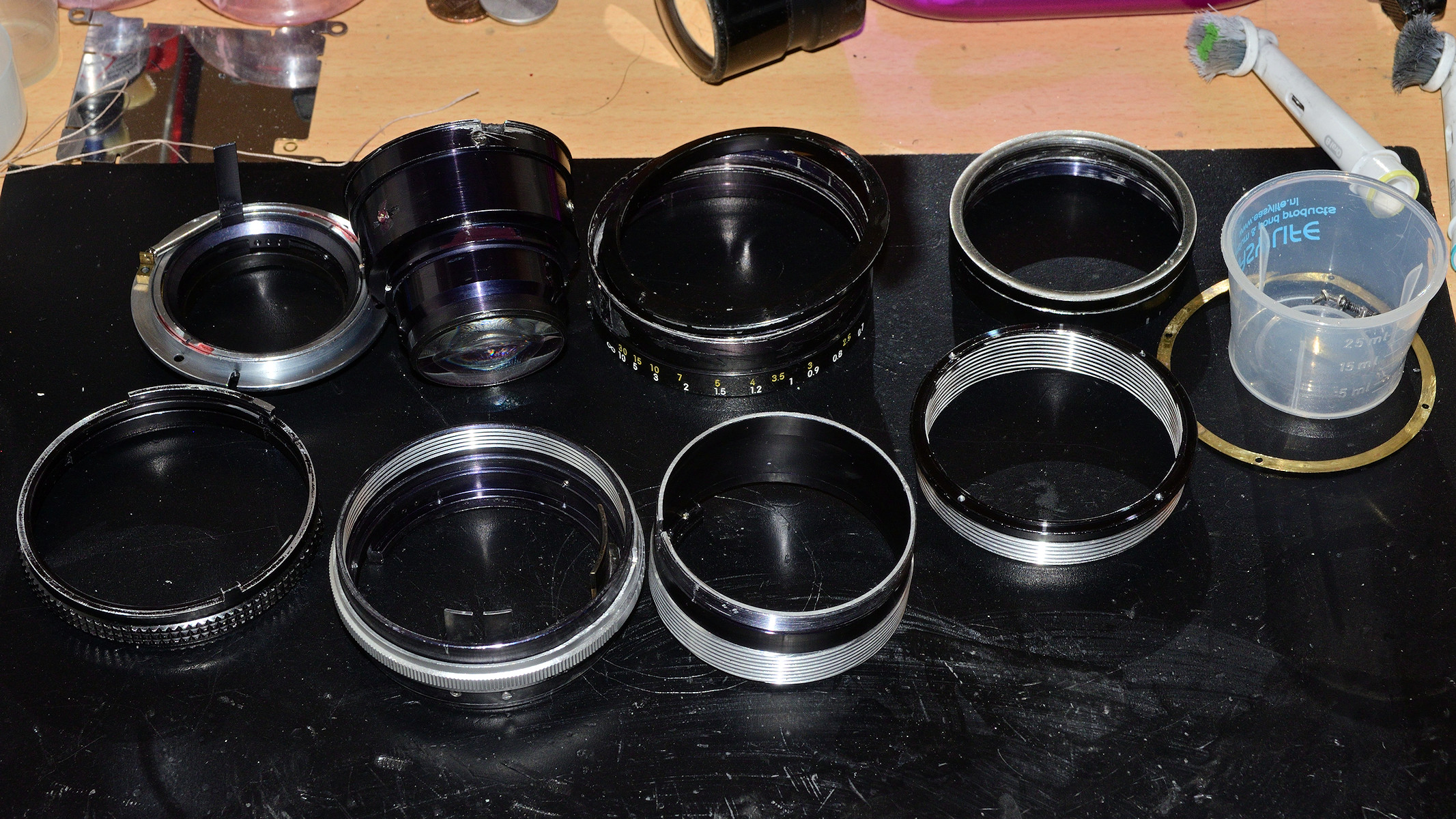

Ich habe ein schwer ramponiertes AI-Nikkor 50 mm 1:1.4 gekauft und total zerlegt, um es komplett zu überholen und die knirschend schwergängige Fokussierung zu reinigen:
Anhang 129119
Druckbare Version
Ich habe ein schwer ramponiertes AI-Nikkor 50 mm 1:1.4 gekauft und total zerlegt, um es komplett zu überholen und die knirschend schwergängige Fokussierung zu reinigen:
Anhang 129119
Na, da schnappe ich mir doch schnell einen Zuschauerplatz in der ersten Reihe!
wenn`s erlaubt ist, setze ich mich mal dazu.:clapping
ich auch und hole schon mal meine Brille.
Danke für das Interesse,
worauf wartet ihr nun?
Ich werde die Fokussierung neu fetten und das Objektiv dann zusammen bauen.
Da ich mir beim Zerlegen aber in Finger und Daumen geschnitten habe,
kann ich das erst machen, wenn die verheilt sind.
Nahaufnahmen von den Gewinden mit und ohne Schmadder
Eventuelle Markierungen (oder deren Abwesenheit dank besserer Methoden) für den Zusammenbau
Tips für den Zusammenbau
Offenlegung der verwendeten Schmiermittel
Justage am Kollimator
Erfolgsfotos
Als Bonus evtl. Bilder von der Linsenreinigung und Blendeninspektion
Zu spät, die völlig verdreckten Gewinde hatten meine Hände mit grauem Aluminiumabrieb so versaut, dass ich damit keine Kamera anfassen wollte.Zitat:
Zitat von Jan Böttcher
Damit kann ich nicht dienen, ich kenne den Aufbau solcher alter Objektive seit Jahren in- und auswendig.Zitat:
Zitat von Jan Böttcher
Dito.Zitat:
Zitat von Jan Böttcher
Ganz normales Gleitfett, da ist kein spezielles (wie z.B. Nyogel) erforderlich.Zitat:
Zitat von Jan Böttcher
Kollimator habe und brauche ich keinen. Es ist nichts zu justieren außer der Unendlich-Markierung des Entfernungsringes, das mache ich an einer Nikon D3 im LiveView-Modus.Zitat:
Zitat von Jan Böttcher
Würden genau so aussehen wie die mit anderen 50/1.4 AI-Nikkoren.Zitat:
Zitat von Jan Böttcher
Die Linsen habe ich nicht gereinigt, die Blende war ok.Zitat:
Zitat von Jan Böttcher
Danke fürs Zeigen, Michael,
nachdem ich ja auch schon einige Nikkore auseinandergenommen hab kann ich auf jeden Fall die hohe Fertigungsqualität
dieser Objektive bestätigen.
Man sieht ja an an Deiner Aufnahme der Einzelteile sehr schön, dass hier kein Pastik verbaut wurde, sondern nur Aluminium
(machmal auch etwas Messing) und dass die Toleranzen sehr gering sind.
Ich hoffe Deine "Verletzung" heilt bald und Du bekommst das Nikon wieder gut zusammen.
LG, Christian
So, wie's aussieht läßt Nikon da "Alu auf Alu" laufen. Das gab bei Contarex und Zeiss für Rollei mitunter Probleme (ich muß irgendwo Reste eines 1,4/50 mit Kaltverschweißung haben), Hr. Leica legt(e?) öfter mal Wert auf "Alu auf Messing".
Neee, so doof war Nikon-San damals nun auch nicht :) Die Teile sind teils Stahl, teils Aluminium, teils Messing; Alu auf Alu findeste da nicht.
Oh doch.Zitat:
Zitat von barney
Alles an den Objektivtuben ist aus (bis auf die Gewinde schwarz elxoxiertem) Aluminium.
Das Bajonett ist aus verchromtem Messing, der Fokus-Befestigungsring ist aus Messing, die Schrauben sind aus Stahl.
Nachdem meine Finger verheilt sind, habe ich das Objektiv wieder zusammen gebaut und musste dann feststellen, dass die äußeren Fokussiergewinde durch extrem häufiges Fokussieren unter schmirgelsandig verschmutzten Bedingungen so stark ausgerieben sind, dass auch hochviskoses Gleitfett das sich dadurch ergebende Spiel bei der Entfernungseinstellung nicht verringert.
Schade.
Habe ich mit dem Kauf (auch wenn 35 € nicht viel waren) wohl kein Schnäppchen gemacht...:eek:
PTFE Kügelchen ins Fett einarbeiten :spitze:
Und wo gibt es die?Zitat:
Zitat von Jan Böttcher
Ich kann nicht versprechen, daß das unterm Mikroskop noch "echte Kugeln" sind, aber die Chance, daß die Teflon-Miniteile annähernd Kugelform haben ist durchaus vorhanden (MoS2 Plättchen, PTFE eher Kügelchen)
Z.B. hier:
https://www.ebay.de/itm/334218755549
das wäre mal einen Versuch wert, damit ein "ordinäres" Schmierfett einzudicken.
Wenn es klappt, übernehme ich die volle Verantwortung, wenn nicht ... nehme ich Dir den unverbrauchten Rest Pulver zum anteiligen Preis (plus Porto von Dir zu mir) ab. Die verbrauchten 3-10 Gramm (und Zeit und Mühe es einzubringen und ggf. wieder aus dem Schneckengang zu waschen und mit PTFE "verseuchtes" ehemals normales Fett) bleiben Dein Risiko.
(ich gebe zu, ich lebte bis eben nicht in der Erwartung, daß 1,5mm die kleinsten "offiziellen" PTFE Kugeln im allgemeinen Angebot sind und danach dann das "Pulver" anfängt)
Wenn das mit dem PTFE im Fett nicht klappt, könnte man noch über MoS2-Gleitlack nachdenken. Damit könnte man eine gleitende Schicht auftragen (die den Spalt füllt) ... und es erstmal mit einer Sprühdose OKS 511 (gut abgehangen https://www.ebay.de/itm/OKS-511-MoS2...-/384603790844 )probieren bevor man zu eine frischen Dose OKS 510 greift ( https://www.ebay.de/itm/164075959910 ). Evtl. habe ich auch noch eine (leicht überlagerte) Dose im Keller. Bei einem Versuch auf Alu-Blech hielt der Lack auch ohne Einbrennen überraschend gut.
Hallo Jan,
das klingt zwar interessant, für dieses uralte Objektiv möchte ich aber keine weitere Arbeit aufwenden.
Danke für den Link.
Na ja, es wäre eher so ein "Forschungsprojekt" als eine wirtschafltlich besonders sinnvolle Unternehmung.
Mit etwas Glück läuft Dir bald ein verpilztes/verkratztes "Schwesterobjektiv" mit intakter Mechanik über den Weg ;-)

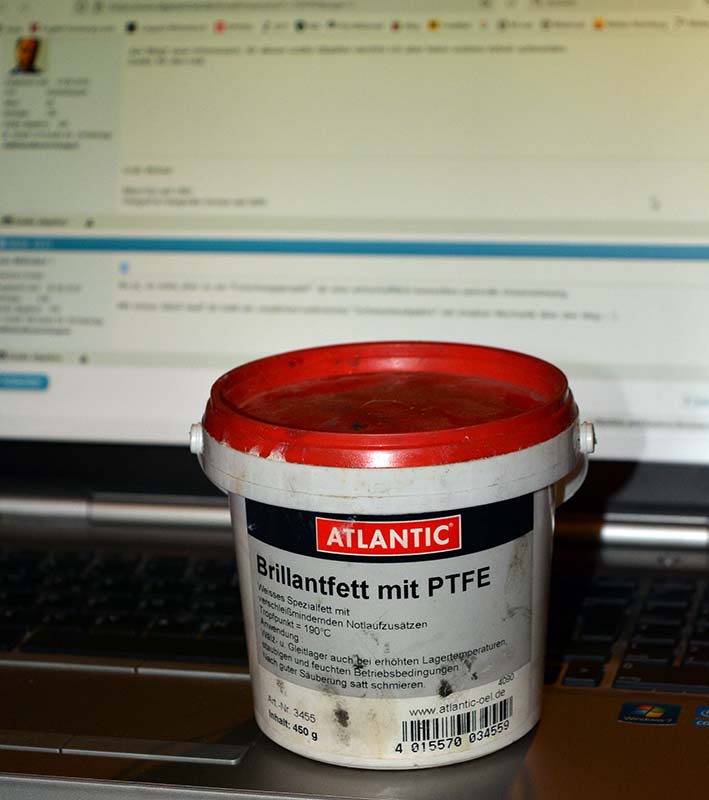

Anhang 129273
davon könnte ich dir ein Filmdöschen voll abfüllen.
Ansonsten gibt es für Interessierte jede Menge Nikon-Schrauber-Artikel bei Richard Haw.
z. B: https://richardhaw.com/2018/08/12/re...or-50mm-f-1-4/
Ich habe schon so eines da, das ist 100%ig ok, und steht seit einem halben Jahr zum Verkauf.Zitat:
Zitat von Jan Böttcher
Auch bekomme ich laufend solche und ähnliche Objektive zur Reparatur zugeschickt, erst letzte Woche waren es sechs Stück von einem Händler, für den ich den Service mache.
Da ich dieses Exemplar nun nicht mehr verkaufen kann, baue ich es zu einem Bokehmonster um.
Dazu musste ich es wieder zerlegen und habe dabei festgestellt, dass mein für solche Fokusgewinde bevorzugtes "dünnes" Gleitfett innerhalb der knappen Woche, die es in den Gewinden war, sich aus dem blanken Aluminium bereits wieder mit grauem Aluminiumabrieb gefüllt hat.
So habe ich die Gewinde erneut gereinigt und diesmal ein "dickes" Universalfett aus dem Baumarkt verwendet, und siehe da - jetzt ist das Spiel etwas geringer...
