Hallo zusammen!

Das Tair-3 wurde ja immer wieder mal besprochen, zuletzt hier. Die Bildqualität ist klasse, nur die Bedienung an einer Digitalen ist etwas umständlich, vor allem, wenn man die Schulterstütze benutzen möchte. Als ich das zum ersten Mal ausprobiert habe, hätte ich einen dritten Arm gebraucht: Blende spannen, anlegen, mit links scharfstellen, dann mit der rechten Hand über den Gewehrgriff die Blende auslösen und dann die rechte Hand an den Auslöser der Kamera. Inzwischen dreimal neu zielen (bei inzwischen geschlossener Blende) ...

Einen nächsten Versuch habe ich mit einem Drahtauslöser gemacht, den ich zusammen mit dem Gewehrgriff in der rechten Hand gehalten habe. Doch beim Auslösen mit dem Daumen waren die Bilder verwackelt...

Schließlich war klar: ich brauche einen Drahtauslöser, der vom Auslösemechanismus in der Schulterstütze bedient wird. Nach einigem Überlegen und Suchen kam ich auf die folgende Lösung:

Aber zuerst nochmal ein Bild des kompletten Systems (hier bereits mit EOS statt der Zenith):

Anhang 12922

Der Abzug löst dabei zuerst die Blende des Objektivs aus und dann, über einen speziellen Auslöser am Boden der Zenith, den Verschluss der Kamera. Die Blendenauslösung sollte weiterhin funktionieren, daher habe ich die Taster, die für einen Drahtauslöser für eine EOS nötig sind (entsprechend den zwei Stufen des Auslösers), am Ende des Abzug-Armes eingebaut. Der Pin, der früher die Zenith gesteuert hat, musste dann halt etwas kürzer werden.

Hier nochmal der ausgebaute Auslösehebel:

Anhang 12920

Im Elektronikmarkt habe ich zwei kleine Print-Taster gefunden. Normalerweise sind die zum direkten Auflöten auf Platinen gedacht. Sie sind etwa 6 x 6 mm groß und damit klein genug, im Gewehrgriff Platz zu finden. Hier sind sie auf einem Stück Holz montiert (klar, das ist nur gebastelt) und ein Kabel mit einem 2,5mm-Stereo-Klinkenstecker drangelötet. Damit die Taster nacheinander auslösen, habe ich ein Stück Plastik quer über die beiden Knöpfe geklebt.

Anhang 12919Anhang 12921

Das Holzstück liegt nun so, dass das Ende des Arms nicht in der Mitte dieser Brücke drückt, sondern etwas daneben. Dadurch löst der eine Taster, der den halb gedrückten Auslöser mimt, zuerst aus. Der andere Taster schaltet dann bei noch etwas mehr Druck. Auf diese Weise bewegt man den Finger zum eigentlichen Auslösen praktisch nicht mehr und die Verwacklungsgefahr sinkt.

Mit dieser Modifikation kann man den "Fotosnaiper" wieder so benutzen, wie er geplant war: Blende vorwählen und spannen, anlegen und den Abzug betätigen. Dann macht's "KLACK - klick".

Ich kam noch nicht dazu, viel zu üben, aber bei den ersten Tests im Garten konnte ich ohne Probleme bis 1/180 s scharf halten. Bei 1/125 wurde es schwierig und für noch länger war ich an dem Tag nicht ruhig genug.

Das folgende Bild ist bei 1/180 s gemacht. Die Entfernung waren mindestens 5 Meter.

http://www.abload.de/thumb/snaiper_k...rtraitdnwt.jpg

Dieses Bild zeigt schön, wie man mit der Schulterstütze bei Bewegungen mitziehen kann. Leider habe ich den Fokus nicht ganz erwischt. Das war auch der häufigste Grund für Ausschuss. Wenn die Katze sich bewegt hat, ist es mir immer wieder passiert, dass ich mit dem Scharfstellen 20 cm hinterher war.

http://www.abload.de/thumb/snaiper_katzipanonhp.jpg

Jetzt brauche ich nur noch eine gute Gelegenheit, um mit diesem "optischen Vorderlader" mal auf Pirsch zu gehen.

Fritz'sche Grüße

Sehr schöne Idee und auch Umsetzung mit einfachen Mitteln. RESPEKT

LG
Henry

Hallo Fritz,
vor 4 Jahren erwarb ich ebenfalls das Tair 3S und nutze es als "normales" Tele an meiner EOS - allerdings vom Stativ aus. Bei einer damaligen Recherche fand ich diesen Umbau des Fotosnaipers:
http://www.m42photo.com/2010/07/27/a...anon-eos-300d/
In diesem Artikel befindet sich auch ein Link zur Geschichte des Fotosnaipers.
Dein einfach gebastelter Umbau finde ich sehr kreativ - klasse!
Gruss Fraenzel

Vielen Dank für die Blumen!

Fraenzel: diesen Link zum Umbau (und zur Geschichte) hatte ich auch gefunden. Ich habe nur nicht verstanden, wie man dort auslöst. Wahrscheinlich steht das irgendwie auf Französisch drin und ich habe es mit meinem Urlaubs-Französisch nur nicht gefunden? Ausserdem denke ich, dass man den Daumen nicht bewegen sollte, denn aus anatomischen Gründen kann man damit eigentlich nur horizontal quer zur optischen Achse drücken und damit genau in die Richtung verwackeln, in der die Schulterstütze am wackligsten ist.
Ich bin auch noch auf der Suche nach einem günstigen und stabilen Stativ für das Tair (ist nicht so auffällig) -- oder ich muss einfach mal ausprobieren, wie andere Leute auf so ein "Gewehr" reagieren. Eventuell ergeben sich ganz interessante Gespräche.

Fritz'sche Grüße

Zitat:

---

Zitat von derFritz

...Die Bildqualität ist klasse, nur die Bedienung an einer Digitalen ist etwas umständlich, ...

---

Das kann ich beides voll unterschreiben und letzteres war der Grund warum ich mein Tair wieder verkauft habe.

Hallo Fritz,
sicher ist der Gewehr-Einsatz mit dem Tair aufsehenerregend, aber verwacklungsfrei fotografieren geht doch von einem Stativ aus komfortabler.
Am liebsten verwende ich mein englisches Benbo MK2 Stativ mit dem äußerst stabilen Berlebach Neiger (zusammen 5 kg!!!):
Anhang 12925
Leichter, aber auch wackeliger ist die Kombination altes Cullmann-Stativ mit Bilora Kugelkopf (2,5 kg):
Anhang 12926
Ich empfehle immer gern alte Linhof-Stative, wie z.B. dieses hier:
http://cgi.ebay.de/ws/eBayISAPI.dll?...=STRK:MEWAX:IT
oder auch ein Schiansky-Stativ:
http://cgi.ebay.de/ws/eBayISAPI.dll?...=STRK:MEWAX:IT
in beiden Fällen fehlt die 1/4 Zoll Schraube zum Anbringen der Kamera (gibt´s in jedem Fotogeschäft).
Sehr gut sind auch die Berlebach-Stative (leider sehr gefragt):
http://cgi.ebay.de/ws/eBayISAPI.dll?...=STRK:MEWAX:IT
Gruss Fraenzel

Super Idee!
Ich finde es eigentlich schade, dass man derzeit von solchen "Stativersatzlösungen" abgekommen ist.
Eventuell sieht es zu sehr nach Waffe aus, wenn man mit so einem Gestell herumrennt.

Da ich am liebsten Menschen fotografiere, habe ich ein Stativ bisher noch nicht vermisst. Das würde mich bei den dynamischen Orts- und Richtungswechseln eher behindern. Ich habe daher allerdings auch noch praktisch keine Erfahrung, wie man mit einem Stativ "sieht", bzw. die nächsten Aufnahmen planen (voraus-ahnen) muss. Mit solch einer Schulterstütze zu fotografieren ist aber sicher etwas anderes. Es ist mehr wie "ohne Stativ", dafür mit mehr Ruhe bei dem langen Tele, aber auch langsamer.

Meine Motivation für diese Bastelei war gewesen, den "Snaiper" so benutzbar zu machen, wie das die Konstrukteure damals geplant hatten. Klar, ich hätte auch einen Film in die dazugehörige Zenith einlegen können, aber ich bin einfach weg vom Film. Ich hoffe, dass ich über die Osterferien mal ein paar Stunden habe, mit dem Tair im Wald auf Pirsch zu gehen (Notfalls werde ich an den Enten im Baggersee üben :-). Ich bin auf diese Erfahrung gespannt. Keine Ahnung, was mich erwartet. Besorgte Spaziergänger, verwackelte Enten, Mückenstiche, ... und hoffentlich auch ein paar interessante Fotos?

Übrigens, so wackelig ist diese Konstruktion gar nicht. Neulich habe ich den Vollmond vom Balkon aus "geschossen" und konnte trotz 2xTelekonverter (=effektiv 960mm) 1/125s ohne Verwackeln benutzen. Zugegen, ich habe mich an einem Träger angelehnt.

http://www.abload.de/thumb/snaiper_vollmondsnf9.jpg

Ab Ende nächster Woche werde ich dann berichten, wie es mir ergangen ist.

Frohe Ostern!

Fritz

Hallo Fritz,
auch Dir Frohe Ostern.
Ich habe Dich schon verstanden, dass Du das Tair so benutzen möchtest wie es ursprünglich gedacht war. Deshalb ist es sehr gut, dass Du Deine Konstruktion in freier Natur ausprobieren möchtest. Auf Fotos bin ich schon sehr gespannt.
Dein Mondfoto zeigt ja trotz des Konverters, dass man mit 1/125 sec relativ scharf ablichten kann.
Ich bin da eher der entschleunigte Fotograf mit Stativ. Man kann so wesentlich besser ein Motiv auswählen und mit Fernauslöser verwacklungsfrei auslösen.
Gruss Fraenzel

Moinsen,

wenn alles gut geht, werde ich wohl morgen auch Besitzer eines solchen Apparates sein, ohne die Zenith-Kamera und ohne das das Helios-Objektiv (macht aber nichts, das ich's ja schon hab :hehehe: )
Der Sniper ist schon für eine EOS 5D umgerüstet (ich kenn mich da nicht aus, aber vielleicht muß ich es für meine 450D noch mit einem anderem Stecker umrüsten).

@ derFritz : wenn es dich noch interressiert, ich wohne in Frankreich, könnte den Artikel übersetzen.

@ Alle, bin gerne bereit französische Artikel zu übersetzen.

Gruß aus Paris

Roger

Zitat:

---

Zitat von W123-Paris

Der Sniper ist schon für eine EOS 5D umgerüstet (ich kenn mich da nicht aus, aber vielleicht muß ich es für meine 450D noch mit einem anderem Stecker umrüsten).

---

Hi, Roger und willkommen!

Alles, was an die 5D passt, passt auch an eine 450D.
(Nur anders herum kann es Probleme geben.)

LG
Carsten

Hallo Carsten,

Danke für die Info, war mir nicht sicher ob der Anschluss für den Kabelfernauslöser den selben "Jack"-Anschluss hat.

Heute Abend gegen 19h40 weiß ich obs geklappt hat:daz:

Gruß Roger

P.S. War während meines Urlaubs in Kiel im Wildpark Eekholt und hab dort Fotos der Vogelflugvorführung gemacht, hat mich selbst erstaunt das man mit MF-Objektiven auch fliegende Vögel scharf auf nehmen kann.

R.

Zitat:

---

Zitat von W123-Paris

P.S. War während meines Urlaubs in Kiel im Wildpark Eekholt und hab dort Fotos der Vogelflugvorführung gemacht, hat mich selbst erstaunt das man mit MF-Objektiven auch fliegende Vögel scharf auf nehmen kann.

---

"Indeed!" -- wie man auf Englisch so schön sagt.

@Roger: was gibt's Neues vom Tair? Passt der Stecker? Und wenn in Frankreich Interesse an meinem Umbau besteht, dann nur zu mit der Übersetzung!

Ich war letzte Woche an der Iller Schwäne beobachten. Leider wollte keiner von denen fliegen, als ich dort war, aber "Äktschn" war immer wieder geboten:

http://www.abload.de/thumb/fs_schwanenjagd_750g7ui.jpg

Die Schärfe nachzuführen war bei diesem Schwan in voller Fahrt dann wieder etwas leichter:

http://www.abload.de/thumb/fs-schwanvorausu7df.jpg

Bei diesen Fotos hatte ich mich an's Ufer gesetzt, etwa drei Meter über dem Wasser. In den oberen Fotos waren die Schwäne 50 bis 100 m entfernt. Bei denen, die näher kamen, hat es dann nur noch zu Protraits gereicht :) (Man beachte die Tiefenschärfe/Schärfentiefe/Schiefentärfe??? bei fast offener Blende)

http://www.abload.de/thumb/fs_schwanportraitv7ww.jpg

Das letzte Foto für heute ist aus einer Blendenreihe: die Ente saß ruhig genug für eine 1/30s. Sowas geht mit der Schulterstütze erstaunlich gut, wenn man im sitzen den linken Ellenbogen auf das Knie auflegt.

http://www.abload.de/thumb/fs_ente_30i7vg.jpg

Die Reaktionen der anderen Spaziergänger waren übrigens komplett harmlos: keiner hat etwas gesagt. Wahrscheinlich war klar, dass ich Fotos machte, als ich am Ufer saß. Und zum Transport habe ich die Schulterstütze rausgezogen und in die hintere Hosentasche gesteckt, so dass sie vom Pulli verdeckt war. Der Rest war eindeutig als Kamera mit dickem Objektiv zu erkennen. Somit: tauglich für die Pirsch in Wald und am See.

Fritz'sche Grüße

N'abend Fritz,

der Stecker für's 5D ist ein anderer wie der für die 450D (etwas kleiner wie ein wie ein Kopfhörer-Jackstecker), habe aber im Internet die Belegungen gefunden, daher kein Problem.
Ein Problem ist der Microschalter, bekomme aber morgen 2 mit denen ich hoffe den Umbau zu beenden und dann den Sniper in Anschlag zu nehmen:devil2:

Gruß aus Paris

Roger

Hach, das sind schöne Bilder die das Digital-Set da zaubert =)

Hatte ja nur die normale Linse - aber die hatte leider Fungus und hab sie zurückgeschickt.

Gab es eig. noch mehr solcher "Sonderbauten" zu Analogzeiten? Hatte irgendwas von Novoflex gelesen...


Mit freundlichen Grüßen,
Kevin.

Zitat:

---

Zitat von W123-Paris

der Stecker für's 5D ist ein anderer wie der für die 450D (etwas kleiner wie ein wie ein Kopfhörer-Jackstecker), habe aber im Internet die Belegungen gefunden, daher kein Problem.
Ein Problem ist der Microschalter, bekomme aber morgen 2 mit denen ich hoffe den Umbau zu beenden und dann den Sniper in Anschlag zu nehmen

---

Hallo Roger,

ich dachte, Dein Set ist schon umgebaut und es fehlt nur der passende Stecker?

Kannst Du denn kurz erklären, was in dieser französischen Umbauanleitung steht? Ich bräuchte nicht die komplette Übersetzung, nur grob das Prinzip: wie wird ausgelöst, wo sind die Taster/Schalter? Was mich dabei irritiert hat, war dass im Schaltplan ein Schalter für den halb-gedrücjten Auslöser vorgesehen ist und ein Taster für's ganz durchdrücken. Bedeutet das, dass man zuerst den Schalter umlegen muss und damit die Belichtungsmessung etc einschaltet und dann per Tasterdruck das Foto macht? Und dann muss man den Schalter wieder ausschalten?

Vielen Dank schon mal.

Fritz'sche Grüße

Moin Fritz,

ja der Griff war schon umgebaut, aber der Stecker des Kabelauslösers für die EOS 5D und für die EOS 450D sind nicht die Gleichen.

Hier eine Übersetzung des Artikels :

Zitat:

---

Der Artikel beschreibt die Umbauarbeiten für die Benutzung mit einer EOS 300D

Material

einen „Jack-Stecker“ 2,5 mm

ein Stück 3 adriges Kabel (2 Leiter plus Erde)

ein geeigneter Druckschalter (mehr dazu im Artikel)

Bild aus dem Artikel : http://www.m42photo.com/wp-content/u...-4-300x225.jpg

Die hier verwendete Version des Fotosniper hat eine praktische Änderung aus der damaligen Zeit, die eine Benutzung eines jeden Apparates der mit einem beweglichen Auslöser ausgelöst werden konnte und nicht über die Grundplatte des Fotosnipers ermöglicht.

Diese Weiterentwicklung wird für die Auslösung der Canon verwendet.

Man muss also nur eine elektronische Version des beweglichen Auslösers herstellen.

Das folgende Foto zeigt die zu realisierende Montage. Hier kommt die Auswahl des Druckauslösers ins Spiel, da er an die Stelle des originalen Auslösers passen muss.

Bild aus dem Artikel : http://www.m42photo.com/wp-content/u...-4-300x225.jpg

Wenn man so weit ist muss man nur noch der Schalter und den Stecker ans Kabel löten..
Aber natürlich nicht irgendwie!

Das genaue Schema finden Sie hier :
http://www.astrosurf.com/rondi/instr...350d/index.htm

Bild aus dem Artikel : http://www.m42photo.com/wp-content/u...-6-236x300.jpg

Die Version die hier erklärt wird ist noch einfacher, da hier keine Scharfstellung erforderlich ist, da das Objektiv keinen Autofokus hat.

Deshalb habe ich diese Funktion kurzgeschlossen und den Schalter nur zum Auslösen benutzt.
Ein Nachteil hat diese Version, man kann die Bilder erst betrachten wenn der Jack-Stecker gezogen wurde.
Es ist also anzuraten einen Ausschalter am Kabel anzubringen, damit man die Bilder betrachten kann.
Diese Anschlüsse hergestellt, braucht man nur noch das Kabel am Griff und der Kamera anzuschließen.

Bild aus dem Artikel : http://www.m42photo.com/wp-content/u...-2-300x225.jpg
Bild aus dem Artikel : http://www.m42photo.com/wp-content/u.../8-300x225.jpg
Bild aus dem Artikel : http://www.m42photo.com/wp-content/u...-7-300x225.jpg
Bild aus dem Artikel : http://www.m42photo.com/wp-content/u.../7-300x225.jpg

Wie Sie sicherlich feststellen werden, je nach Adapter M42/EOS, dass das Tair sich nicht im richtigen Winkel zum Griff befindet.

Um dieses Auszugleichen braucht man nur die 3 Schrauben am äußeren Ring zu lösen

Bild aus dem Artikel : http://www.m42photo.com/wp-content/u...-2-300x225.jpg

Wenn dieser Ring lose ist, kann man das Objektiv und die Kamera auf dem Griff anbringen, ausrichten und die Schrauben fest ziehen.

Nun kann es mit dem Ausprobieren los gehen.

Ich persönlich benutze die Serienauslösung zum Objekt fotografieren, diese erlaubt eine optimale Benutzung im „Feuer des Gefechtes“.



Viel Spaß beim Nachbauen.

---

P.S. Sorry für die Dauer der Übersetzung, hatte vorher deine Antwort übersehen, muss wohl besser aufpassen:beten:

Gruß aus Paris

Roger

Danke Roger!

Jetzt hab ich es kapiert: diese Version des Snaipers hat einen zusätzlichen Drahtauslöser (déclencheur souple), der vom Pistolengriff betätigt wird -- und der wird durch einen Taster mit Kabel ersetzt. Es dämmert mir nun auch wieder, sowas schon mal gelesen zu haben. Damit ist mir auch klar, warum ich diese Umbauanleitung einfach nicht verstanden habe. (Irgendwie fehlt hier noch ein "Dicke-Erleuchtung"-Smiley :-)

Danke nochmal für's Übersetzen.

Fritz'sche Grüße

Zitat:

---

Zitat von derFritz

Danke nochmal für's Übersetzen.

Fritz'sche Grüße

---

Kein Problem:)

Gruß aus Paris

Roger

Cooles Spielzeug,

lohnt sich sowas ? :D

Zitat:

---

Zitat von Diamond_72

Cooles Spielzeug,

lohnt sich sowas ? :D

---

Wenn Du ein relativ lichtstarkes - schon bei Offenblende scharf zeichnendes - 300er Tele für <100 EUR gebrauchen kannst - unbedingt!
Gruss Fraenzel

Zitat:

---

Zitat von Diamond_72

Cooles Spielzeug, lohnt sich sowas ? :D

---

hallo ob es sich lohnt, das ist wohl eine ganz persönliche Entscheidung. Ich für meinen Fall nutze es an der 500D als optisch sehr gutes/gutes 300er sehr oft, allerdings wie auch Fraenzel (s.oben ) auf Stativ Wolfgang

Gibt es beim Tair 3 Tele eigentlich unterschiedliche Versionen ?

Zitat:

---

Zitat von Diamond_72

Gibt es beim Tair 3 Tele eigentlich unterschiedliche Versionen ?

---

Ja, etliche:

https://www.google.de/search?q=Photo...w=1920&bih=909

Die ersten Photosniper oder Tair 3 Objektive wurden in der UdSSR ab den 40iger Jahren hergestellt. Mit den Jahren wurde das Objektiv immer weiter entwickelt. Legendär ist auch eine Version, die anläßlich der Weltausstellung 1958 in Brüssel hergestellt wurde.
Irgendwo im Netz habe ich gelesen, dass Nikita Chruschtschow dieses Objektiv für seine Naturfotografie nutzte:

http://tomtiger.home.xs4all.nl/

Auch der Kameranschluß war unterschiedlich (M39, M42).
Mein Exemplar ist ein jüngeres. Auf meinem Objektiv steht "Made in Russia" - also nach dem Zusammenbruch der Sowjetunion und hat ein M42 Gewinde.
Gruss Fraenzel

okay, habe gesehen, dass es auch welche mit MC gibt. Die sind wahrscheinlich von der Schärfe her ein bisschen besser..

Zitat:

---

Zitat von Diamond_72

okay, habe gesehen, dass es auch welche mit MC gibt. Die sind wahrscheinlich von der Schärfe her ein bisschen besser..

---

hier wohl meine schärfste Aufnahme mit dem Tair 3-S

http://www.digicamclub.de/gallery/sh...imageuser=4024

Gruss Fraenzel

@Fraenzel

Hast du eins mit MC ?

Zitat:

---

Zitat von Diamond_72

@Fraenzel

Hast du eins mit MC ?

---

ich habe mir eben das Objektiv noch einmal genauer angeschaut. Da steht nix von MC. Deshalb gehe ich mal davon aus, dass es nicht "multi coated" ist.
Gruss Fraenzel

Hallo,
heute ist mein Tair 3s angekommen. Ich konnte nach diesem Interessanten Beitrag einfach nicht auf das Set wiederstehen. :)
Nun möchte ich es gerne für meine EOS 60D funktionsfaehig machen und die Ausloesung ueber die Snaiper realisieren.

Hat jemand von euch schon die Anleitung auf der französichen gefolgt und das ganze mal realisiert?

Zitat:

---

Zitat von Diamond_72

Hallo,
heute ist mein Tair 3s angekommen. Ich konnte nach diesem Interessanten Beitrag einfach nicht auf das Set wiederstehen. :)
Nun möchte ich es gerne für meine EOS 60D funktionsfaehig machen und die Ausloesung ueber die Snaiper realisieren.

Hat jemand von euch schon die Anleitung auf der französichen gefolgt und das ganze mal realisiert?

---

Meine Glückwunsch zum Tair 3S.
Hoffentlich hast Du ein gut erhaltenes Exemplar erwischt.
Ich benutze meins an der EOS 500D als ganz normales Teleobjektiv ohne diese Schulterstütze allerdings auf einem recht stabilen Stativ. Die Fokussierung erfolgt entweder mit der LiveView Funktion der Kamera oder mit einem guten AF Confirm Adapter wenn´s etwas schneller gehen muß.
Dieser französische Ansatz mit der Fokussierung durch die Schulterstütze hat mich seinerzeit auch interessiert, aber aufgrund der beschriebenen erfolgreichen Fokussierung bin ich wieder davon abgekommen.
Da bin ich mal gespannt zu welchem Ergebnis Du kommst.
Gruss Fraenzel

Hi nochmal,

also das Exemplar von mir scheint auch eines der neusten Modelle zu sein. Meins befindet sich wirklich in einem neuwertigen Zustand.
Nun, ich habe hier noch eine schöne Anleitung gefunden: http://www.flickr.com/groups/zenitph...7625941816197/

Scheint sehr sauber gelöst zu sein. Ich werde es eventuell nach dieser Methode lösen.
Wofür ist eigentlich das Kabel, welches aus dem Objektiv rauskommt?

Zitat:

---

Zitat von Diamond_72

Wofür ist eigentlich das Kabel, welches aus dem Objektiv rauskommt?

---

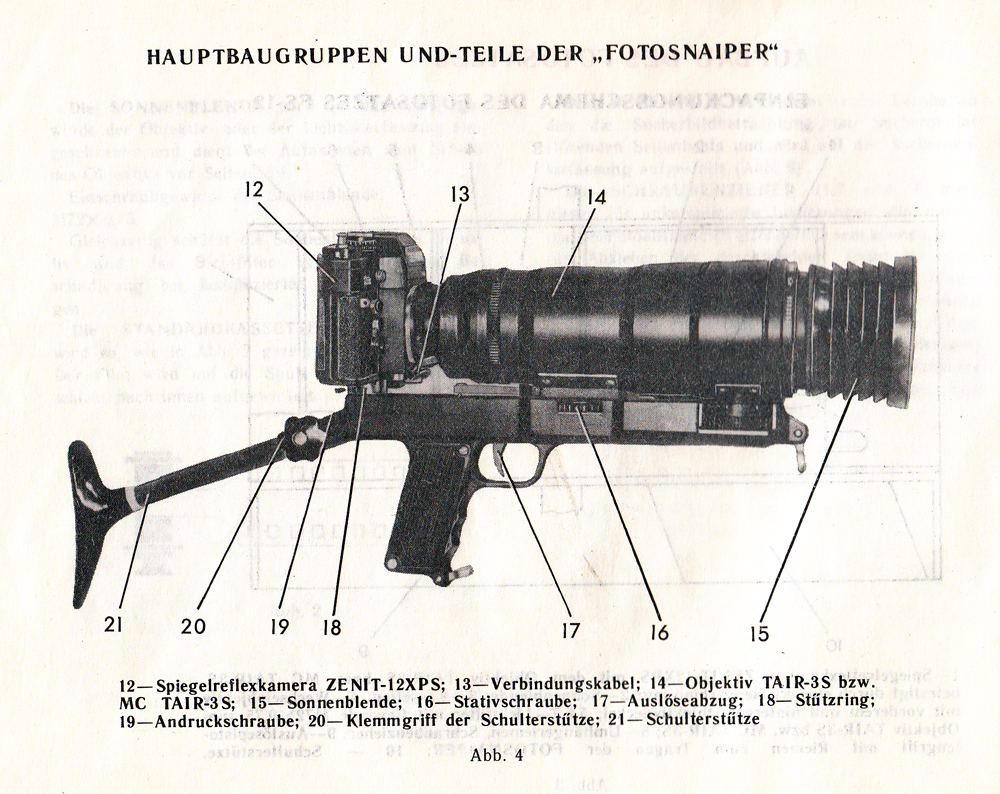

Es ist das Verbindungskabel zur Kamera. Wenn Du den Auslöseabzug (17) am Pistolengriff betätigst wird der Kamera mitgeteilt, dass sie jetzt auslösen soll.

Anhang 24121

Gruss Fraenzel

Okay,
aber das Kabel wird dann ja nicht mehr benötigt, wenn ich die Auslösung über den an dem hinteren Pin im Stützring (18) über einen Taster realisiere, oder habe ich das falsch verstanden?

Zitat:

---

Zitat von Diamond_72

Okay,
aber das Kabel wird dann ja nicht mehr benötigt, wenn ich die Auslösung über den an dem hinteren Pin im Stützring (18) über einen Taster realisiere, oder habe ich das falsch verstanden?

---

Dazu kann ich leider nix sagen, weil ich das Tair 3-S ohne Pistolengriff benutze.

Vielleicht betrifft die Umbauanleitung ein altes Tair, daß noch mechanische Auslösung über Drahtauslöser unterstütze. Wenn ja, dann kannst Du Dir bei der elektrischen Version Arbeit sparen, falls Deine Cam keine Nex ist. Die läuft nur über IR. LG F

Zitat:

---

Zitat von Diamond_72

Okay,
aber das Kabel wird dann ja nicht mehr benötigt, wenn ich die Auslösung über den an dem hinteren Pin im Stützring (18) über einen Taster realisiere, oder habe ich das falsch verstanden?

---

Ja, der mechanische Auslöser kann weg und für die Canon Kameras gegen einen Taster ersetzt werden, der dann die Kamera auslöst. Die Leitungen, die die Kamera auslösen, kannst Du auch direkt vorher mal testweise Kontakt gegeneinander machen lassen um heraus zu finden, welche der Adern Du am Taster anlöten musst.
Die simpelste Methode besteht in einem Taster den Du beim technischen Versandhandel mit dem großen "C" im Namen bestellen kannst. Taster an geeigneter Stelle anbringen und fertig ist es.

LG
Henry

Gut, ich werde schon irgendwie was basteln...ich danach mein Ergebnis vorstellen.

Gibt es eigentlich auch eine günstige Stativschelle für das Fair?

Leider passt die Platte meines statives nicht an das Tair, da das Tele ein größeres Gewinde hat...

Es gibt in jedem Fotogeschäft Adapter von 3/8 Zoll auf 1/4 Zoll für <1 EUR.
Gruss Fraenzel

Nun, einen Taster und einen 2.5 Stecker habe ich mittlerweile. Wenn ich die Adern ordnungsgemäß miteinander verbinde und den Stecker anschließe , gleichzeitig in den Fernauslösemodus gehe, tut sich leider nichts.

Ich habe mich an dieser Anleitung gehalten: http://www.traumflieger.de/desktop/3...nausloeser.php

Zitat:

---

Zitat von Diamond_72

Nun, einen Taster und einen 2.5 Stecker habe ich mittlerweile. Wenn ich die Adern ordnungsgemäß miteinander verbinde und den Stecker anschließe , gleichzeitig in den Fernauslösemodus gehe, tut sich leider nichts.

Ich habe mich an dieser Anleitung gehalten: http://www.traumflieger.de/desktop/3...nausloeser.php

---

Hast Du den Hinweis auf Seite zwei gelesen?..

Sehr dubiose Beschreibung des Ganzen..

Deshalb teste es zunächst "freiverdrahtet", welche der Kontakte nun die Kamera auslösen.

Der Hinweis sagt nämlich - und das würde ich genauso sehen - das gelb hierbei die durchgeführte Masse ist, im Bild aber die rote Leitung an der "Masse-Fahne" des Klinkensteckers angelötet ist.

Die 3 Teile des Steckers sind

1. Masse = das lange Blechstück
2. Ring = der kleine Ring (dies ist an den Lötkontakten die äußere etwas längere der zwei "Lötfahnen")
3. Tip oder Spitze genannt.. (dies ist an den Lötkontakten des Steckers die innerste und kürzere der beiden "Lötfahnen")

Da im Grunde die einzelne Funktion nur einen "Kurzschluss gegen Masse" bedeutet, muss also - egal welche Farbe Du da angelötet hast - der Taster zwischen 1. und einer der beiden - also Ring oder Tip - angeschlossen werden.

Bei Betätigen des Tasters wird dann die eine oder andere Funktion ausgelöst.. also entweder Scharfstellen oder Auslösen.

Man kann es auch einfach herausfinden, in dem man den Stecker in die Kamera steckt und z.B. mit einer Büroklammer eine Verbindung zwischen Masse = langer Anschluss des Steckers und einem der beiden weiteren Anschlüsse herstellt. Die Kamera sollte dann auslösen bei Kurzschluss einer der beide Kontakte.
Zwischen die beiden Kontakte lötest Du dann Deine Tasterleitungen.

LG
Henry
