Reparatur eines Bellows-Nikkor-P 105 mm f/4.0

Zitat:

---

Zitat von waldbeutler

Sobald das Bellows 105/4 als Nahlinse vor einem 105/4 Micro (das ohne Zusatztubus nur einen Abbildungsmaßstab von 1:2 schafft) eingesetzt wird, um einen Abbildungsmaßstab von 1:1 zu erreichen, sollte man das Bellows m.M.n in Retro-Stellung mit einem Umkehrring vor das Micro setzen, um eine plane Schärfenebene zu erreichen.

---

Ich habe das probiert, bevor du es umgebaut hattest; es gab auch bei Offenblende beider Linsen kreisrunde Randabschattungen.

Zitat:

---

Zitat von Steinheil

Genau!
Ich habe immer mal Ausschau gehalten, nach einem Reprostativ-Schnäppchen von Linhof, Dunco, Kaiser etc, bin aber nie fündig geworden.

---

Hallo Ralf,

ich habe mir schon mehrere Makrostative selbst gebaut. Vielleicht ist das ja eine Inspiration für Dich:
https://www.digicamclub.de/showthread.php?t=24318 und zwar im Beitrag #10

Das hat sich bis heute bewährt und ist oft im Einsatz, teilweise mit irrwitzigen Vergrösserungen.

LG, Christian

Zitat:

---

Zitat von gladstone

Hallo Ralf,

ich habe mir schon mehrere Makrostative selbst gebaut. Vielleicht ist das ja eine Inspiration für Dich:
https://www.digicamclub.de/showthread.php?t=24318 und zwar im Beitrag #10

Das hat sich bis heute bewährt und ist oft im Einsatz, teilweise mit irrwitzigen Vergrösserungen.

LG, Christian

---

Ich habe weder die Werkzeuge oder Räumlichkeiten noch die handwerkliche Fähigkeiten, um sowas Geniales zu bauen.

Hallo Ralf!

Zitat:

---

Zitat von Steinheil

es gab auch bei Offenblende beider Linsen kreisrunde Randabschattungen.

---

Niemand fotografiert Makros sinnvollerweise mit solchen Vorsatzlinsen oder -Objektiven vor Makroobjektiven bei Offenblende dieser Makroobjektive (dass das als Vorsatzlinse fungierende Objektiv auf Offenblende stehen muss, ist logisch).
Waren die Randabschattungen denn bei Abblenden des 105/4 MICRO-Nikkors auf f/8 bis f/16 (entspricht Blende f/4 bis f/8 der Kombination beider Objektive mit einer resultierenden Gesamtbrennweite von knapp 53 mm) auch zu sehen?
Wenn ja, ist die Retro-Montage nicht für diese spezielle Kombination geeignet.

Zitat:

---

Zitat von waldbeutler

Hallo Ralf!

Niemand fotografiert Makros sinnvollerweise mit solchen Vorsatzlinsen oder -Objektiven vor Makroobjektiven bei Offenblende dieser Makroobjektive (dass das als Vorsatzlinse fungierende Objektiv auf Offenblende stehen muss, ist logisch).
Waren die Randabschattungen denn bei Abblenden des 105/4 MICRO-Nikkors auf f/8 bis f/16 (entspricht Blende f/4 bis f/8 der Kombination beider Objektive mit einer resultierenden Gesamtbrennweite von knapp 53 mm) auch zu sehen?
Wenn ja, ist die Retro-Montage nicht für diese spezielle Kombination geeignet.

---

Das hatte ich auch schon ausprobiert; aber je stärker man das Micro-Nikkor (also nicht das in Retro-Stellung befindliche Bellows; das bleibt bei f/4) abblendet, umso stärker wird die Abschattung und umso kreisrunder wird die Abbildung; bei Bl. 32 ist es ein vollständiger Kreis.
Also ist diese Kombination nur so einsetzbar wie von Björn Rörslet beschrieben.

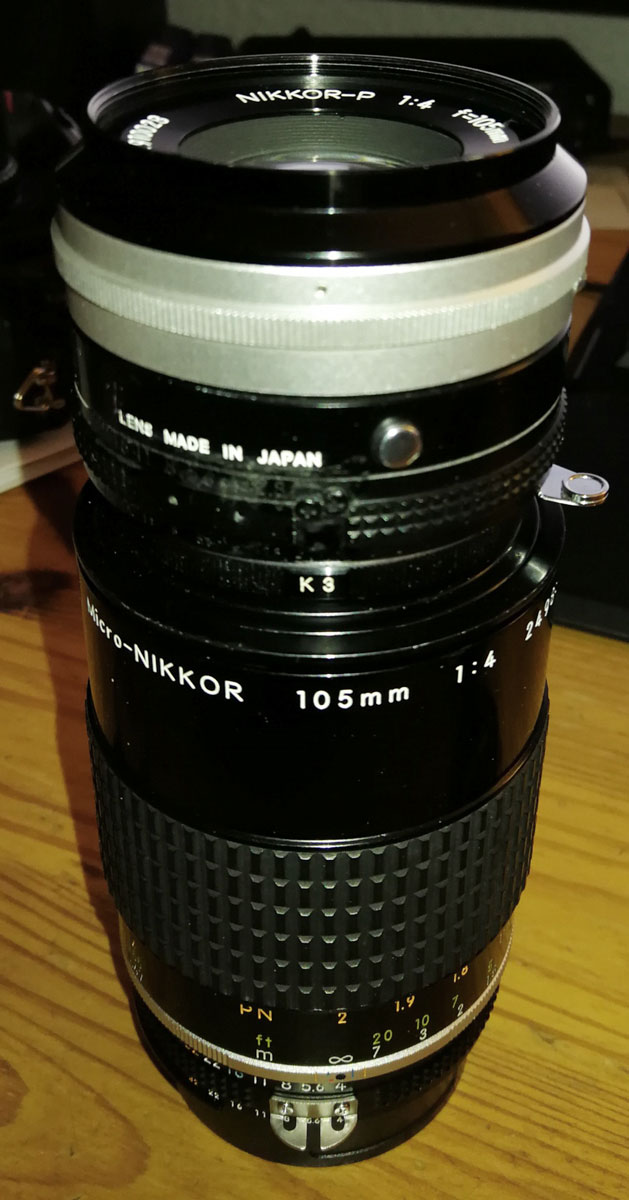

105/4 MICRO-Nikkor -> K3 Adapter -> Bellows 105mm f/4 Nikkor in Normalstellung auf den K3 Adapter

Anhang 119175

Hallo Ralf!

Zitat:

---

Zitat von Steinheil

... je stärker man das Micro-Nikkor abblendet, umso stärker wird die Abschattung und umso kreisrunder wird die Abbildung; bei Bl. 32 ist es ein vollständiger Kreis.
Also ist diese Kombination nur so einsetzbar wie von Björn Rörslet beschrieben.

---

Also ist das Bellows 105/4 sehr unsymmetrisch aufgebaut.
Hoffentlich hat diese Kombi eine einigermaßen plane Fokusebene.

Wenn ich mich richtig erinnere waren die 105 F4 Makro nahezu symetrische
Heliare, das Frontlinsenpaar war geringfügig größer als die hintere Linse.
Grüße Ulrich

Es ist umgekehrt - das Hinterlinsenpaar hat einen etwas größeren Durchmesser als das Frontlinsenpaar.
Der Sammellinseneffekt des Hinterlinsenpaares scheint auch etwas stärker zu sein als der des Frontlinsenpaares.
Und die Irisblende sitzt vor dem Hinterlinsenpaar, vor der Irisblende (und damit hinter dem Frontlinsenpaar) sitzt eine Streulinse.

Zitat:

---

Zitat von waldbeutler

Hallo Ralf!

Also ist das Bellows 105/4 sehr unsymmetrisch aufgebaut.
Hoffentlich hat diese Kombi eine einigermaßen plane Fokusebene.

---

Wie kann ich das am besten testen?

Zitat:

---

Zitat von Steinheil

Wie kann ich das am besten testen?

---

ganz einfach: einen Geldschein, oder eine Briefmarke unter eine Glasplatte legen und von oben abfotografieren...

LG, Christian
