TOKINA AT-X SD 80-200/2.8 völlig vernebelt

Hallo Leute,

dieses äußerlich schöne Objektiv bekam ich zur Reparatur:

Anhang 144245

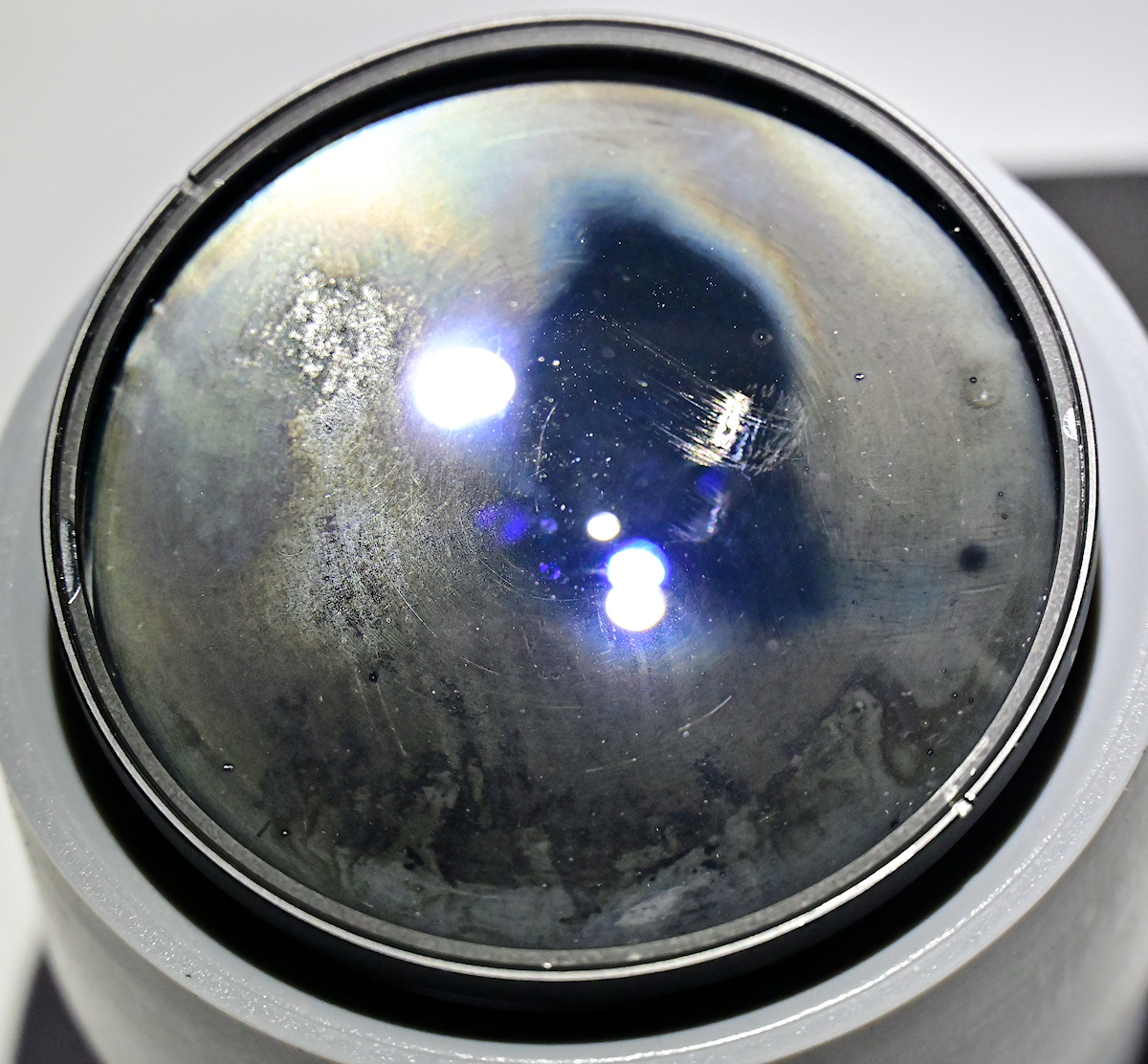

Die Frontlinsengruppe war verdreckt und bedunstet:

Anhang 144246

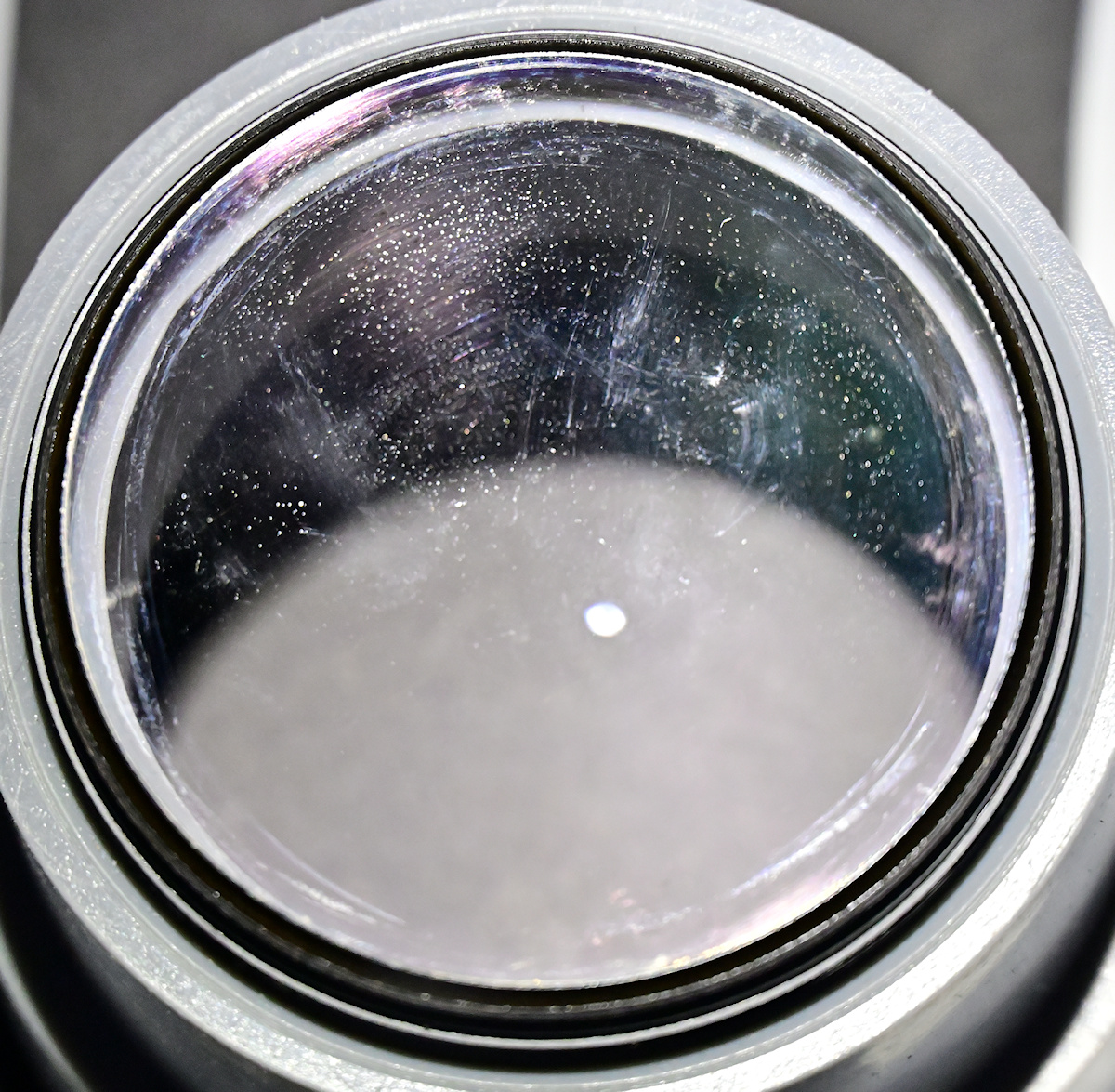

Die dahinter befindliche Feldlinse "nur" verdreckt:

Anhang 144247

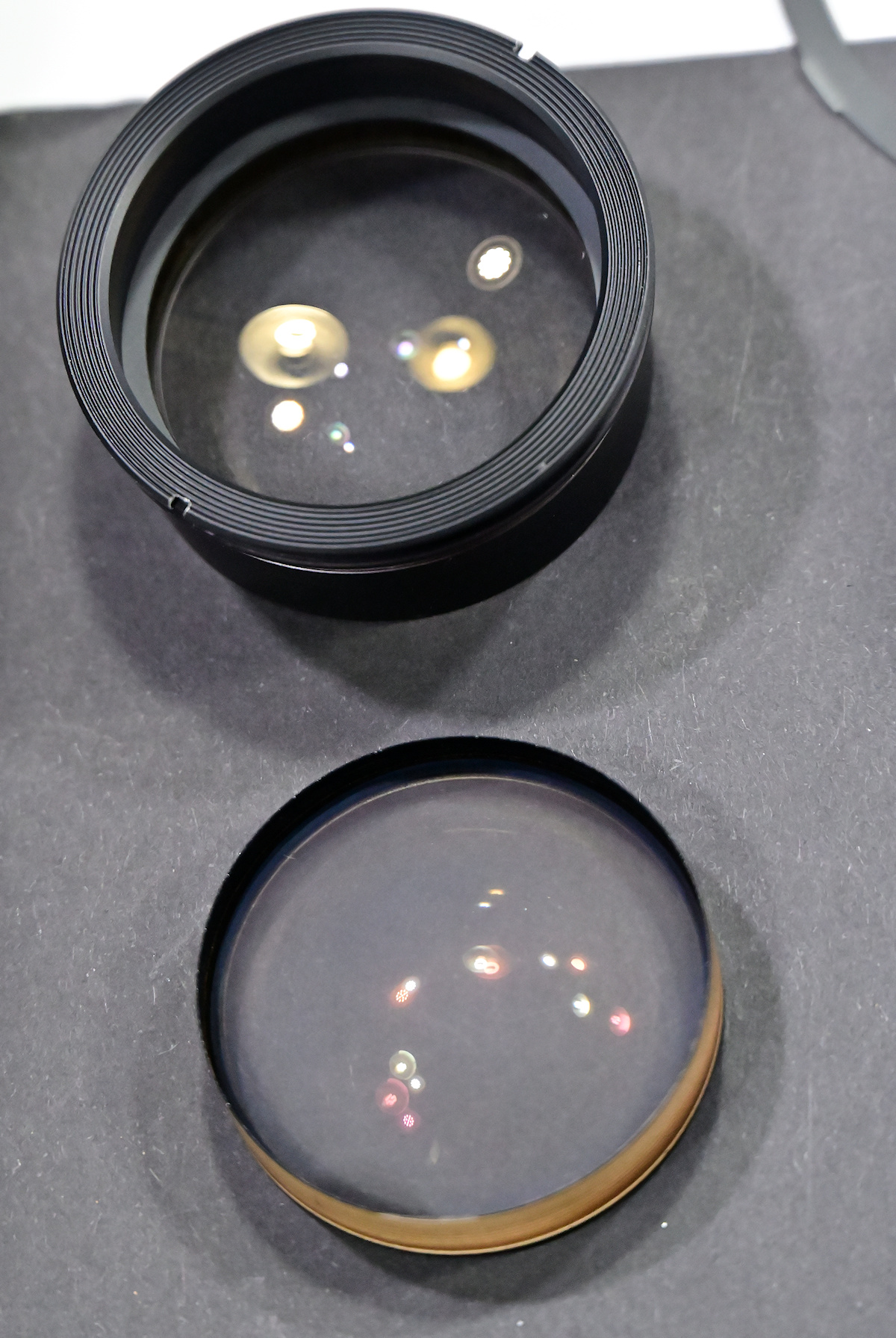

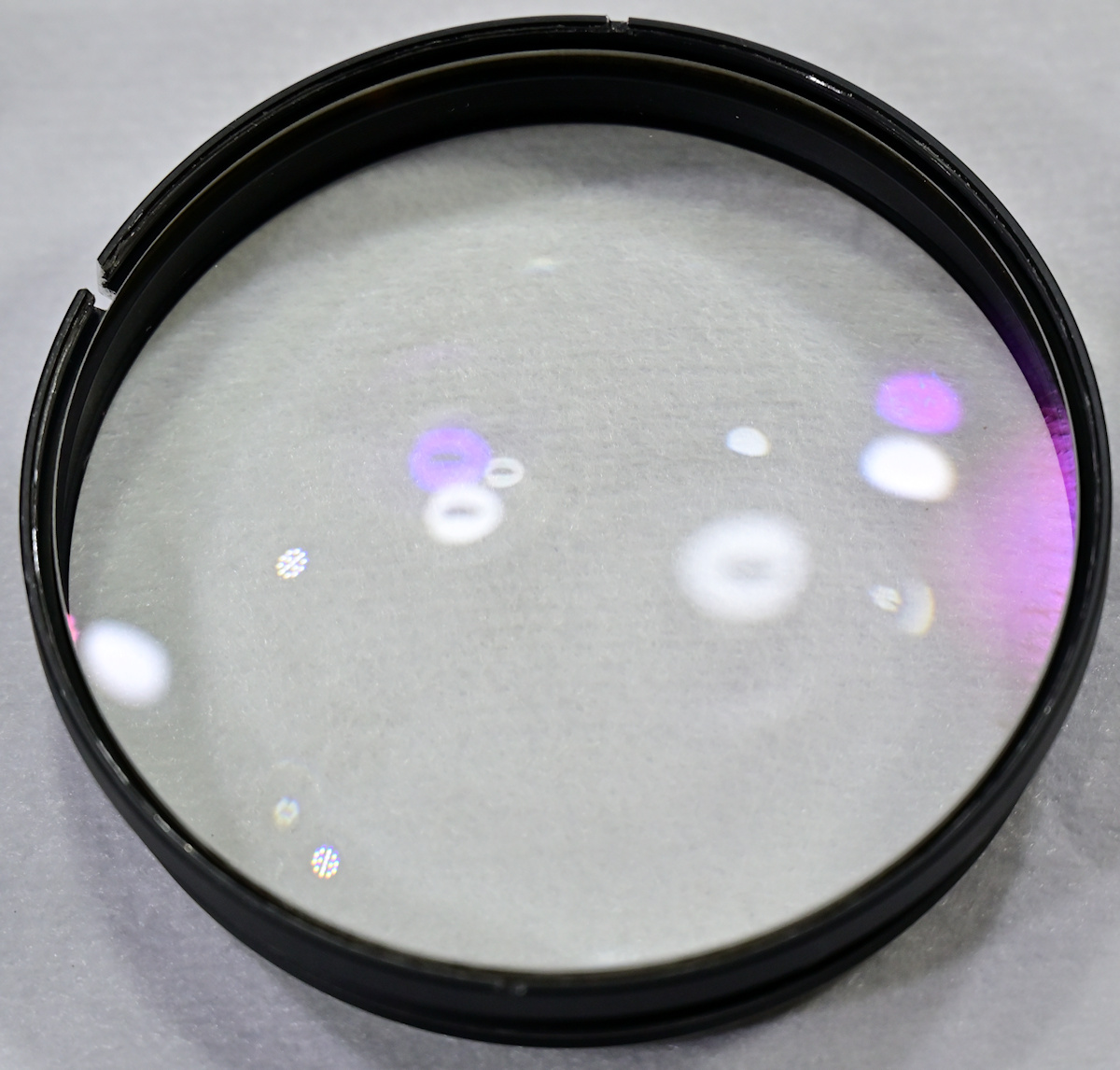

Die dahinter sich bewegende Doppel-Kittlinsen-Gruppe fast sauber, aber stark vernebelt:

Anhang 144248


Wobei nur die vordere Kittlinse vernebelt ist, die hintere fast baugleiche dagegen nicht:

Anhang 144249


Beim Herausschrauben dieser drei Linsengruppen musste ich mit braun-roter Schmiere kämpfen, die vermutlich zur Abdichtung und gegen Lockerung eingebracht wurde:

Anhang 144250


Wobei ich diese Schmiere für die Bedunstung und Verdreckung der Linsenoberflächen verantwortlich mache.
Ob die Vernebelung der Kittschicht der vorderen Kittlinse der Doppelgruppe auch daher rührt, weiß ich nicht, könnte es mir aber durchaus vorstellen...

Die Feldlinse zu reinigen war simpel, es ist ja nur eine Linse mit zwei Oberflächen.

Um die Frontlinsengruppe zu zerlegen, damit ich alle Linsenoberflächen reinigen kann, musste ich den Befestigungsring der vordersten Linse mit Gewalt heraus reißen, weil der Befestigungsring keine Schlitze oder Löcher zum Ansetzen eines Werkzeuges hat und der Gummipfropfen nicht genügend Friktion aufbauen kann,
da diese Frontlinse und ihr Befestigungsring auch mit dieser unsäglichen Pampe verklebt waren, die sich Aceton, Benzin und Nitroverdünner widersetzt.

Anhang 144252


Die gereinigte Frontlinsengruppe:

Anhang 144254

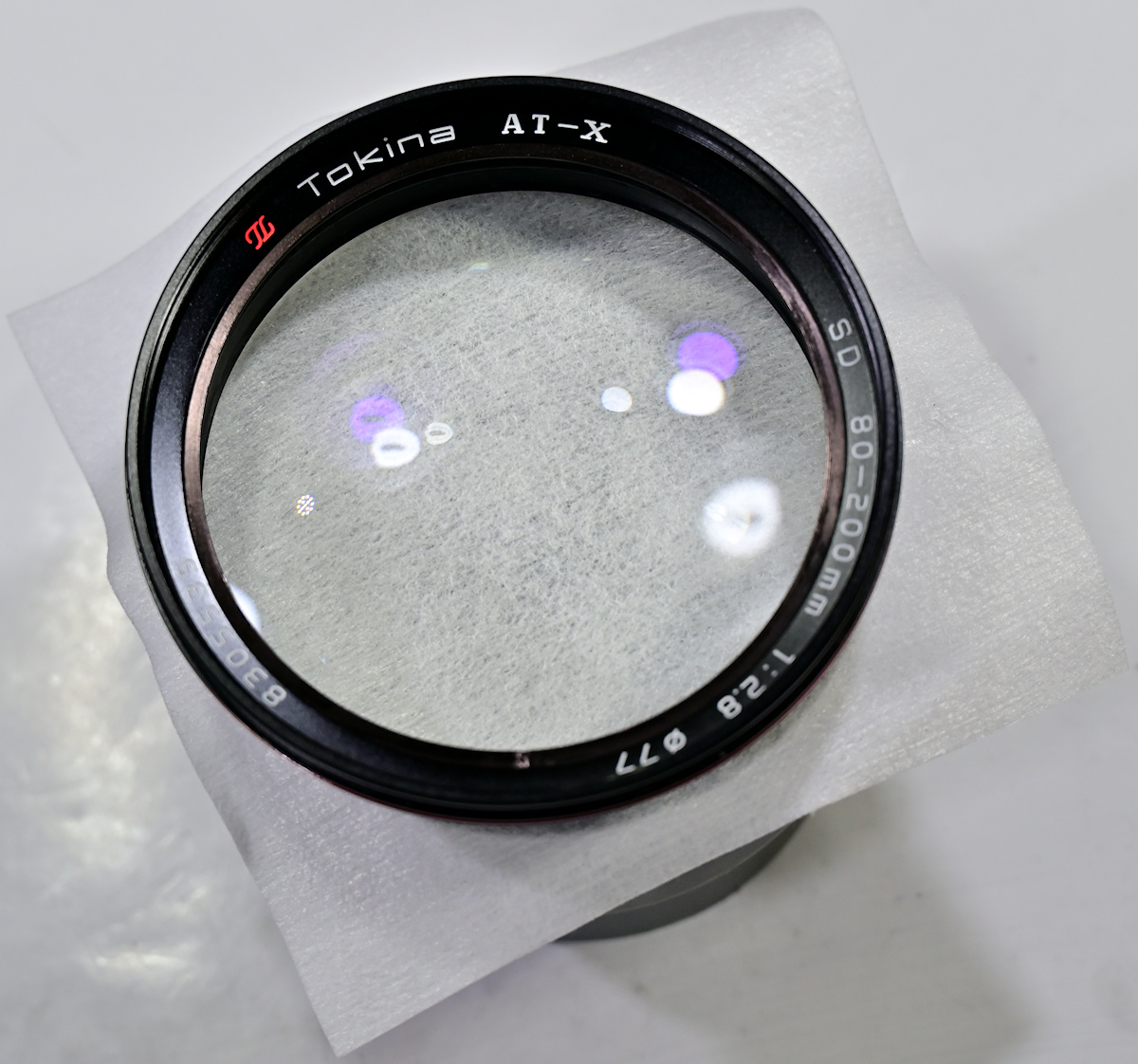

Mit nachgebautem Befestigungsring und dem "Namensring":

Anhang 144255

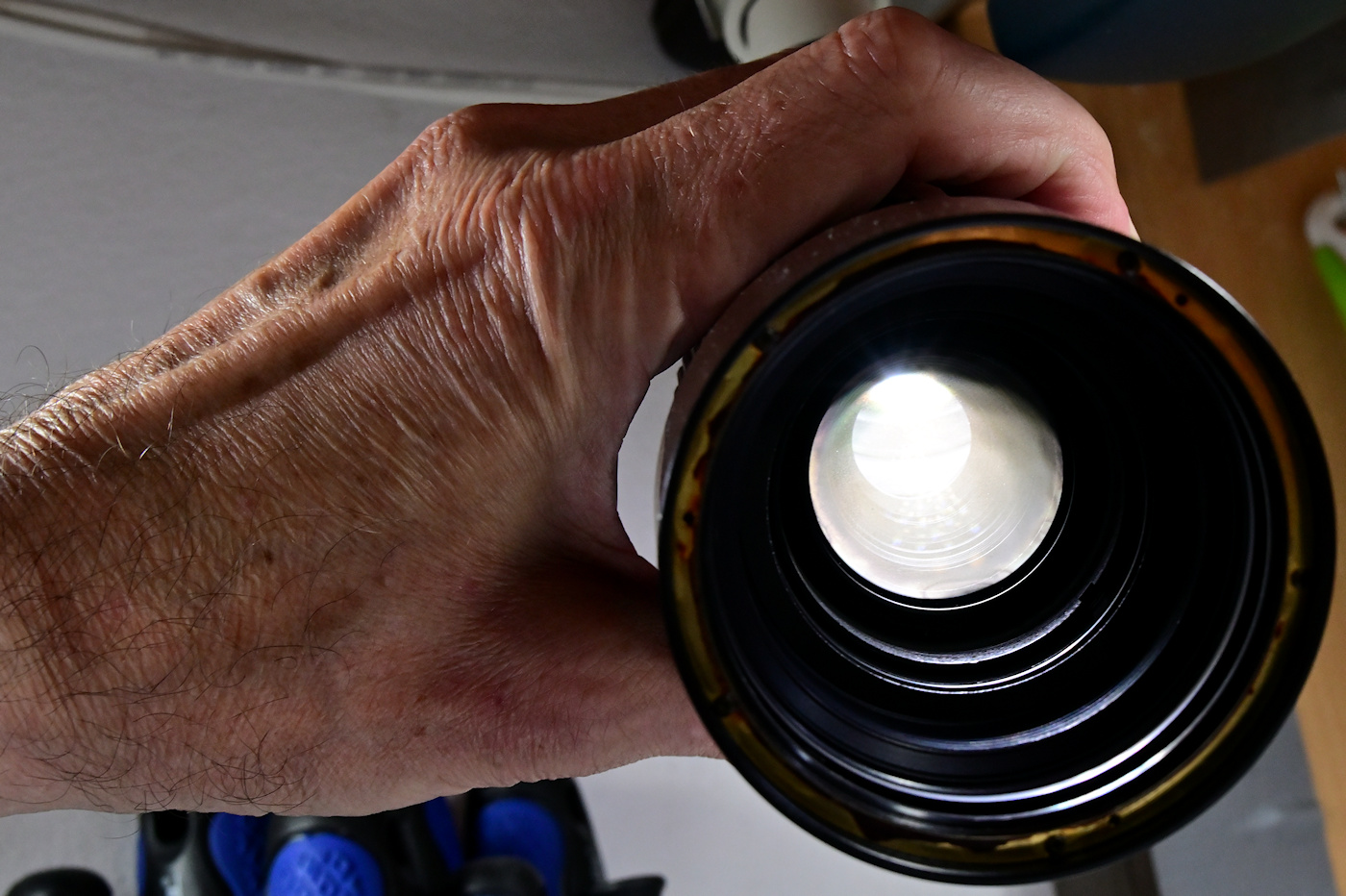

Um zu prüfen, wie schlimm die verbliebene Vernebelung der Doppelgruppe ist -
hier diese Doppelgruppe alleine:

Anhang 144256


und hier das komplett zusammengebaute Objektiv:

Anhang 144257


- habe ich dann Testfotos mit Offenblende und abgeblendet auf f/5.6 bei 80 mm und bei 200 mm gemacht.


Anhang 144258

Anhang 144259


Anhang 144260

Anhang 144261


Alles super scharf, aber wie an einem nebligen Novembertag fotografiert - heute war aber Mai-Sonne!

„Mit Gewalt herausreißen“ - das gefällt mir heute besonders gut :lolaway:

Bei mir war auch die erste Linsengruppe in der Fassung betroffen. Nach dem Backofen ließ sich die Fassung leicht lösen. Davor ging auch nix.
Kosten bei Optik Prenzel mind. 120 Euro um das betroffene Pärchen trübungsfrei Reparieren zu lassen. Selbst würd ich es nie wieder probieren die Linsen via Backofen auseinander zu bekommen. Hat mich weil fleckige Brandspuren auf den Linsen nach Trennung war 30 Euro zum oben genannten Preis mehr gekostet(extra polieren).
Mit so einer Trübung ist es leider nicht zu gebrauchen.

LG Alex

Danke für die Dokumentation. Ist ja mein eigenes Objektiv. Michael wird die Kittgruppe nun zu Dr. Prenzel schicken. Der Bericht von @Crystex hatte mich dazu bewogen, diese Kur mit Hilfe von Michael machen zu lassen.

Zitat:

---

Zitat von Bessamatic

Danke für die Dokumentation. Ist ja mein eigenes Objektiv. Michael wird die Kittgruppe nun zu Dr. Prenzel schicken. Der Bericht von @Crystex hatte mich dazu bewogen, diese Kur mit Hilfe von Michael machen zu lassen.

---

Hattest du das Tokina in diesem Zustand erworben oder veränderte es sich bei dir über Zeit?

Zitat:

---

Zitat von Ando

Hattest du das Tokina in diesem Zustand erworben oder veränderte es sich bei dir über Zeit?

---

Beim Kauf April 2021 war es innen vernebelt, der Beschlag auf der Frontlinsengruppe hat sich wahrscheinlich erst danach entwickelt, das war mir nicht aufgefallen. Testbilder und LED Durchleuten ist hier üblicher Standard beim Eingangstest.

Damals habe ich den Verkäufer entsprechend informiert und bekam den Kaufpreis erstattet. Das Objektiv durfte ich als defekt behalten.

Ein weiterer Kauf ging ähnlich ab, dort musste ich das Objektiv zurückgeben. Bei den angebotenen Exemplaren wird typischerweise auf eine Trübung oder Nebel hingewiesen. Daher der Entschluss zur Reparatur, auch wegen des Beitrags von @Crystex.

Michael, was hast du dir links oben gebaut?

Anhang 144274


Wofür ist das?

Ein Uhrmacherschraubendreher zum Herausklopfen von Linsenringen u.ä. Dingen, den ich auf der Rückseite abgefeilt habe, um mit dem Hämmerchen drauf zu klopfen.
Der schwarze Plastikteller dient als Daumenschutz, falls ich daneben klopfe...

Ich hab mir erlaubt, das Testfoto von Michael einmal schnell durch die Bildbearbeitung am iPhone zu schicken (globale Korrekturen).

Mich interessiert, ob beschlagene Linsen in der Bildbearbeitung kompensiert werden können.

Dann könnte man sich ggf. manche Reinigung ersparen - abgesehen davon, dass natürlich klare Optiken die wünschenswerten sind ;-)


Anhang 144304

Original


Anhang 144305

Bearbeitet


Am Detailkontrast wäre noch zu arbeiten, und selbstverständlich ist das hier nicht Photoshop bzw. sind es zu wenige Pixel. Aber ich denke, das Potenzial für nachträgliche Korrekturen ist erkennbar.

Eine Trübung müsste sich auch auf die Bildschärfe auswirken, da die ja vom Kontrast an Kanten lebt.

Die Frage ist, bis zu welchem Grad sich das verbessern lässt.

Konkret beschäftigt mich das, da ich nun Aufwand, Risiko und Kosten einer Linsenreinigung aufgrund eigener Erfahrung einschätzen kann.

Bei manchem Objektiv mit mittelgradiger Trübung im Inneren wäre die Bildbearbeitung eventuell eine Alternative zur Reparatur?

Bei leichter Trübung ist es kein Problem (ausser vielleicht bei Bildern direkt ins Licht), etwas Kontrast, Sättigung, Klarheit und Schärfe in Post dazu und gut ist. Hier ein Beispiel mit einem leicht vernebelten Sigma:
https://www.digicamclub.de/showthrea...l=1#post305321

Entscheidend aber auch, dass der Nebel nicht zu weit vorne im System sitzt und sich auf eine Gruppe beschränkt.
