Micro-Nikkor 105mm f=2.8 Ai Reparatur

[waldbeutler]

Genau kann ich das nicht sagen, weil ich gerade kein solches Objektiv da habe und es auch künftig nicht mehr zur Reparatur annehmen werde, wenn die Fokussierung fest ist.
Aus der Erinnerung würde ich aber meinen, dass der Fokusring so weit zum silbernen Riffelring hin gedreht werden können muss, dass man nur noch den roten Punkt und ein winziges Stück der farbigen Streifen sieht.

[Jan Böttcher]

Hallo,
jetzt habe ich das Objektiv wieder zusammengeschraubt (vorerst ohne Gummierung). Der Fokusweg stimmt noch nicht. Unendlich ist auch noch in weiter Ferne.

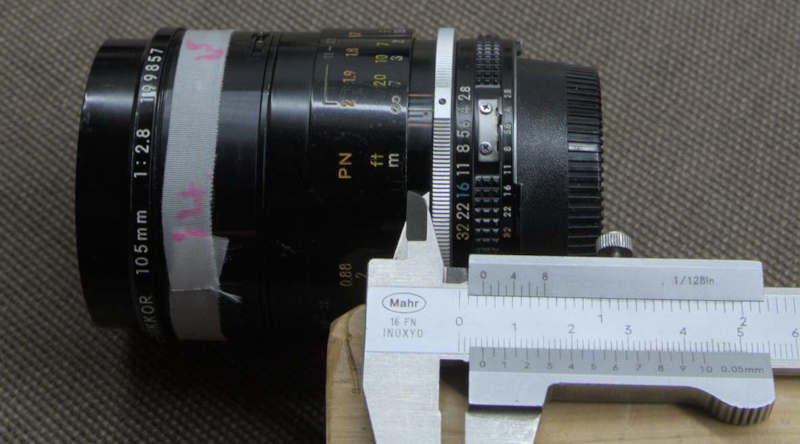

Kann mir jemand das richtige Maß (siehe Bild) nennen? (Bei Unendlich der Abstand zwischen dem silbernen Ring und der Hülse mit den Entfernungsangaben.)

Anhang 157027

LG Hans

Wenn das ein Zeiss (Oberkochen) Objektiv wäre, dann gäbe es irgendwo drei Maden (manchmal von vorne drei Schrauben mit Kopf), die den "Wirkteil" (orange) des Entfernungsringes gegenüber dem "Skalenteil" (grün) irgendwie fixieren.



So ein Objektiv muß ja immer irgendwann zum allerersten mal zusammengebaut und justiert werden. Was man so hört und liest fanden da in Jena teilweise auf Maß gebrachte Ringe Anwendung um unendlich abzustimmen (zusammenbauen, messen, zerlegen, Ring nach Maß einlegen, wieder zusammenbauen UND DABEI IN DEN RICHTIGEN GANG WIEDER EINFÄDELN!, prüfen (ggf. "look listen and REPEAT!")), das ist natürlich nervig. Einfacher ist es, wenn man den Wirkteil voll reindrehen kann, dann "ca. 1,5" Umdrehungen wieder rausdreht, den Schneckengang in einem beliebigen Gang einfädelt, am Wirkteil die Schnecke bis "unendlich" (nach Kollimator) einfährt, den Skalenring (und die Drehsperre mit dem Anschlag) ansetzt und auf "unendlich" (Skalenwert) fixiert.

Lassen sich Wirk- und Skalenteil (ohne Dremel / Schneidbrenner / Dynamit) des Entfernungsringes voneinander trennen?

[Canon55]

Ja, die Teile lassen sich problemlos trennen. Die Einfädelei mit einem weiteren Teil, welches Aussen- und Innenhelicoil hat, ist dann das erste Problem. Die zweite Einfädelei kommt dann am anderen Ende des "weiteren Teiles". Dort gibt es aber nur 5 Gänge und nicht 16 wie die erste Einfädelei. Erst wenn alles fast montiert ist kann ich den Fokusweg prüfen, anschließend mit allen Linsen mit Kamera die scharfe Abbildung.
Damit ich nicht allzu lange suchen/probieren muss, wollte ich das Maß wissen, damit ich bei der ersten Einfädelei einigermaßen richtig liege.

Es sollte doch bitte jemanden geben, der das Objektiv besitzt und nachmessen kann.
LG Hans

[Jan Böttcher]

...
Es sollte doch bitte jemanden geben, der das Objektiv besitzt und nachmessen kann.
LG Hans

Bei Nikon passe ich bei fast allen Objektiven außer

Nikon F	Sigma	3,5-4,2	21-35
Nikon AF	Nikkor	3,5-5,6	24-120
Nikon AF	Sigma UC	3,5-4,5	28-70
Nikon AF	Nikkor	3,5-4,5	28-70
Nikon AF	Tamron AF Aspherical LD 1710	3.8-5.6	28-200
Nikon AF	Nikkor	3.3-4.5	35-70
Nikon F	Nikkor E	1.8	50
Nikon F	Nikkor E	1.8	50
Nikon AF	AF Nikkor	1,4	50
Nikon F	Nikkor	1.8	50
Nikon AF	AF Nikkor	1.8	50
Nikon F	Soligor	4-5,6	60-300
Nikon F	Vivitar	3,5	70-210
Nikon AF	Soligor	2,8-4	70-210
Nikon AF	Sigma	2,8	90
Nikon F	Tokina SD	4	100-300
