VNEX und Contax G

[OpticalFlow]

Danke fuer die Antworten. Von dem (geplanten) AF-Adapter wusste ich noch nichts, wird aber vermutlich teuer und wie sich das dann manuell fokussieren laesst ist auch nicht klar.
An dem Metabones-Adapter scheiden sich ja die Geister, einige Leute koennen wohl damit gut fokussieren, andere halten es fuer sehr hakelig und/oder unpräzise.
Daher dachte ich, dass VNEX bietet vielleicht eine Alternative in dem man nicht den Helicoid im Objektiv selbst verwendet, sondern mit dem VNEX das ganze Objektiv verschiebt.
Haette ja sein koennnen, dass das schon jemand probiert hat - aber das scheint nicht so zu sein.

[Salzknipser]

Eventuell ist dieser Thread im System-Kameraforum noch für dich interessant:

http://www.systemkamera-forum.de/son...tax-g-nex.html

[finkaudio]

Haette ja sein koennnen, dass das schon jemand probiert hat - aber das scheint nicht so zu sein.

....na ja, warum soll das jemand probieren wenn man per Auge sehen kann, dass es nicht funktioniert.




Gruß

KH



P.S.: Schnappschuss mit dem 3.5/50 Color Skopar aus der Vito. Haut mich immer wieder um!

[hinnerker]

Vielen Dank für den Größenvergleich, so kann ich mir das in etwa mal vorstellen.

Die Objektive an das VNEX bringen zu wollen, dürfte ein hoffnungsloses Unterfangen sein.. was letztlich aber schon das Auflagemaß von nur 29mm der Contax G begrenzen würde.
Selbst wenn es gelingen würde, durch einen zusätzliche Konstruktion, die auf den VNEX Tubus aufgeschraubt das oder die Objektive aufnehmen "könnte".. so ist mit der notwendigen Alu - Auflageplatte von 4mm Stärke schon ein Mindestauflagemaß von 32, 8mm vorgegeben.

Contax G kann, neben dem "zierlichen" VNEX, auch mit seinem Gesamtdurchmesser sicherlich nicht passen.

Sehr schön finde ich es, mal den Größenvergleich zwischen dem Contax G (das ja eigentlich auch noch recht zierlich ist) und dem VNEX zu sehen.. das sieht ja richtig "schnuckelig" dagegen aus..

LG
Henry

[thomas56]

ist das hier schon gepostet worden ?

Contax G mit AF an Nex

http://www.deo-tech.com/


edit: Henry es wird Zeit für das AFVNex, ich stifte den Lötkolben

edit 2: Link geändert ( vom You Tube Video direkt ) zum Anbieter, da Keinath viel schneller war als ich - hab´s jetzt erst gesehen

[Phillip Reeve]

Ich vermute, dass das Auflagemaß tatsächlich garkein so großes Problem darstellen würde. Die Optik ist zumindest bei dem 28er und 45 eine Einheit, die ohne zu großen Aufwand entnommen werden kann, zu sehen ist das hier auf dem letzten Bild im ersten Eintrag: http://www.fredmiranda.com/forum/topic/1159122/0.

Nach meinem Augenmaß ist die Einheit am Ende auch deutlich schmaler als der Innendurchmesser des VNEX-KB.

Man müsste dann halt noch sowetwas wie ein Spenderobjektiv finden um den optischen Block zu schützen.

Soweit meine Überlegeung, ich habe von Mechanik allerdings Null Ahnung, aber falls du, Henry Interesse hast würde ich mein 45er als Forschungsobjekt zur Verfügung stellen.

Grüße,
Phillip

[hinnerker]

Ich vermute, dass das Auflagemaß tatsächlich garkein so großes Problem darstellen würde. Die Optik ist zumindest bei dem 28er und 45 eine Einheit, die ohne zu großen Aufwand entnommen werden kann, zu sehen ist das hier auf dem letzten Bild im ersten Eintrag: http://www.fredmiranda.com/forum/topic/1159122/0.

Nach meinem Augenmaß ist die Einheit am Ende auch deutlich schmaler als der Innendurchmesser des VNEX-KB.

Man müsste dann halt noch sowetwas wie ein Spenderobjektiv finden um den optischen Block zu schützen.

Soweit meine Überlegeung, ich habe von Mechanik allerdings Null Ahnung, aber falls du, Henry Interesse hast würde ich mein 45er als Forschungsobjekt zur Verfügung stellen.

Grüße,
Phillip

Hallo Phillip,

das nehme ich dankend an und schau mal was sich da im wahrsten Sinne des Wortes "drehen" läßt.

Da ich ohnehin in einiger Zeit noch eine Modifikation am "VNEX KB" in der nächsten Serie zum Herbst hin plane, könnte das dann eventuell Berücksichtigung finden, wenn sich ein gangbarer Weg herausfinden läßt, mit dem die G-Objektive am System nutzbar werden.



LG
Henry

[hinnerker]

Hab von Phillip nun ein Contax G Planar 2/45mm erhalten und es mir angesehen.

Vielen Dank für die Möglichkeit !

Mit der zum Ende des Jahres geplanten M39 Innengewindeversion des VNEX KB könnte die Anpassung wahrscheinlich klappen, wenn einige Dinge "nicht destruktiv" vorab zu klären sind.

Das Auflagemaß der dann erscheinenden VNEX KB Version wird soweit abgesenkt werden können, das theoretisch eine Befestigungsplatte für G-Objektive zeitgleich kommen könnte.

Diese Befestigungsplatte wäre etwa wie das Endstück eines M42 Objektivs beschaffen, nur eben mit einem M39 Gewinde, das seinerseits in das VNEX Innengewinde des neuen Typs eingeschraubt würde. Das wird man aber im zweiten Bild dann besser verstehen..

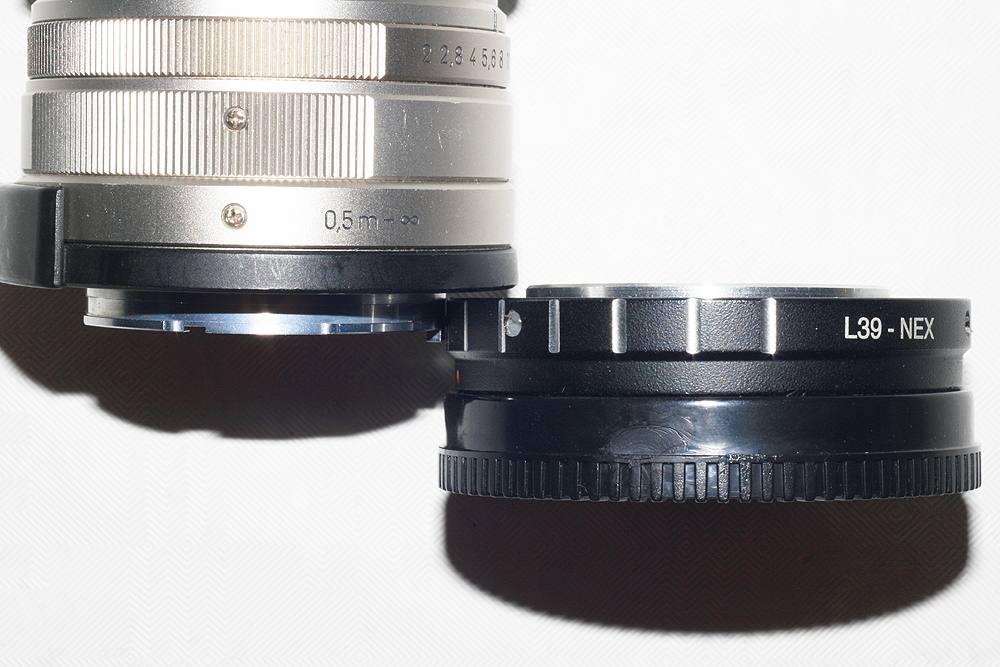

Hier "nebeneinander gelegt" erstmal die Auflageflächen zwischen Objektiv und dem künftigen VNEX (hier ein Prototyp), die in der Tat passen könnten...




Nun aber die "Problemzonen-Beschreibung"...

Ausgehend von den sehr knappen Auflagemaßunterschieden von Leica M und Contax G ergeben sich mit abgenommener Anschlussplatte bei Contax G folgende mögliche Überlegungen als Vorbedingung für eine Machbarkeit:

Um das Planar mit dem VNEX in so knappem Abstand miteinander zu verbinden, muss das Bajonett ausgebaut und durch eine passende "Platte" mit 39mm Gewinde ersetzt werden, damit es klappen kann.

Leider habe ich aber bislang noch keinen Weg gefunden, das im Bild gezeigte überstehende Bajonett zu demontieren. Es ist am Objektivkorpus mitdrehend befestigt und ich müsste das Objektiv komplett zerlegen um überhaupt herauszufinden, wie diese Drehmechanik intern funktioniert und das Bajonett entfernt werden kann, ohne dass irgendwelche anderen Teile davon beeinträchtigt werden oder sich im Objektivinneren ablösen.

Es gilt also hier zunächst diesen Mechanismus zu verstehen und dabei könntet ihr helfen. Wenn es gelingt, irgendwo eine Explosionszeichnung aufzutreiben, käme ich eventuell weiter, denn ohne genaue Kenntnis des Innenlebens wollte ich nun nicht die Gefahr eingehen, Phillips Objektiv unter Umständen zu schädigen, weil es nur mit Spezialwerkzeug oder der genauen Kenntnis des Wiederzusammenbaus in seinen Ursprungszustand zurückversetzt werden kann.



Gelingt es, den rot markierten umlaufenden Bajonettkranz zu entfernen, so kann es gelingen, denn dann wird in dem Bereich lediglich die Herstellung einer neuen mit dem VNEX verschraubbaren Anschlussplatte erforderlich um das Planar mit dem in Planung befindlichen und hier im oberen Bild in einem Prototypeneinsatz gezeigten VNEX KB (Arbeitstitel = "VNEX KB short" zu verbinden und das Objektiv darüber zu nutzen.

Die M39 Anschlussplatte würde dann etwa 2mm dick ausfallen können, in der Mitte einen M39 Aufbau besitzen mit einem Durchlass von 36mm, wie beim VNEX KB üblich, und wäre mit seiner vollen "Dicke" von 2mm innerhalb des Rumpfendes zu befestigen an den 4 Schraubstützpunkten im Bild.

Vorbedingung ist aber in jedem Fall, das es gelingt, diesen gezeigten Bajonettkranz aus dem Objektiv zu bekommen. Der Rest wäre "easy going"...

Eventuell müsste noch mal gesehen werden, wie es mit der Demontage des Kontaktblocks aussieht.

Bliebe dann noch zu überprüfen, ob der interne Aufbau bei allen Contax G Objektiven unterhalb der Auflageplatte genauso aussieht.

Da Phillip mir auch einen Contax G Adapter zum Objektiv mitgeliefert hat, kann ich nun nachvollziehen, weshalb das am VNEX sicherlich deutlich "spannender" mit der Fokussierung ausfallen könnte, als mit diesem China Adapter.

[wolfhansen]

Henry, helfen Dir diese Infos aus Taiwan über einen Contax G 90 Umbau
irgendwie weiter?

Link1 Link2 Link3

[Phillip Reeve]

Na, da bin ich ja mal gespannt, was du so drehst ;-). Falls du das Contax G ans VNEX bringst hast du mit mir einen sicheren Kunden. Bei aktuellen VNEX fehlt noch ein kleiner Schubbs, weil ich nicht so viel Makro mache.

Es gilt also hier zunächst diesen Mechanismus zu verstehen und dabei könntet ihr helfen. Wenn es gelingt, irgendwo eine Explosionszeichnung aufzutreiben, käme ich eventuell weiter, denn ohne genaue Kenntnis des Innenlebens wollte ich nun nicht die Gefahr eingehen, Phillips Objektiv unter Umständen zu schädigen, weil es nur mit Spezialwerkzeug oder der genauen Kenntnis des Wiederzusammenbaus in seinen Ursprungszustand zurückversetzt werden kann.

Hast du diesen Thread genau studiert? Da sind zumindest einige Bilder vom geöffneten Objektiv zu sehen.

Da Phillip mir auch einen Contax G Adapter zum Objektiv mitgeliefert hat, kann ich nun nachvollziehen, weshalb das am VNEX sicherlich deutlich "spannender" mit der Fokussierung ausfallen könnte, als mit diesem China Adapter.

Der Adapter ist nicht immer so schlecht gewesen, am Anfang lief er deutlich runder, allerdings immernoch sehr weit vom Fokusgefühl des VNEX entfernt.

Ich bin gespannt auf weitere Ergebnisse,
Phillip
