Nikon D4 Bajonettverriegelungsstift gebrochen!

Hallo Leute,


was ich so auf den Tisch bekomme, ist manchmal zum Haare raufen!

Der Bajonettverriegelungsstift einer D4, der zum Demontieren eines Objektives ins Kameragehäuse zurückgezogen wird, ist an seiner Schwachstelle (wo ein Federring drauf gehört) gebrochen, dadurch ließ sich das Objektiv nur mehr mit Gewalt demontieren...

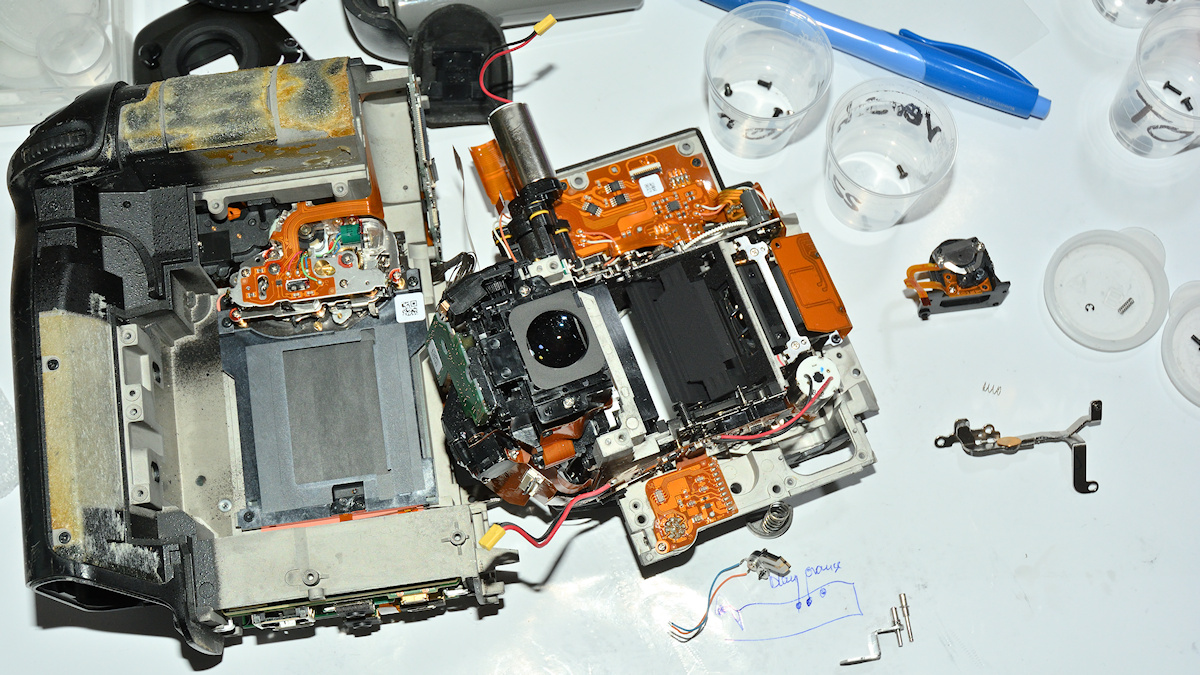

Also die Kamera so weit wie nötig zerlegt und den Entrigelungshebel, in den der Stift verpresst ist, ausgebaut:

Anhang 142891

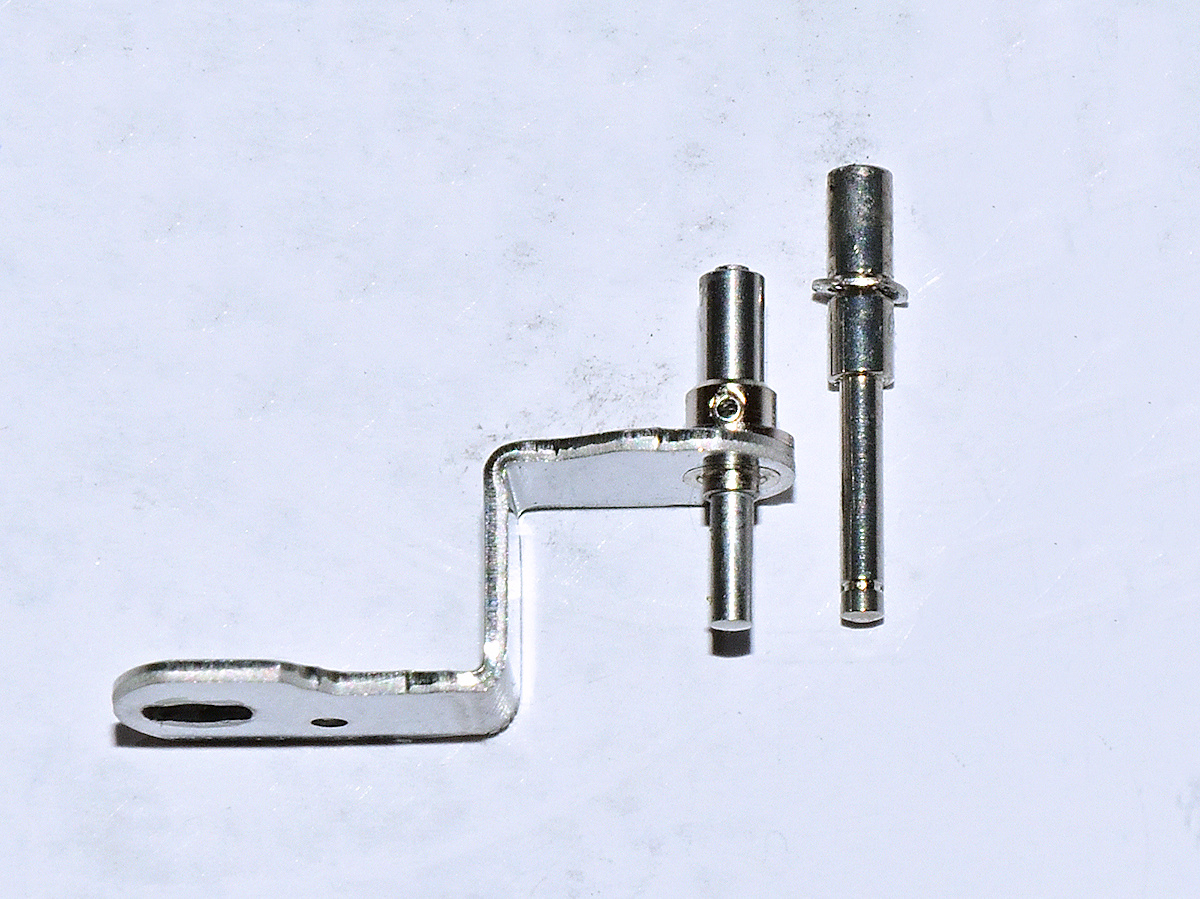

Hier liegt der Verriegelungsstift einer D200 (DX-Kamera) daneben, der die gleiche Schwachstelle hat, aber leider nicht passt:

Anhang 142892


Jetzt ist guter Rat nicht nur teuer, sondern rar:-Am liebsten hätte ich einen genau gleichen Entriegelungshebel mit eingepresstem Stift - aber woher nehmen?
Wenn ich meine D3 zerlege ud den dort ausbaue, hat die D3 keinen mehr!

Hmh?

Anhang 142893

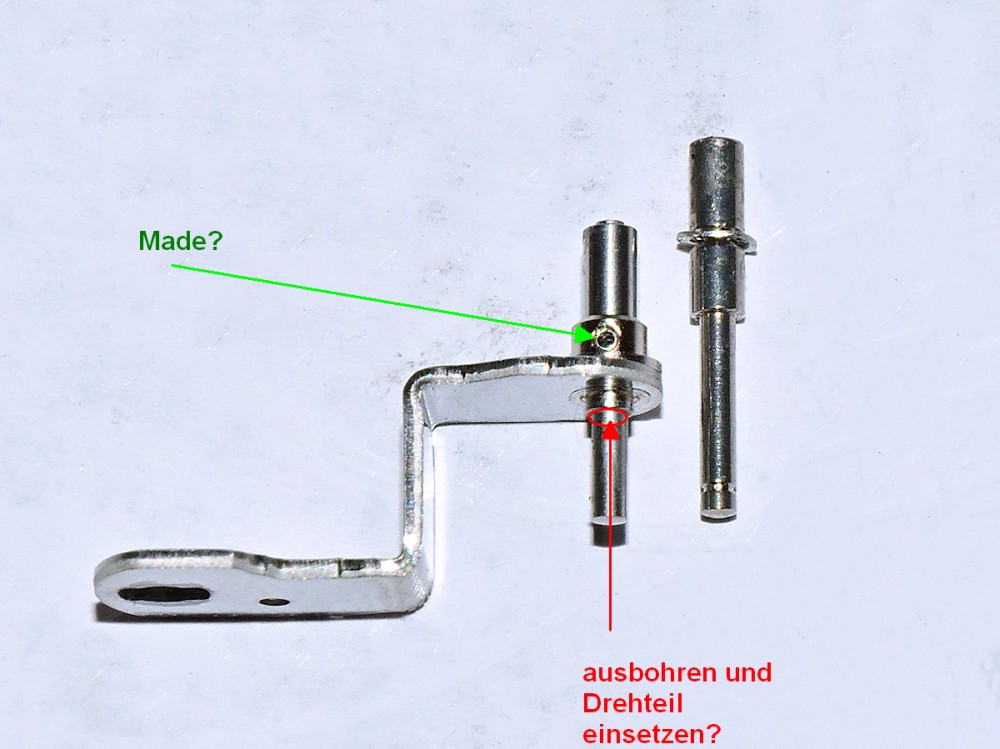

Hallo Jan,

was du als "Made?" grün bepfeilt hast, ist ein durchgehendes Bohrloch von etwa einem halben Millimeter Durchmesser, durch das ein hohler Splint gesteckt wurde.
Falls ich den Splint heraus bekomme, ohne den Tubus zu beschädigen und dann den Stift-Rest heraus ziehen kann, könnte ich versuchen, den anderen Stift einzusetzen - den aber durchbohren, um wieder einen Splint einzusetzen, übersteigt meine feinmechanischen Qualitäten vermutlich, obwohl ich ein Mini-Bohrfutter und Bohrer bis runter zu einem halben Millimeter habe.

Wie sind denn so die Maße? 0,5mm Loch für den Spannstift oder Innendurchmesser 0,5?

Und in welche Richtung geht die Kraft? Muß es hinterher wieder (mit einem 0,5mm "Spannstift") verstiftet sein, oder ginge auch mit Loctite geklebt?

Anhang 142895

So ganz verstehe ich die Geschichte noch nicht. Mir fehlt die Bruchstelle in den Bildern und eventuell eine Darstellung, wie der Federmechanismus insgesamt aussieht.

Maßangaben wären auch gut, denn eventuell läßt sich das auch anders regeln mit der von Dir genannten Durchgangsbohrung in die eine Hülse eingepresst wurde.
Wenn Du die Hülse herausbohrst und stattdessen z.B. ein 2mm Gewinde setzen kannst, würde in der Tat z.B. Dein Teil aus der D200 einzubringen sein und dann mittels Madenschraube fixiert werden können.

Dazu aber müsste man zunächst die Bemassung der Teile haben um zu sehen, ob dies möglich wäre.

Ein anderer Weg könnte auch über einen Nikon Adapter führen, denn solche Verriegelungen sind oft ähnlich aufgebaut.

Hab aber keine Ahnung bei Nikon. Bei Canon hab ich das mehrfach auch für verschiedene Zwischenringe erfolgreich machen können.

Aber wie gesagt, eine Bemassung muss her und zudem eine schematische Darstellung, wie der Einrastvorgang bei der Nikon geregelt ist.

Eventuell hab ich sowas oder etwas ähnliches auch noch im Fundus, weil mir diese Teile irgendwie schon mal untergekommen sind.

LG
Henry

Hallo Jan!

Zitat:

---

Zitat von Jan Böttcher

Wie sind denn so die Maße?

---

Hallo Henry!

Zitat:

---

Zitat von hinnerker

Mir fehlt die Bruchstelle in den Bildern und eventuell eine Darstellung, wie der Federmechanismus insgesamt aussieht.

---

Mit genauen Maßen kann ich nicht dienen, es wäre auch viel zu aufwändig, das irgendwie (biegen? drehen? fräsen?) nachzubauen.
Wo die Bruchstelle ist, habe ich bereits geschrieben und gezeigt - der Stift im linken kompletten Hebel ist an der Nut abgebrochen, die am rechts daneben gelegten Stift sichtbar ist.

Na ja,

auf der Drehbank ist das kein großer Akt, so man das Defekte Teil oder ne Zeichnung hat...

LG Jörg

Hallo Jörg,

es geht hier nicht um den blöden Stift alleine (davon habe ich fünf Stück da), sondern um den ganzen Hebel mit fest montiertem Stift!

Ich würde nun als erstes versuchen den hohlen Spannstift herauszubekommen und den dann nicht zu verlieren,
dann müßtest du den abgebrochenen Bolzen ausbauen können. Diesen Schritt benötigst du ja in jedem Fall auch für die Suche nach Ersatz bzw. für den Einbau eines neuen Teils.
Evtl. kann man ja auch einen nicht vollständig passenden Bolzen durch Umbau anpassen.

VG Ulrich

Sorry, jetzt verstehe ich du brauchst auch den Hebel, das ist schon etwas komplexer.

VG Ulrich

Wenn man das komplette Teil nicht als Ersatzteil bekommt, wäre mein Ansatz den Spannstift auszutreiben, wenn das nicht geht mit einem Kobaltbohrer auszubohren (oder mit Diamanträser ausschleifen).

Dann den Stift aus dem Winkelblech austreiben oder den unteren Teil abtrennen und dann ausbohren (2mm Durchmesser?), am liebsten bis "etwas höher als der Spannstift" und hinterher wieder verstiften können (Draht und Kleber, wer hat schon so einen Spannstift auf Lager?).

Das neue Teil am liebsten irgendwo finden bzw. möglichst passendes Halbzeug finden um wenig Arbeit zuhaben.
- alter Bohrer / neuer Billig-Bohrer "non HSS", der Durchmesser leicht "justierbar" bzw. leicht passend kaufbar.
- Stift von Poppnieten (paßt der Durchmesser? Evtl. mal glüchen um es nicht so spröde zu haben)
- ...
dann mal gucken, ob man eine Säge passender Breite für die Nut hat (da kommt ein Sprengring drauf oder eine Sicherungsscheibe DIN 6799?), sonst müßte man da ein Werkzeug improvisieren (zurechtschleifen). Wenn keine Drehbank im Haus, den Stift in eine Bohrmaschine einspannen und dann mal weitersehen.

Das "Neuteil" dann einkleben oder besser noch wieder verstiften.

Jo, kann mich Jan da nur anschließen. Treib den abgebrochenen Teil aus oder wenn das nicht geht, lass das so wie es ist und flick unten was dran :lol:

Alternativ noch ein Ideen-Gestammel von mir :lol:

Gibt ja so Hülsen zum drüberstülpen oder man macht ein Drehteil, das anstelle der Nut und einem Sprengring für die Feder gleich durch seine Breite die Feder aufnehmen kann an der geeigneten Position, wo vorher der Sprengring saß.

Vielleicht hilft ja eine einfachere greifbare Vorstellung weiter: Unten ist also - wenn ich es recht verstanden habe - der untere Teil unterhalb der Nut, weggebrochen, richtig?
Wenn ich ferner richtig verstanden habe, das die hier nicht gezeigte Feder für den Rückstellmechanismus dadurch nicht mehr für die Rückstellung sorgen kann, weil eben der Sprengring weg ist,
dann geht es doch eigentlich nur darum, eine deutlich längere Feder einzubringen oder an der Bruchstelle irgendwas zur Verlängerung einzubringen/an dem verbliebenen Teil nach unten hin etwas "anzuflicken", was einerseits die Feder nach unten sperrt und andererseits den Stift in seiner Gesamtlänge in der vorgesehenen Führung hält, oder?


Wenn also ein Stift zu kurz geworden ist, kann man ihn gegebenenfalls auch verlängern. Stell Dir dazu einfach mal ein allseits bekannte Lüsterklemme vor.
Die hat zwei Schrauben, mit denen Elektro-Kabeln verbunden werden. Kennt man aus jedem Haushalt.

Diesen Gedanken, unten etwas "anzuflicken" kann man weiterspinnen. In der Elektrotechnik gib es die sogenannen "Ader-Endhülsen" in verschiedenen Stärken für Kabelquerschnitte von 1,5 , 2,5 usw Quadrat, die auf Kabel aufgepresst werden.

So etwas könnte man beispielsweise nutzen, um quasi eine "Schienung" zu erreichen. Im Anschluss könnte das verpresst und verklebt werden mit einem Metallkleber.

Ist halt nur so eine Idee... aber Du wolltest ja Ideen.

LG
Henry

Hallo Henry,

ich danke dir und allen Anderen für ihre Ideen.

Die Idee von Jan, den (oben, wo er das Objektivbajonett mit dem Kamerabajonett verdrehsicher verbinden soll) abgebrochenen Stift heraus zu nehmen, habe ich jetzt in die Tat umgesetzt.

Anhang 142908

War nicht schwer, der Splint war nämlich ein Aluminiumröhrchen von 0,8 mm äußerem Durchmesser.

Nun sieht man auch das eigentliche Problem: Der "Ersatzstift" ist zwar annähernd so lang wie der ursprüngliche mal war, sein "dickerer" Teil ist aber kürzer. Somit wird es schwierig, den in die Buchse auf dem Winkelhebel senkrecht zu befestigen.
Außerdem ist der Ersatzstift anscheinend aus verchromtem Messing, während das Original anscheinend aus rostfreiem Stahl ist.
Aber waren wir's ab, ob nicht noch ein kompletter Hebel mit Stift, passend für die D4, sich findet!

Inzwischen habe ich vom Nikon Service eine Antwort auf meine Anfrage nach diesem Ersatzteil bekommen.
Es gibt es noch, und es ist sogar auf Lager, so habe ich es bestellt.

Gratuliere ! Ich habe mir auch schon gedacht, dass so ein "Verschleißteil"l doch ein Service noch vorrätig haben sollte. Es würde mich sehr interessieren was Nikon dafür verlangt?

VG Ulrich

Gibt Nikon doch Ersatzteile ab?

Ich dachte, da sind sie eher restriktiv?

Offiziell darf weder Nikon Deutschland selbst noch ein Nikon Service Point Einzelteile an Endkunden verkaufen, zu deren Austausch das Objektiv bzw. die Kamera geöffnet werden muss.
Ich habe da aber ein klein wenig bessere Konditionen...

Hallo Ulrich!

Zitat:

---

Zitat von CanRoda

Es würde mich sehr interessieren was Nikon dafür verlangt?

---

Ich muss einschließlich Versand 25 € zahlen.
Wenn ein Service Point dieses Teil aber austauschen müsste, käme die Reparatur wegen des großen Arbeitsaufwandes wohl auf viele hundert Euro...

Danke und ich wünsche dir einen guten Verlauf der Reparatur !

VG Ulrich
