Canon T90: Defektes Display getauscht
Beim Check meiner kleinen T90-Familie sah ich, dass ein Familienmitglied Probleme mit seinem Display auf der Gehäuseoberseite hatte.
Beim Einschalten der Kamera, aber auch bei jeder Betätigung einer beliebigen Taste oder des Wählrades beim Auslöser, zeigte das Display Zeichen und Symbole, die nicht zum jeweiligen Modus passten.
Anhang 141955
Nach zwei Sekunden verschwand der Spuk,
Anhang 141956
um dann bei der nächsten Aktion mit einem Einstellelement wiederzukehren.
Auch wurden Einstellungen nicht angezeigt, zB vom Wechsel von Av auf Tv oder von Selektivmessung auf Spot.
Damit war die, ansonsten sehr schöne, T90 nicht mehr einsetzbar.
Das hätte mich sehr getroffen.
Also überlegte ich, was die Ursache des Fehlers sein konnte.
Das LCD selbst schien nicht defekt zu sein, da nur reguläre Zeichen und Symbole angezeigt wurden, die aber nicht zum jeweiligen Betriebsmodus passten bzw. von selbst wieder verschwanden.
Daher musste das Problem entweder bei einem kaputten IC, der das Display ansteuert, oder bei einem schlechten Kontakt auf der Platine liegen.
Mangels Schaltplan und Möglichkeiten, die IC zu testen oder auszuwechseln (Lötarbeit dafür außerhalb meiner technischen und praktischen Möglichkeiten), machte ich mich mit der Lupenbrille auf die Suche nach allfällig defekten Lötstellen oder Kabeln. Zumindest auf der Oberseite der Platine, die nach Abnahme von Gehäuseoberteil und Frontverkleidung zugänglich wurde.
Aber hier war nichts Auffälliges zu entdecken, soweit alles einwandfrei.
„Das war es dann mit dieser T90“, dachte ich mir. Aber immerhin wieder das Zerlegen etwas geübt.
Da fiel mir der Sack mit den Teilen der T90 ein, die ich unlängst zu Studienzwecken sektiert hatte.
Ich könnte doch versuchen, das Display auszuwechseln,
Ersatz hatte ich ja.
Vielleicht behebt das den Fehler.
Und wenn - was wahrscheinlich war - nicht, dann konnte ich immerhin das Entlöten und Löten auf der flexiblen Platine üben. Keine beliebte Aufgabe, da alles klein und verbaut ist - schnell entsteht ein Schaden durch zu viel Hitze.
Ich dachte nicht lange nach, holte das Ersatzdisplay und sah mir an, wie es aufgebaut ist.
Das Display bildet mit einer Platine darunter eine Einheit. An diese Platine ist der Anschluss auf der flexiblen Platine aufgelötet:
Anhang 141957
Ich trennte beide Teile.
Es dauerte seine Zeit, bis ich es geschafft hatte.
Zum Einsatz kamen Entlötpumpe und Entlötlitze.
Danach ließ sich die flexible Platine abziehen, wobei die Kontakte soweit heil blieben:
Anhang 141958
Die T90 bereits geöffnet:
Anhang 141959
Abschrauben und Anheben des Displays.
Anschließend lötete ich das rote und schwarze Kabel ab, den Farben nach die Spannungsversorgung:
Anhang 141960
Um die beiden Platinen durch Entlöten voneinander trennen zu können, klappte ich das Display aus der Kamera und fixierte es mit einer Lötpinzette und Klebestreifen.
Das bedeutete Stress für die feinen Leiterbahnen, daher überzeugte ich mich zwischendurch mit eingelegtem Batteriehalter, ob die Verbindung noch intakt war:
Anhang 141961
Nun ging es ans Auslöten und Trennen der Platinen, was schließlich gelang:
Anhang 141962
Anhang 141963
Das - vermutlich - defekte Display:
Anhang 141964
Und das Ersatzdisplay, bereits eingelötet.
So schön, wie die Monteure bei Canon, brachte ich die Lötung natürlich nicht hin, aber es klappte:
Anhang 141965
Nun noch die Spannungsversorgung mit dem roten und schwarzen Kabel wiederherstellen:
Anhang 141966
Ein Test …
… und ich glaubte es selbst nicht:
Das Display zeigte wieder korrekt an!
Der Zusammenbau ging dann flott und ich testete alle Einstellungen.
Tatsächlich, die T90 war wieder zurückgekommen.
Alles wie gewohnt am Display, auch die zugehörigen Kamerafunktionen waren da:
Anhang 141967
Anhang 141968
Anhang 141969
Ein reichlich gedeckter Tisch wieder:
Anhang 141970
Und der Star des Tages :kiss:
Anhang 141971
Liste der Anhänge anzeigen (Anzahl: 6)
Canon T90: defektes Display untersucht
Ich habe mir heute das defekte Display, das ich in der T90 gegen ein funktionierendes getauscht hatte, im Detail angesehen.
Eventuell hätte sich ein Anhaltspunkt für die Fehlanzeige feststellen lassen.
Dass sich der Fehler in der Displayeinheit und nicht in einem anderen Bereich der Kameraelektronik befinden musste, zeigte der erfolgreiche Tausch der Einheit.
Anhang 142147

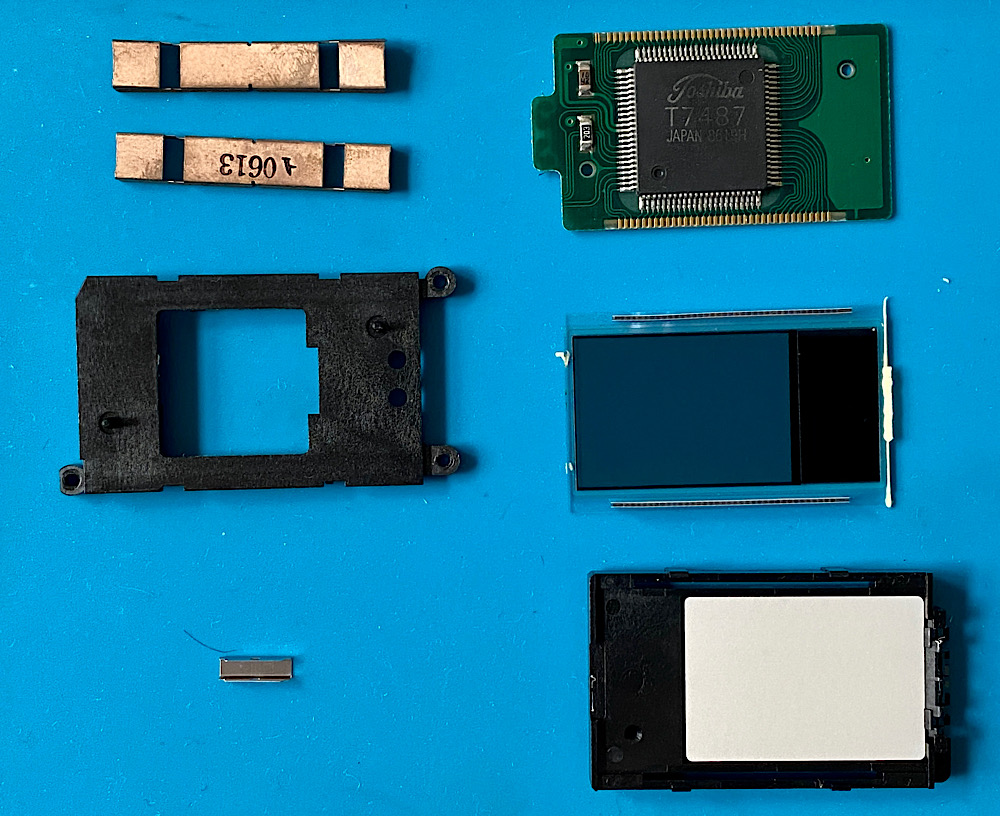

Die Bestandteile der mit Klammern und elastischem Kleber/Gummi befestigten Einheit.
Anhang 142148
Anhang 142149
Anhang 142150

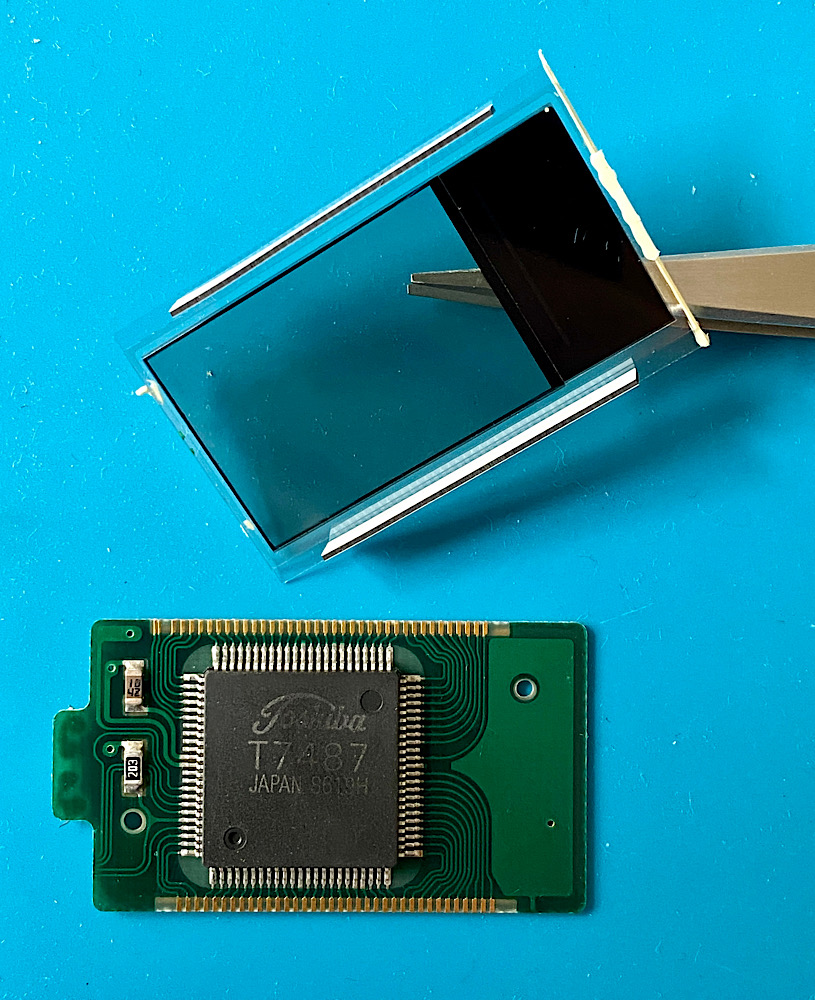

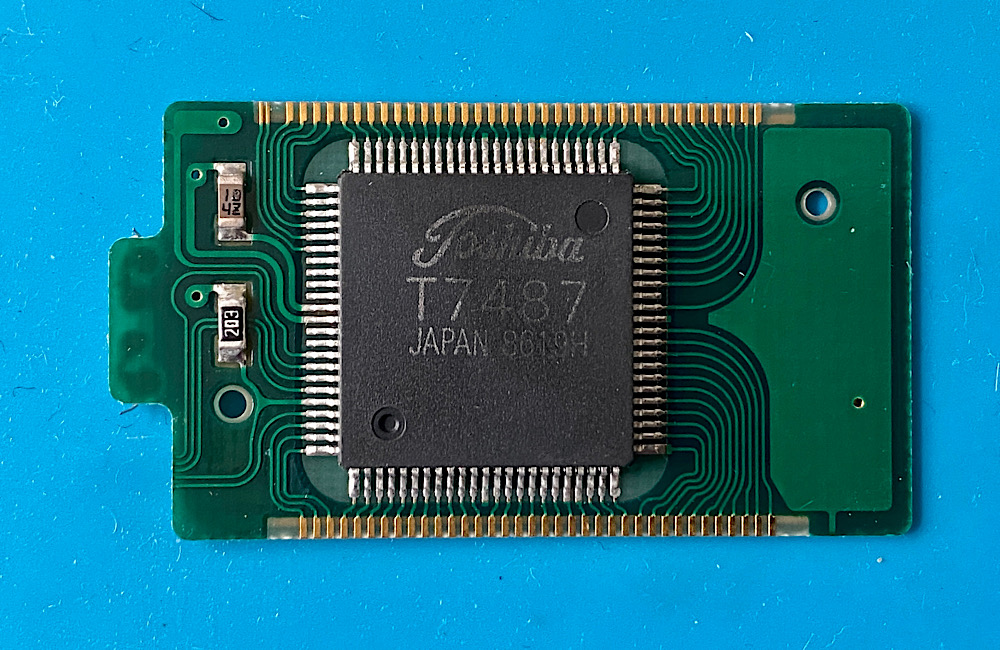

Das LCD ist über eine Platine mit IC gesetzt.

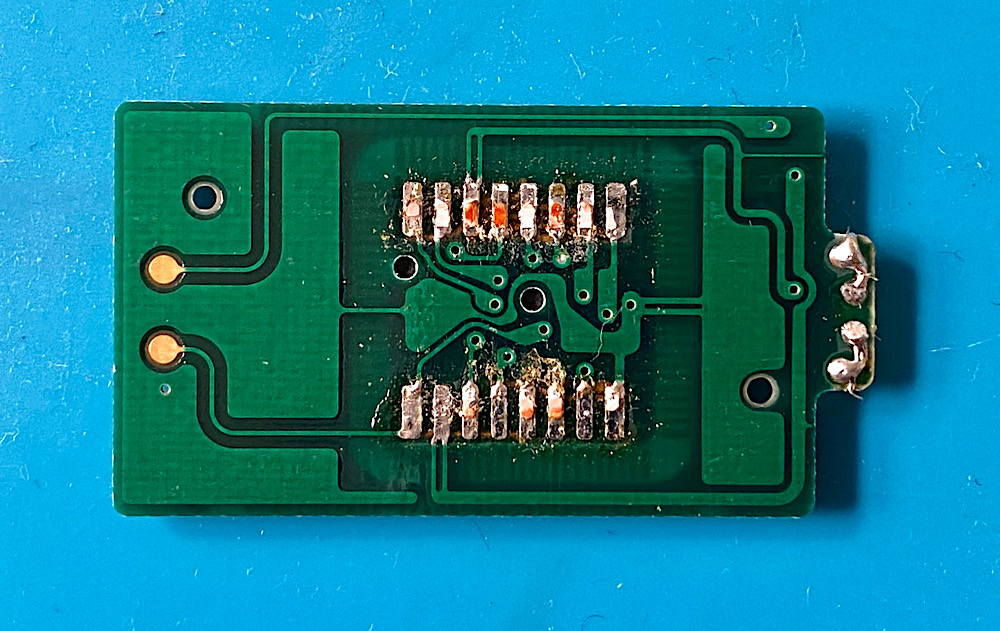

Der Bereich um den IC sieht fehlerfrei aus. Von der Unterseite löste ich beim Austausch der Displayeinheit den Anschluss zur flexiblen Leiterplatine ab, daher die Entlötspuren.
Anhang 142151
Anhang 142152

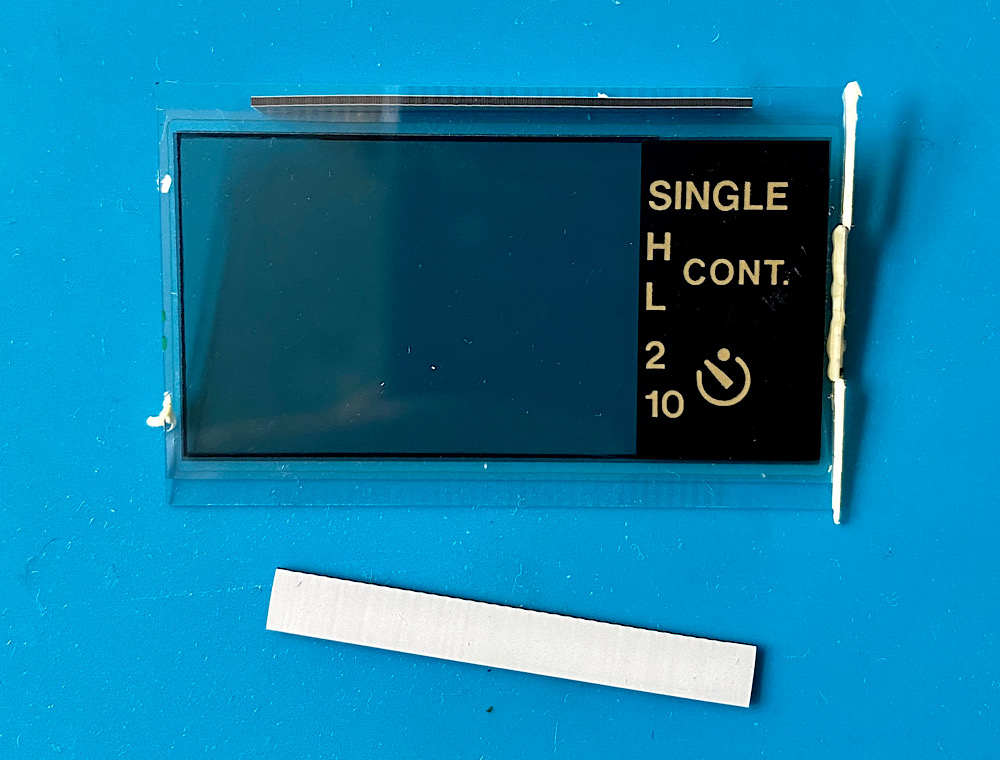

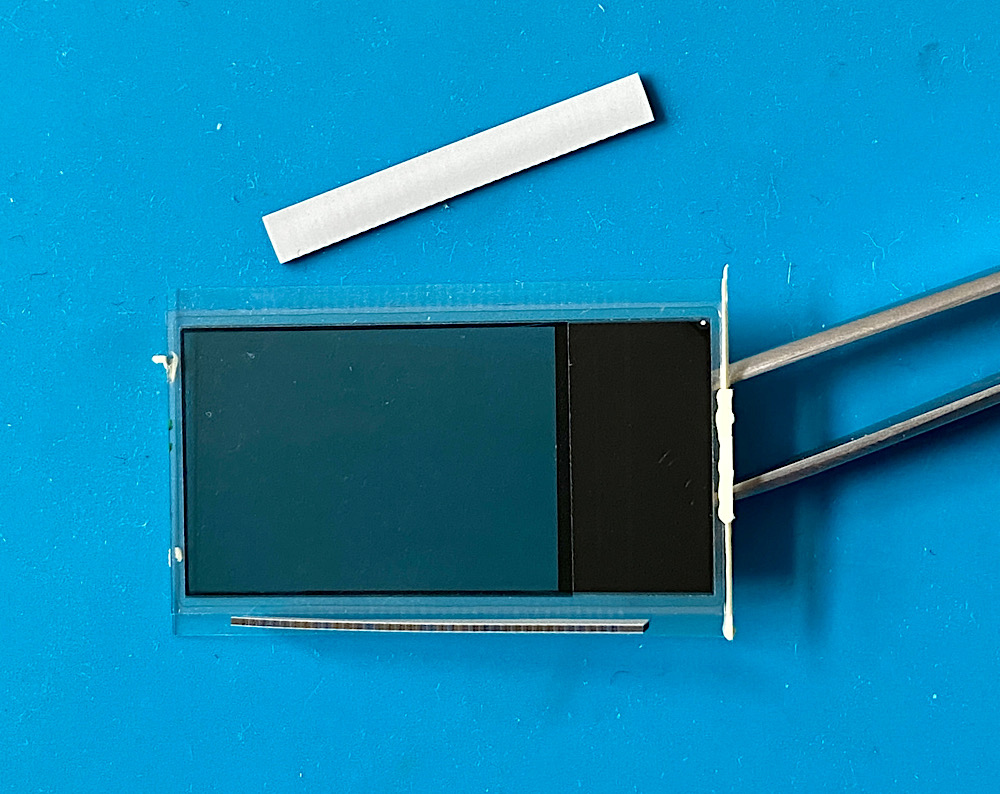

Das Display das über zwei Leitgummistreifen mit der Platine verbunden ist.
Auch hier kann ich unter der Lupe nichts Auffälliges entdecken.
Fazit
Zwei Komponenten kommen für die Fehlfunktion in Betracht:
- der IC
- die Leitgummistreifen
Der IC könnte nur gegen einen aus einer aufgegebenen T90 getauscht werden. Sehr heikle Lötarbeit, da viele kleine Pins.
Die Leitgummistreifen könnten mit Isoprophylalkohol gereinigt werden.
Anschließend Montage der Einheit, Einbauen in die T90 und Test.
Ich denke, es ist einfacher, die komplette Einheit zu tauschen.
Liste der Anhänge anzeigen (Anzahl: 1)
Sondenspitzen trimmen

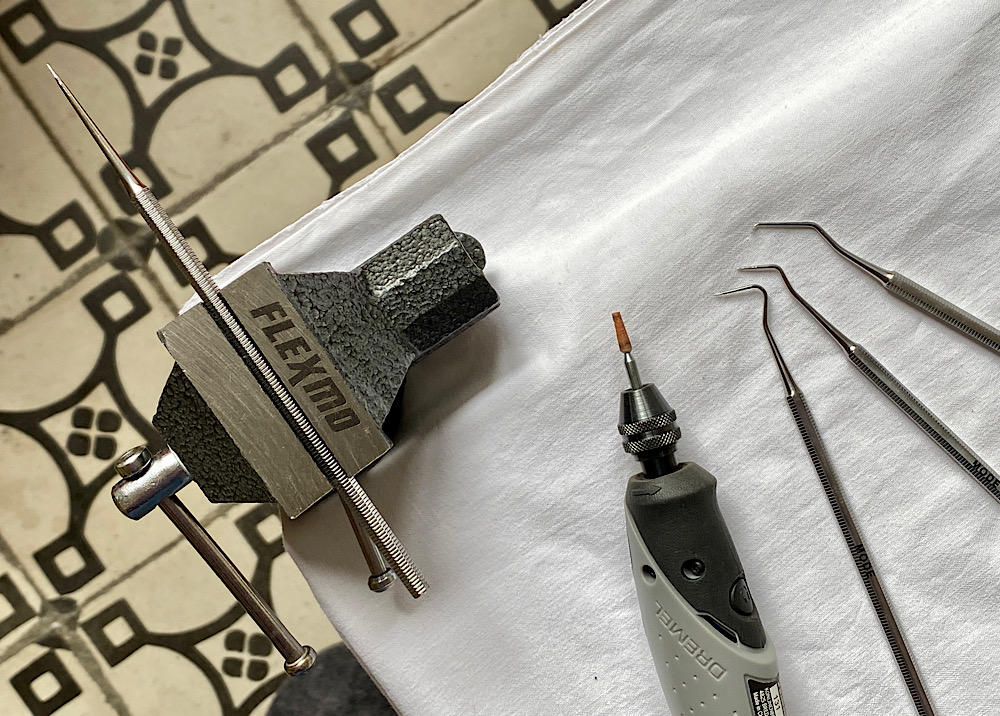

Bei dieser Gelegenheit schärfte ich die schon weich gewordenen und verbogenen Spitzen meiner Sonden mit dem Dremel Stylo nach.
Die Sonden waren sehr hilfreich beim Trennen der einzelnen Komponenten.
Anhang 142155
Wichtig dabei sind eine gute Fixierung im Schraubstock und dass sich der Schleifstein von der Spitze der Sonde wegdreht. Andernfalls prallt der Schleifstein von der Spitze ab.
Schutzbrille ist obligat bei solchen Tätigkeiten.
