Bei den russischen Objektiven welche ich kürzlich bekommen habe war auch ein Astro Berlin mit 75mm und 2.3. Ist zwar etwas der Lack abgebröckelt, aber Optik usw gut. Mal sehen was man damit machen kann....
Anhang 136147
Druckbare Version
Bei den russischen Objektiven welche ich kürzlich bekommen habe war auch ein Astro Berlin mit 75mm und 2.3. Ist zwar etwas der Lack abgebröckelt, aber Optik usw gut. Mal sehen was man damit machen kann....
Anhang 136147
Gratuliere,
ein Astro Berlin sozusagen als Beifang zu erhalten ist schon toll. Ein 2,3/75mm zu adaptieren dürfte nicht
allzu schwer sein. Da bin ich mal auf Fotos damit gespannt.
LG, Christian
Schönes Schnäpschen, Glückwunsch.
Ist ein Tachar ?.
Pierre
Ja.Zitat:
Zitat von digifret
Ich kannte das Objetiv bisher nicht. Ich muss da nen Heli dranbasteln. da bin ich gespannt, denn DAS habe ich bisher auch noch nicht gemacht.
Zeig' uns doch mal die Rückseite und miss ungefähr das Auflagemaß aus.Zitat:
Zitat von Rheinperchten

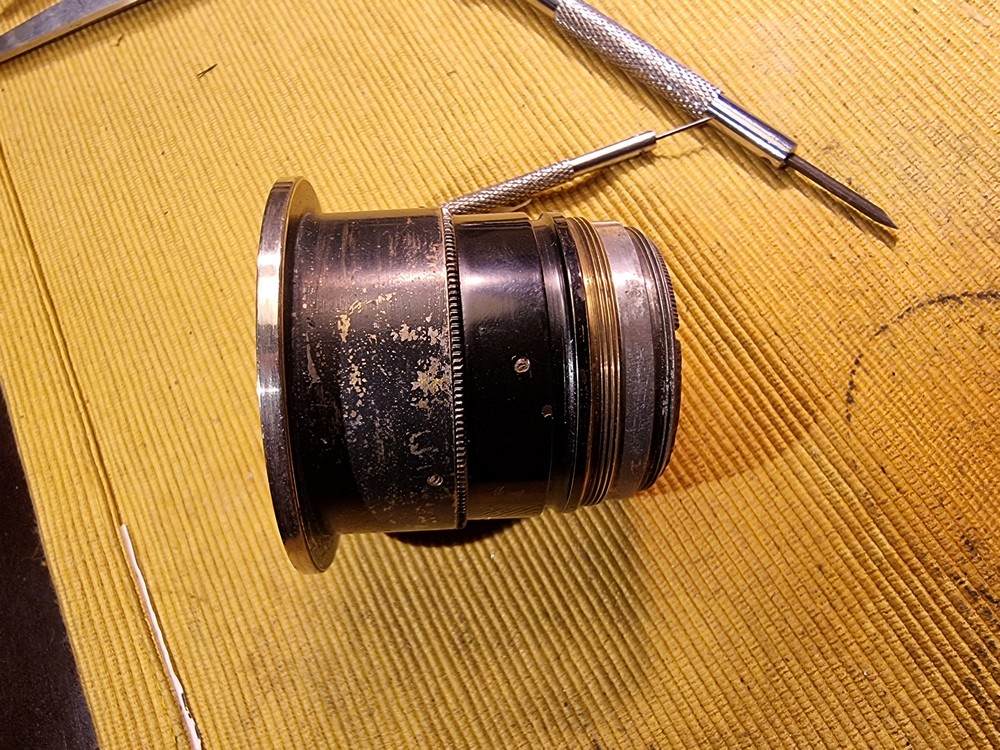

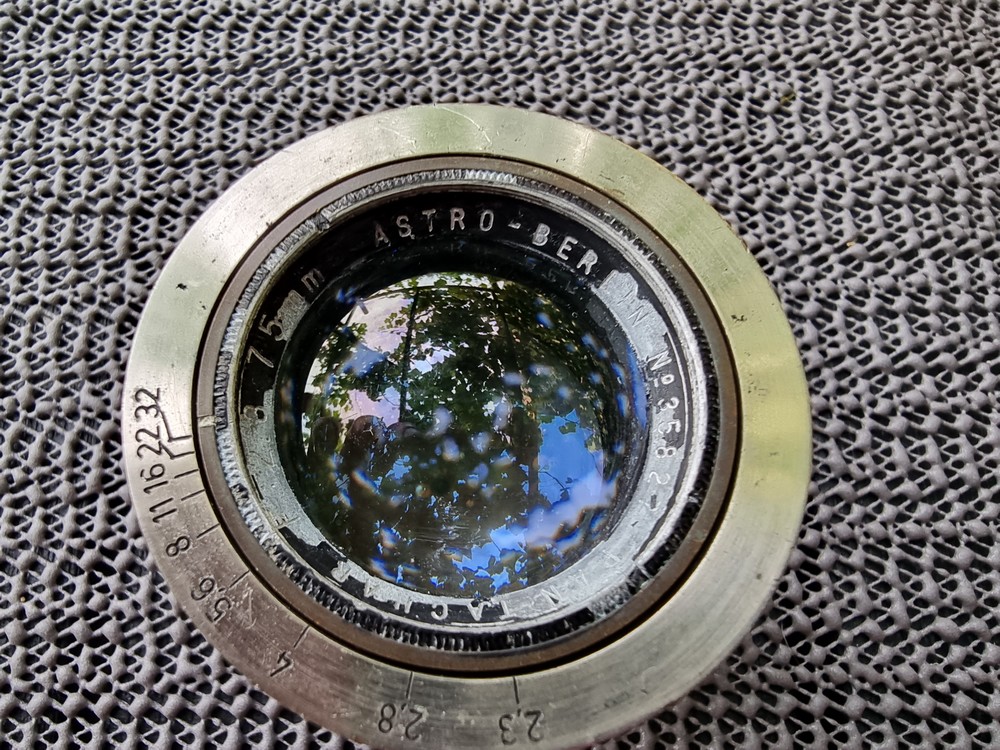

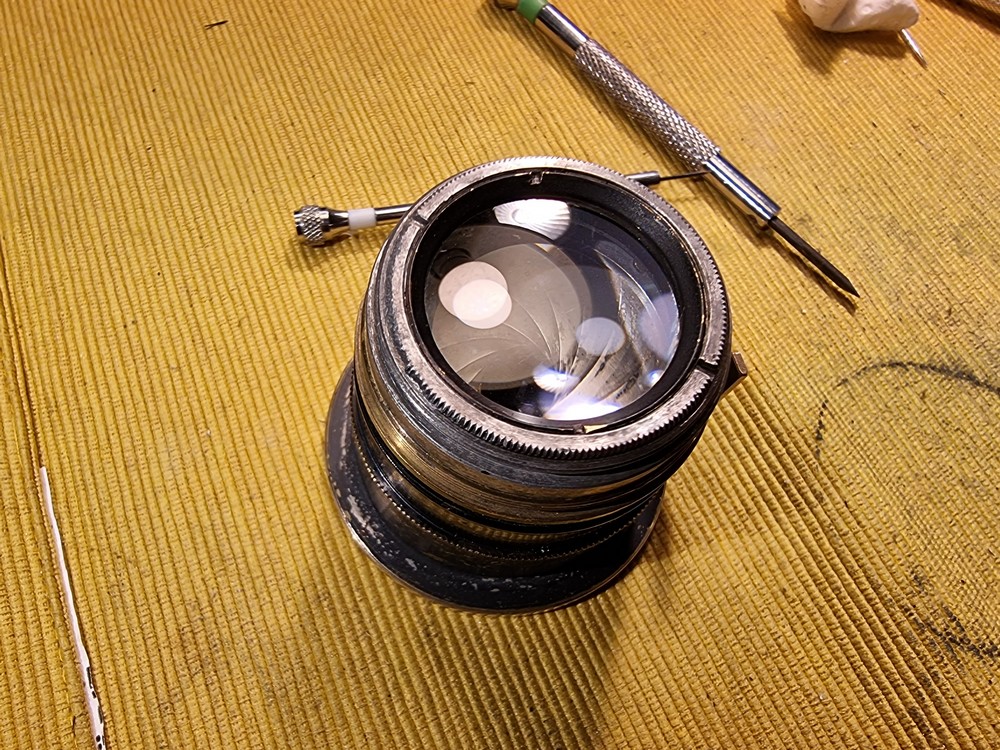

Hier weitere Bilder....
Anhang 136187
Anhang 136188
Anhang 136207

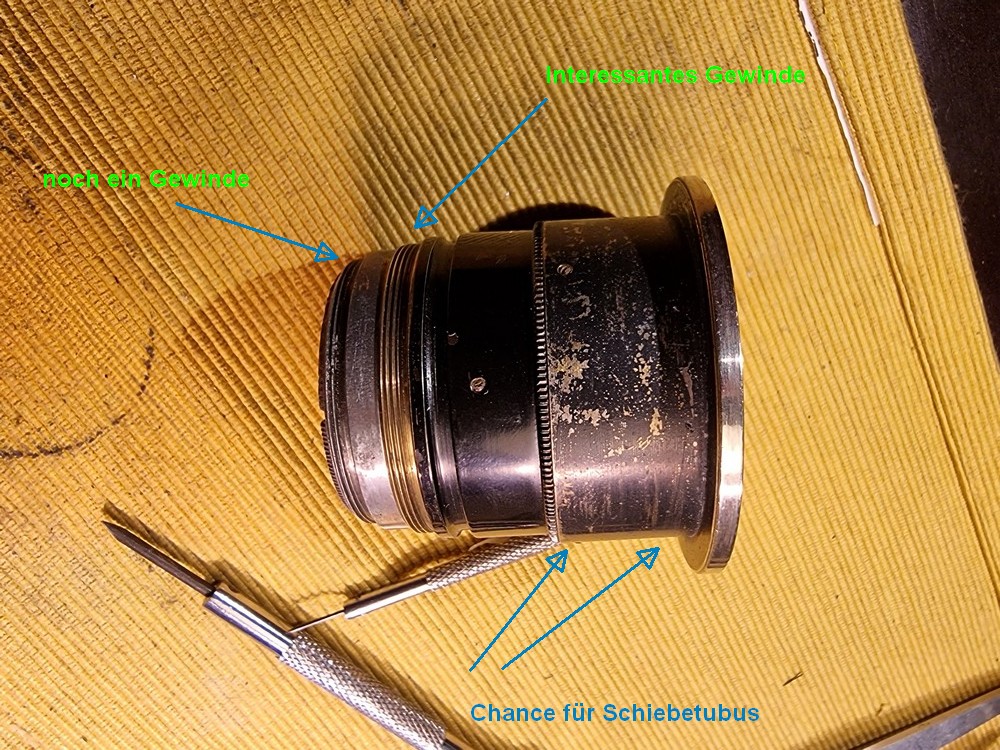

Tjah, "souverän" wäre wohl ein "Adapter", der am "interessanten Gewinde" befestigt wird und dann ein Schneckengang (oder wenn der Platz reicht ein Balgen).
Wenn das andere Gewinde ein "gängiges" Gewinde sein sollte, nimmt man notfalls das.
Aus dem Reich des "schnellen Prototypen" (vulgo: Pfusch) wäre wohl ein Rohr passenden Durchnessers, innnern mit schwazem decefeix Samt beklebt und ein Schiebtubus und das Rohr "irgendwie" an einen Zwischenring, M42-Adapter oder durchbohrten Kameragehäusedeckel "drangehext" (2K- oder Heißkleber, oder so)
Wieviel Abstand ist denn zwischen Hinterlinse und einem scharfen Abbild der Sonne? Und wie lang ist das Objektiv in sich und was sind die Maße der Gewinde?
Da das Objektiv einen Fokus von 75mm hat ist da sicher kein Platz für einen Balgen ,
Ich würde einen Heliciod M42 und den richtigen Adapter an der Kamera nehmen , und dann sehen ob da noch etwas zwischen passt , aber vielleicht geht es mit dem Helicoid alleine schon .
wie z.b.
tinyurl.com/mu3vc8eh
Zwischen Objektiv + Helicoid muss dann etwas angepasst werden .
Pierre
Hmh, die Frontlinse müßte ja rechnerisch mindestens 32,6mm haben, aber mit viel Glück paßt der Tubus des Objektivs auch in einen Balgen (oder ein paar Zwischenringe) hinein - und wer weiß, wo die Hauptebenen liegen?
Oder ich wiederhole nochmal die Geschichte vom Makro-Telekonverter mit Schneckengang, den man ausschlachten könnte.
Zu Hr. Zörk kann man ja notfalls immernoch gehen und sich etwas machen lassen.
Ich bin nicht sicher, aber ich glaube dass eines der beiden Gewinde M39 ist. Aber ich werden mal alles vermessen. Ich wollte versuchen ein Heli aus einem alten Objektiv zu verwenden.
Na, wenn das "interessante" Gewinde M39 ist, dann ist der Rest ja schon beinahe zu einfach.
Ich glaube dass eines der Gewinde in M42 passt. Ich Depp hätte es nochmals kontrollieren sollen.

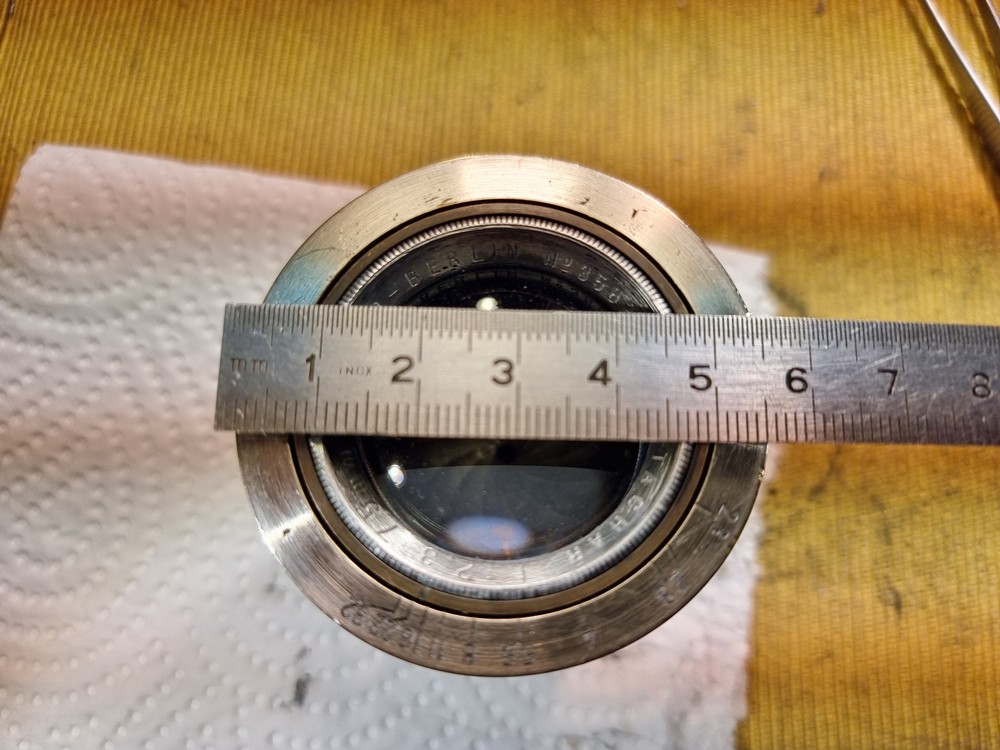

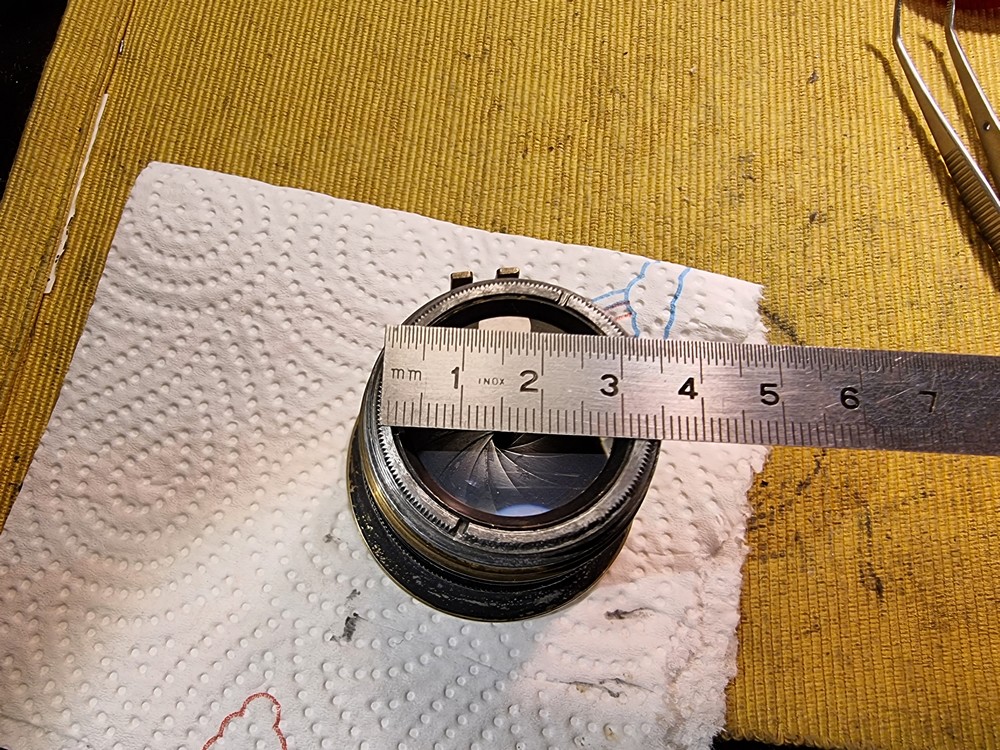

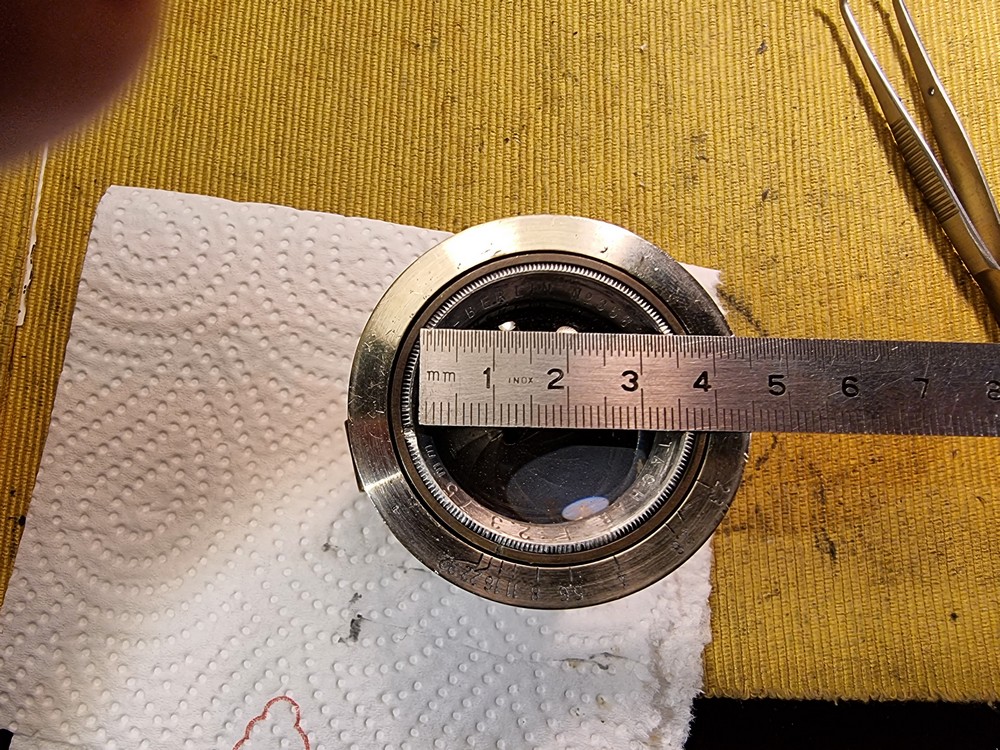

Anhang 136380
Anhang 136381
Anhang 136382
Anhang 136384
Schaffe Dir mal sowas das macht sich schnell bezahlt.

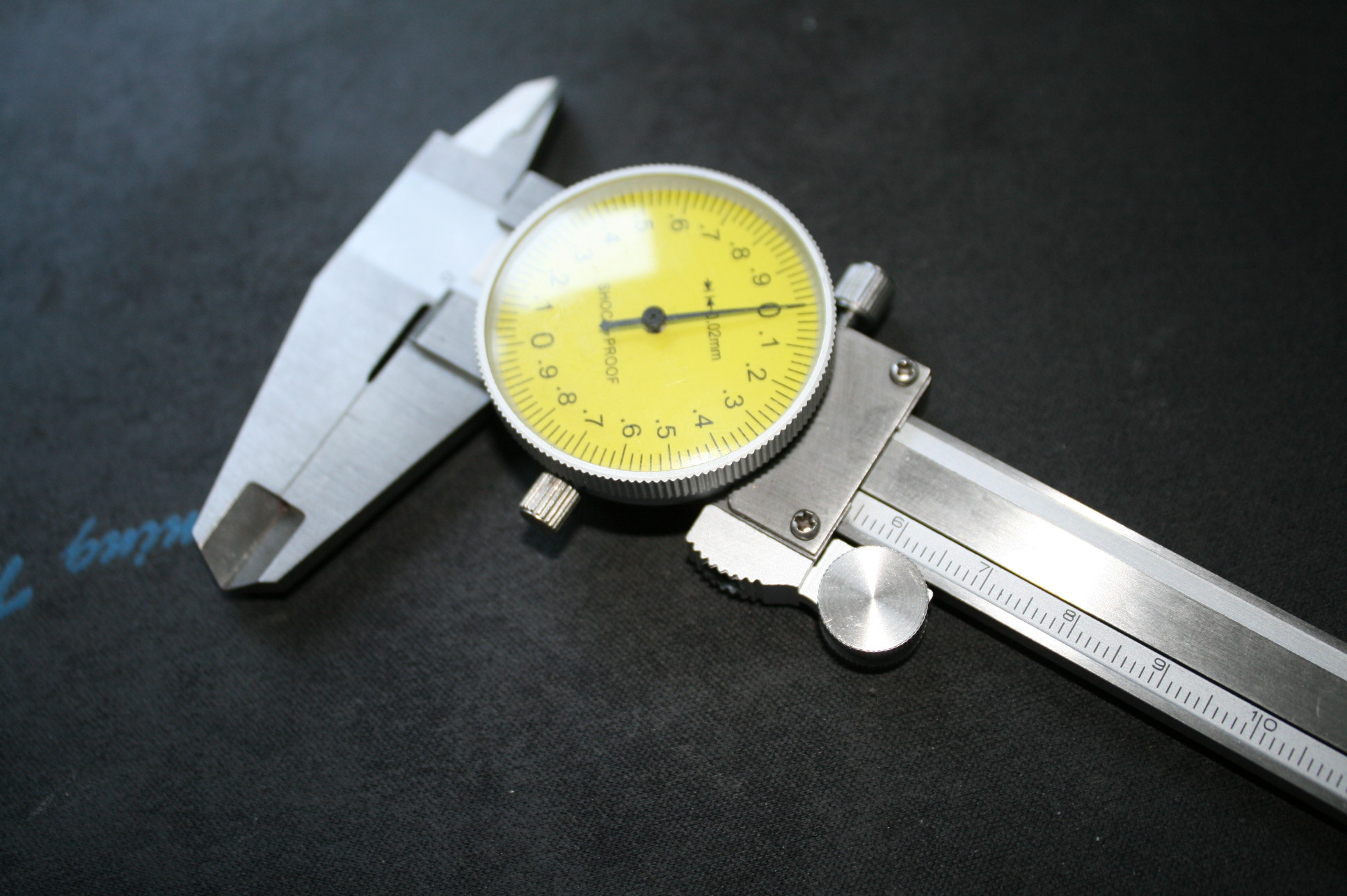

genau, und auch sowas und sowasZitat:
Zitat von digifret
geben klare Auskunft und ein M42-Zwischenring evtl mit M39/M42 Übergangsring lassen eine genauere Prüfung der Passgenauigkeit zu
LG ChristophAnhang 136385Anhang 136386
In der Tat eine lohnende Investition. Meiner frisst leider Batterien, sprich, man muss die Batterie nach Gebrauch rausnehmen, sonst ist sie leer, wenn man etwas messen will.Zitat:
Zitat von digifret
Liebe Mitmenschen,- all die schönen Werkzeugen welche Ihr mir empfohlen habt besitze ich und verwende ich auch ständig. Hätte ich gewusst, dass Ihr es SO genau haben wollt, dann hätte ich mich dieser Werkzeuge bzw Messgeräte bedient :)
Dürfte klar sein dass man zum Bau diverser Adapter und weiteren Hobbyspielereien solche Teile braucht. Wenn ich wieder in die Werstatt fahre messe ich dann genauer. Ja, der digitale Messschieber frisst wirklich Batterien.
Verstehe ich nicht. Ein Messschieber, eine Gewindelehre, eine Mikrometerschraube und ein Satz Feinmechanikschraubendreher liegen auf meinem Schreibtisch.
Es klang nicht nach Wissenwollen sondern nach Hilfe zum Gewindebestimmen. Aber du weisst ja schon alles.
LG Christoph
Klar liegen hier massig Werzeuge rum. Ich hatte ja nur zu Beginn geschrieben, das ich noch nie ein Objektiv mit einem Heli versehen habe. Ich hätte kaum die ganzen anderen Adapter ohne Werkzeig, Fräsen usw bauen können,- das war dann wohl ein Missverständnis...sorry. Hatte daran gedacht das schon Jemand so ein Objektiv mal verarbeitet hat.

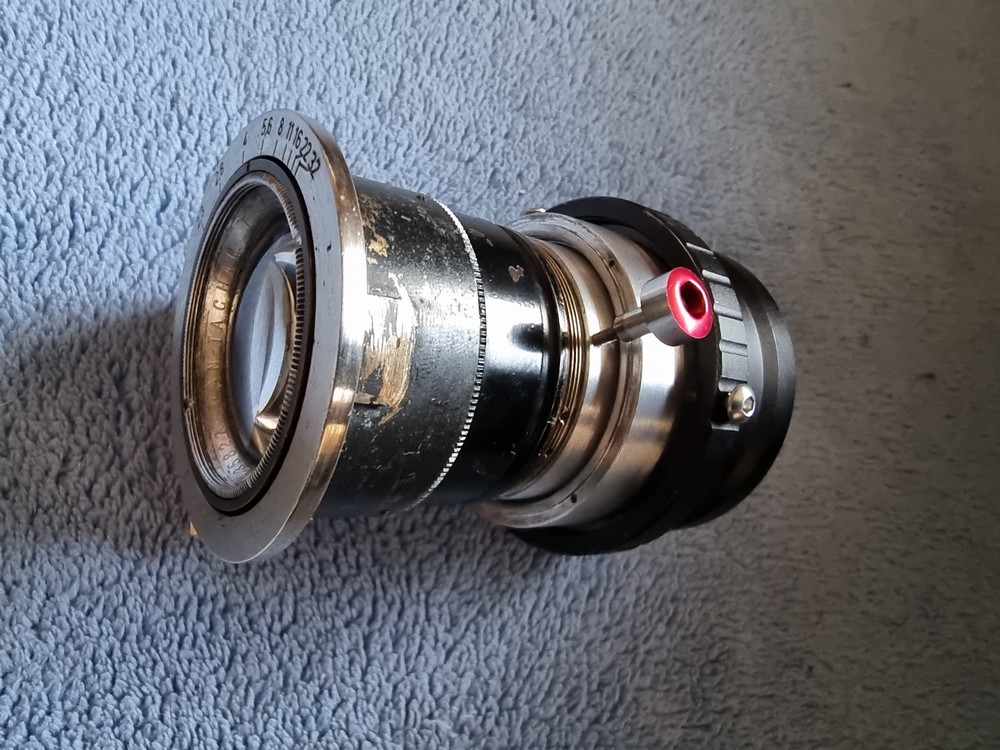

Adapter fertig. Bin schon auf die Fototour gespannt. Mich würde ja das Baujahr interessieren.....
Anhang 136619
wenn du noch erwähntest, welches Gewinde oder welchen Ansatzpunkt du genommen hast, bzw. welchen Helicoid du verwendest hast, könnte deine Vorstellung noch etwas an Wert für die Allgemeinheit gewinnen.
LG
Christoph
Ja sorry. Festgeklemmt habe ich an dem silbernen Ring zwischen den beiden Gewinden, das ging am besten. Helicoid stammte aus einem alten Objektiv, lag hier in der Grabbelkiste rum.
.....
