Hier eine pragmatische Lösung in 45 Sekunden:
https://m.youtube.com/watch?v=XwKnW1dMEtA
Den Verschlussvorhang manuell zurückführen und das öfters machen.
Das kann soweit Abhilfe schaffen.
Demnach ein typisches Minolta-X-Problem.
Bessere Lösung einmal, als den Schraubendreher zu suchen ;-)
Nur, wenn das bei eingelegtem Film passiert, was dann?
... dann hätte man, anstatt der symptomatischen Therapie doch besser den Schraubenzieher gesucht und die Ursache eliminiert...
LG
Jörg
Es scheint eine Kombination aus Designfehler und Alterung zu sein.Zitat:
Zitat von Optikus64
Was sind meine Optionen?
Ich müsste mich in das Thema Verschluss einarbeiten - das ist gut.
Dann vermutlich die Kamera bis dorthin zerlegen - auch gut.
Wenn es tatsächlich Verharzung ist, kommt ein neues Thema dazu - wunderbar!
Dann alles wieder zusammenbauen - bravo!
Verschlusszeiten testen und einstellen - oha!
Da ist dann Schluss.
Einen Verschlusszeitentester könnte ich mit dem Arduino bauen, vielleicht gibt es dafür schon fertige Module.
Und weiter geht es im nächsten Thema …
Daher begnüge ich mich mit der pragmatischen Lösung, bewege den Verschluss und werde mit dieser Kamera dann doch keine Fotoarbeiten erledigen ;-)
Möglicherweise behebt ein winziges Tröpfchen gutes Öl das Problem ja schon...
Nur wo?Zitat:
Zitat von Optikus64
Und wenn es Verharzung ist, muss diese vorher weg.
Ich hab im Web nichts dazu gefunden.
Aber ich schau mir das am Dummy an.
Ursachen können ja
- Abnutzung (Materialabtrag, ermüdete Feder)
- Dreck/Korrosion/verharztes Schmiermittel
sein
Abhife?
- Säubern
- Polieren
- Schmieren
- Ersatz/Material auflasern/Material galvanisch auftragen
- Mehr Spannung auf die Feder für das Verschlußrollo
Wirkt die Feder auf beide Rollos bzw. werden damit die Verschlusszeiten beeinflusst?Zitat:
Zitat von Jan Böttcher
Hier habe ich eine Darstellung des Focal Plane Shutter gefunden, die auch das Einstellen der Verschlussspannung erklärt:Zitat:
Zitat von Ando
http://www.pentax-manuals.com/manual...20shutters.pdf
Je Rollo sollte es eine Feder geben ;-)Zitat:
Zitat von Ando
Die Zeiten "an sich" selbst werden nicht beeinflußt, nur die Zeit "über das Fenster". Bei alten Tuch-Schlitzverschlüssen hat man gerne mal "Capping", da erhöhen die Laien dann gern die Spannung der Feder, die Profis machen auch mal sauber und gucken sich die Lager an.
Die XG-M bekam ja unlängst vier neue Elkos.
Alles wieder in Betrieb, nur der zweite Verschlussvorhang machte das Bildfenster nicht ganz zu, was natürlich nicht gut ist für einen gerade belichteten Film.
Ausgerüstet mit den Hinweisen der Kollegen hier, der Beratung eines Freundes, etwas Lektüre und einem Video von Fix Old Cameras auf YouTube, wollte ich sehen, ob ich den Verschluss zum vollständigen Schließen bringen kann.
Die Bodenplatte ist schnell ab, die Platte über einem Teil der Bodenmechanik möchte abgeschraubt und die Kontakte vom Batteriefach (das sie trägt) zur Platine abgelötet werden.
Das war keine allzuschwere Übung.

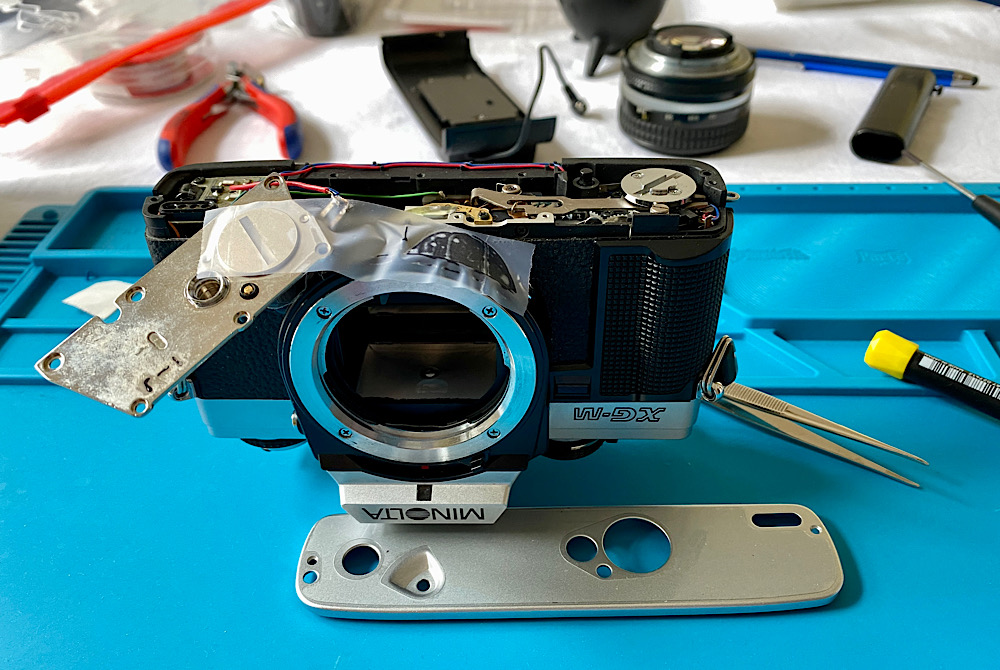

Um den Verschluss bei der Arbeit beobachten zu können sowie das Geschehen im Kameraboden beim Aufziehen und Auslösen, lötete ich das Batteriefach provisorisch an die Platine:
Anhang 141702

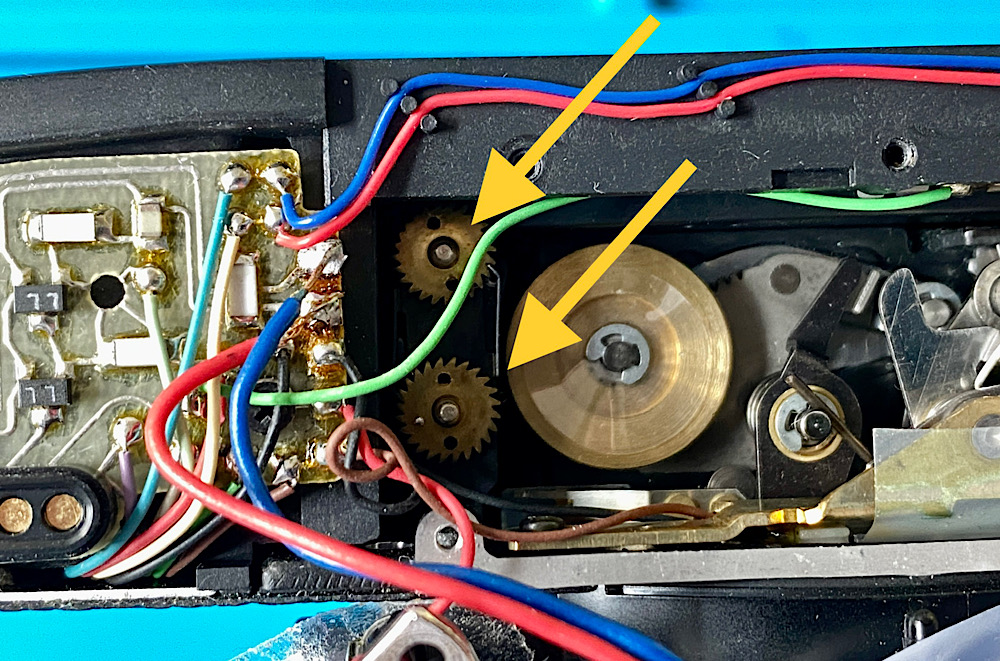

Nun konnte ich mich auf die Suche nach den beiden kleinen Rädern machen, die für die Einstellung der Verschlussrollo-Spannung zuständig sind.
Hier sind sie schon:
Anhang 141703
Die beiden rasten in je eine Sperrklinke ein und erhöhen bei Drehen gegen den Uhrzeigersinn die Rollospannungen. Löst man die Sperrklinken mit einem kleinen Schraubenzieher, drehen die Räder von selbst in die Gegenrichtung.
Ich spielte damit längere Zeit, um Mechanismus und Wirkung zu verstehen.
Damit ließ sich aber das Problem nicht lösen.
Auf der rechten Seite der Kamera sitzt im Boden die Kupplungsplatte für den Winder.
Abgeschraubt zeigt sich ein Zahnrad mit einer Stellschraube, das in ein anderes Rad greift.
Drehen an der Schraube bewirkt einen exzentrischen Effekt. Damit lässt sich der Abstand zum benachbarten Rad minimal korrigieren.

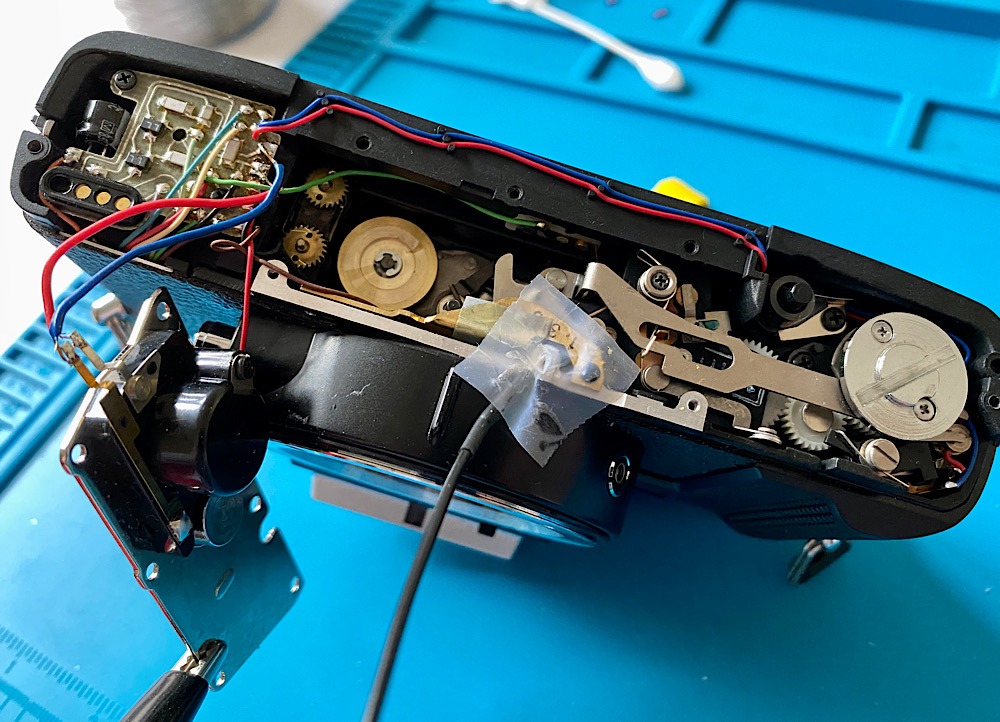

Hier der Bereich mit noch aufgesetzter Kupplungsplatte:
Anhang 141708
Versuche mit verschiedenen Einstellungen der drei Räder folgten.
Um die elektronisch gesteuerten Verschlusszeiten korrekt bilden zu können, klemmte ich ein Kabel an die Platte mit dem Batteriefach und verband das andere Ende mit dem Metallchassis, das die Masse der Schaltung bildet. Andernfalls gibt es im Schaltkreis keinen Rückleiter und seltsame Dinge passieren ;-)
Anhang 141709
Und tatsächlich, es gelang mir nach längerer Zeit, das zweite Verschlussrollo zum vollständigen Schließen zu bewegen.
Das erste Rollo lugte nach dem Auslösen für die Dauer des geöffneten Verschlusses jedoch in das Bildfenster. Das war bei Stellung „B“ am Verschlusszeitenknopf gut zu beobachten.
Experimente mit verschiedenen Kombinationen der Rollospannungen behoben auch dieses Problem.

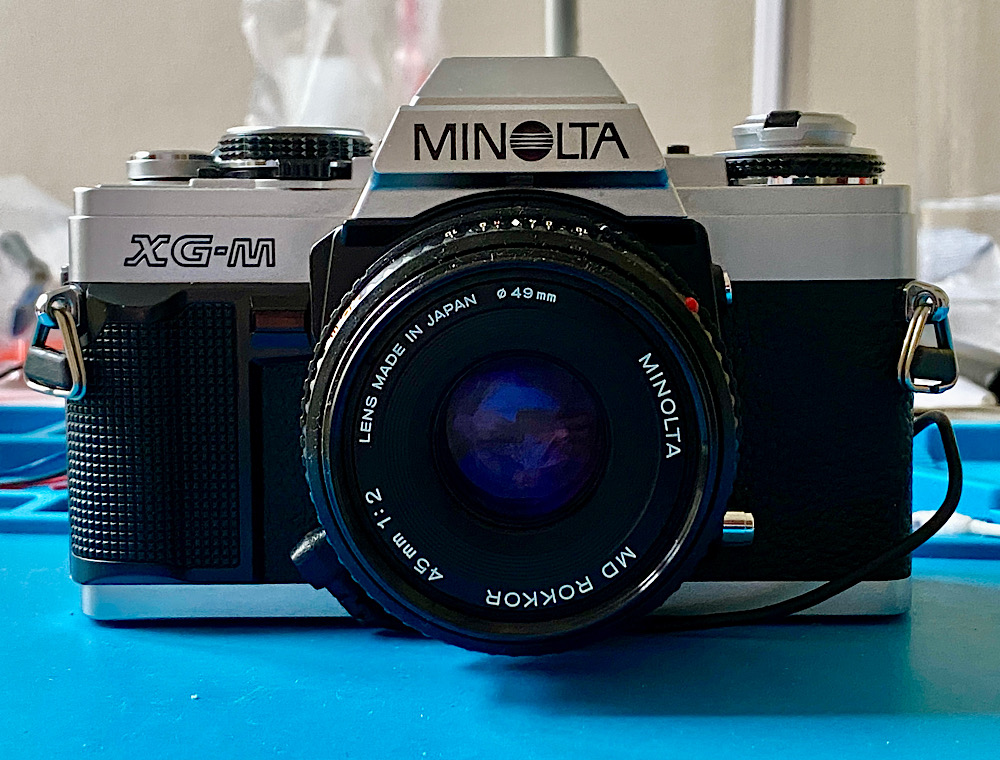

Alles getan.
Jetzt haben wir beide endlich wieder Ruhe voreinander ;-)
Anhang 141710
Fazit:
Offenkundig lässt sich alles lösen, wenn man nur lange genug um das Problem kreisst.
Da ich müde war, verlor ich stellenweise den Respekt vor der Kamera und schon waren an den beiden Messingrädern für die Rollospannungen Kratzer vom abrutschenden Schraubendreher.
Da die Kamera aber jetzt funktioniert, möchte ich mir das vergeben.
Ich mach jetzt ein paar Tage Reparatururlaub und widme mich der Nachlese.
Und vielleicht verstehe ich nach der Lektüre zur Kameramechanik, was ich da heute eigentlich gemacht habe
;-))
