Nikkor 50/1.8 Ai: Service
Angeregt durch Michael und Jan, die auf die Möglichkeit hinwiesen, dass Helicoide für eine Reinigung und Neufettung nicht in jedem Fall getrennt werden müssen, machte ich mich ans Werk.

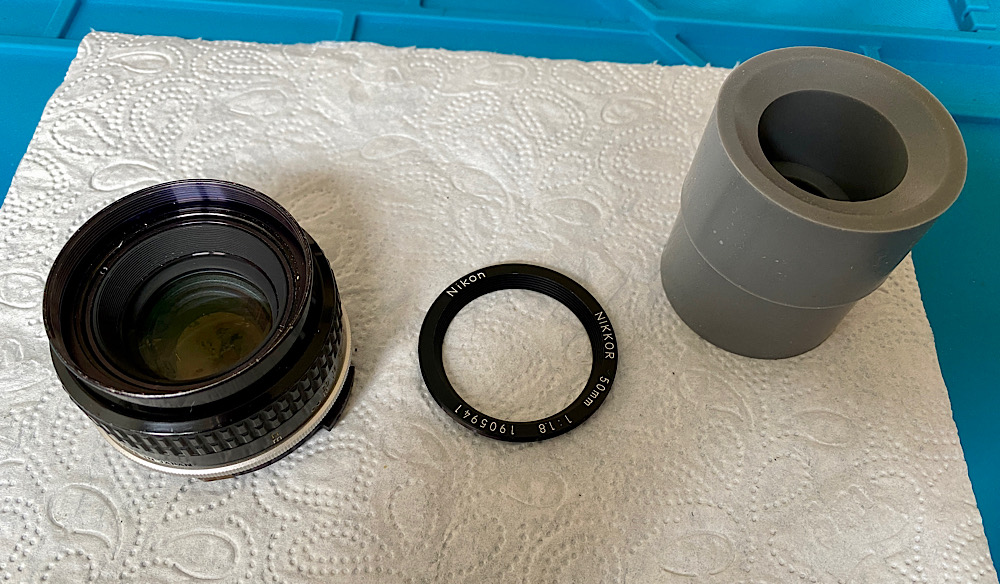

Ein Nikkor 50/1.8 Ai - bereits aus meinem Bestand - drehte beim Fokussieren recht trocken.
Auch hatte sich über die Jahre einiger Staub auf den inneren Linsen angesammelt.
Alledem wollte ich abhelfen.
Anhang 143077
Anhang 143078

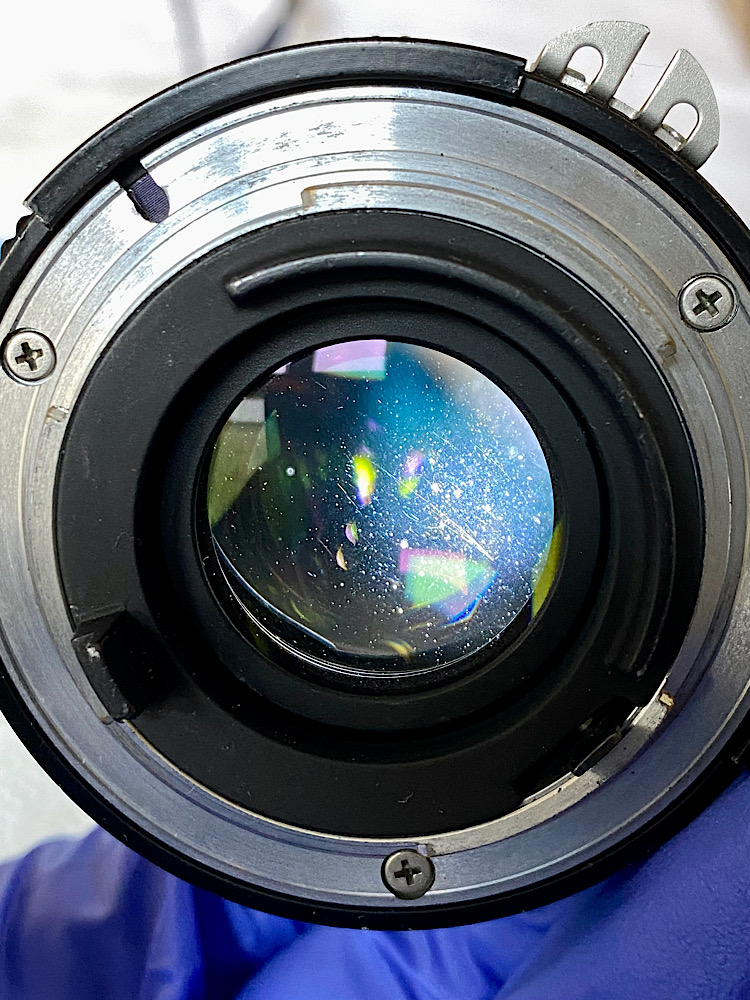

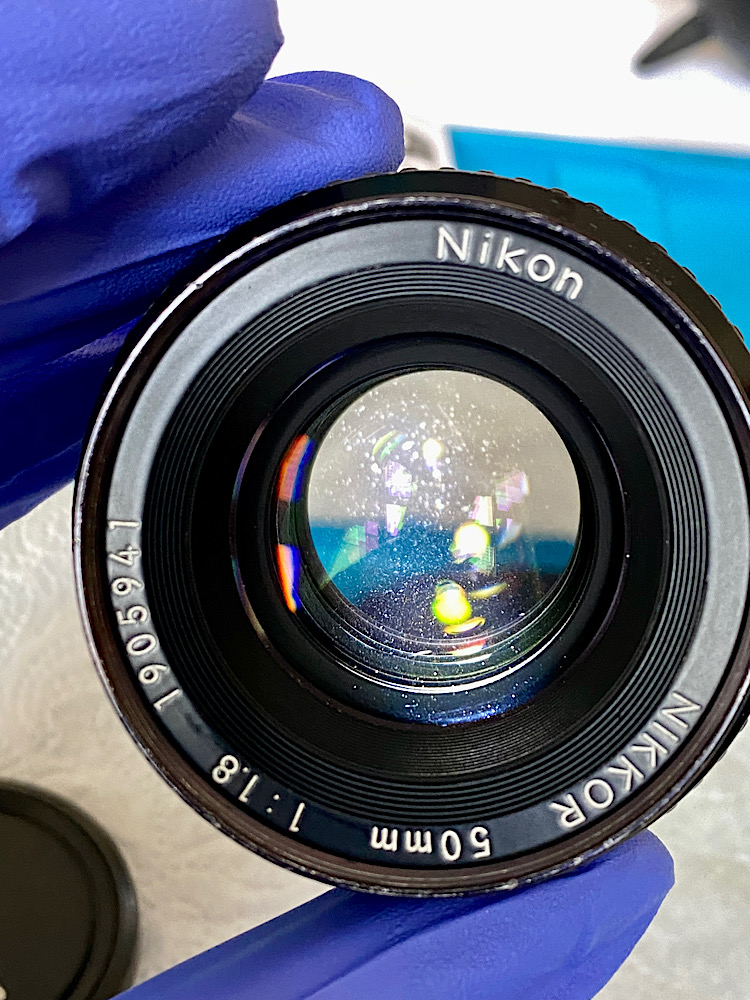

Staubglimmen im LED-Licht
Anhang 143079

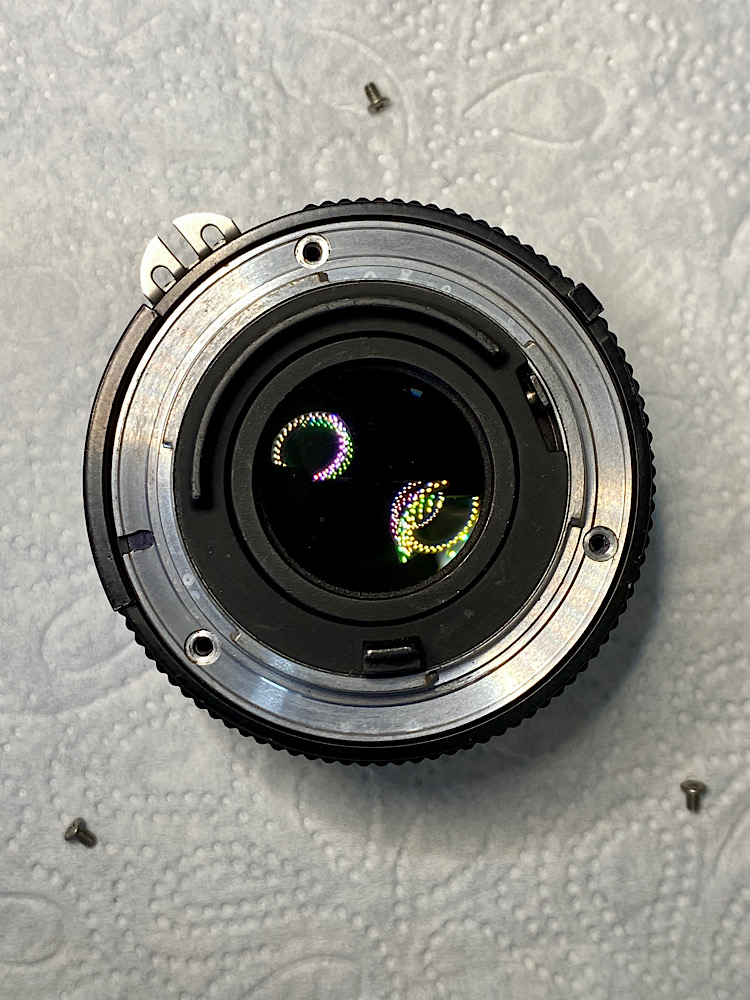

Diese drei Bajonettschrauben ließen sich - erfreulicherweise und unerwartet - ohne jedes Problem lösen.
Anhang 143080
Drei kleine Schrauben halten die hintere Abdeckung, eine davon ist länger als die anderen.

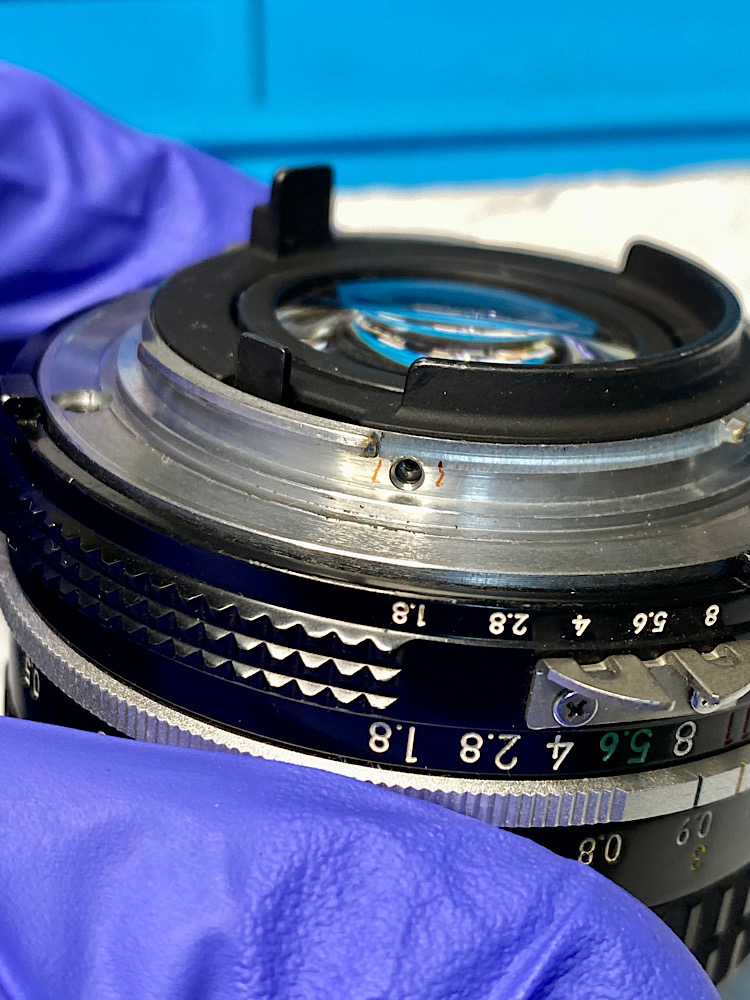

Eine Markierung für die Montage später kann nicht schaden.
Anhang 143081
Anhang 143082

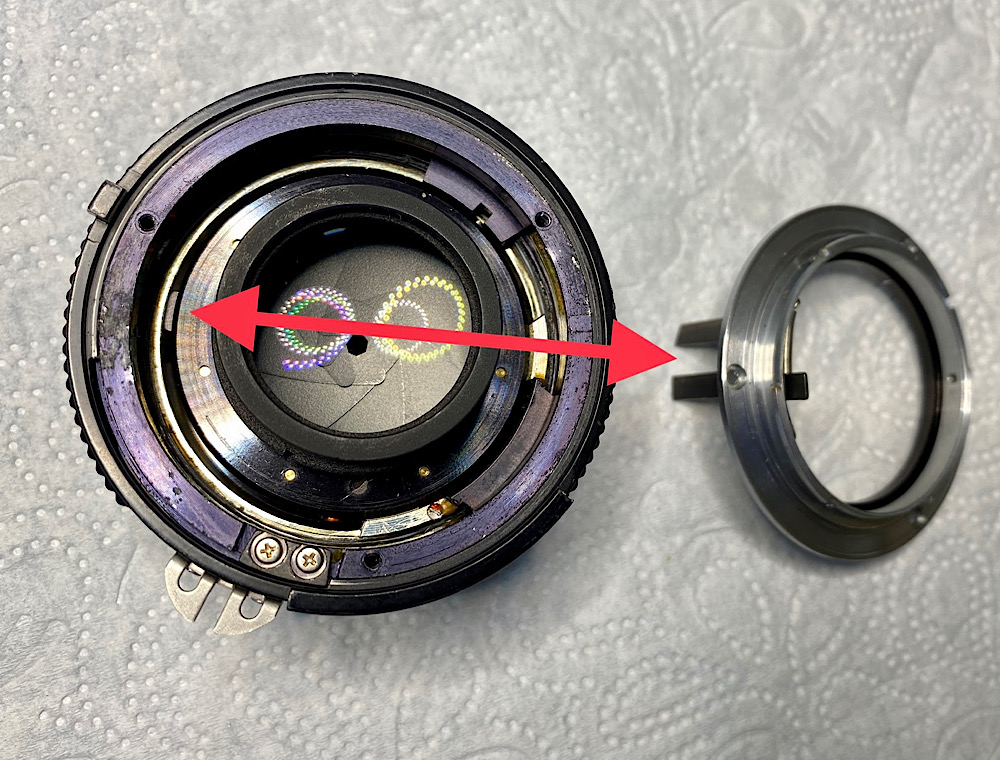

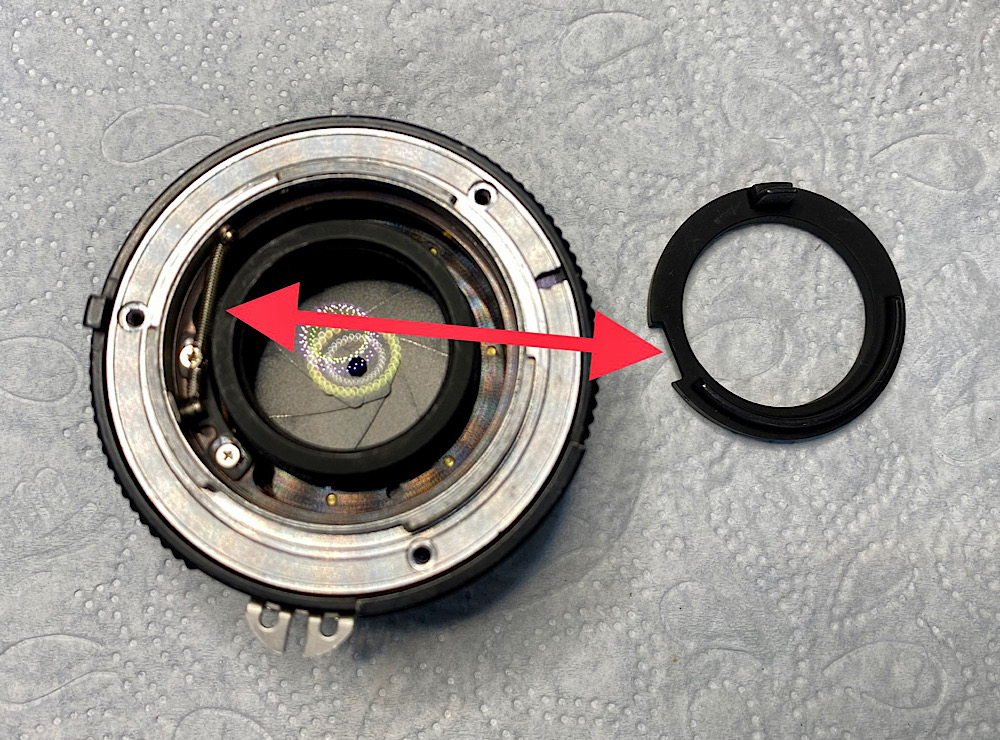

Fotos zur Orientierung, was womit ausgerichtet sein muss.
Anhang 143083
Anhang 143084

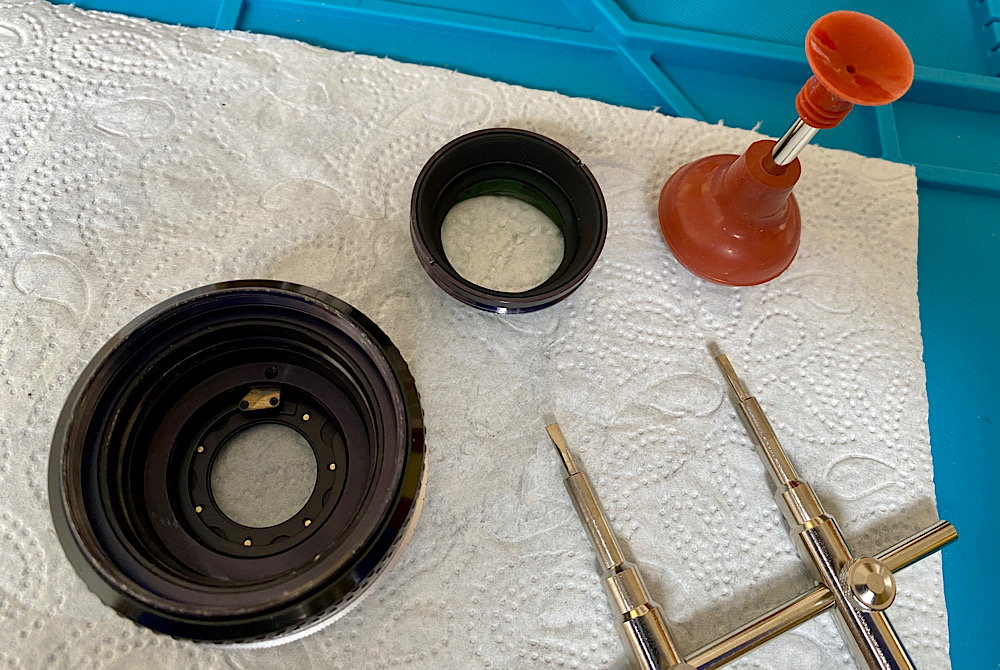

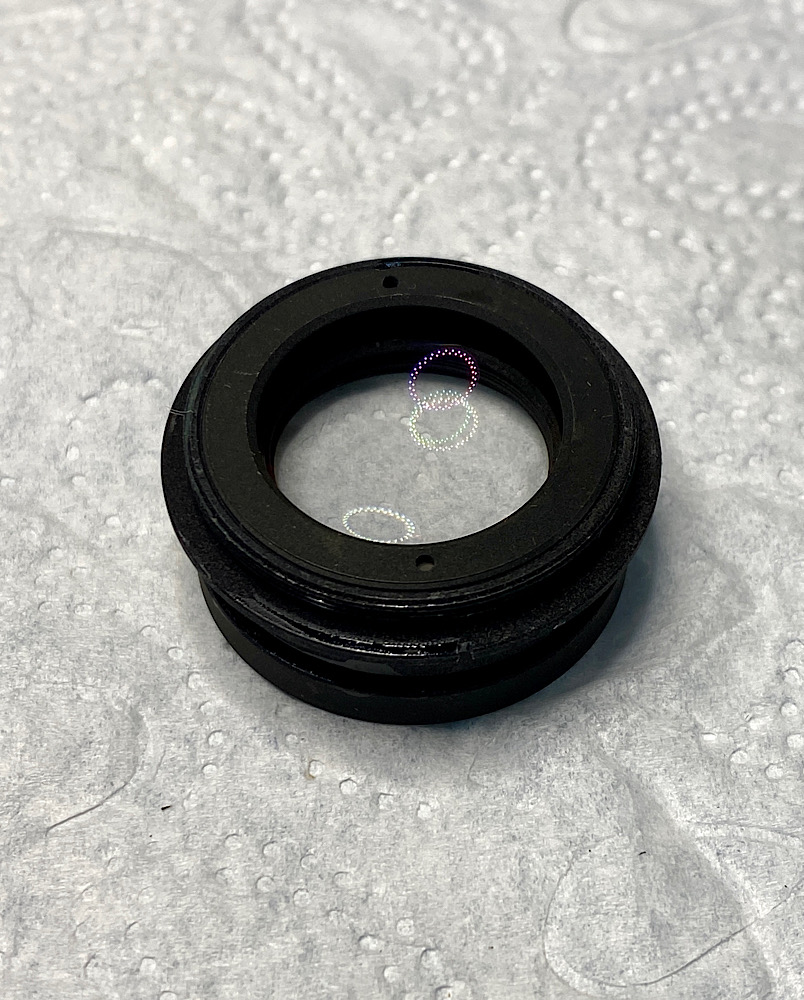

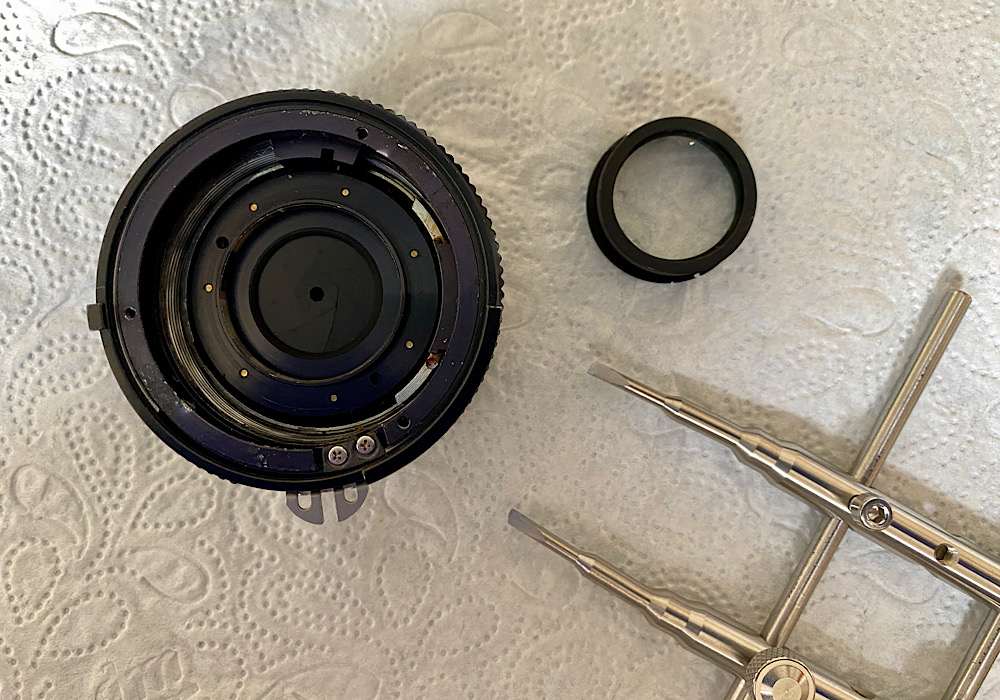

Mit dem Stellschlüssel hole ich die hintere Linsenbaugruppe heraus.
Sie lässt sich nach Lockerung ausschrauben.
Anhang 143085

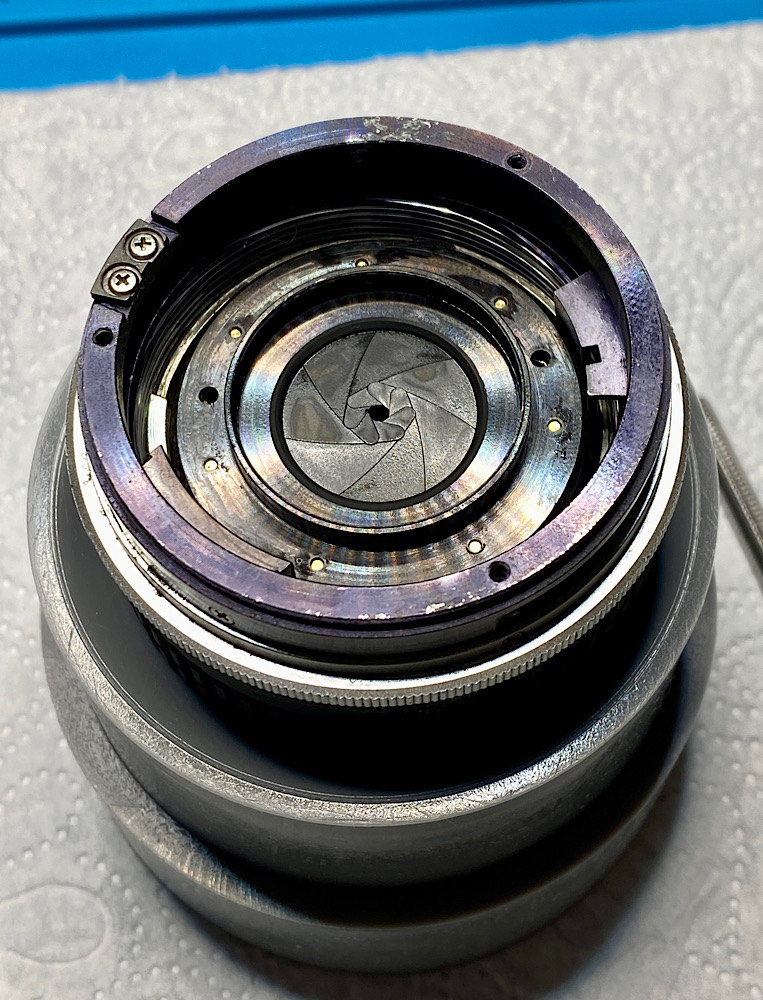

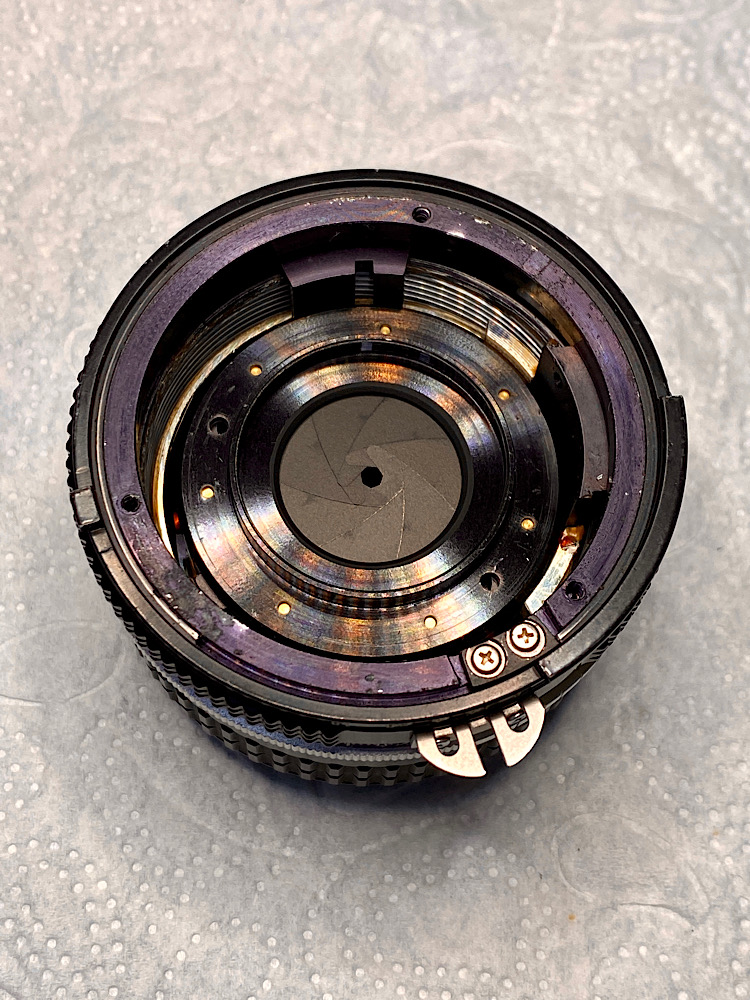

Die hintere Seite der Blende liegt frei.
Anhang 143086

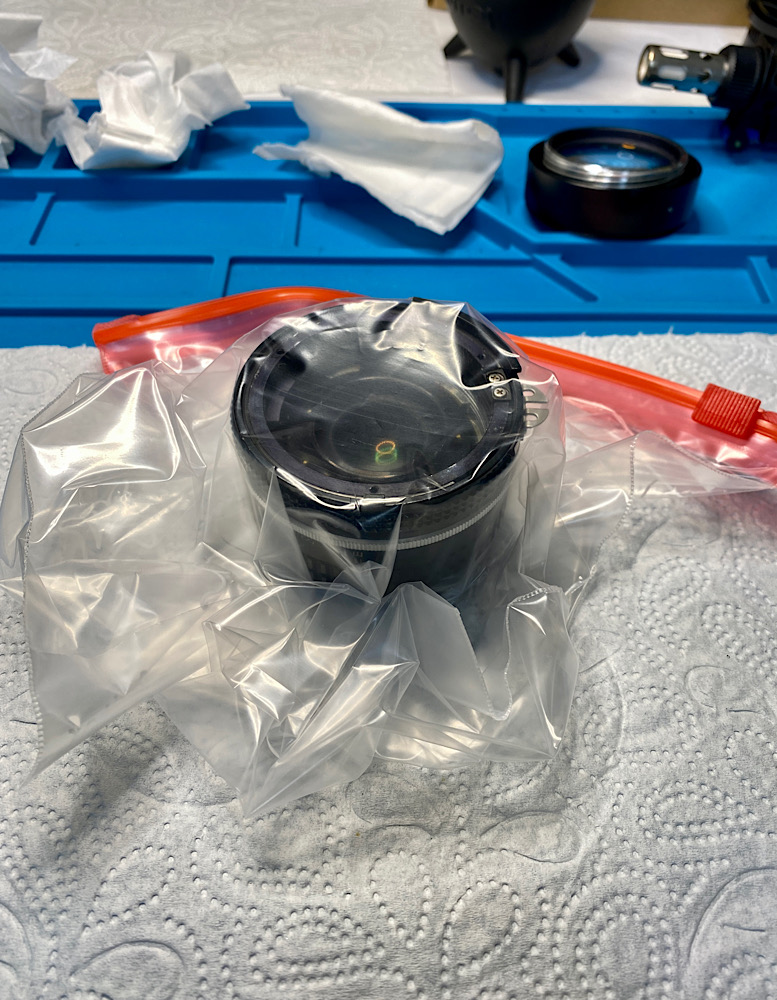

Damit beim Abnehmen des Blendenringes nicht die bekannte Blendenrastkugel desertiert, erfolgt der Vorgang fluchtsicher im verschlossenen Plastikbeutel.
Anhang 143087
Anhang 143088
Diese beiden Schrauben halten die Blendenmitnehmergabel im Tubus.

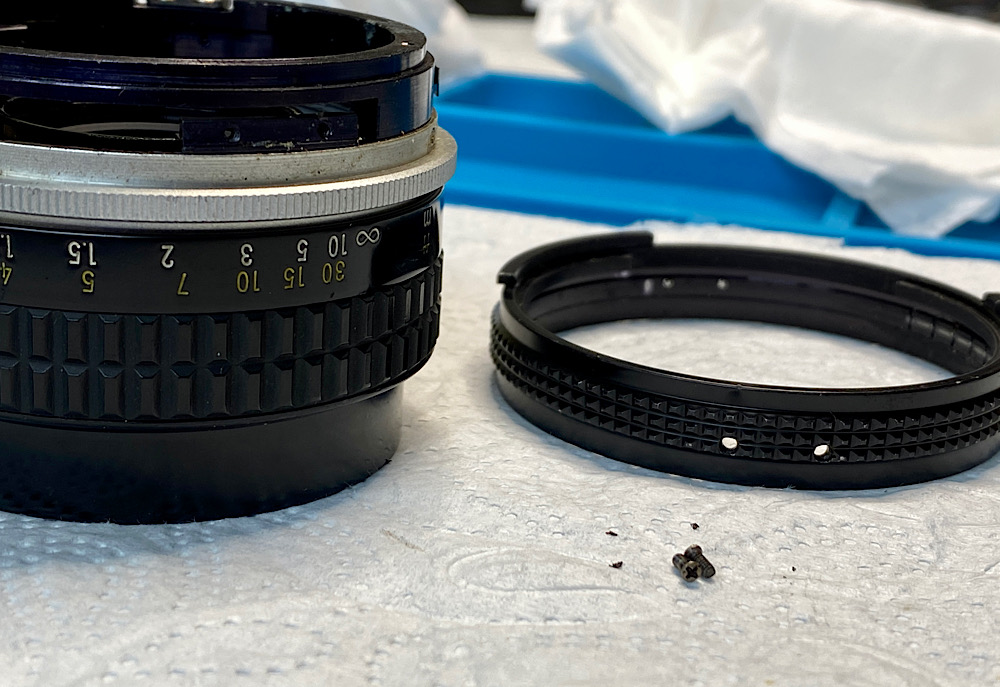

Nach Lösen kann der Blendenring abgenommen werden.
Anhang 143089
Ah, hier gibt es für das Einrasten des Blendenrings doch keine fluchtfreudige Kugel, sondern eine Wippe, die in die Aussparungen im Blendenring greift.
Anhang 143090
Anhang 143091
Ausbau der vorderen Linseneinheit.
Anhang 143092

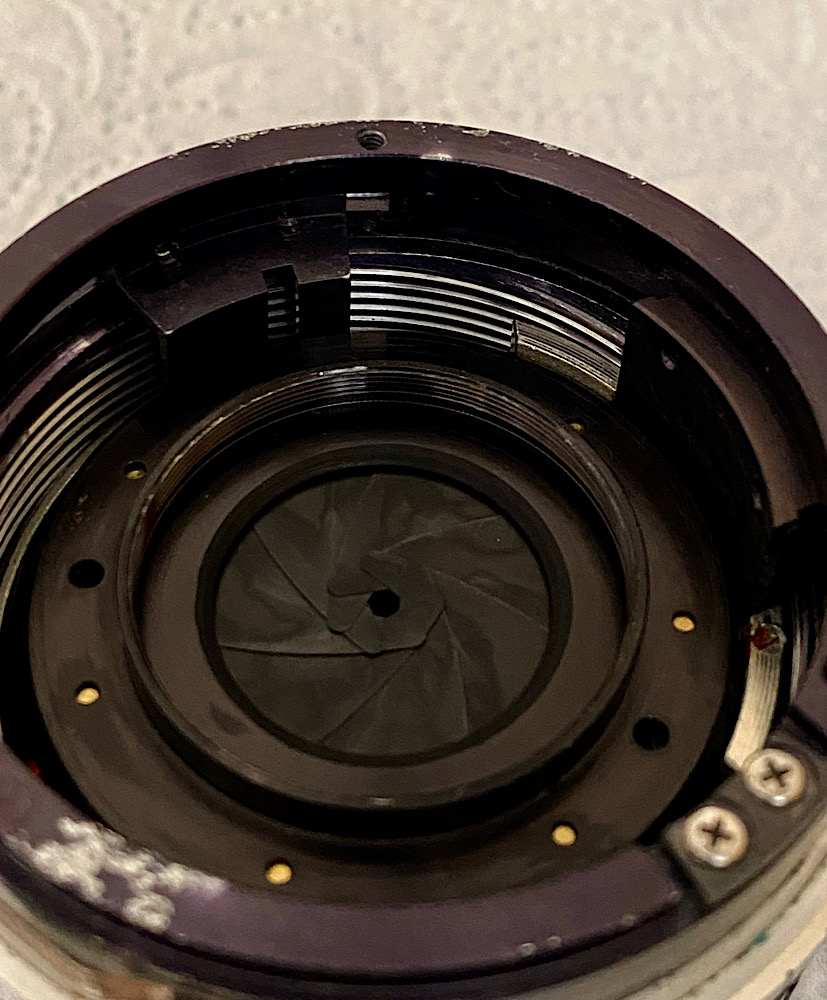

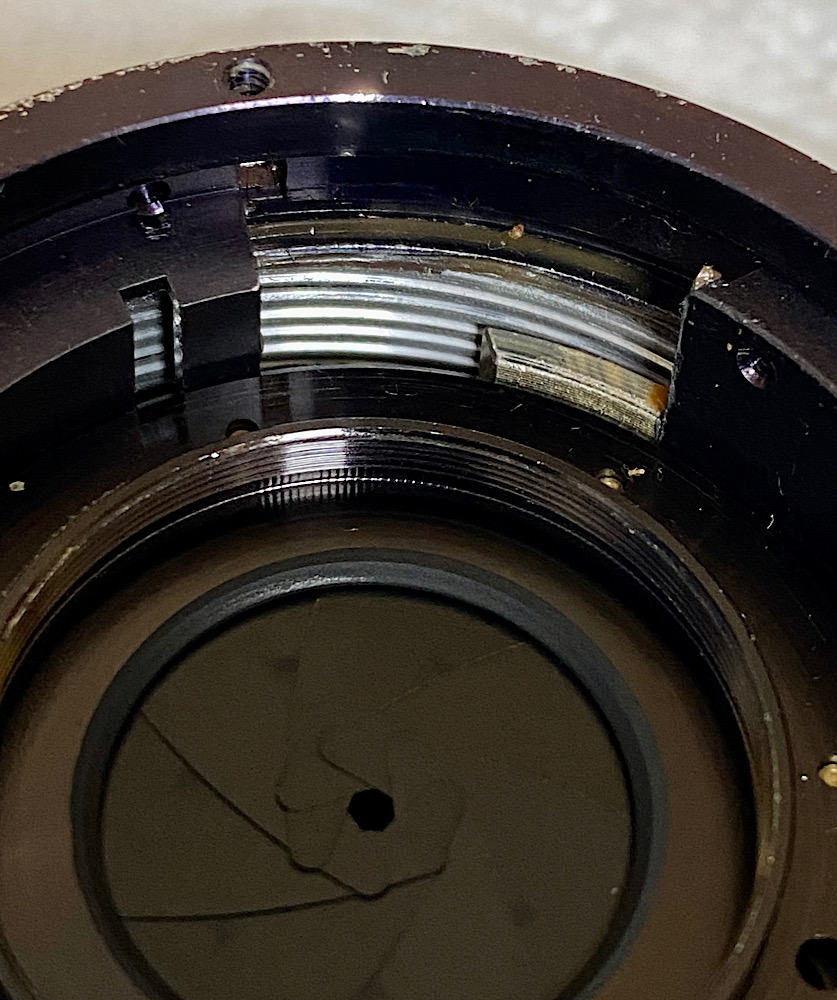

Altes Schmierfett und Schmutz auf einem der beiden Helicoide.
Das muss weg.
Anhang 143093

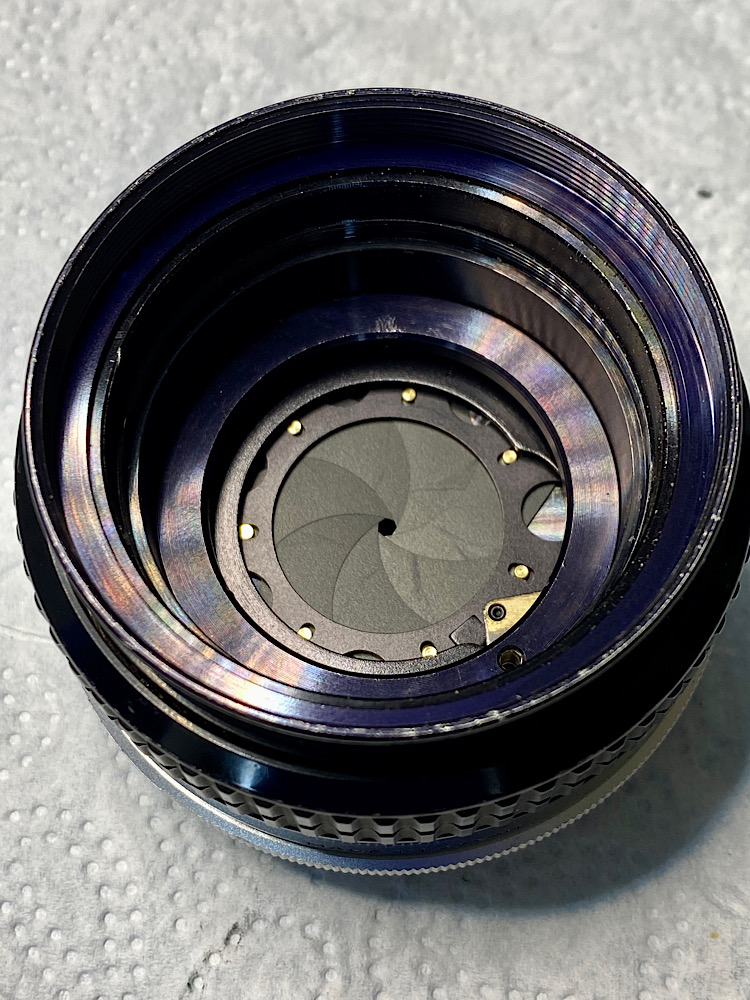

Blick von vorne in den Tubus.
Anhang 143094

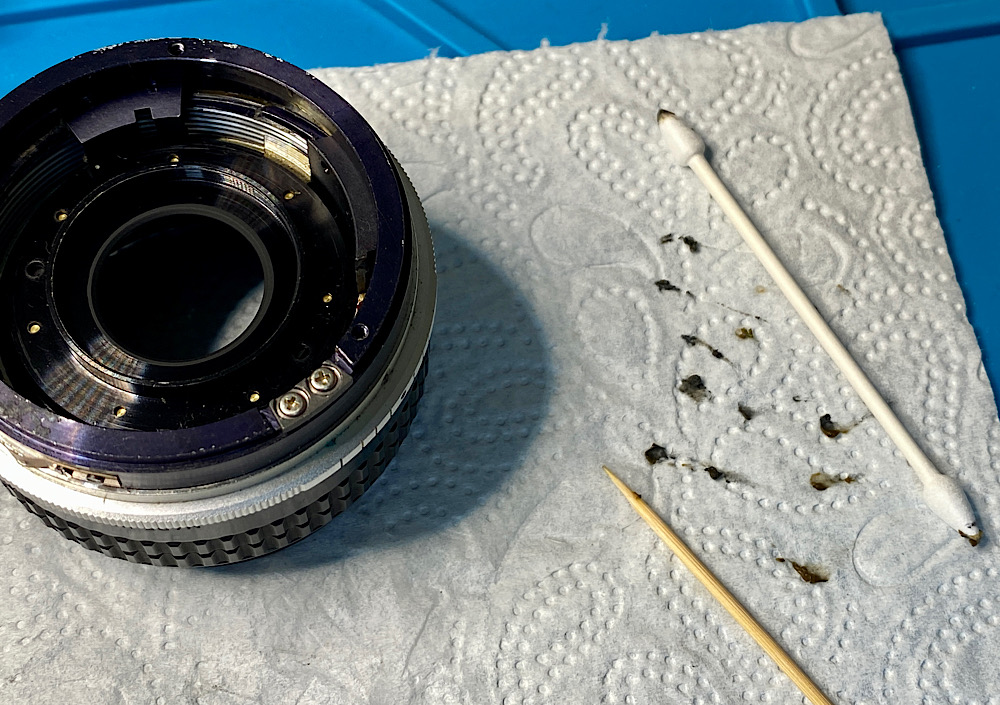

Mechanische Entfettung ;-)
Anhang 143095

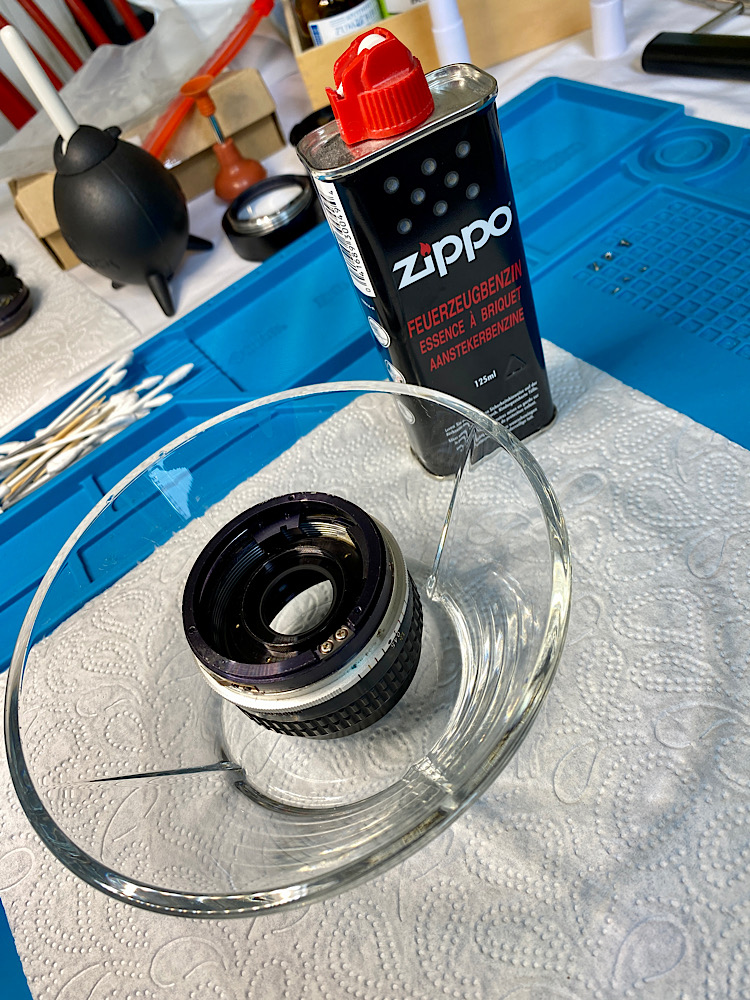

Vorbereitung der Zippo-Dusche
Anhang 143096
In mehreren Durchgängen spüle ich die Helicoide mit Feuerzeugbenzin und drehe den Fokusring etliche Male von Anschlag zu Anschlag.
Das Fett verdünnt sich und die Benzin-Ölmischung läuft ab oder wird mit Wattestäbchen abgetupft.
Auch das Blendenregister kommt beim Durchspülen dran.
Anhang 143097

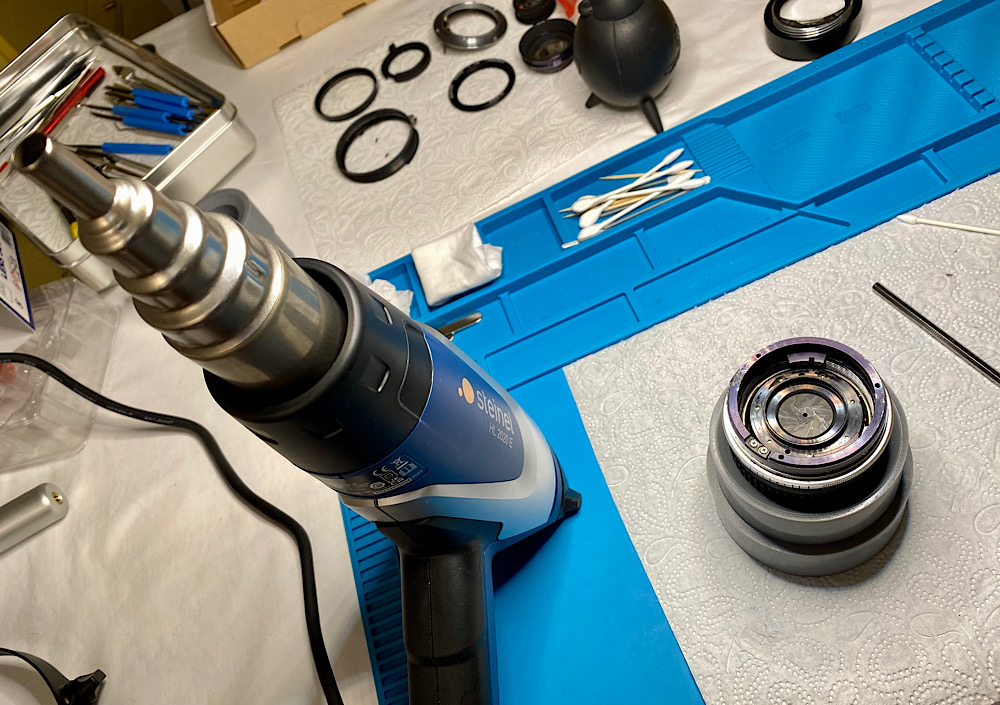

Mit dem Heißluftgebläse trockne ich den Tubus und bewege dabei die Blendenlamellen, bis sie trocken sind und leicht laufen.
Prozesstemperatur ist 80 Grad Celsius, der Luftstrahl schwach.
Anhang 143098
Hier ist jetzt sauber :yes:
Anhang 143099

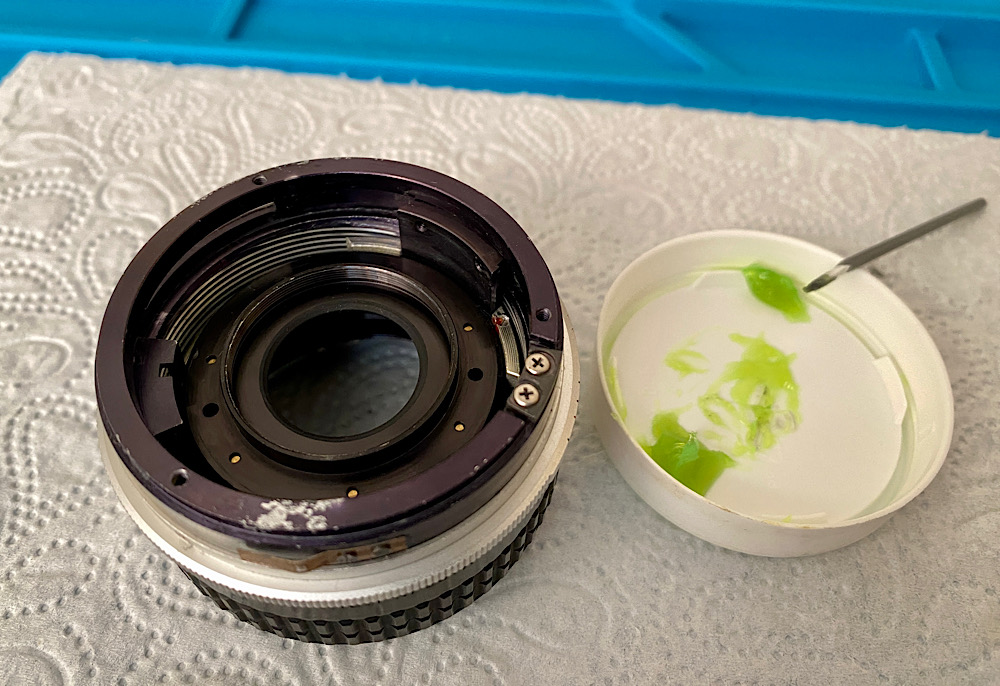

Sparsames Auftragen von Castrol LMX Li-Komplexfett auf das zugängliche Helicoid.
Nach mehrfachem Ein- und Ausdrehen läuft der Fokusring geschmeidig :yes:
Anhang 143100

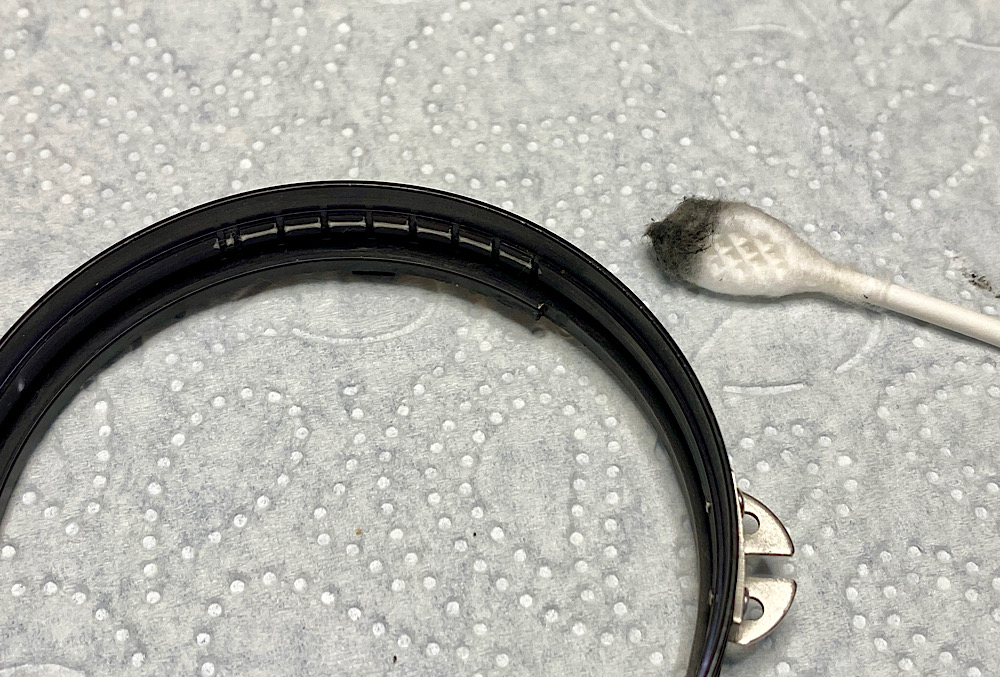

Der Blendenring wird mit Zippo gereinigt, dabei auch die Aussparungen für die Wippe.
Anhang 143101

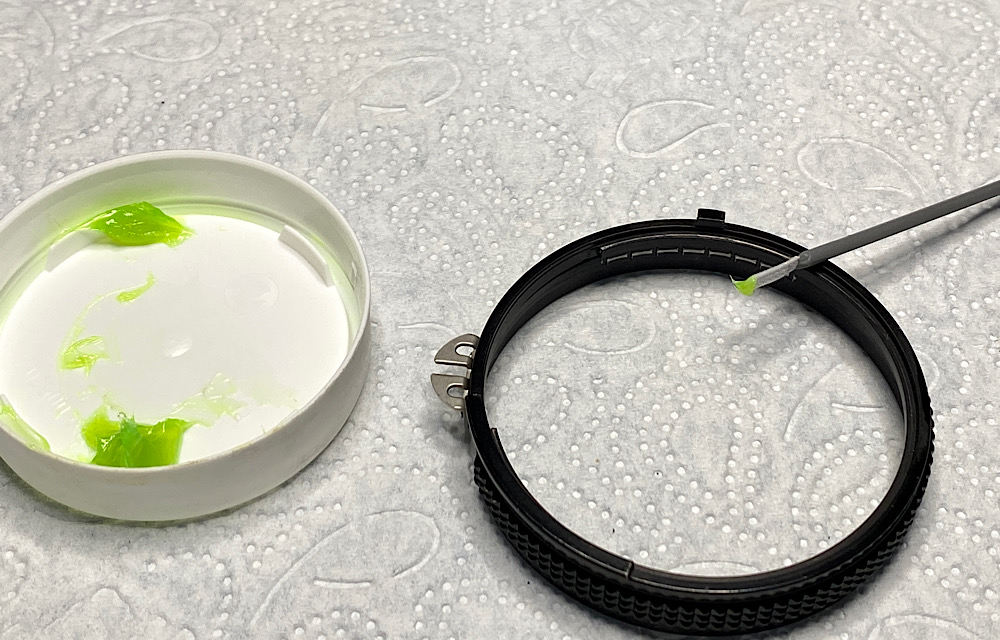

Anschließend auch hier etwas vom Castrol drauf.
Anhang 143102
Montage

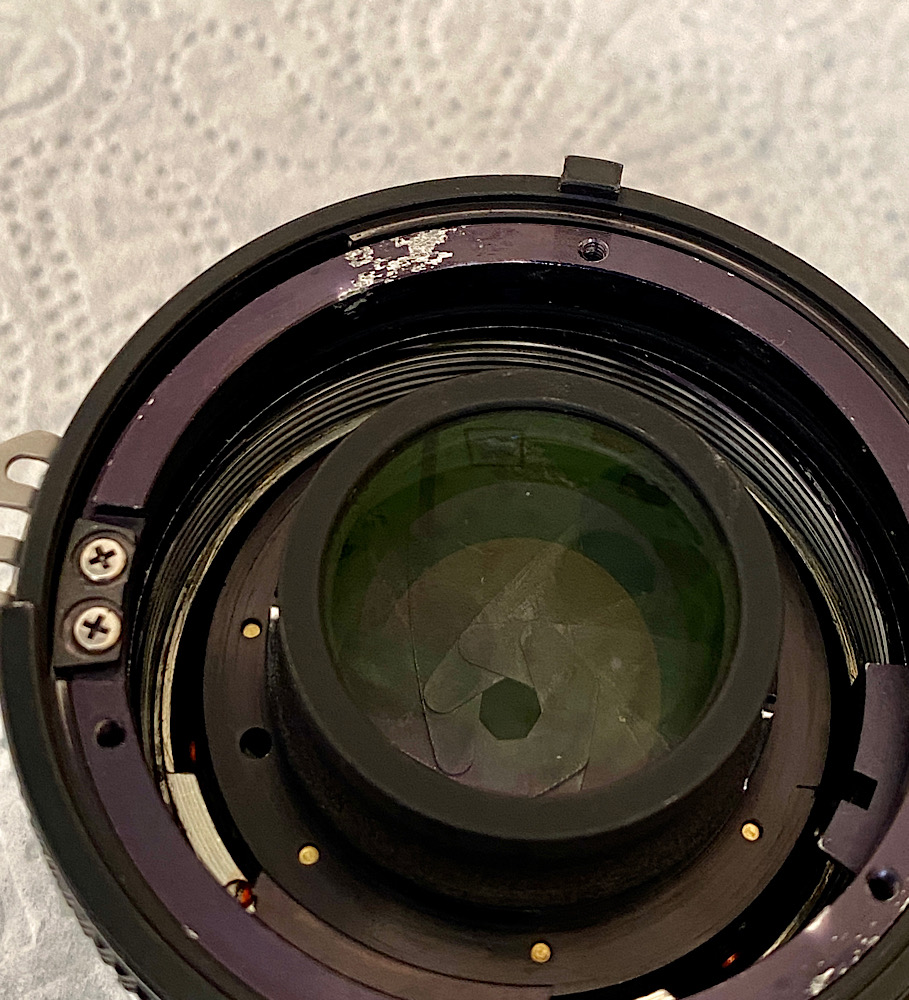

Die hintere Linsenbaugruppe ist wieder am Platz.
Anhang 143103
Anhang 143104

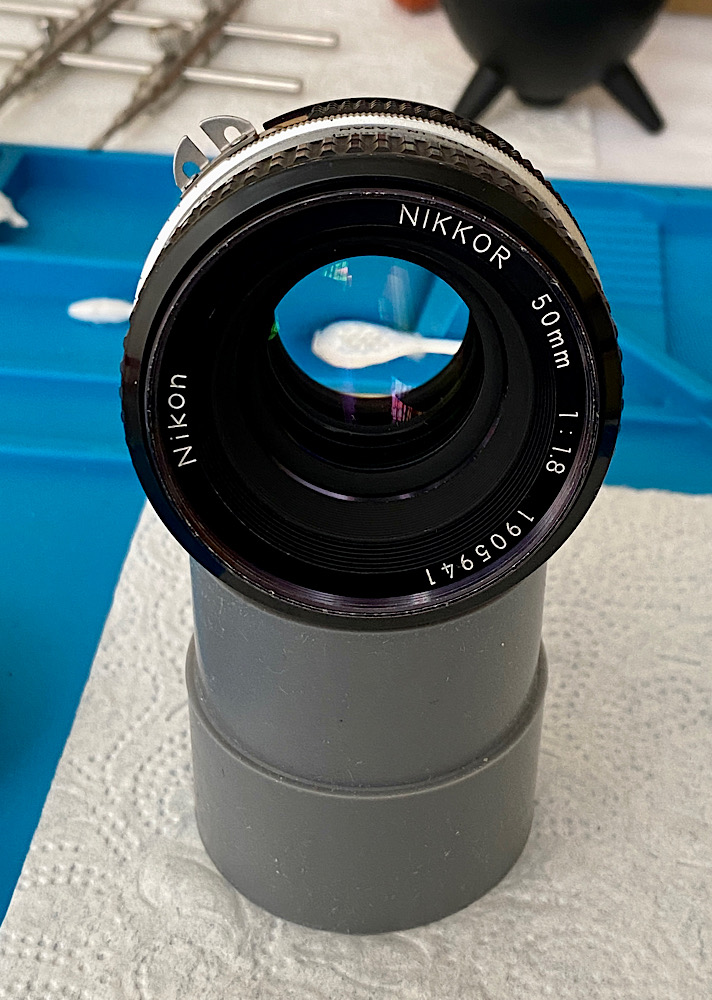

Linsen klar, Fokussierung wieder „mit Saft“, nichts beim Raid beschädigt.
Mission achieved :spitze:
Liste der Anhänge anzeigen (Anzahl: 1)
Fazit
- Alles lief wie - mit Castrol - geschmiert ;-) Keine Fallen oder unangenehme Überraschungen.
- Die Benzindusche in mehreren Durchgängen benötigte Zeit. Atemschutzmaske und Schutzbrille erlebten ihre Premiere. Angenehm zu tragen und keine Benzindämpfe wahrzunehmen. Top!
- Das Neufetten klappte einfach, da das eine Helicoid gut zugänglich ist. Bei anderen Objektiven muss das nicht so sein.
- Kein Rätselraten mit zwei Helicoiden in der Hand, wie sie denn nun zusammengefügt werden sollen und keine Dejustierung des Fokus :yes:
- Insgesamt einige Arbeit, und ich habe jetzt Orientierung, wann und wo sich der Aufwand lohnt.
Was mir noch fehlt:
Ein ABC-Schutzanzug :lolaway:
Anhang 143105
Liste der Anhänge anzeigen (Anzahl: 1)

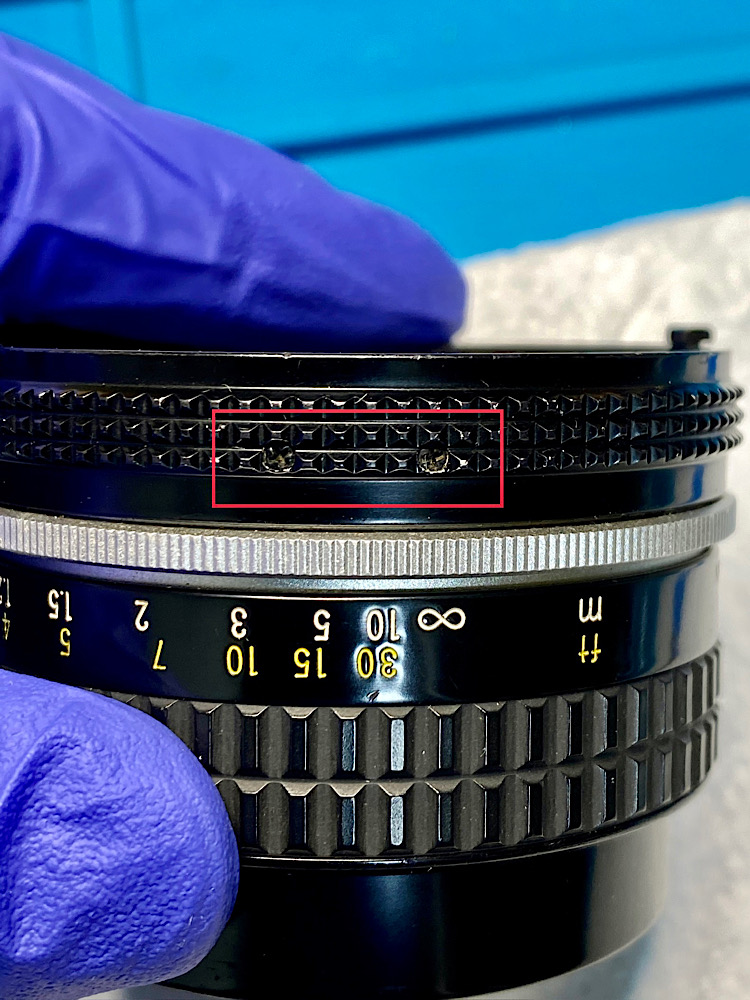

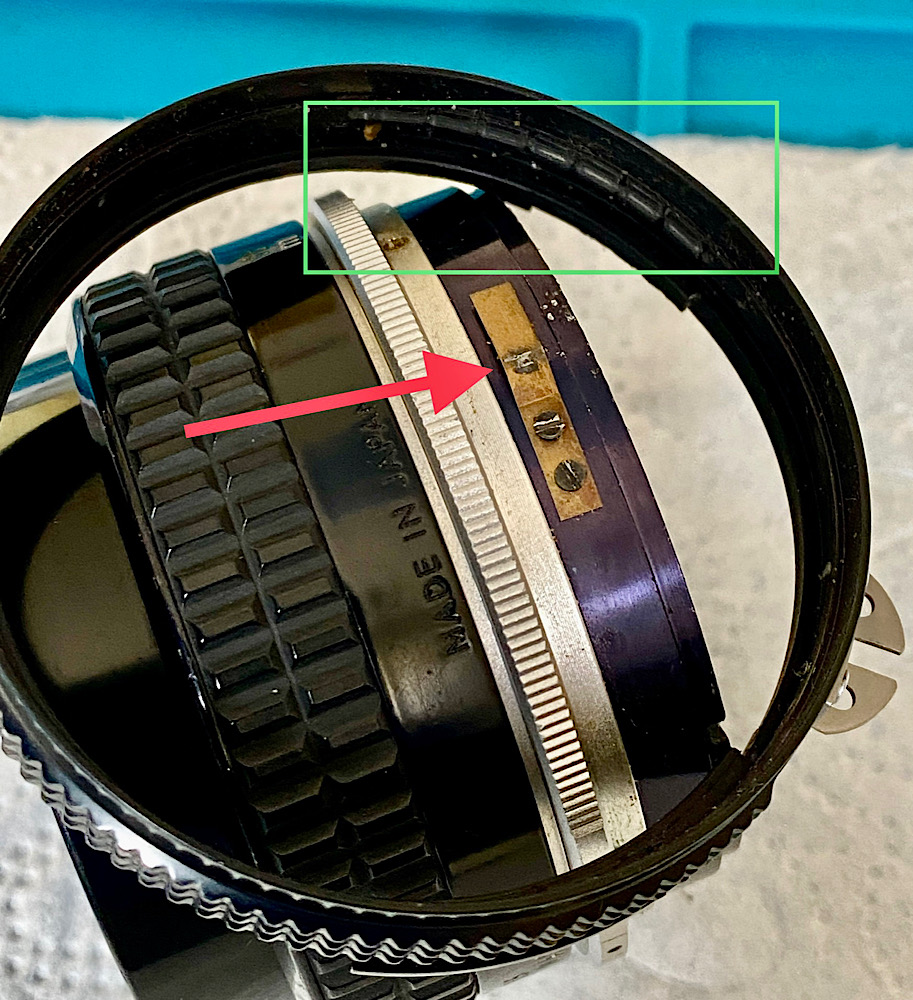

Vielleicht hätte ich den oberen Ring auch abnehmen sollen.
Darunter vermute ich die Helicoide.
Dann hätte das Öl-Benzingemisch hier ablaufen können. Den Sprit brachte ich ja von der Rückseite ein.
Anhang 143110
Ich muss da morgen nachschauen.
Nicht, dass da jetzt ein Sumpf steht.
