Minolta XM mit Automatiksucher AE-S: elektronische Kontaktprobleme behoben
Meine Minolta XM bekam heute - ganz zufällig - einen Automatiksucher AE-S dazu.
Siehe auch:
„Minolta Automatiksucher AE-S“
https://www.digicamclub.de/showthrea...783#post319783

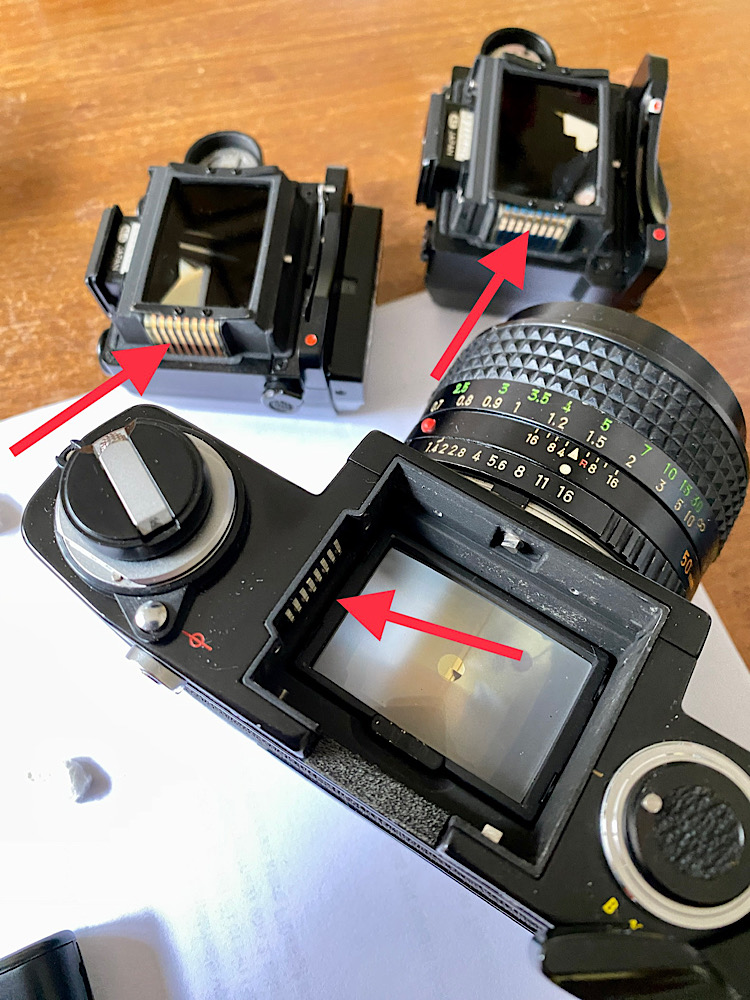

Die Wechselsucher kommunizieren über elektronische Kontakte mit der Kamera:
Anhang 142114
Zwei, als frisch übernommene, 1,5 Volt Knopfzellen versagten nach einigen Auslösungen ihren Dienst.
Der Spiegel der XM blieb oben, was laut Bedienungsanleitung auf eine zu schwache Batteriespannung hindeutet.
Zuvor fielen auch die roten LED neben der Verschlusszeitenskala im Sucher in unregelmäßigen Abständen aus.

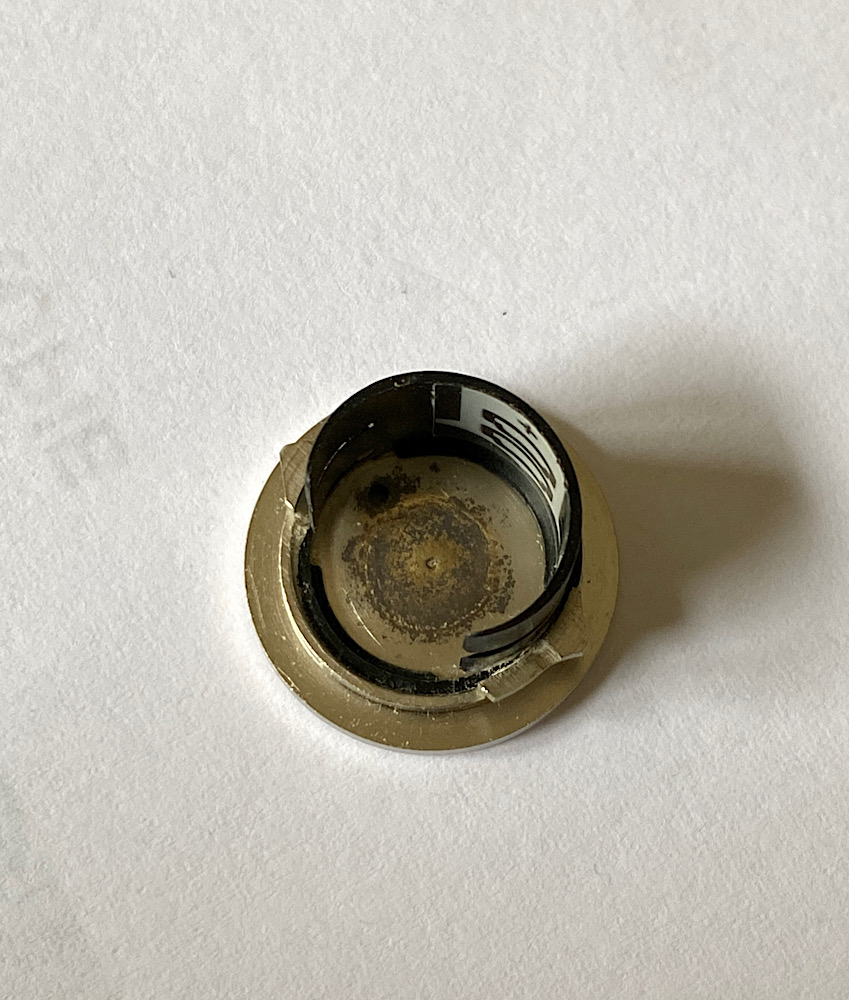

Ich verdächtigte den korrodierten Batteriehalter.
Vermutlich gibt es Kontaktprobleme und der Metalldrehverschluss kann nicht einwandfrei mit der Kameramasse schließen, die das Metallchassis bildet. Nicht ungewöhnlich bei Minolta.
Anhang 142115
Zuerst ging ich über die Bodenplatte mit Elektronikreiniger auf Wattestäbchen. Da ging schon einiger Schmutz ab.

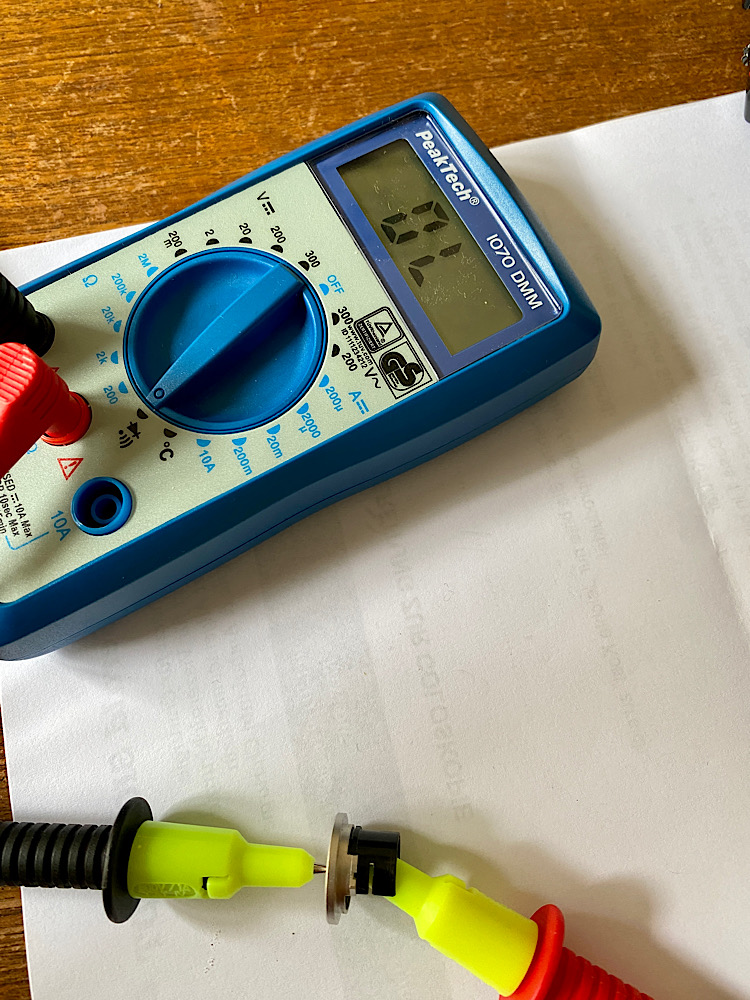

Eine Prüfung auf Durchgang mit dem Multimeter zeigte, dass es an manchen Stellen keinen Stromfluss gab.
Anhang 142116
Also musste der Dremel Stylo eingreifen.

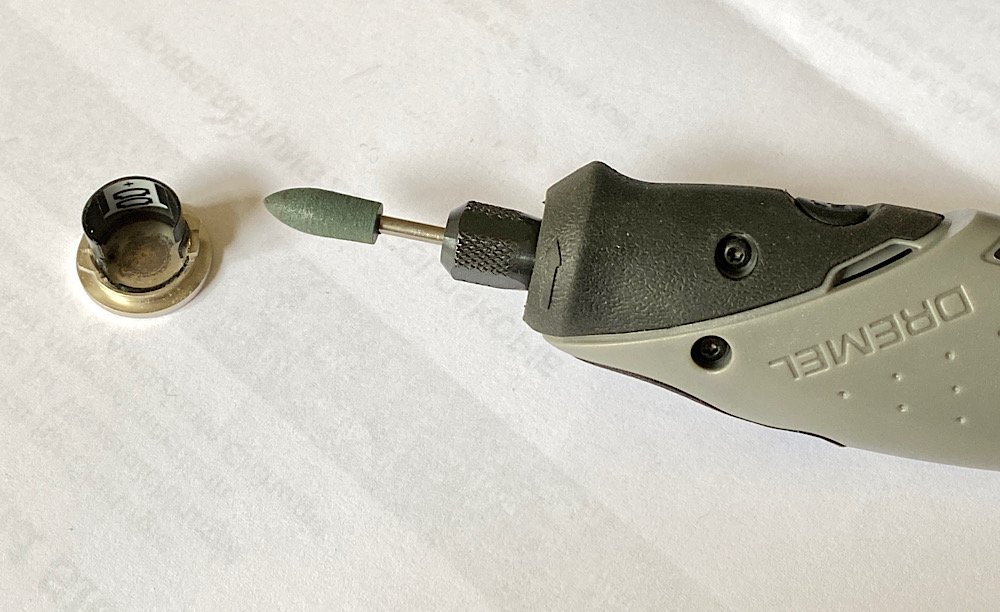

Zuerst mit Hartgummispitze …
Anhang 142117

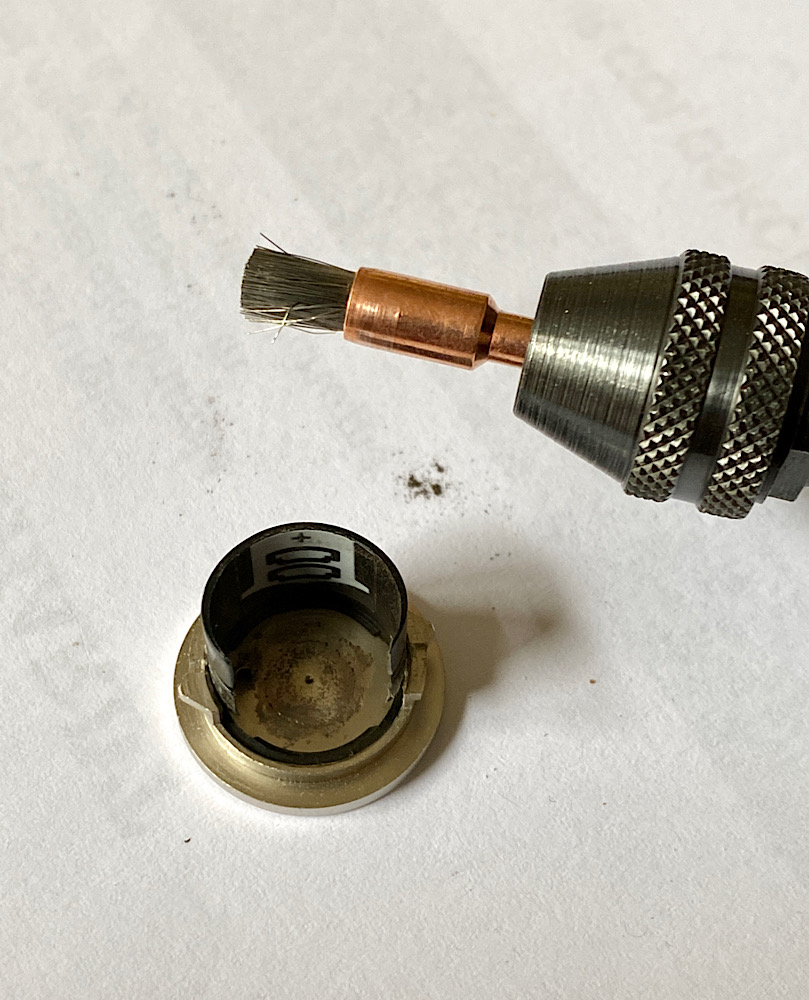

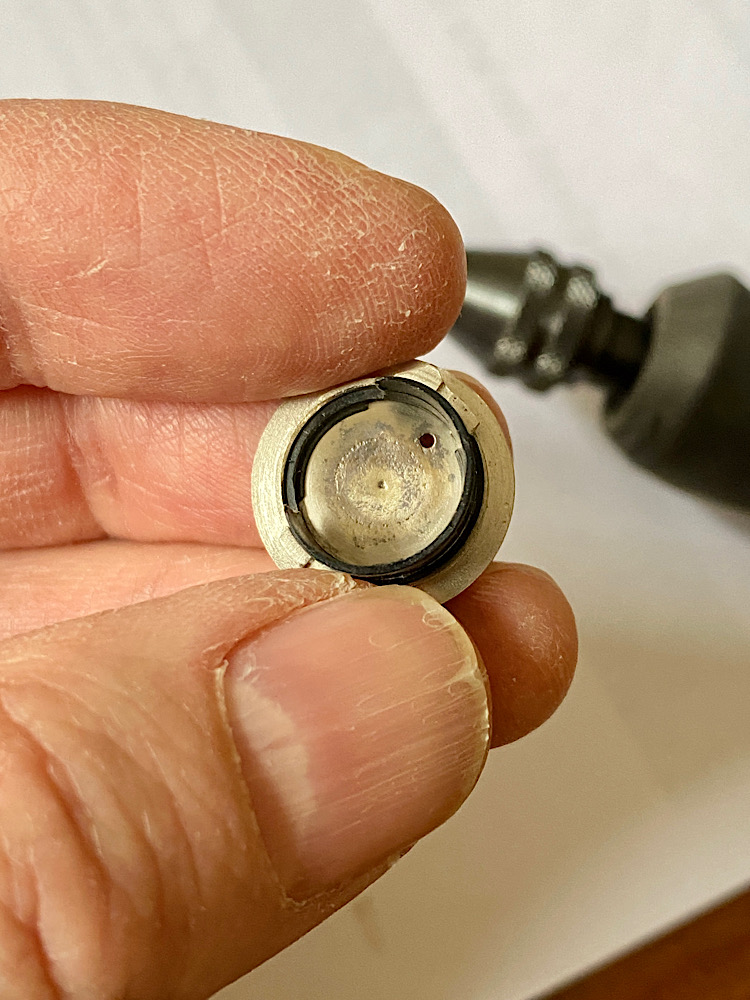

… und dann mit Edelstahlbürste:
Anhang 142118
Nun glänzte die Bodenplatte und der Stromfluss sollte wieder uneingeschränkt hergestellt sein.
Die Durchgangsmessung zeigte keine blockierenden Widerstände mehr an.
Anhang 142119

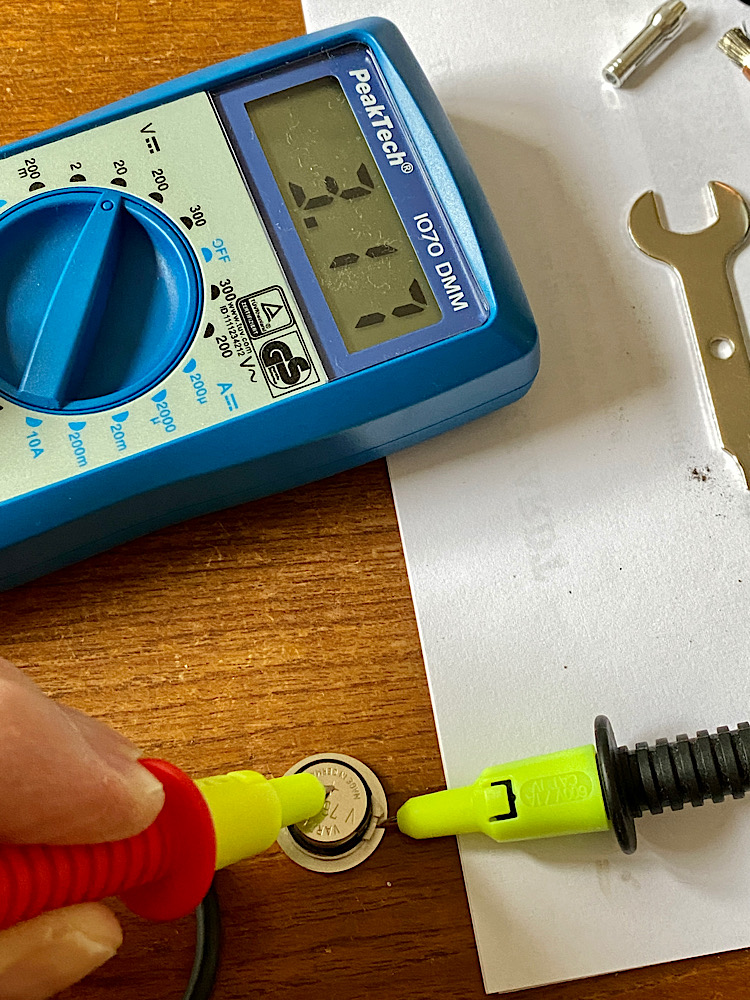

Eine Spannungsmessung Pluspol Batterie gegen Masse (Schraubdeckel) bestätigte den Erfolg der Maßnahme.
Leerlaufspannung 3,17 Volt.

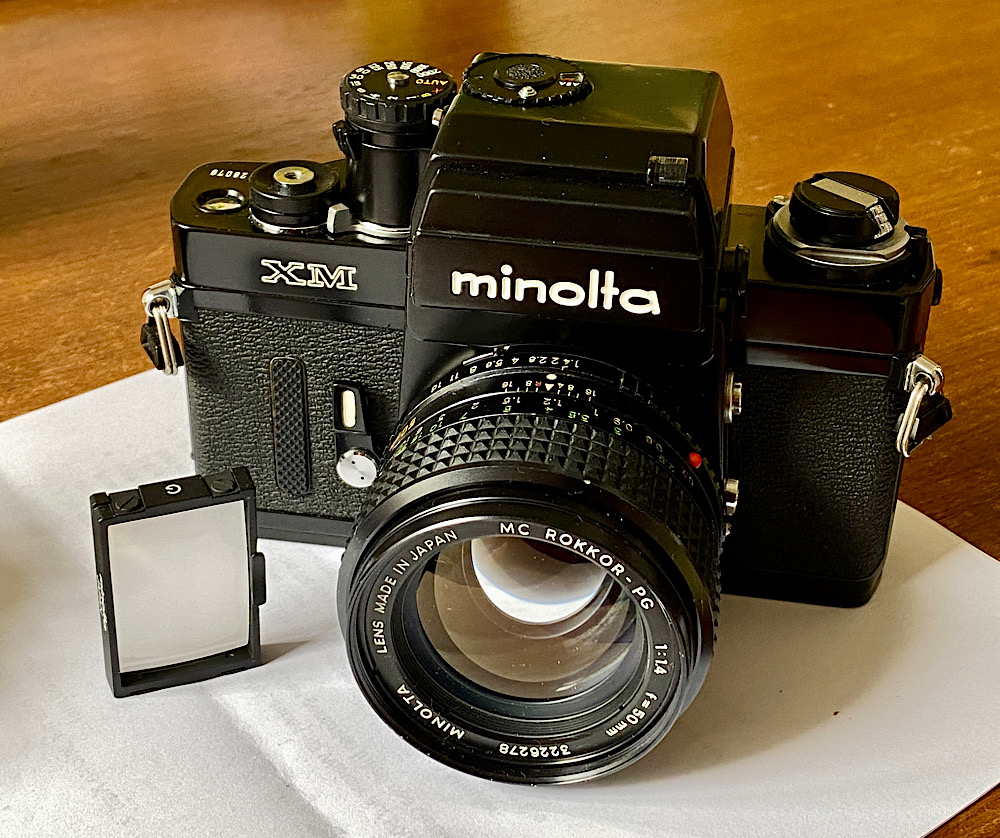

Das sollte ausreichen um die XM wieder fehlerfrei laufen zu lassen:
Anhang 142120
Zur Sicherheit reinigte ich noch alle Kontakte an den Suchern und im Suchergehäuse der Kamera mit Elektronikreiniger. Die Wattestäbchen waren danach grau. Also das Richtige getan.
Der obligat spannende Test.
Alles jetzt so wie es sein soll.
Die Kamera löst aus, der Spiegel fällt und die Sucheranzeigen im Automatiksucher AE-S zeigen plausibles Verhalten :yes:

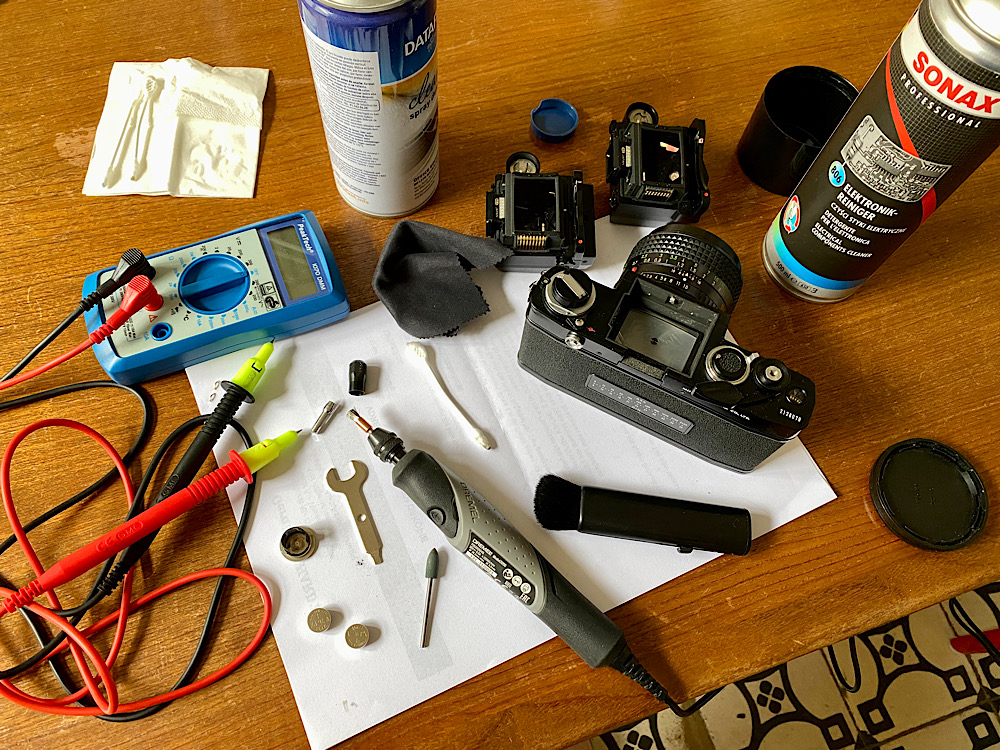

Schnell ist der Tisch vollgeräumt, auch bei kleineren spontanen Projekten:
Anhang 142126
***

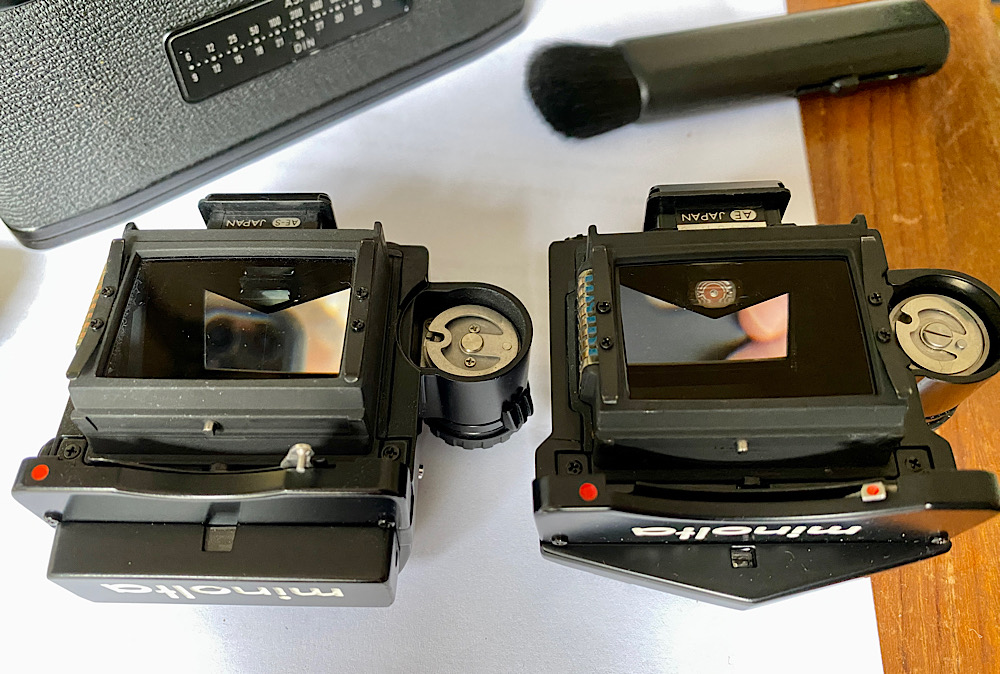

Hier die beiden Automatiksucher im Vergleich:
Anhang 142121
Links AE-S, rechts AE

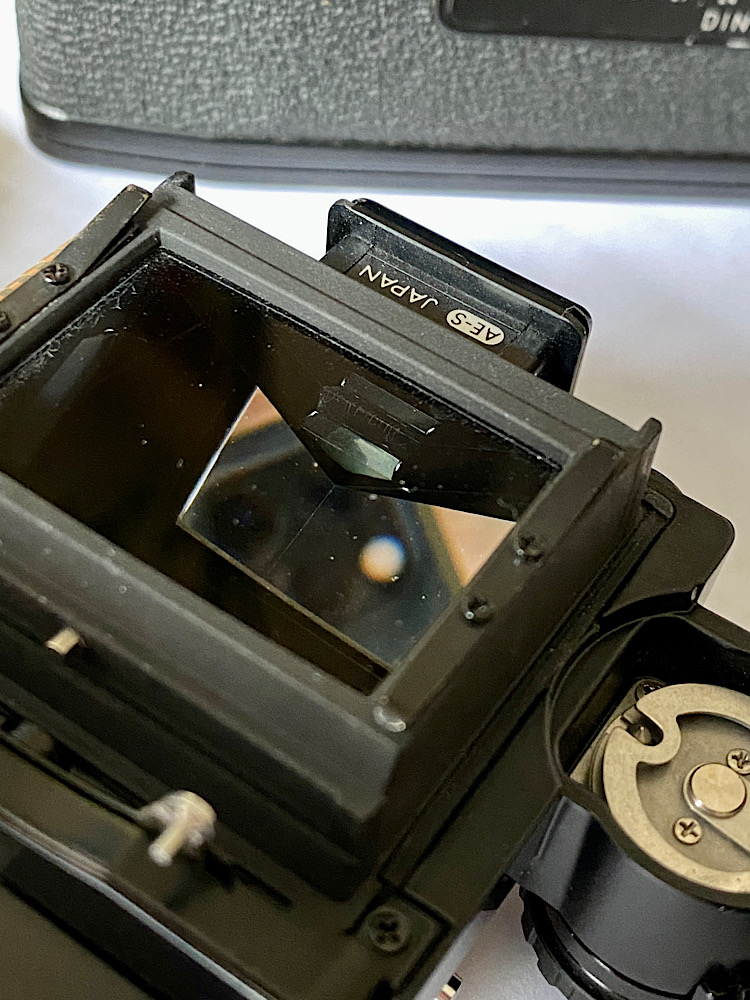

Die blaue Siliziumzelle im AE-S …
Anhang 142122

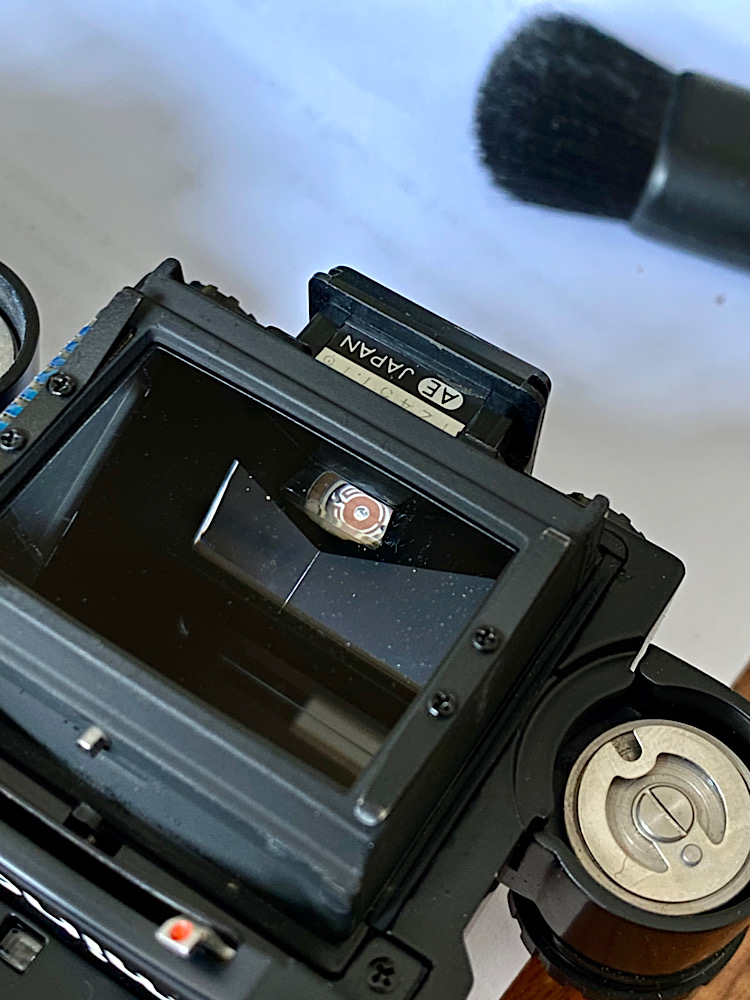

… und die CdS-Meszelle im AE, jeweils innen über dem Okular:
Anhang 142123
Ich weiß nicht, welche Kombination mir besser gefällt.

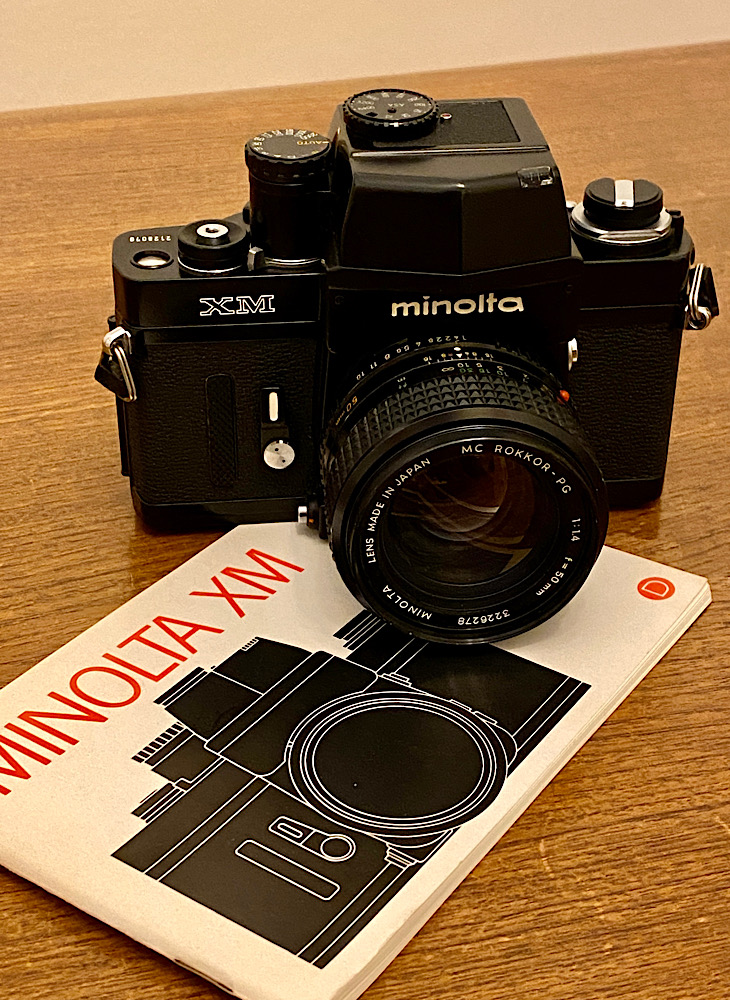

Mit AE-S:
Anhang 142124
Oder mit AE:
Anhang 142125
Vielleicht brauche ich ja noch eine zweite XM? ;-))
Liste der Anhänge anzeigen (Anzahl: 1)
Zitat:
Zitat von
Bessamatic
Was muss ich mir unter einem Sportprisma genau vorstellen? Google weiss da keinen Rat.

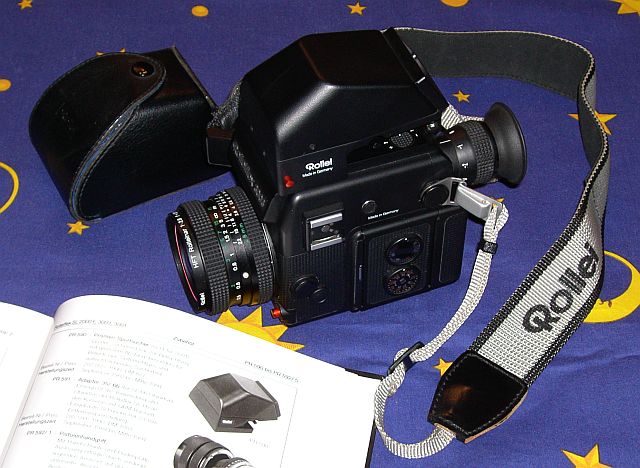

Bei der 3003 / SL 2000 F ist es das Dings hier:
Anhang 142211
Ein Prismen-Sucher mit entspannt weitem Augenabstand (für wo im Gedrängel oder weil wegen mit Taucherbrille auf der Nase), seitenrichtigem Sucherbild, vollem Sucherbild (dafür vielleicht etwas klein!) hier 30° zur Aufnahmerichtung nach oben gerichtet.
Anderes Foto https://www.picclickimg.com/0Y4AAOSw...nar-18-50.webp
Nur gucken, etwas teuer: https://www.ebay.de/itm/403735935733
erträglicher https://www.ebay.de/itm/125573280470
Bei Canon eben "Speed Finder" ebenfalls weiter Augenabstand, 90° oder direkter Einblick. https://www.google.com/search?client...on+speedfinder
Pentax LX: https://www.google.com/search?client...on+Eyepiece%22
Nikon F: https://www.google.com/search?client...+Action+Finder
und bei aller Ähnlichkeit der XM zu F und F1 haben die von Minolta das Ding im Sortiment soweit mir bekannt weggelassen.
