Minolta X-700: Expedition zu Kondensator II

Auch die Minolta X-700 ist vom bekannten "Kondensatorproblem" betroffen.

Nach Jahrzehnten des sorgenfreien Betriebes bleibt nach dem Auslösen plötzlich der Spiegel hochgeklappt und nichts geht mehr. Drückt man den Auslöser, erscheinen die LED für die Belichtungsanzeige im Sucher und verlöschen nach kurzer Zeit.

Ursache dafür ist der Ausfall eines oder beider der verbauten Elektrolytkondensatoren (Elko). Nicht alle Exemplare der Minolta-X-Reihe sind betroffen, aber viele.

Die gute Nachricht: Das Problem kann gelöst werden.

Siehe dazu auch meinen Bericht Kondensatortausch an einer Minolta X-500 unlängst hier im Forum:

https://www.digicamclub.de/showthread.php?t=25782


Zwei Kondensatoren bei der X-700

Ist bei der Minolta X-500 und X-300 nur ein - sehr leicht zugänglicher - Elko zu tauschen, so sind es bei der X-700 maximal zwei. Das wäre nicht weiter schlimm, wäre der zweite Elko nicht im Oberdeck positioniert. Denn um zu ihm zu gelangen, muss die Oberkappe der Kamera abgenommen werden. Dafür ist etwas Demontagearbeit notwendig.

Alle notwendigen Schritte sind in diesem Video - Fix Old Cameras: Minolta X-700 Top Cover Removal - zu sehen

https://www.youtube.com/watch?v=0pUSLtd8GiU

Für den Eingriff werden benötigt:

• zwei Schraubendreher Phillips 0 und 00
• eine feine Pinzette
• ein Spannschlüssel (zur Not kann auch eine Elektronik-Greifzange, spitz, rund, verwendet werden)

Ruhe, etwas Mut und ein Becher Kaffee unterstützen ;)


Training und Erfahrung sammeln

Meine X-700 funktioniert einwandfrei, dennoch wollte ich mich für den Tag vorbereiten, an dem der Elko zu tauschen ist. Oder alle beide.

Deshalb öffnete ich heute die Kamera, um die Position des zweiten Elkos zu erkunden und festzustellen, ob ich im Fall des Falles auch gut herankomme mit der Lötspitze. Außerdem wollte ich ein bisschen für die Demontage trainieren und Erfahrung sammeln.

Hier die Chronologie der Expedition in Bildern:


Anhang 131296

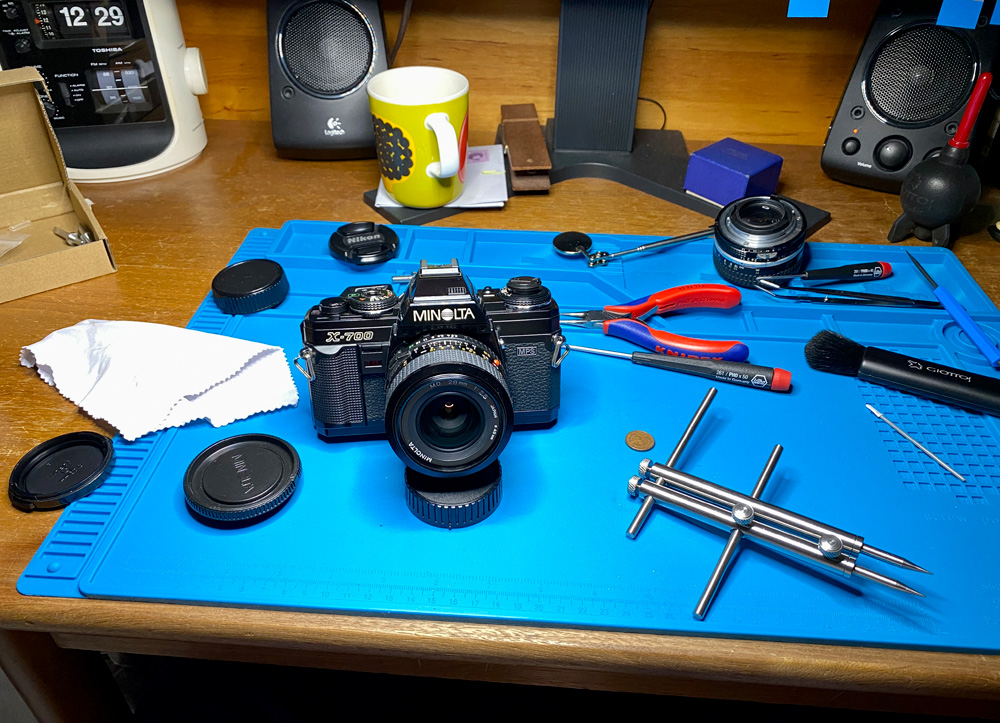

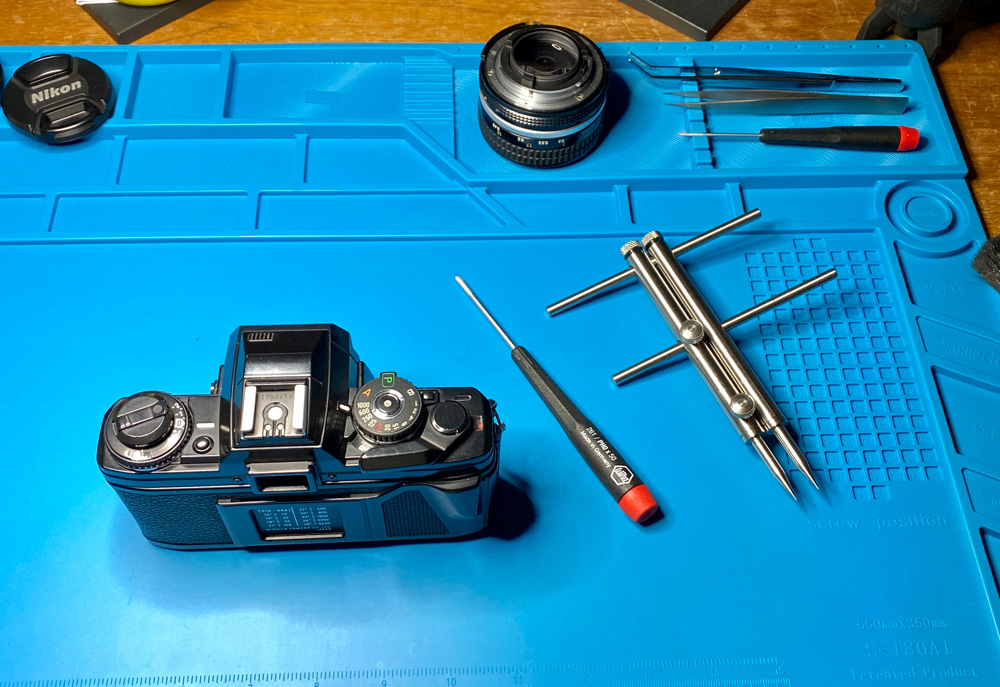

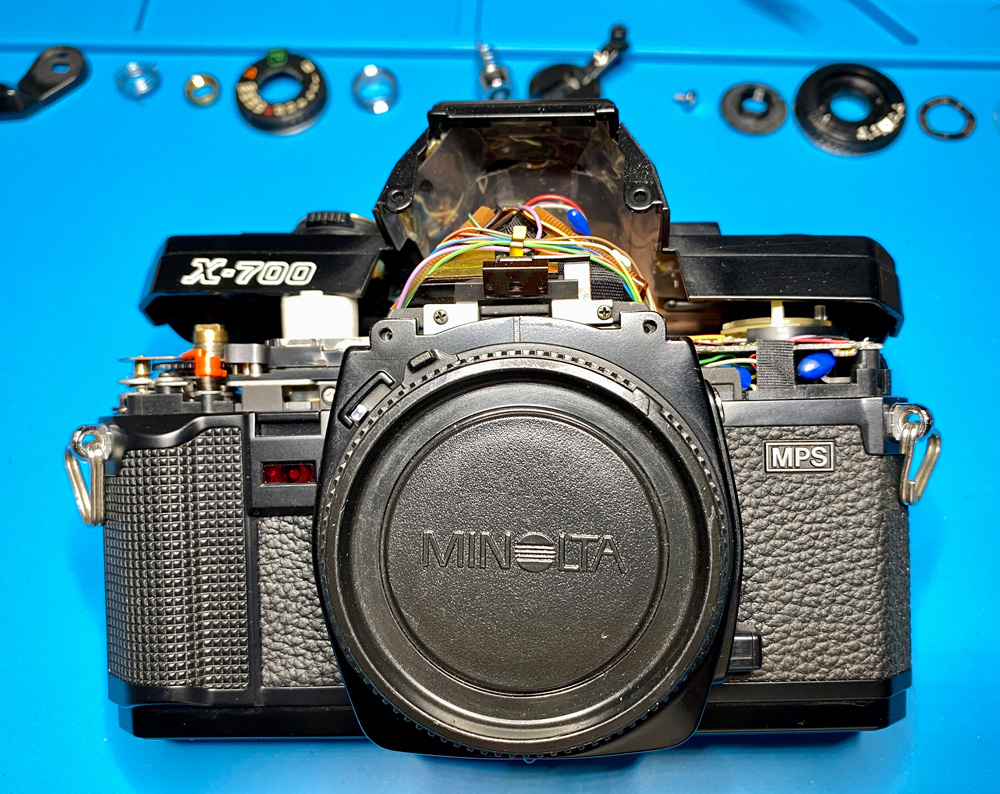

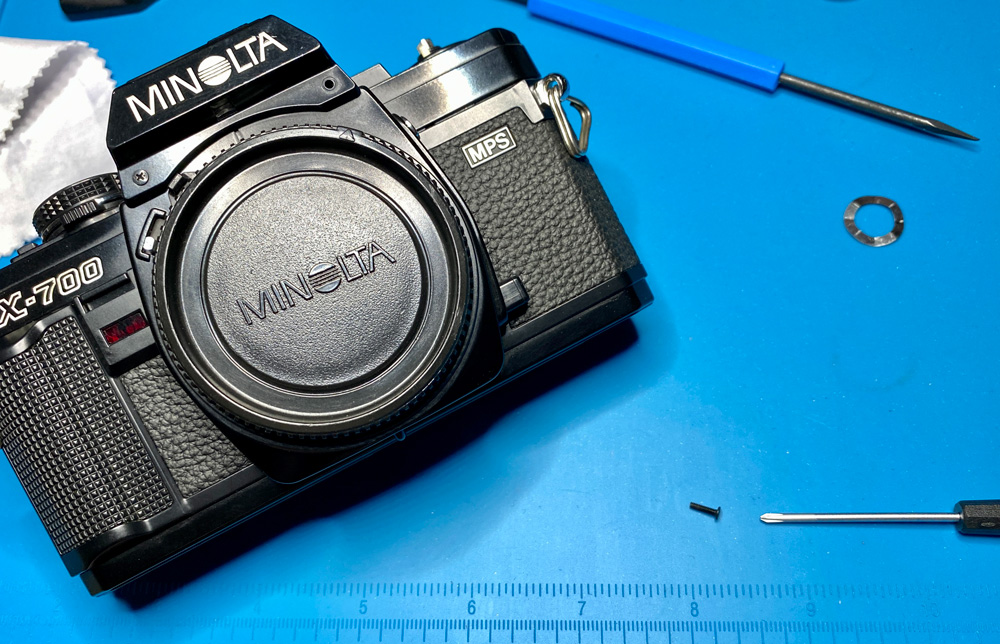

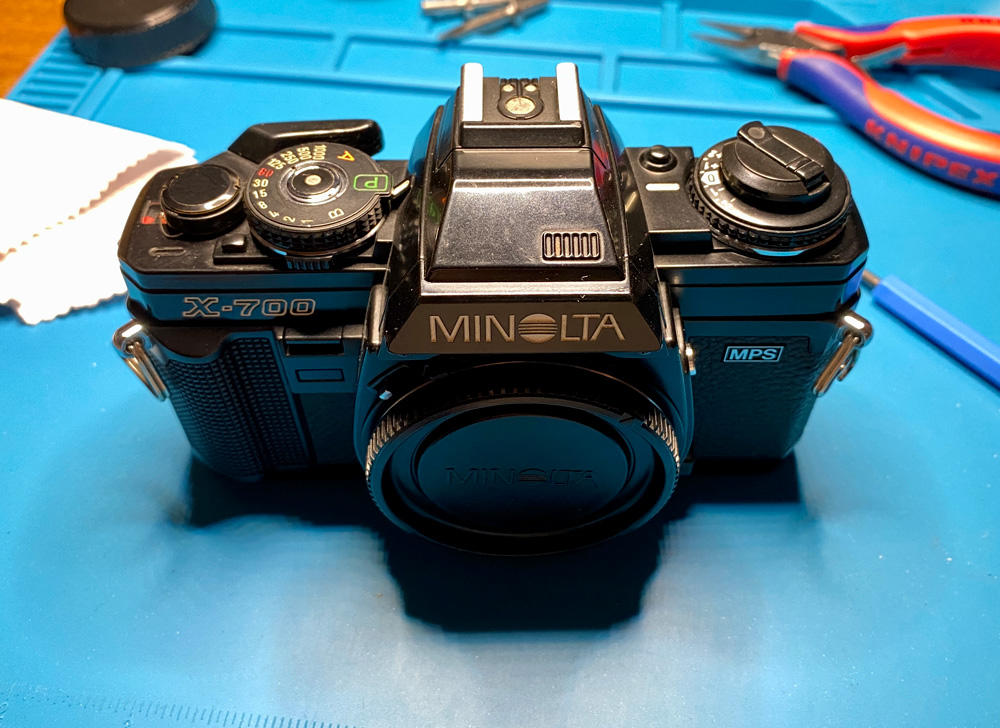

Kandidatin, Schraubendreher, Spannschlüssel und Pinzette. Das Nikkor 50/1.4, oben im Bild zu sehen, ist seit Blendenschaden meine beste Lupe :yes:



Anhang 131297

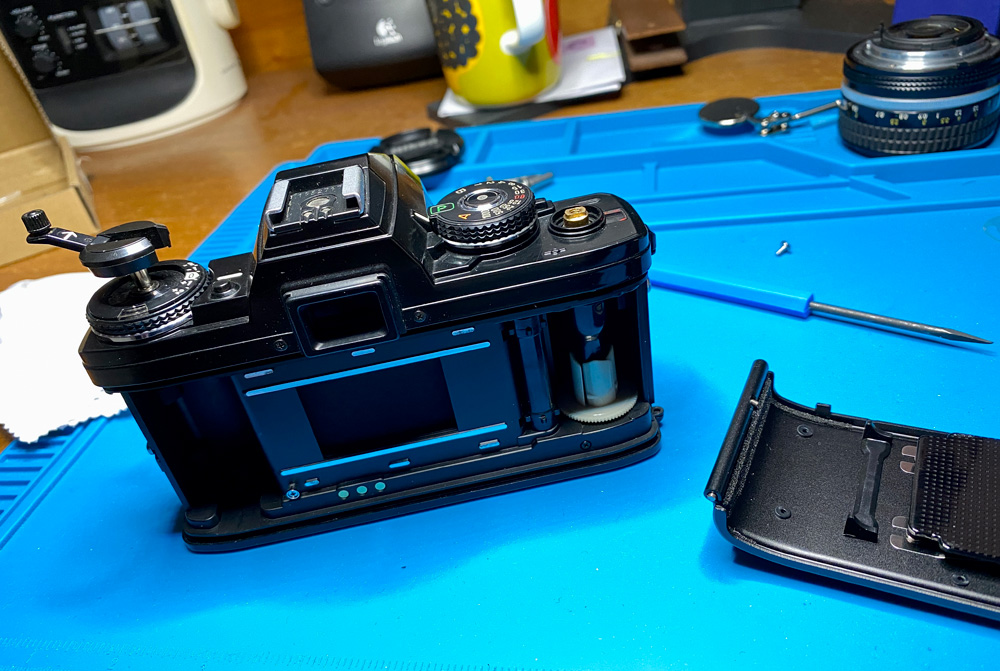

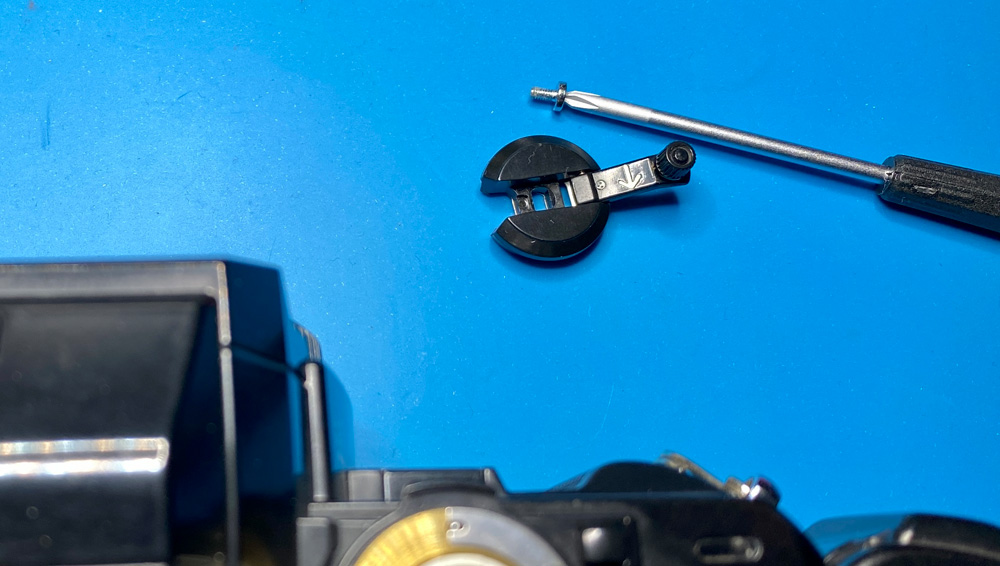

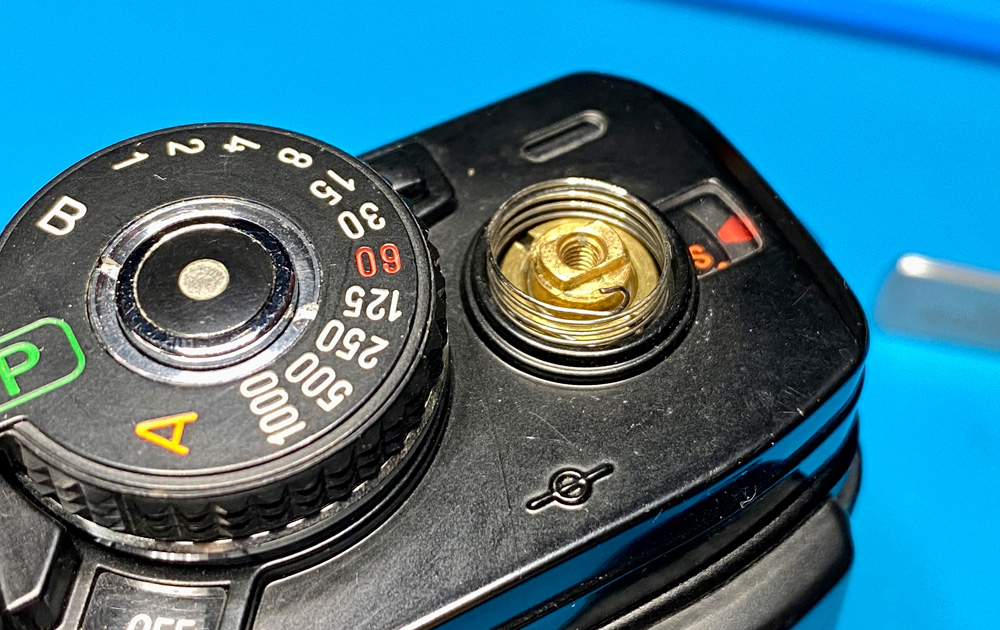

Abmontieren des Filmtransporthebels



Anhang 131298


Anhang 131299


Anhang 131300

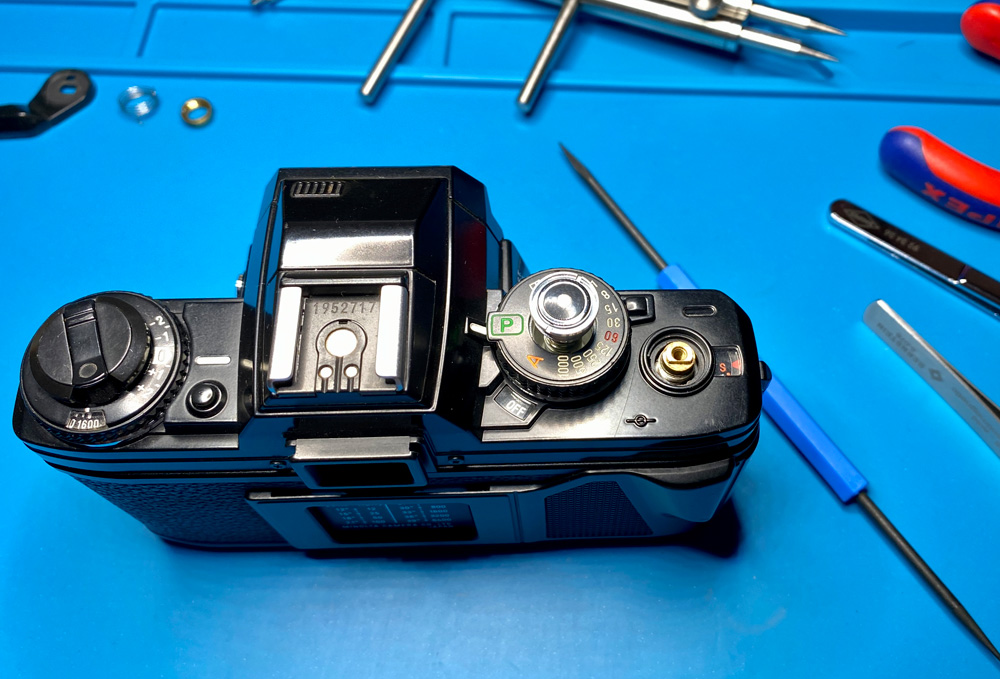

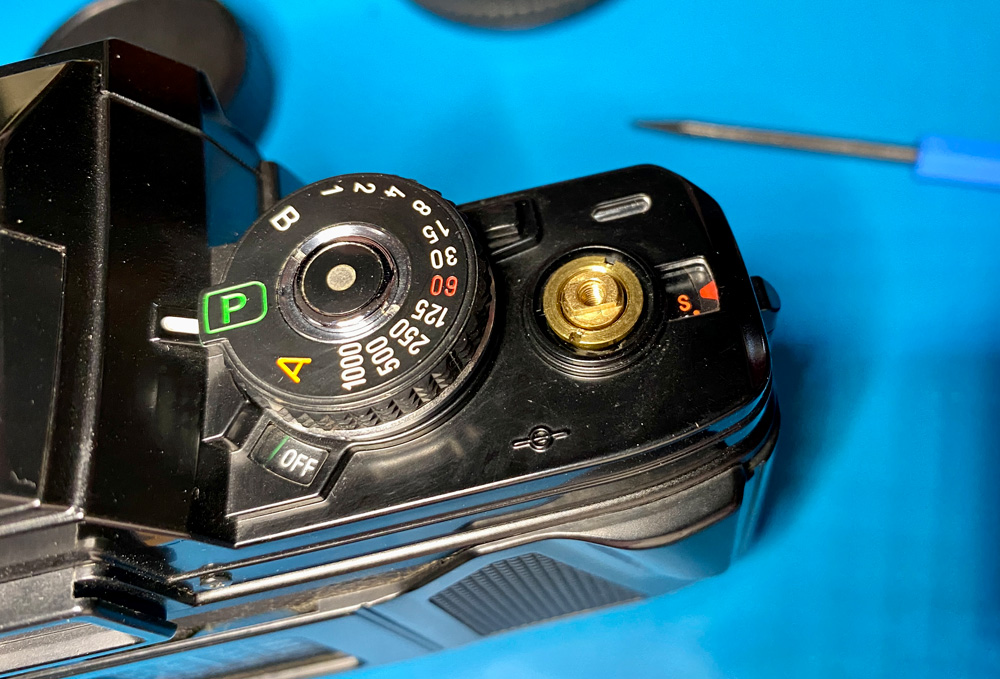

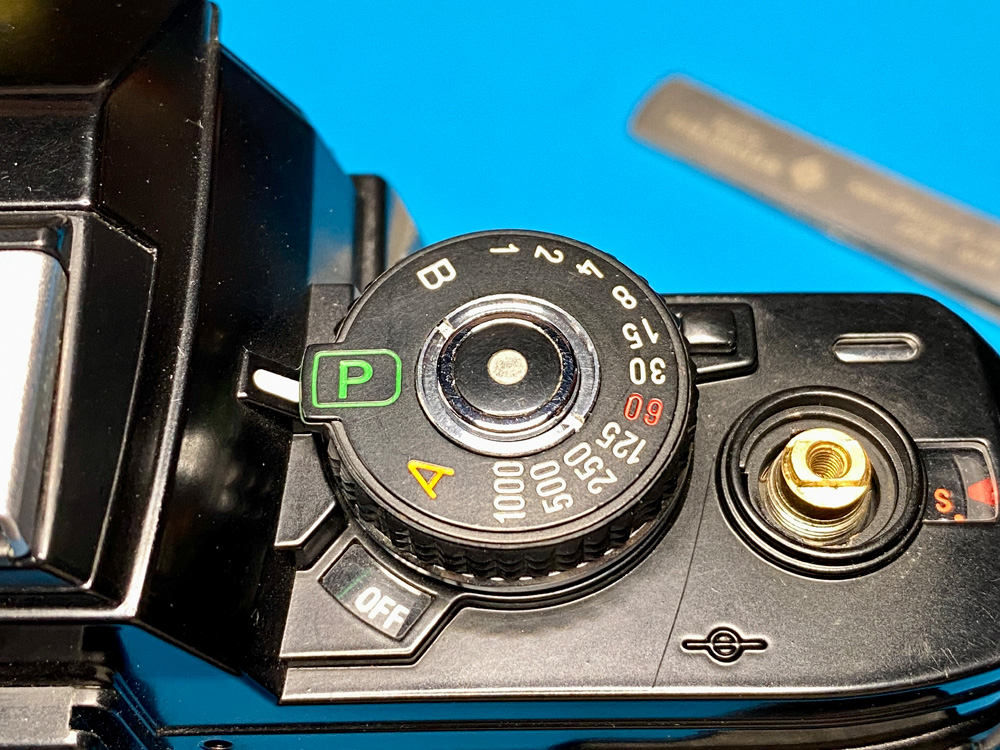

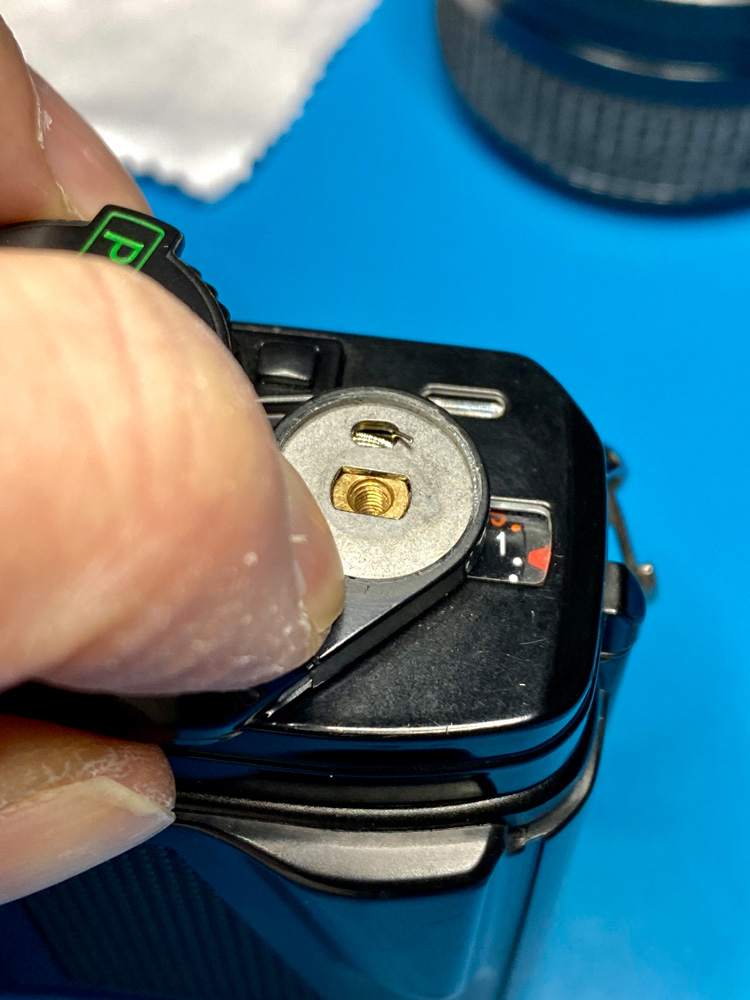

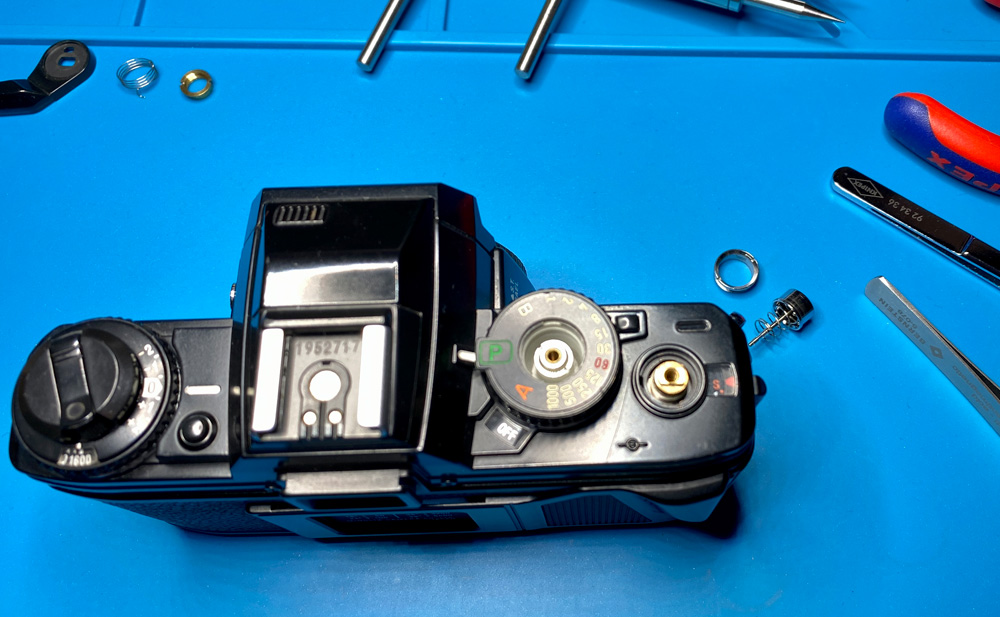

Auch das Verschlusszeitenrad muss weichen


Anhang 131301


Anhang 131302


Anhang 131303

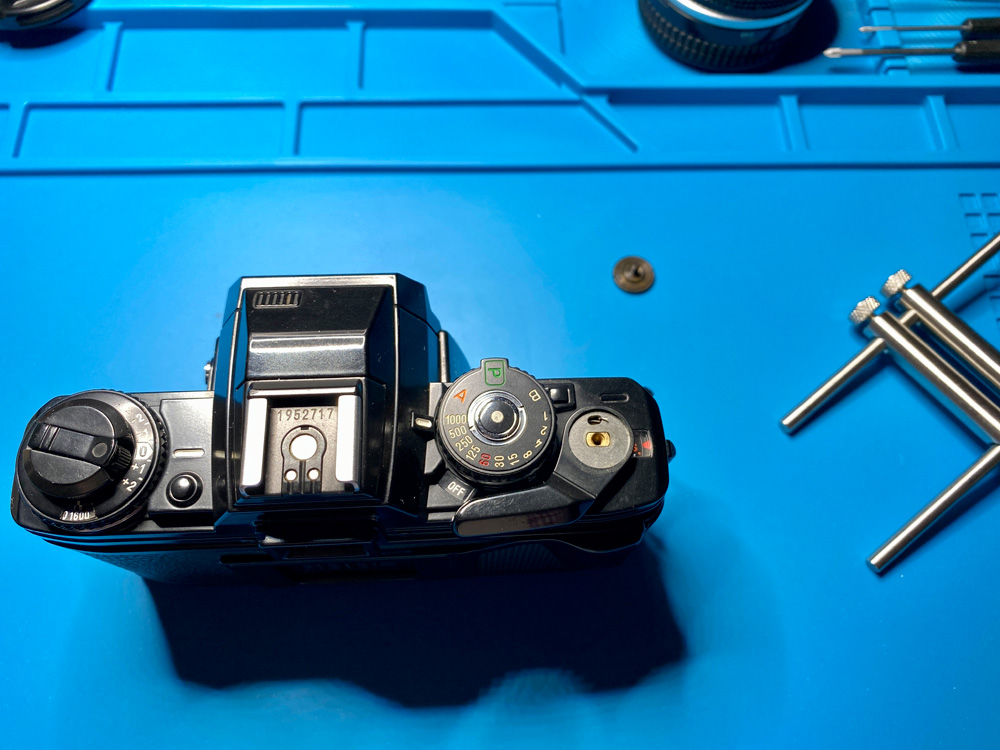

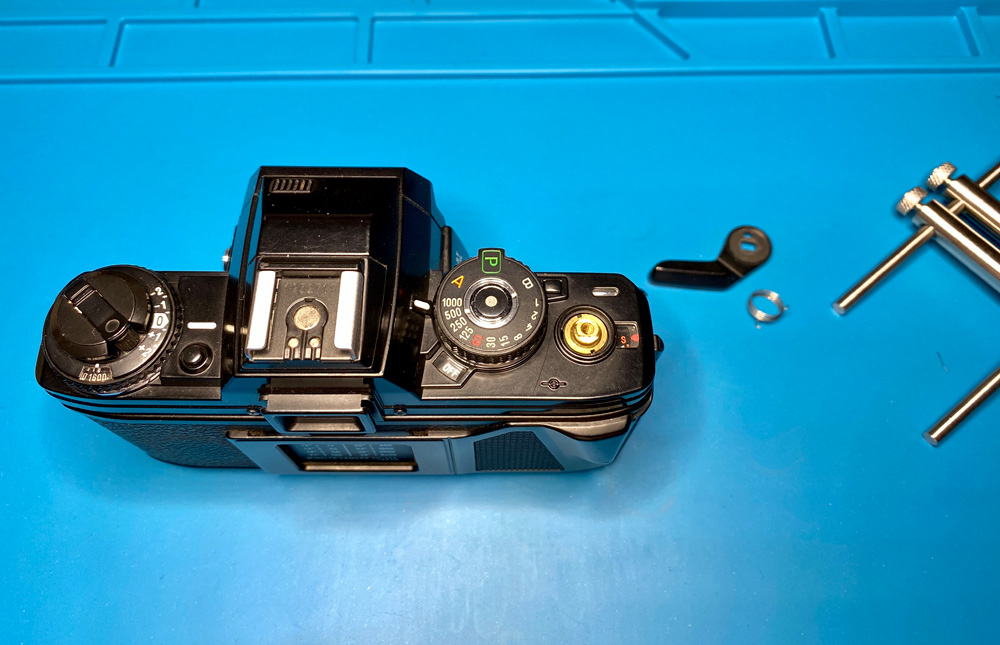

Ebenso wird die Rückspulkurbel auf Kurzzeiturlaub geschickt



Anhang 131304


Anhang 131305

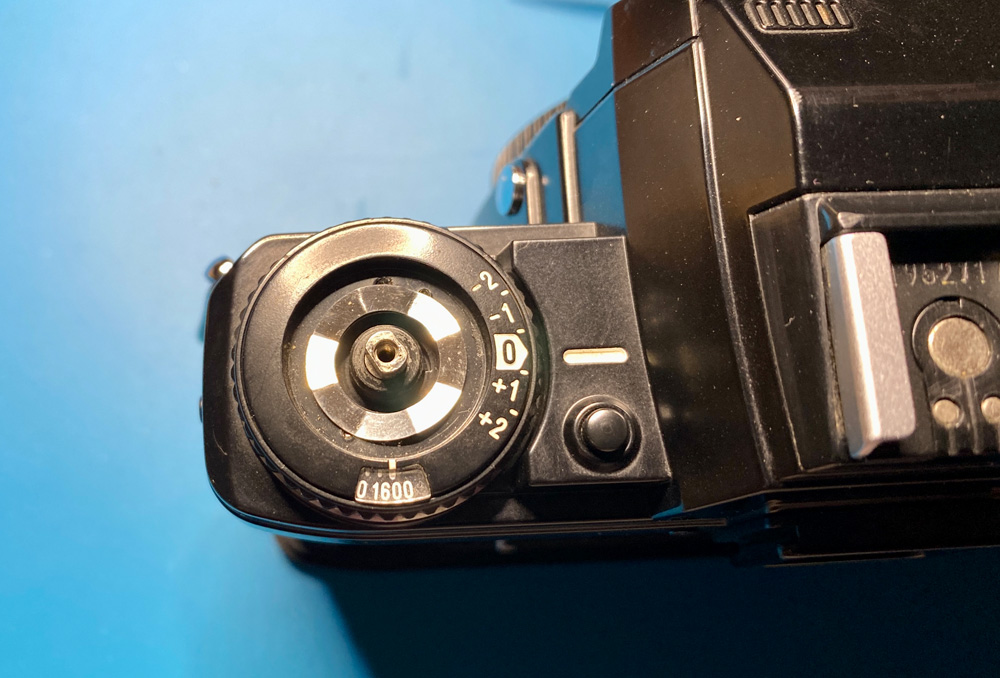

Weiter gehts zum Override für die Belichtung



Anhang 131306


Anhang 131307


Anhang 131308

Staub der Jahrzehnte



Anhang 131309

Eine Schraube rechts ...


Anhang 131310

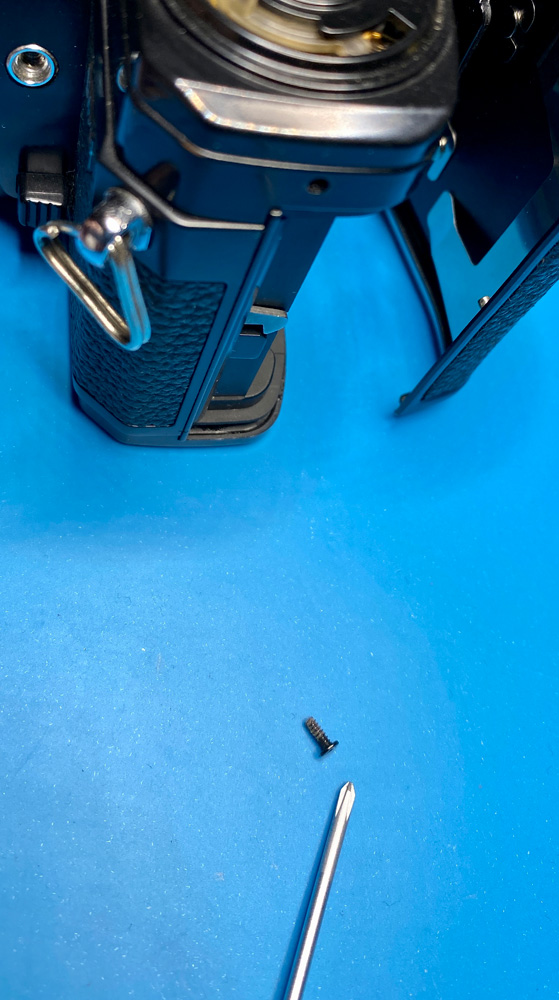

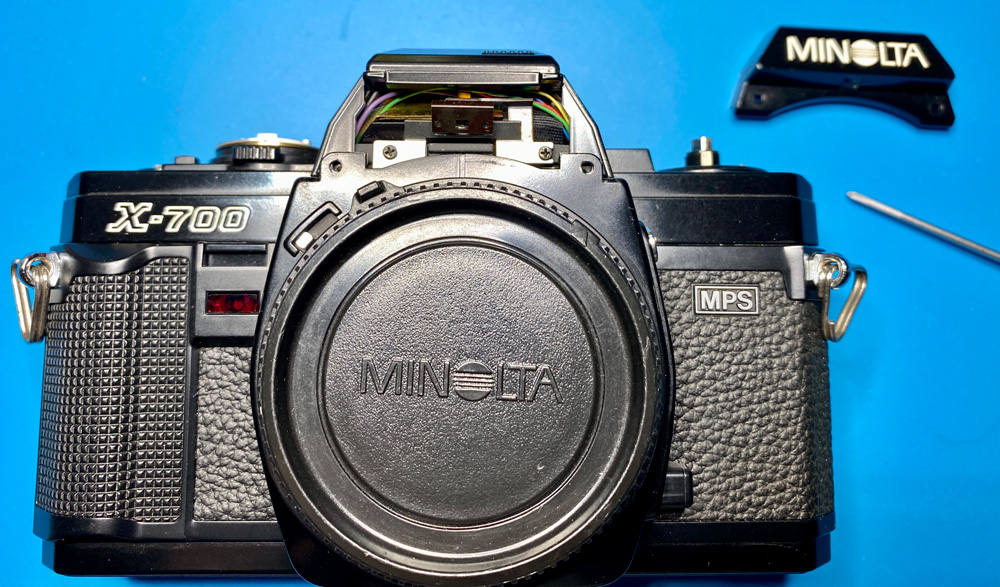

... und zwei vorne. Das Minolta-Logo ist gefallen!




Alle Hinweise selbstverständlich ohne Gewähr. Was in meinem Fall klappte, muss bei anderen nicht funktionieren. Bzw. gibt es sicher auch geeignetere Vorgangsweisen.

Anhang 131311

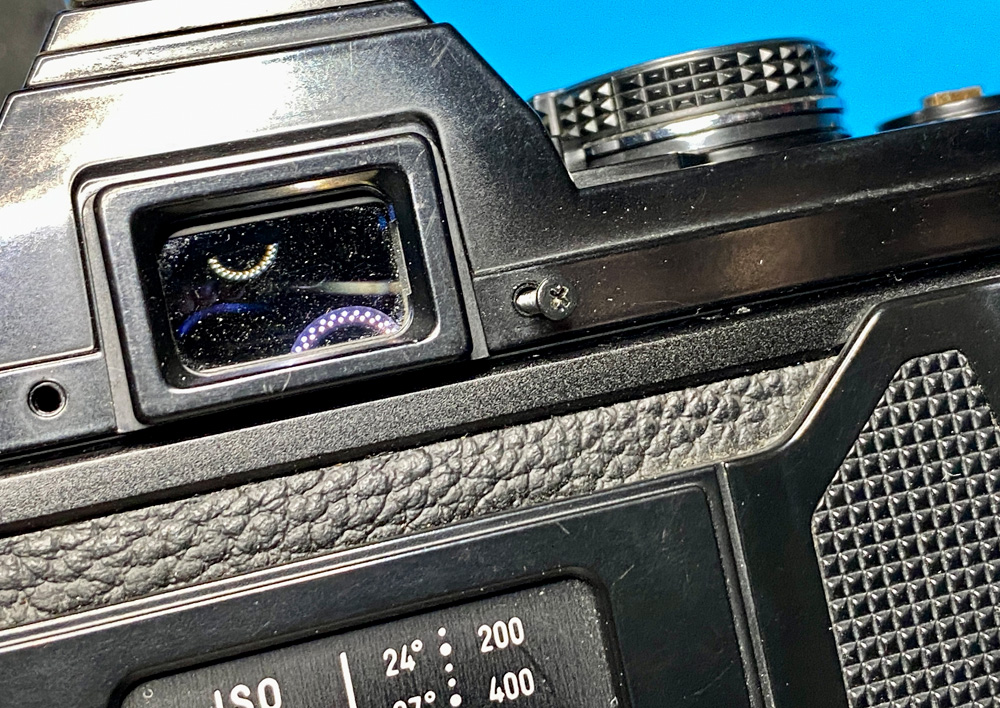

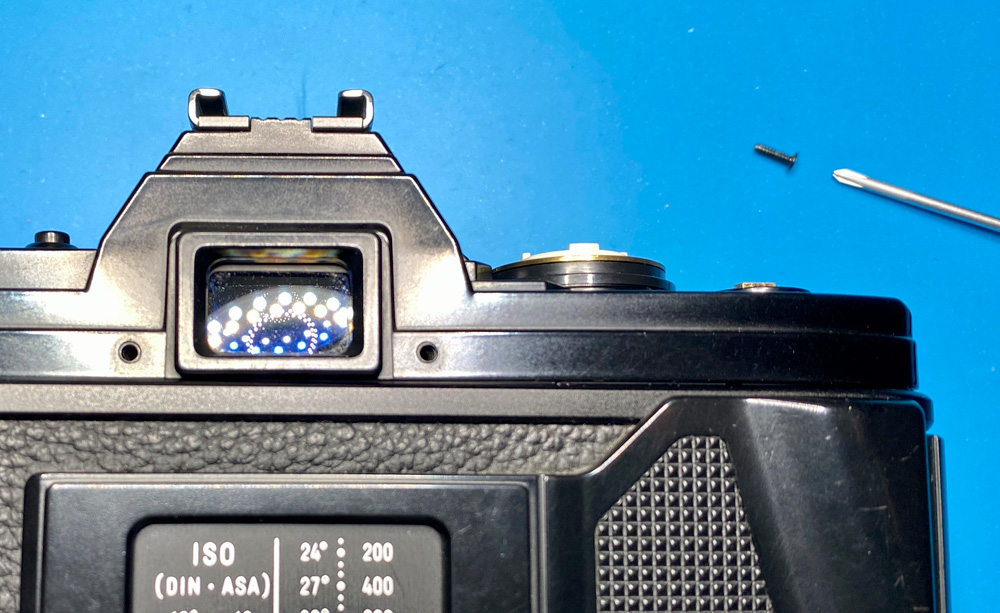

Noch die beiden Schrauben hinten, links und rechts vom Sucherokular ...



Anhang 131312

... und der Eintritt ins Allerheiligste ist gelungen! Vorsicht beim Abheben der Abdeckkappe, sie ist über angelötete Kabel mit der Kamera verbunden.



Anhang 131313

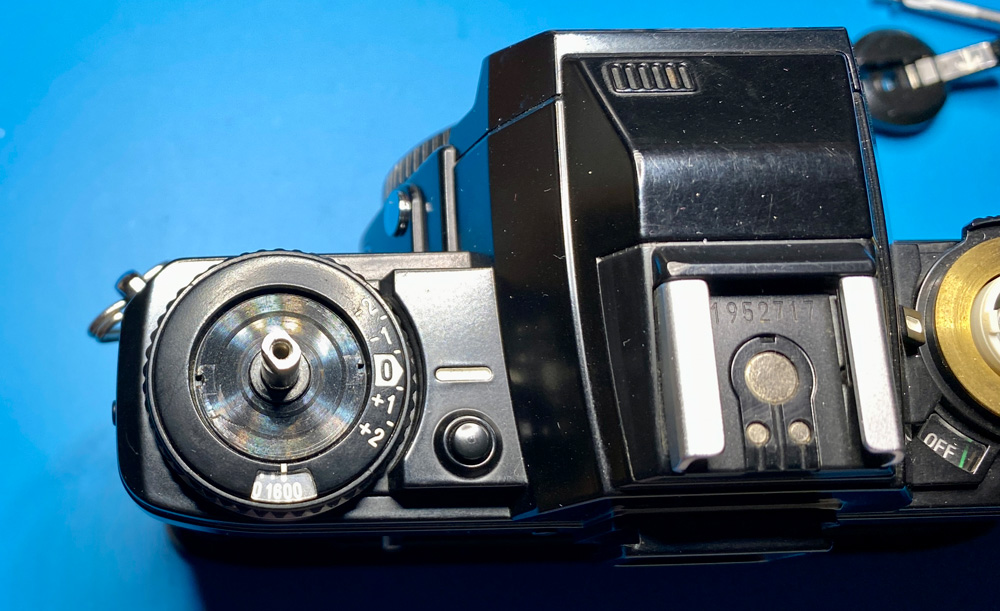

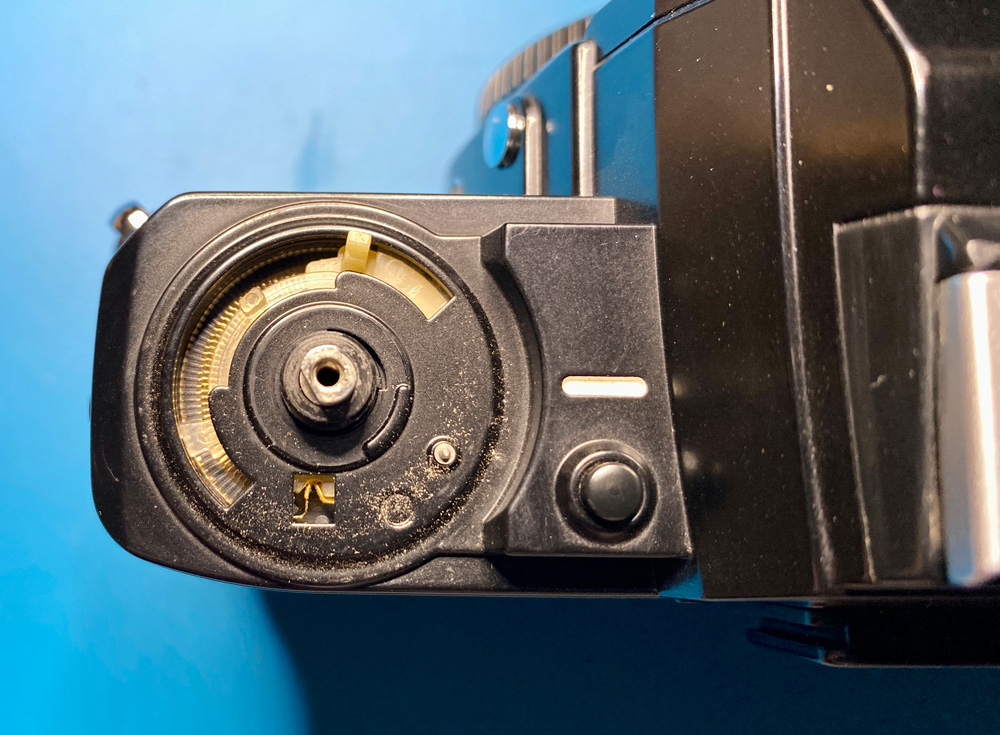

Der Knopf für die Entsperrung des Verschlusszeitenrades darf nicht übersehen werden.



Anhang 131314

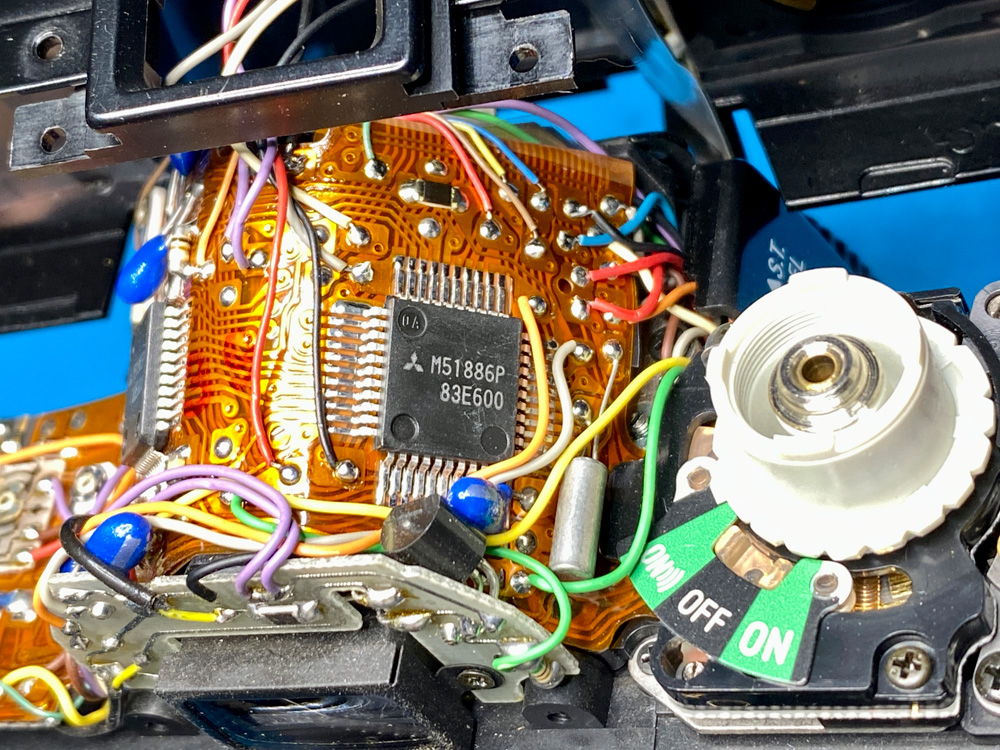

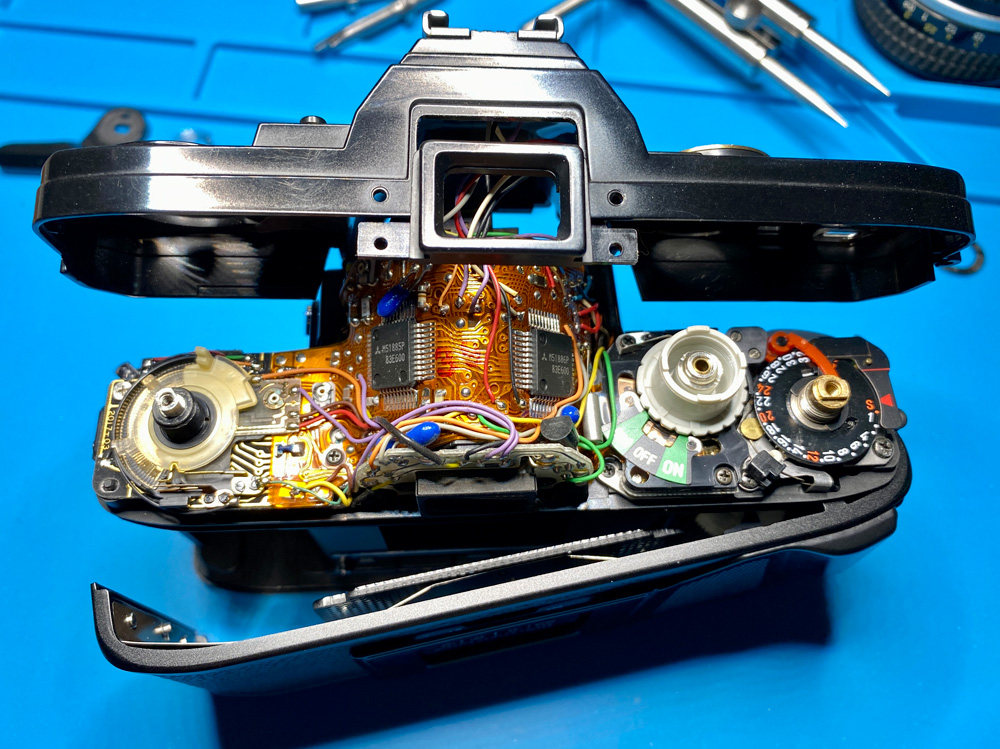

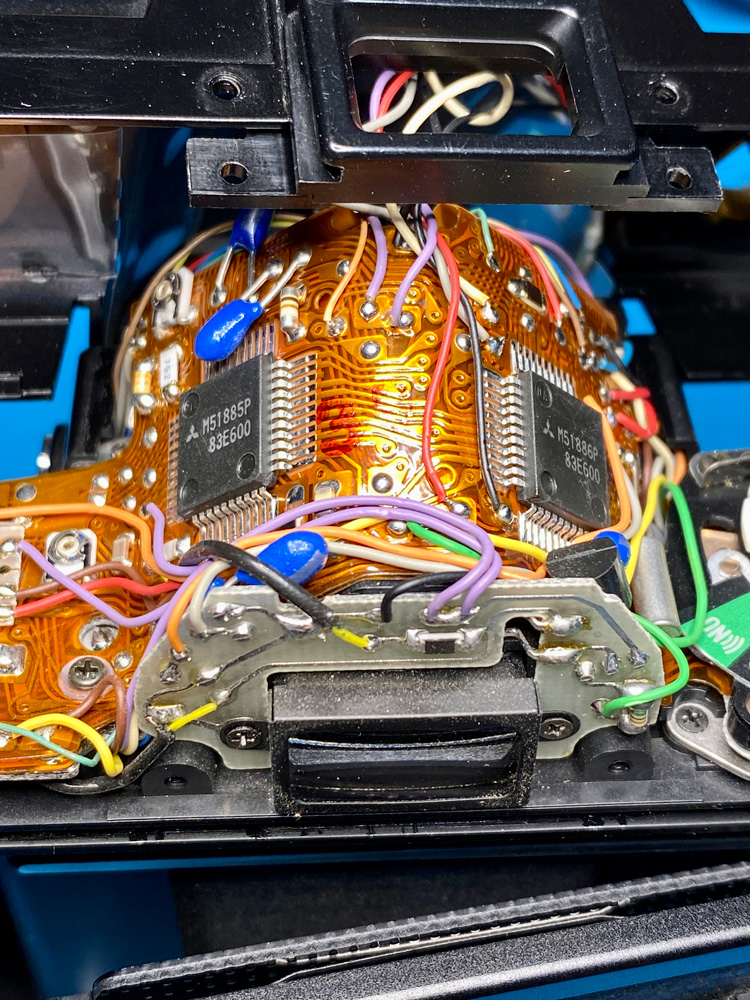

Elektronische Ingenieurskunst vom Allerfeinsten. Zwei Integrierte Schaltkreise diktieren das Geschehen in der Schaltung, die auf flexiblen Leiterbahnen durch die Kamera geführt ist.



Anhang 131315


Anhang 131316


Anhang 131317

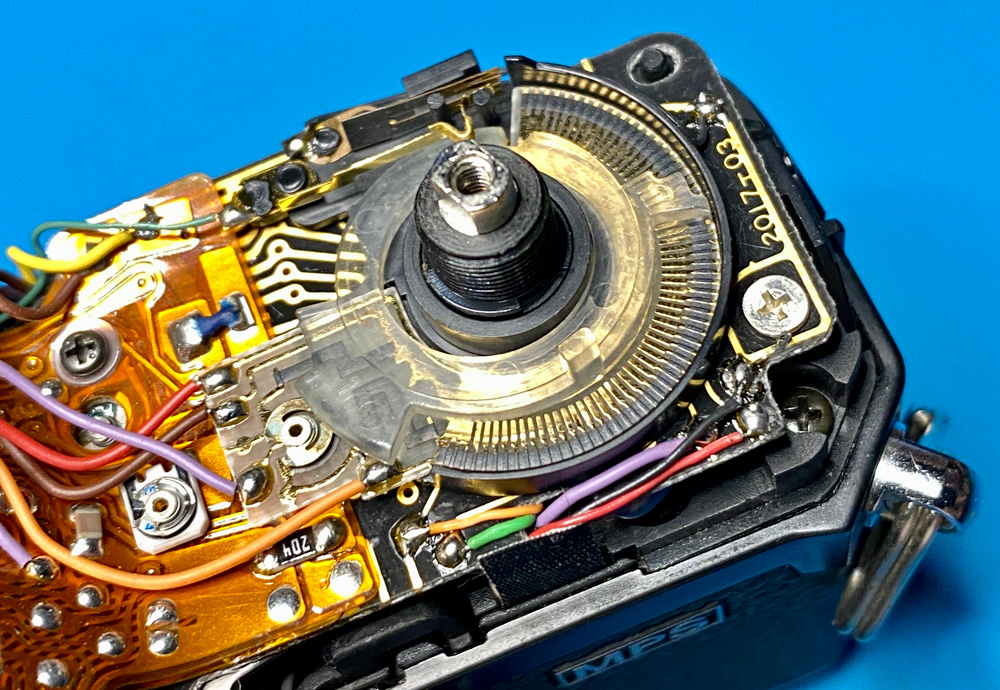

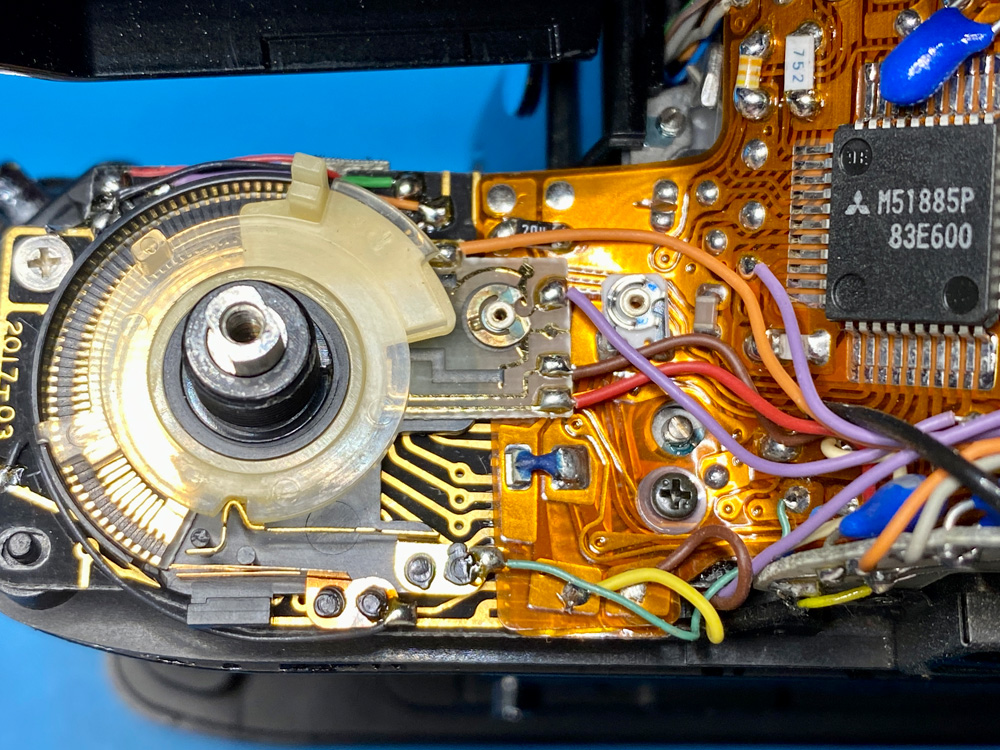

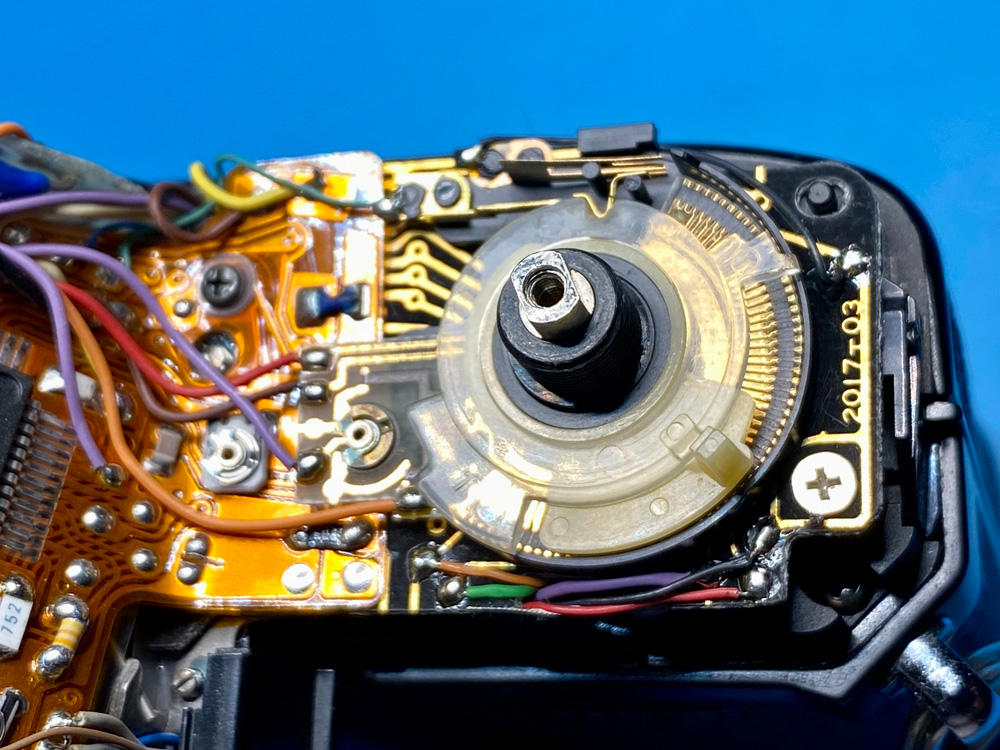

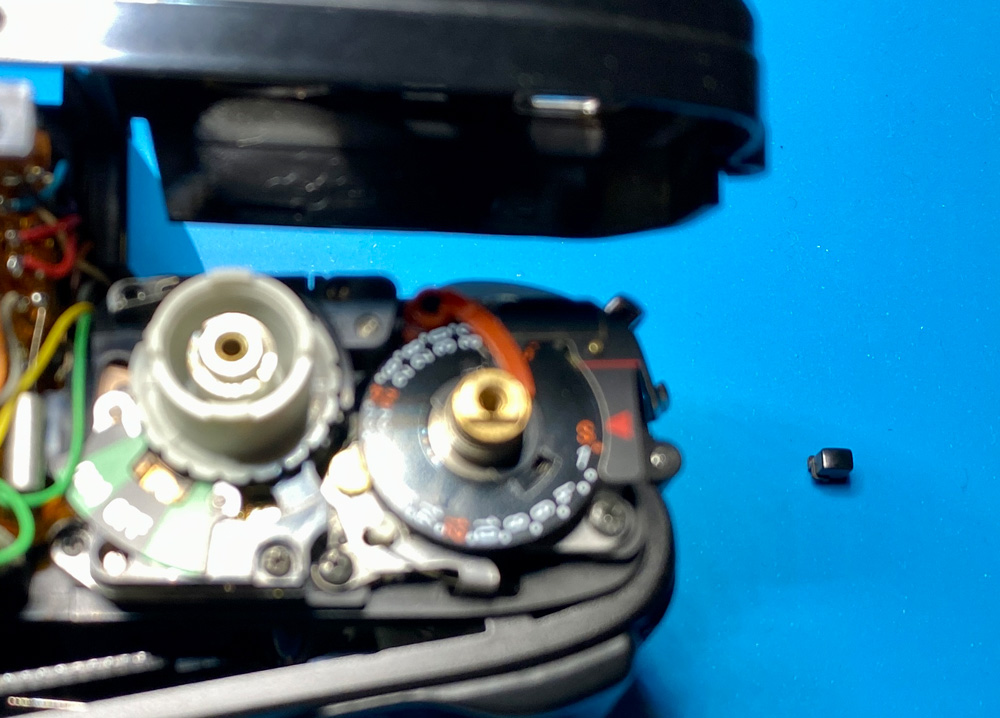

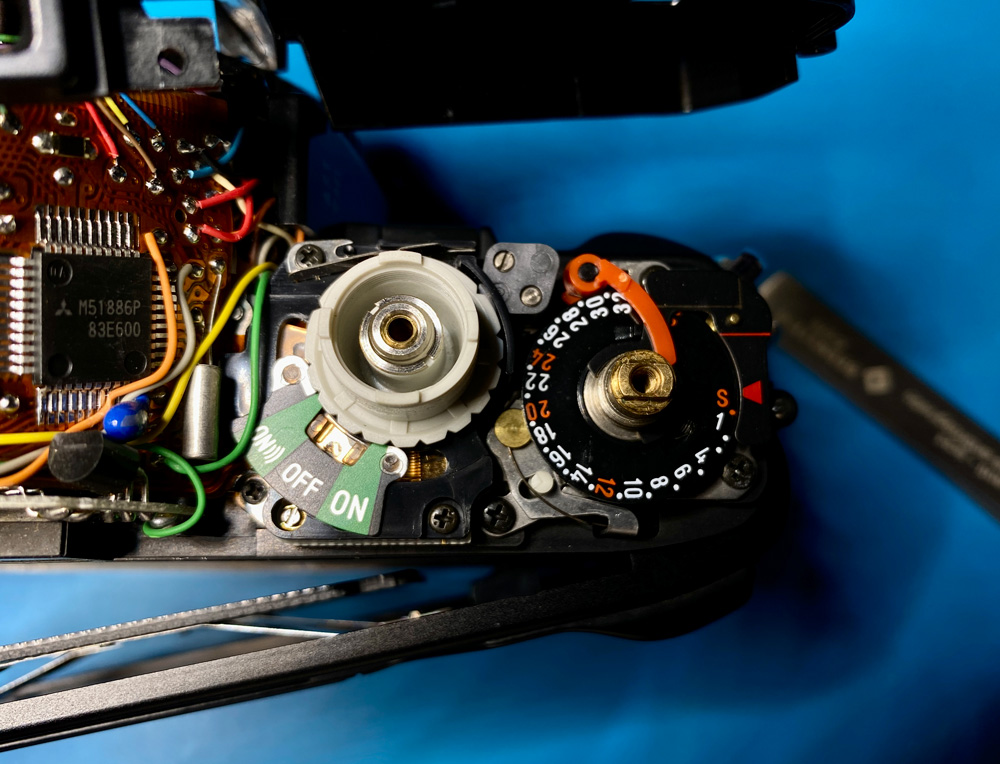

Der Bereich um Override und ASA-Einstellung. Schleifer und Kontakte sind für beste Leitereigenschaften vergoldet.



Anhang 131318


Der Bereich um Verschlusszeitenrad, Ein-/Ausschalter und Bildzählwerk



Anhang 131319

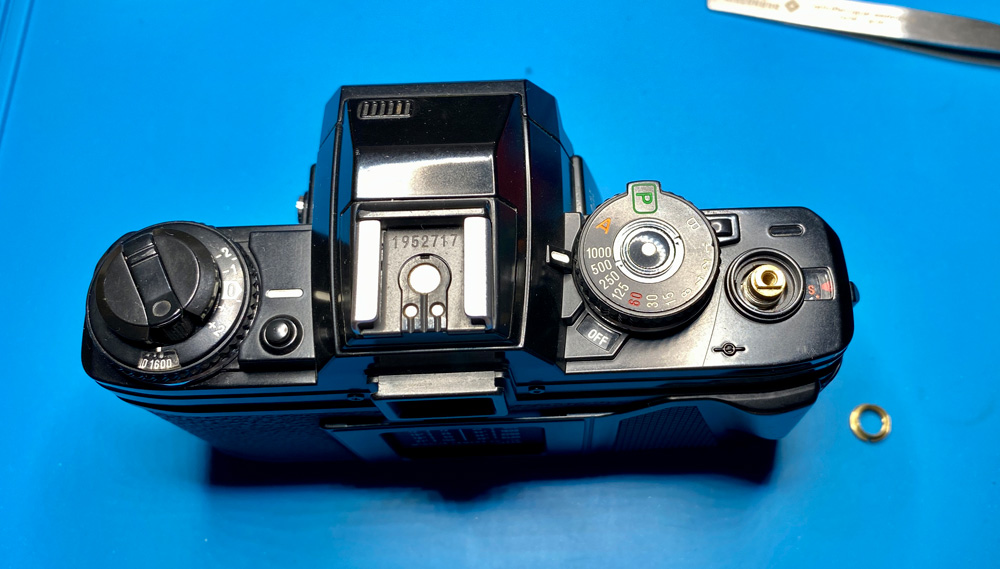

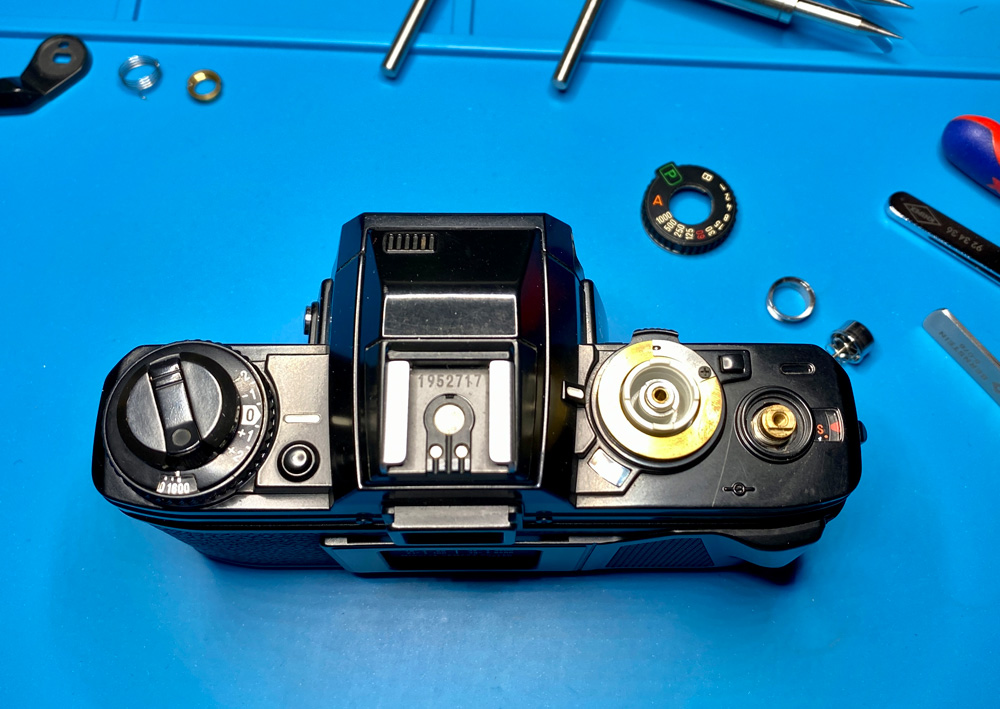

Kappe ab!



Anhang 131320

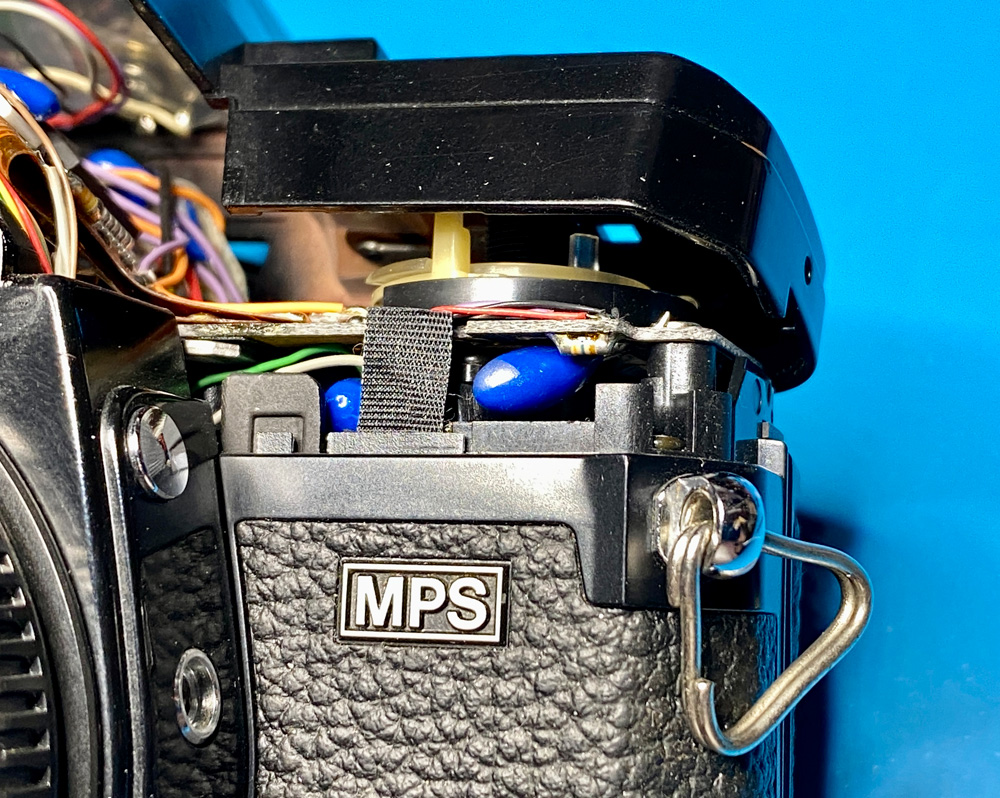

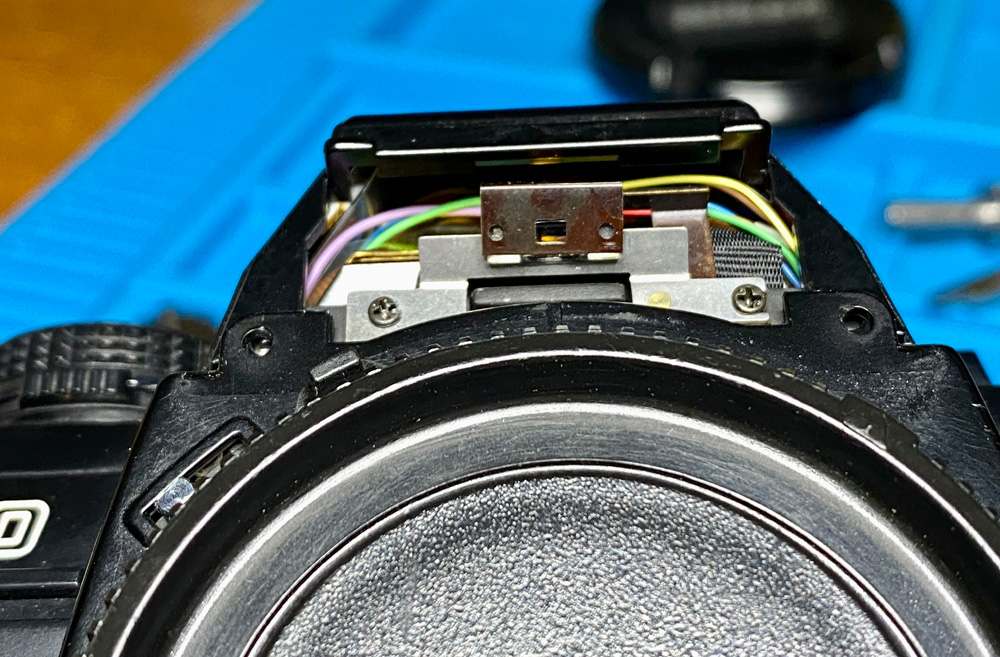

Und hier nun endlich das Ziel der Expedition - die Kammer von Kondensator II!

Zu sehen sind auf der Kamera rechts zwei Tantal-Kondensatoren in Kornblumenblau.

Das überrascht mich jetzt, denn ich hatte nur mit einem gerechnet. Aber es ist auch eine gute Entdeckung, denn die Tantal-Kondensatoren gelten als langlebiger als die Elkos.

Die Lage ist schnell beurteilt: Hier komme ich zum Auswechseln nur dann ran, wenn ich die Platine im Oberteil ausbaue. Und das ist mir - zumindest heute - noch zu unheimlich.

Aber ich habe gesehen, worum es geht und worauf ich mich einstellen muss :-)




Alle Hinweise selbstverständlich ohne Gewähr. Was in meinem Fall klappte, muss bei anderen nicht funktionieren. Bzw. gibt es sicher auch geeignetere Vorgangsweisen.

Alles wieder retour


Anhang 131321

Der Entsperrknopf für das Verschlusszeitenrad kommt in seine Position, unten, zwischen den beiden runden Öffnungen für Verschlusszeitenrad und Aufzughebel ...



Anhang 131328

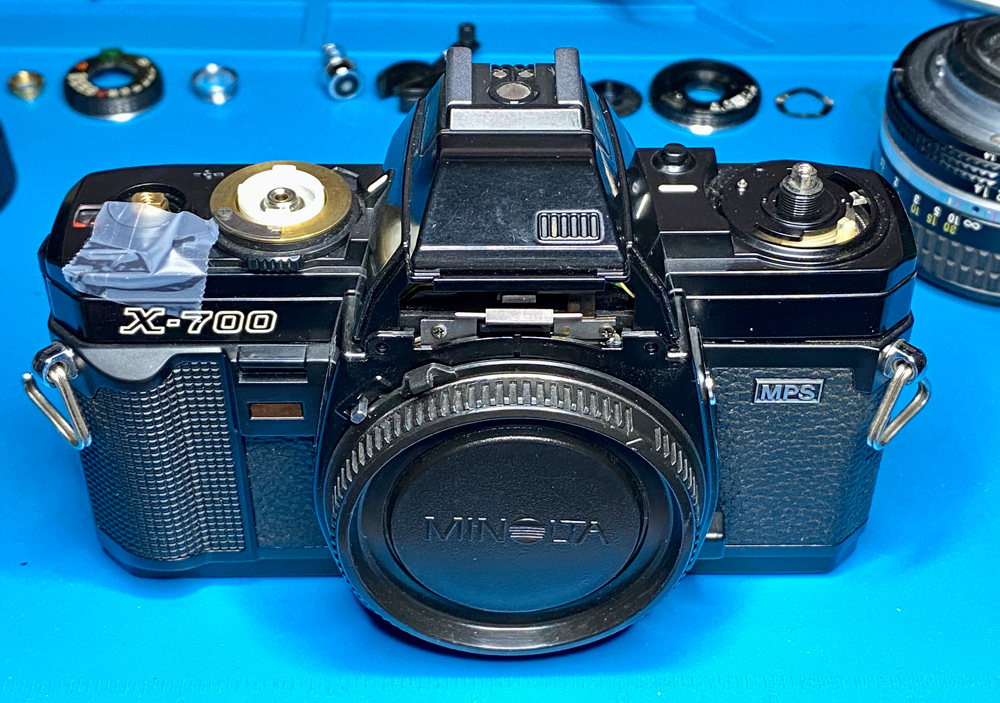

... und wird an der Oberseite der Abdeckkappe mit Klebeband fixiert.



Anhang 131329



Anhang 131330

Die Schleifkontakte für das Override ...



Anhang 131331

... und die dazugehörigen Kontakte an der Kamera



Anhang 131332

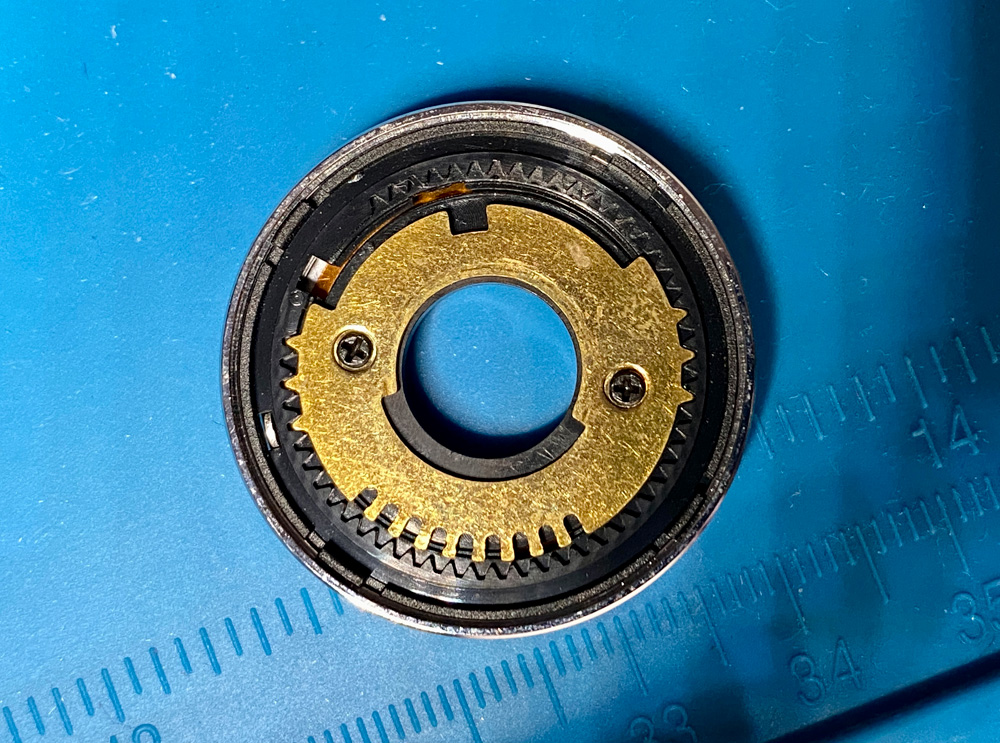

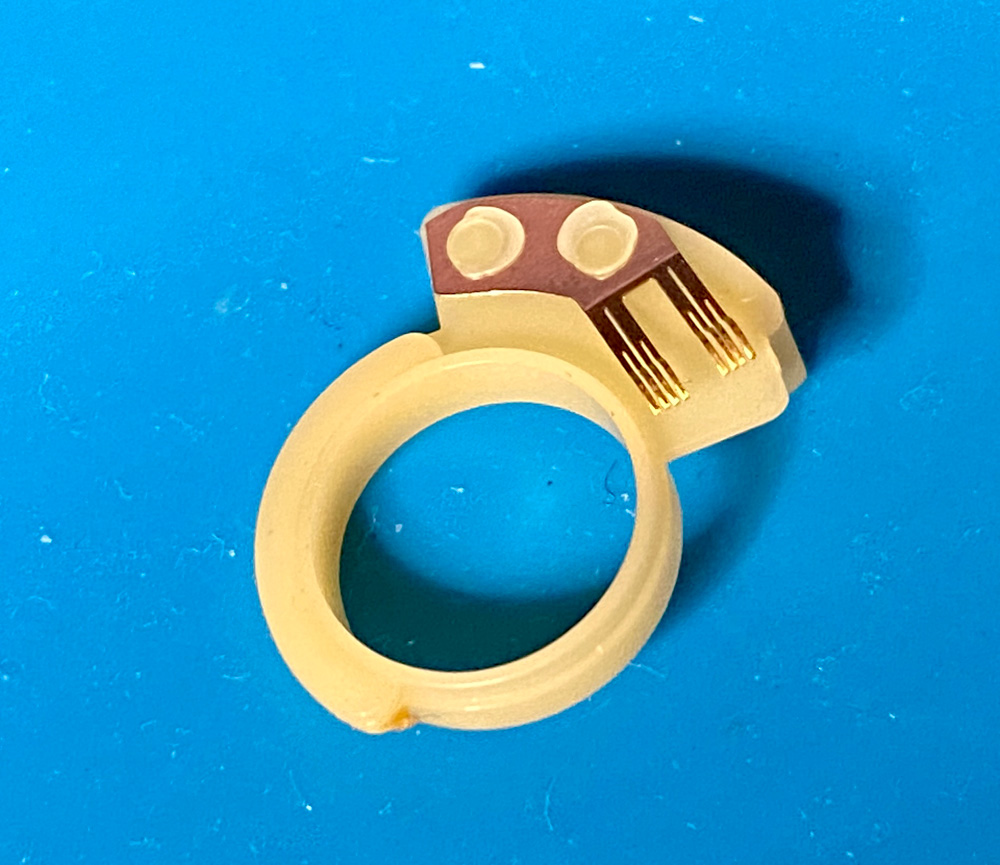

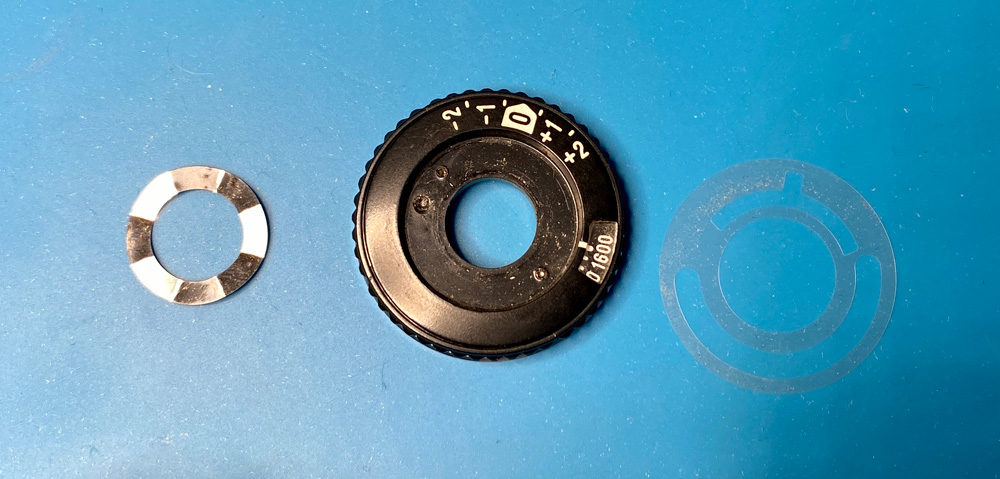

Die beiden Kunststoffscheiben auf dem Kontaktring müssen für das Wiederaufsetzen des Override-Einstellrings ausgerichtet werden. Details dazu finden sich im Video (Link s. erster Beitrag).



Anhang 131334

Nun kann die Abdeckkappe vorsichtig aufgebracht werden. Feingefühl erwünscht, denn die Kappe ist ja über mehrere Kabel mit der Kamera verbunden. Es sollen keine Leitungen abgeklemmt werden.



Anhang 131335

Das Override nach Aufsetzen der Abdeckkappe. Zu sehen sind zwei Nasen, die ...



Anhang 131336

... in die beiden Aussparungen des Override-Drehrings eingreifen. Hier ist die Unterseite des Drehrings zu sehen.



Anhang 131337

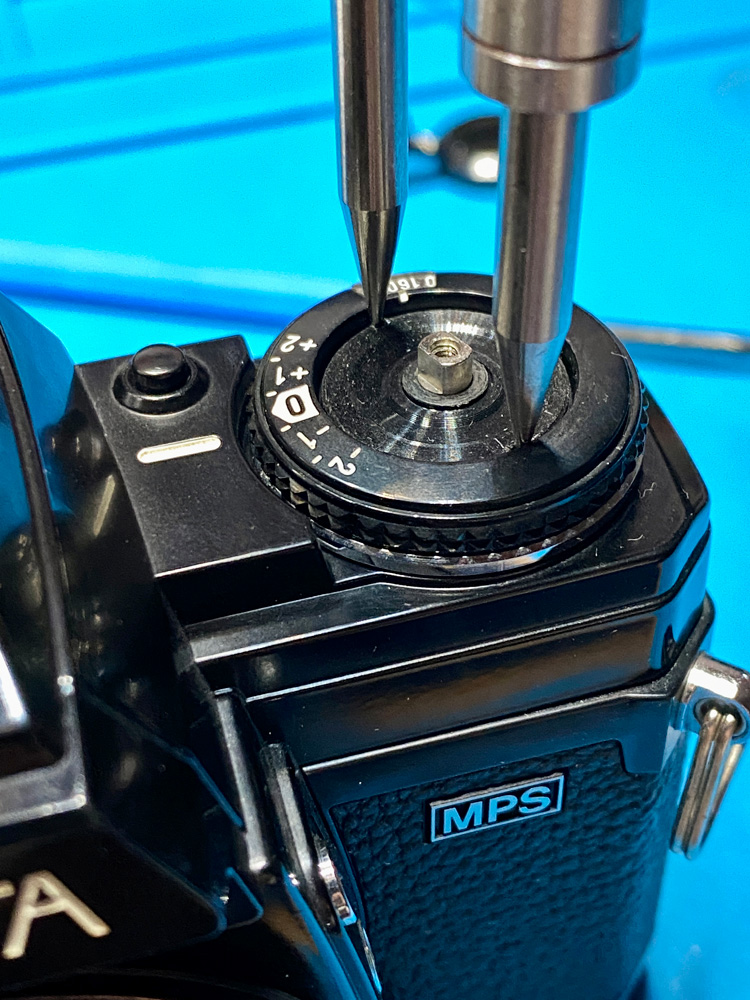

Mit dem Spannschlüssel wird der Override-Drehring fixiert.




Alle Hinweise selbstverständlich ohne Gewähr. Was in meinem Fall klappte, muss bei anderen nicht funktionieren. Bzw. gibt es sicher auch geeignetere Vorgangsweisen.

Anhang 131338

Das Verschlusszeitenrad ist schon aufgesetzt. Der Auslöseknopf auf Feder wird eingebracht ...



Anhang 131339

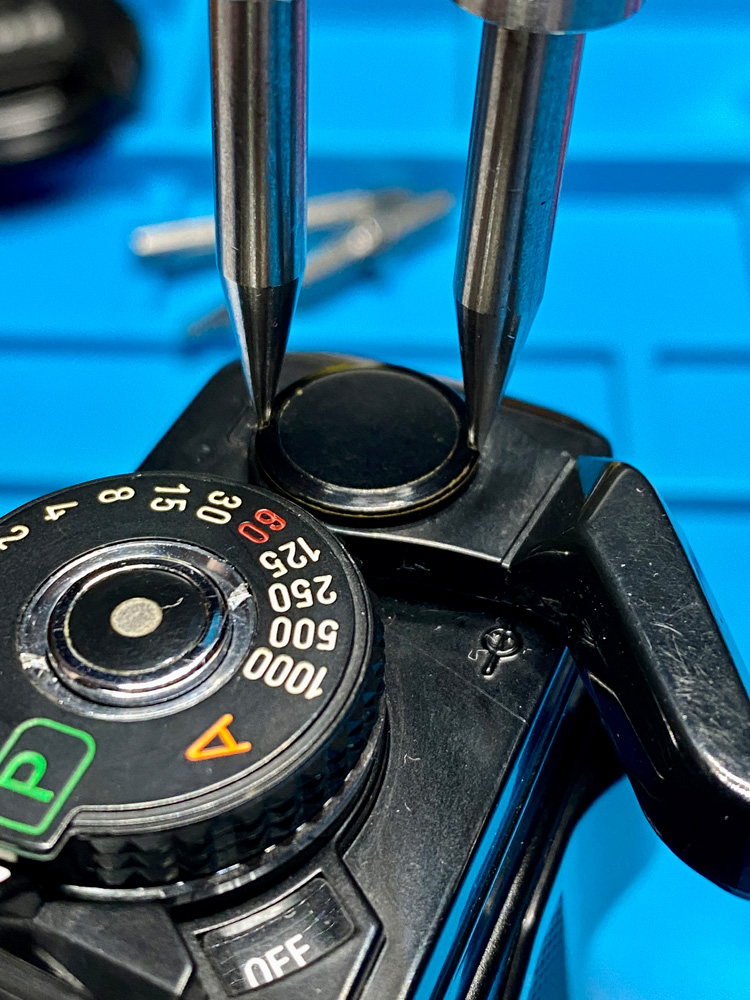

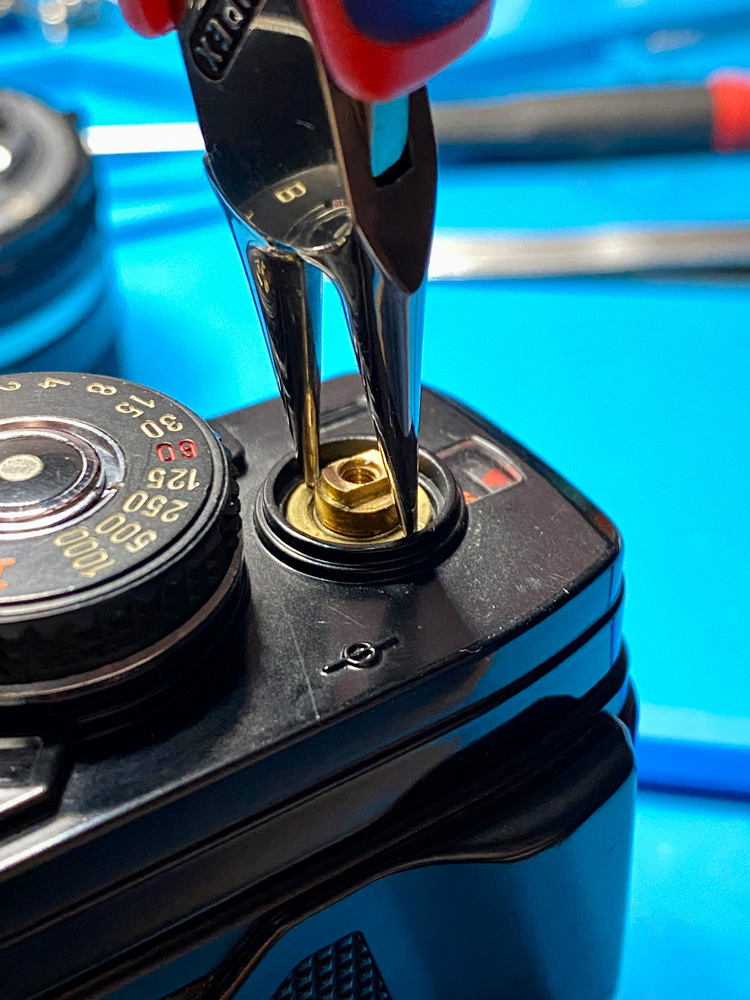

... und mit seiner Umfassung eingeschraubt. Zuerst mit den Fingern, dann mit dem Spannschlüssel.



Anhang 131340

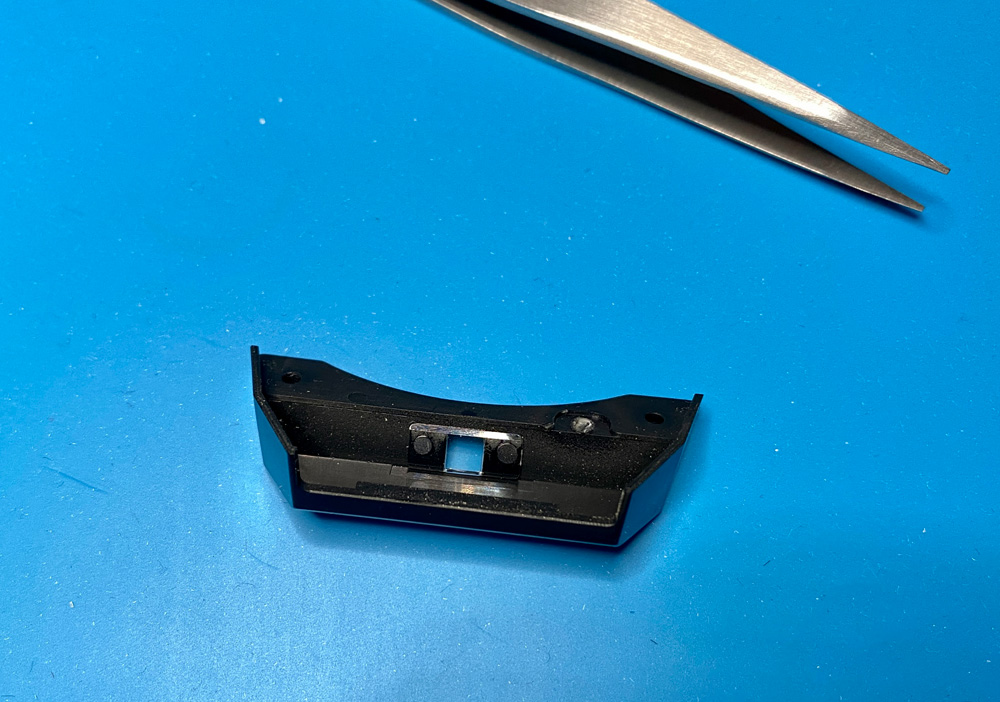

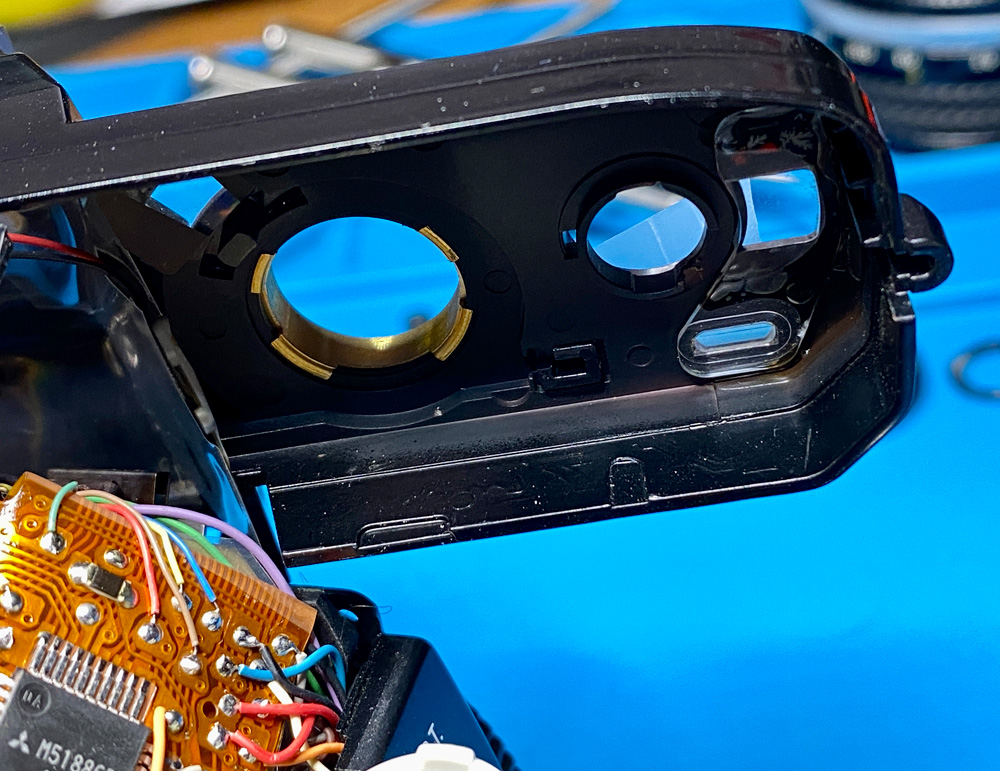

Die Rückseite der vorderen Abdeckung. Zu sehen ist in der Mitte die kleine Linse, die die Werte auf dem Blendenring in den Sucher einbelichtet.



Anhang 131341

Die Gegenstation, ebenfalls mit Linse, am Prisma der Kamera.



Anhang 131342

Die vordere Abdeckung wird angeschraubt.



Anhang 131343

Zwei Schrauben kommen wieder auf ihre Positionen jeweils neben dem Okular.



Anhang 131344

Auch die Rückspulkurbel ist von ihrem Kurzurlaub zurück ;)



Anhang 131345

Montage des Aufzughebels



Anhang 131346


Anhang 131347

Die Feder, die den Aufzughebel wieder in seine Ausgangsstellung zurückschnellen lässt, hatte mich lange beschäftigt ... Ich verstand ihre Funktion einfach nicht.




Alle Hinweise selbstverständlich ohne Gewähr. Was in meinem Fall klappte, muss bei anderen nicht funktionieren. Bzw. gibt es sicher auch geeignetere Vorgangsweisen.

Anhang 131348

Dabei ist das mit der Feder und dem Aufzughebel aber ganz einfach. Ein Haken der Feder kommt in die Kamera, der andere in die obere Öffnung des Aufzughebels ...



Anhang 131349

... der vorsichtig gegen den Uhrzeigersinn in einer Schleife gedreht wird. Nun kann er an der Kamera aufgesetzt werden.



Anhang 131350

Mit der Abdeckschraube wird der Aufzughebel fixiert.



Anhang 131351


Anhang 131352

Hier steht sie wieder ganz, wenn auch noch etwas benommen ;)



Anhang 131353

All checks passed. Mission completed!




Alle Hinweise selbstverständlich ohne Gewähr. Was in meinem Fall klappte, muss bei anderen nicht funktionieren. Bzw. gibt es sicher auch geeignetere Vorgangsweisen.

Fazit:

• Das im ersten Beitrag genannte Video ist eine hervorragende Anleitung! Jeder Schritt ist zu sehen und kann dank langsamer Einstellungen einfach nachvollzogen werden.
• Eine gute Beleuchtung und ein einigermaßen übersichtlicher Arbeitsplatz unterstützen.
• Vorsicht geboten ist insbesondere bei der Arbeit mit dem Spannschlüssel. Meine Aufsätze passten nicht in jedem Fall bzw. hatte ich am Abdeckknopf für den Aufzughebel die Spitzen statt den Klingen eingesetzt. Abgerutscht - und schon ist unter dem schwarzen Lack das Messing zu sehen :(
• Eine Elektronik-Greifzange, rund, mit Spitzen, kann als Ersatz für den Spannschlüssel verwendet werden. Aber die Arbeit damit ist nicht unkritisch, da die Griffe der Zangen nicht fixiert werden können. Abrutschen kann die Folge sein mit den bekannten Folgen (s. oben).
• Eine Pinzette, flach, antimagnetisch - mit der man auch Briefmarken bewegen könnte - ist wohl die beste Empfehlung.
• In der Lade für mein Elektronikwerkzeug findet sich Hilfreiches wie zum Beispiel Platinenwerkzeuge, die zum Schaben feine Klingen und Spitzen haben. Damit kann man in die Öffnungen von Drehringen greifen, um diese vor dem Spannschlüssel festzuziehen. Der Spannschlüssel dreht dann das letzte Stück fest ein. Aber diese Werkzeuge sind eben für die - errosive - Platinenbearbeitung und nicht für feine Kamerasektionen gemacht. Daher Vorsicht.
• Das Verschlusszeitenrad kann nur in einer Position richtig auf sein Gegenstück aufgesetzt werden. Ich brauchte eine knappe Stunde, bis ich das begriffen hatte ;)
• Achtung bei den beiden Federn. Eine sitzt unter dem Auslöseknopf und die andere unter dem Aufzughebel. Der Auslöseknopf springt einem schon einmal munter entgegen (und dann weiter unter den Tisch), und die Feder unter dem Aufzughebel möchte sorgfältig eingesetzt und behandelt werden.
• Das Bereich um das Override mit seinen feinen Kontakten und einem Schalter ist sehr delikat. Ich empfehle, die Stelle dazu im Video genau zu betrachten. Zwei Scheiben sind auf dem Override auszurichten, damit der Drehring aufgesetzt werden kann. Ein sehr feiner Mechanismus, es lohnt sich, sich in die Arbeit der Konstrukteure zu vertiefen :)

Auch wenn ich Kondensator II - im Anlassfall - wohl selbst nicht auswechseln werde, so hat die Expedition doch wieder Erfahrungen und Erkenntnisse gebracht und Spaß gemacht :)

Da es leider nicht ganz ohne kleinere Unfälle abging, habe ich eine defekte X-700 auf eBay gekauft, der ich den einen oder anderen Teil entnehmen werde. Damit tausche ich die Messingscheibe unter und die Abdeckkappe auf dem Aufzughebel aus. Da war der Spannschlüssel nicht ganz unter meiner Kontrolle und es gab Kratzer. Und auch der Auslöseknopf zeigt Spuren meines Treibens - aber das ist ja alles jetzt rasch gewechselt :)




Alle Hinweise selbstverständlich ohne Gewähr. Was in meinem Fall klappte, muss bei anderen nicht funktionieren. Bzw. gibt es sicher auch geeignetere Vorgangsweisen.

Vielen Dank für die detaillierte Anleitung, auch wenn ich niemals eine funktionierende Kamera auseinander nehmen würde.

Dank Dir weiß ich jetzt endlich, wie es in meiner geliebten X-700 drinnen ausschaut. Verdammt viel Elektronik da drin. Kann ich niemals selber etwas dran machen. Hoffentlich finde ich jemanden, der sie mir im Fall des Falles richtet. Noch geht sie tadellos.

Gruß Matthias

Zitat:

---

Zitat von Hias

Vielen Dank für die detaillierte Anleitung, auch wenn ich niemals eine funktionierende Kamera auseinander nehmen würde.

Dank Dir weiß ich jetzt endlich, wie es in meiner geliebten X-700 drinnen ausschaut. Verdammt viel Elektronik da drin. Kann ich niemals selber etwas dran machen. Hoffentlich finde ich jemanden, der sie mir im Fall des Falles richtet. Noch geht sie tadellos.

---

Die Elektronik da drin ist beeindruckend. Mehrere flexible Leiterbahnen übereinander, der wenige Platz optimal genutzt, erinnert mich an eine Maßschneiderei :)

Insgesamt hat die X-700 laut Service Manual vier Integrierte Schaltungen (IC). Damit wird es möglich, der Kamera ihre Funktionalität zu geben, zB die umfangreiche Blitzsteuerung oder das Multi Program System (MPS). Jeder IC beinhaltet zig elektronische Bauteile, zusammengefügt als Schaltung im Mikroformat und aufgebracht auf Silizium.

Für den Anwender ist ein IC eine Black Box, man kann so ein Bauteil nur austauschen (wenn man Ersatz findet), aber wie zu sehen ist, ist das mit den vielen Anschlüssen (Pins) keine Bastellötarbeit mehr. Aber von selbst geht nichts kaputt, bestenfalls durch zu hohe Spannung, die aber einen Schaden in der Elektronik voraussetzt oder einen Kurzschluss, zB bedingt durch Feuchtigkeit. Probleme entstehen meist durch oxidierte Kontakte (Schalter) oder schadhaft gewordene Lötstellen. Aber was ich da an Lötarbeit sehe, ist erstklassig.

Abnutzung in elektronischen Bauteilen ist ein interessantes Thema. Da punktet das Elektron gegenüber der Mechanik, weil es eigentlich keine gibt :)

Die Elkos sind eine Ausnahme. Die können Kapazität verlieren oder auslaufen. Ähnlich wie bei einer Batterie. Aber das muss nicht sein. Jedenfalls kann man da was machen. Und es sind, gegenüber den IC, Standardbauteile, die man auch in anderen Geräten findet und neu zum Centpreis kaufen kann :)

Mit der X-700 hab ich die meiste Erfahrung, sie war meine erste Kamera 1985 und ich hatte sie jahrelang intensiv genutzt. Es gab keine Probleme bis auf einen Schuss Fanta, also Limonade mit Zucker, der das Override verklebte. Damit ging ich zweimal zum Minolta-Service in Wien.

Im Service Manual zur X-700 ist übrigens auch eine Fehlersuchroutine für die Elektronik angeführt. Man kann vom Symptom direkt auf das in der Schaltung betroffene Bauteil schließen, sehr interessant.

Komplex ist auch der Verschluss. Das ist Mechanik plus Elektronik, wie auch in anderen Kameras. Eine faszinierende Welt.

Was die Konstrukteure da geleistet hatten, ist großartig :yes:

Pego bietet übrigens Service an für die Minoltas.

Ich hatte dort ein Minolta-Messgerät kalibrieren lassen und war sehr zufrieden:

https://www.pego-technik.de/reparatur.html

Wenn man die Kamera einmal offen hat, kann man einige Probleme (so vorhanden) angehen:

• Reinigung der Kontakte im Bereich Override
• Probleme mit der Feder unter dem Aufzughebel (zB gebrochen und dadurch lahm geworden)
• Staub unter den Anzeigefenstern in der Abdeckkappe
• Verschmutzung der Linsen für die Blendenanzeige
• Ein unwilliges Bildzählwerk (s. Video, Link im ersten Beitrag)
• Schlecht gewordene Gängigkeit von Schaltern
• Austausch von nicht mehr schönen Bedienelementen wie Einstellräder, Rückspulhebel, Aufzughebel, Bodenplatte etc. Dafür bedient man sich an einer aufgegebenen Kamera zur Ersatzteilentnahne.

etc.

Anhand des Service Manuals zur X-700

https://learncamerarepair.com/produc...=0&secondary=0

kann man die Kamera auch weiter zerlegen, um tiefer sitzende Probleme zu beheben. Allerdings sollte man da wissen, was man warum tut ;)

Fantastisch auch das CLA-Tutorial zur X-700 von Gene Pate:

https://learncamerarepair.com/produc...=2&secondary=7
