altes Tessar Compound T und B

Etwas für die Oldie-Spezialisten hier :rolleyes:.. Hab hier einen Compound Patienten ( 15cm Tessar) einer schönen Ica Palmos 9x12 der rumzickt, die Linsen scheinen leider auch schon an der Separitis zu leiden, sowohl Hinter- als auch Vorderelement klackern etwas. https://grossformatfotografie.de/wcf.../whistling.png

Aber es geht um die T und B-Stellung, M funktioniert eigentlich. Erst dachte ich der Zylinder geht nicht mehr, aber jetzt scheint es doch was mehr mechanisches zu sein..(die Zylinderkappen kann man seitlich auch gar nicht abschrauben)

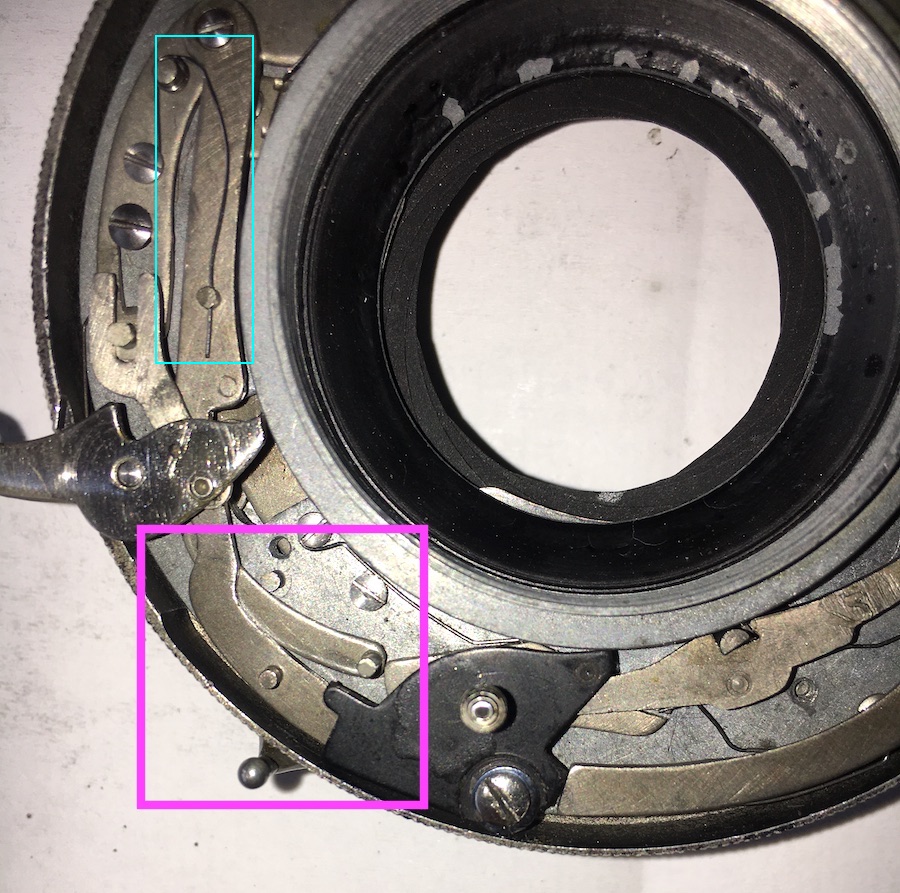

Also, die kleinen Hebelchen links unten sind für die B und T-Stellung zuständig. Nachdem man aus der B-Stellung zu M wechselt, sollte das eine Ärmchen in seine Ursprungsposition zurückkehren.
Das tut es aber nicht, sondern bleibt dazwischen ' hängen' und verhindert dass man korrekt aufziehen kann , Blende bleibt offen ...(pink markiert).

Anhang 116748

In so einer Stellung kann ich dann auch nicht mehr auf B oder T stellen.

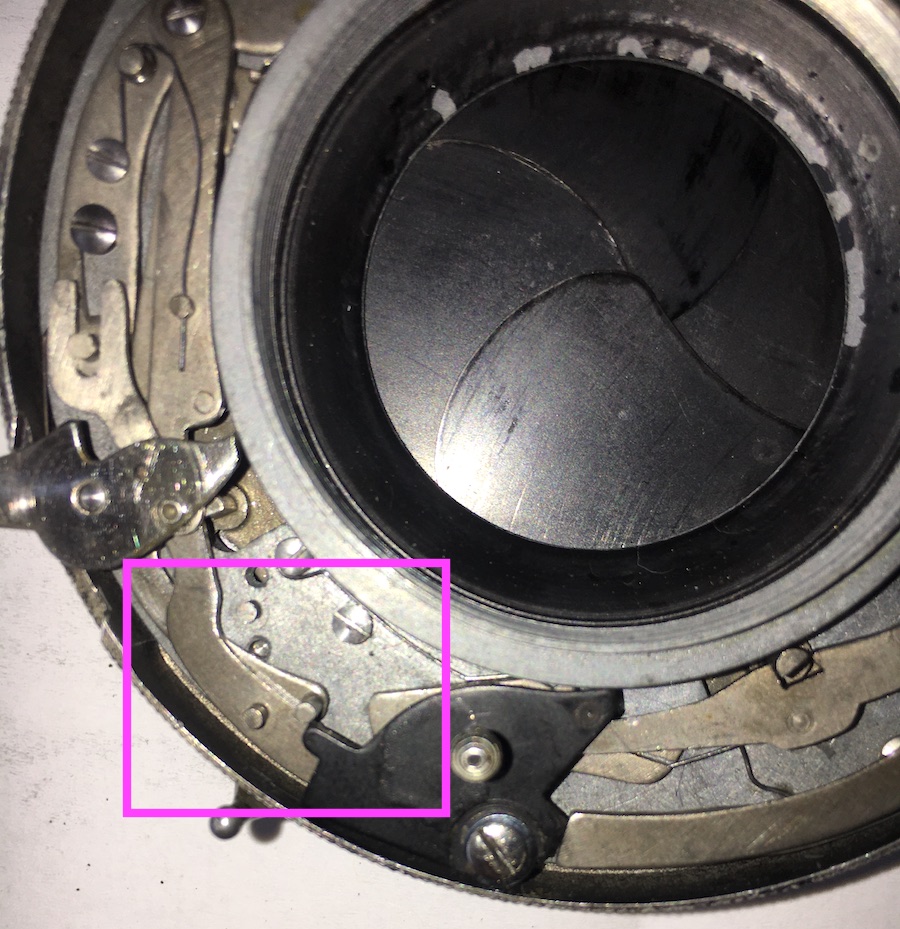

erst wenn ich es manuell mit der Pinzette nach unten schiebe, kann man aufziehen und es wird ausgelöst ( Blende schliesst wieder) ( Bin schon mal froh dass ich das herausgefunden habe).. https://grossformatfotografie.de/wcf...lies/pinch.png

Anhang 116749


Bauplan:
lommen9.home.xs4all.nl/shutters/compound/index.html

Hallo,
kannst Du bitte den Verschluss genauer beschreiben! Ich hatte mal so'n ähnliches Problem, muss aber nachsehen, was für einer das genau war. Jedenfalls lief es auf ein ausgehängtes Federchen raus, das einen Nachbarhebel vom betroffenen nicht aus dem Weg drückte, sodass das ganze blockiert war.

Auf deinem Bild, der rechts vom violett umrahmten sieht wie so ein Kandidat aus. Schlecht zu sehen auf dem Bild, ob der mit der Ecke noch einhängt oder frei ist.

Gruss, Martin

Moin Martin,

ja, Kleinigkeiten können das schon was ausmachen..

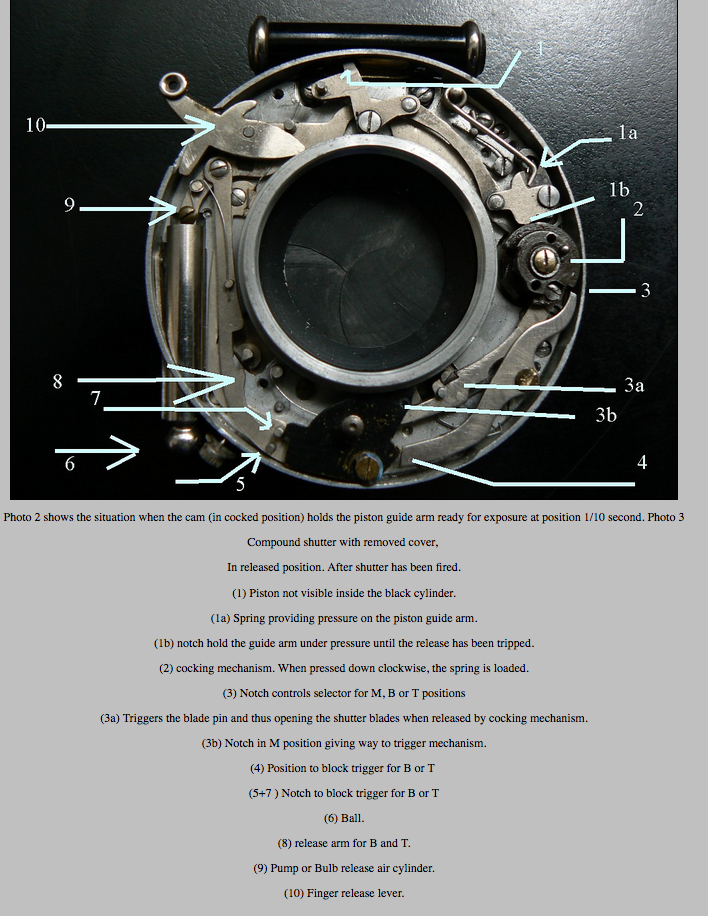

hab mal die Übersicht angehängt wie der Compound funktioniert und deren Teile. Meiner hat halt links diesen Zylinder nicht drin, an der Stelle is mein Auslöser.

Anhang 116760

also meistens geht die M-Stellung, dann verhakt sich der untere Arm 7, so dass man keine Stellung mehr wechseln kann oder auslösen kann, die Blende bleibt dann offen.

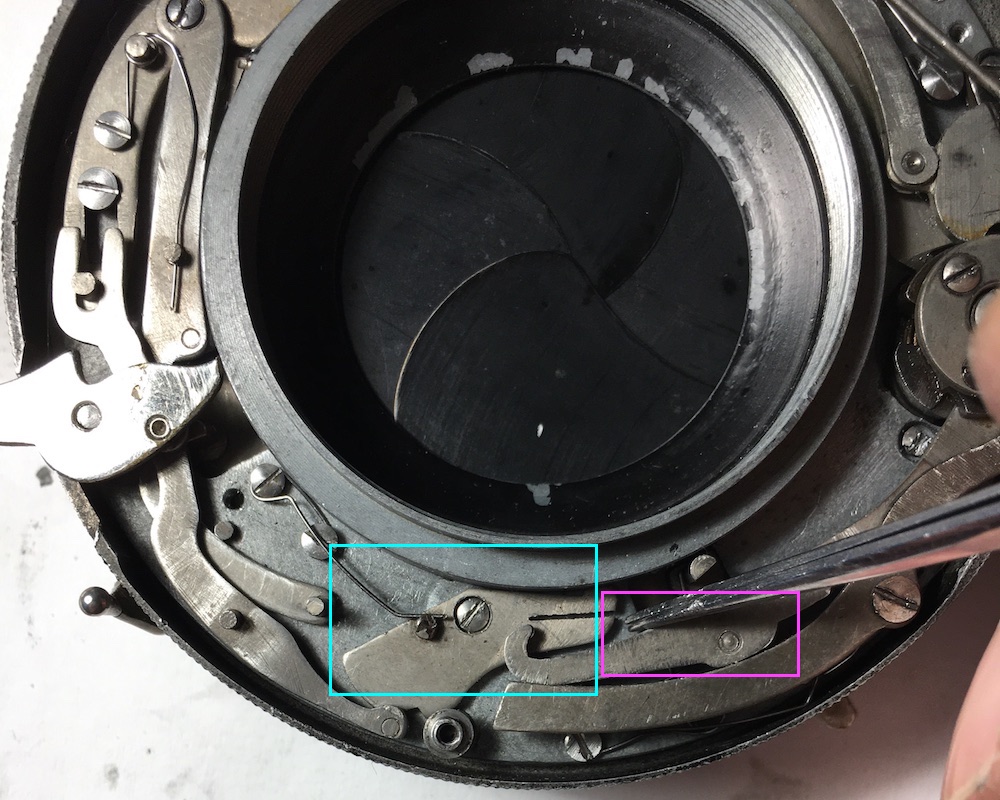

hier is dann meiner nochmal, auf dem Foto hab ich den M,T,B- selector mal ausgebaut, dass man die Teile drunter sehn kann.
die Arme 5 und 7 auf dem Plan steuern die T und B-Stellung.
der pink markierte Arm ( auf dem Plan 3a) aktiviert den Blendenhebel, also zum Öffnen des Verschlusses. Unter dem Arm ist eine Feder eingehängt.
Der geht dann etwas weiter runter im B oder T-Stellung.

Bei dem türkis markierten Teil weiss ich nicht genau was der macht, der bewegt sich aber in allen Stellungen.

Anhang 116761

Anhang 116766

schwer zu beurteilen! Der Referenzverschluss scheint ein anderer zu sein, dem fehlt der türkis gerahmte Hebel. Auf deinem ersten Photo scheint genau bei dem noch eine Feder zu sein (am geschlitzten Ende) die ich dann auf den anderen Aufnahmen nicht mehr sehen kann??
Bewegt sich der türkise Hebel gegen Federbelastung oder schlackert der frei herum?

Gruss, Martin

Zitat:

---

Zitat von PhotoSubjektiv

schwer zu beurteilen! Der Referenzverschluss scheint ein anderer zu sein, dem fehlt der türkis gerahmte Hebel. Auf deinem ersten Photo scheint genau bei dem noch eine Feder zu sein (am geschlitzten Ende) die ich dann auf den anderen Aufnahmen nicht mehr sehen kann??
Bewegt sich der türkise Hebel gegen Federbelastung oder schlackert der frei herum?

Gruss, Martin

---

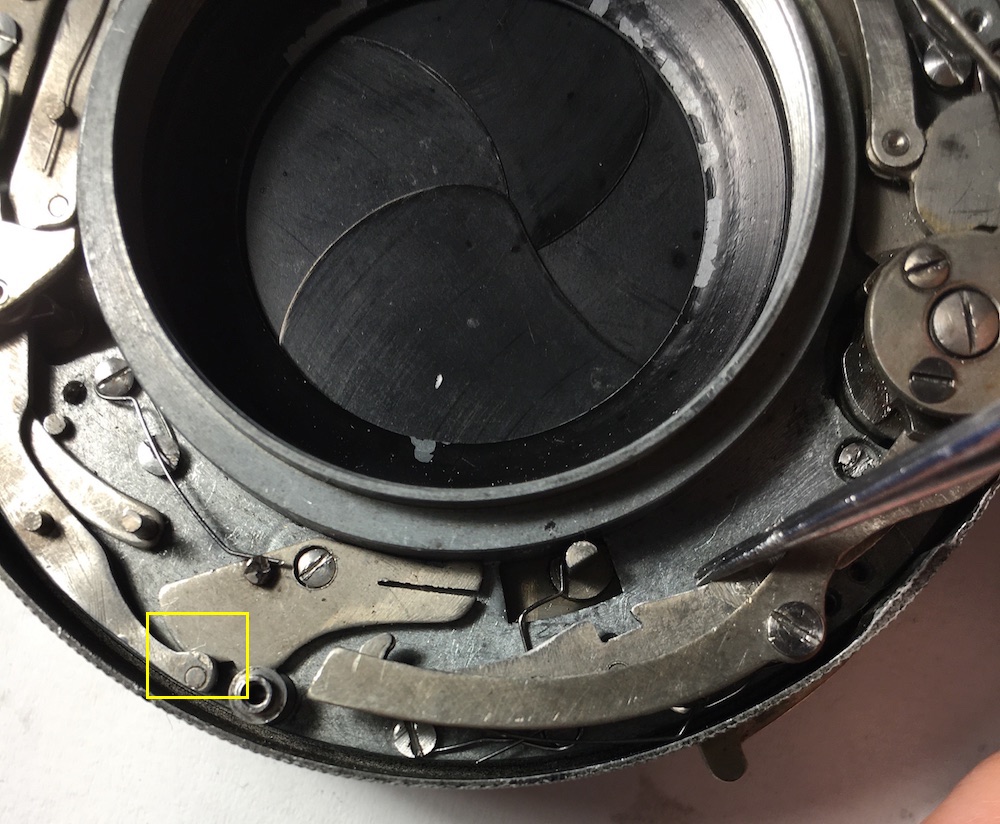

ne, der schlackert nicht herum, und ja der bewegt sich auf Federbelastung..das einzige was ich noch sehe, ist, dass er halt am abgerundeten unteren Ende am Arm 5 Kontakt macht ( jetzt gelb markiert).
ja, und das türkis markierte Teil hat diesen Schlitz, ich wüsste jetzt aber nicht welche ( lange ) Feder da reingehört..
