Contax Planar 35/3,5 an E-Mount adaptiert

Ein kleiner Bericht zu einem alten Objektiv.

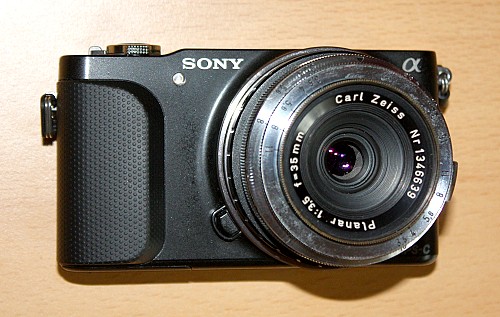

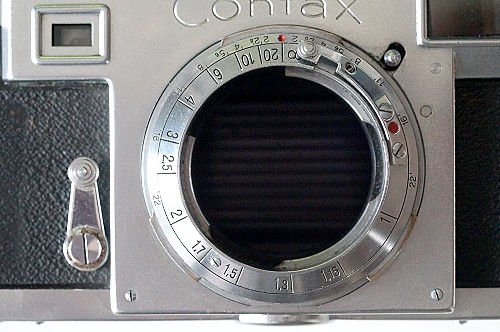

Etwa um 1955 hatte mein Vater sich eine Contax IIa mit einigen Objektiven und Zubehör zugelegt. Alles ist seit vielen Jahren bei mir, aber nur in einer Vitrine. Zusammen mit Leica und anderen Stückchen ist es ein netter Anblick, aber leider nicht mehr. Nun haben heute einige Kameras die Eigenschaften mit sehr kurzem Auflagemaße auszukommen und so mußte ich unbedingt versuchen mit einem über 60 Jahre alten Objektiv und heutiger Technik zu fotografieren.

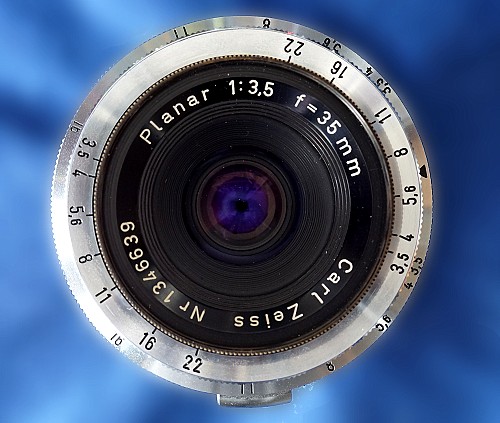

Anhang 94816
Anhang 94817
Diese beiden Teile lachten mich an. Aber aller Anfang ist schweeeeeer !

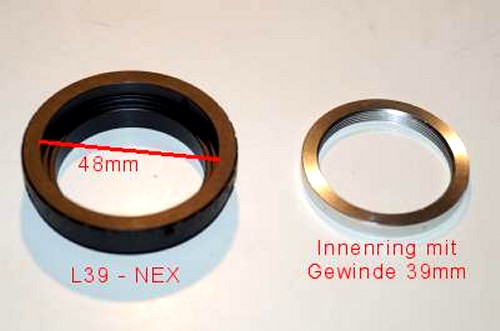

Zunächst einen Adapter NEX - L39 mit herausnehmbaren Innenring besorgt.
Anhang 94818

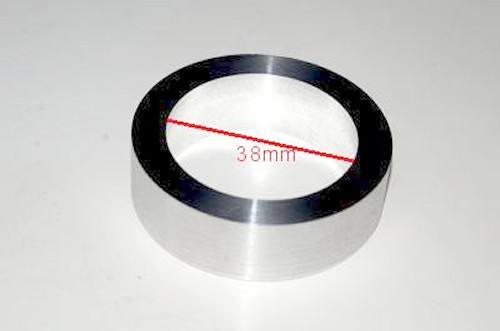

Dann nach geeignetem Material für die Drehbank gesucht und ein Rohling gedreht.
Anhang 94819
Für das Objektiv reichen die 38mm Durchmesser, aber es können auch 40mm oder mehr sein.
Nach einigen Stunden an der Drehbank und etwas Fräsarbeit war es dann soweit. Dank an Henry für einige Tipps.
Anhang 94820
Anhang 94821

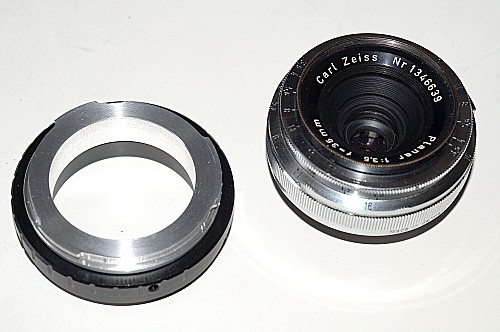

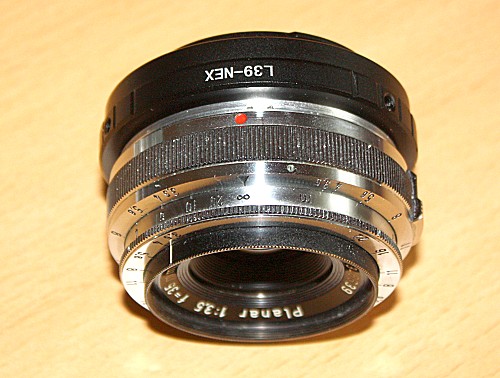

Die Teile vertragen sich und es paßt !
Anhang 94822
Nach einer Feinjustage für unendlich konnte der Härtetest beginnen.
Anhang 94823

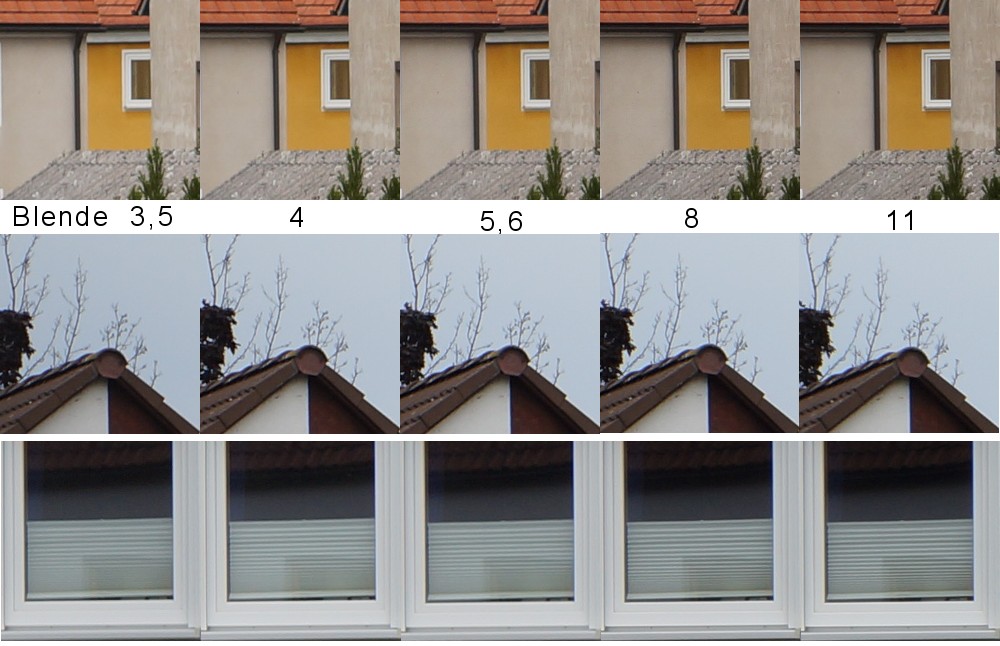

Diese Übersicht zeigt mit einigen Punkten dass es garnicht schlecht aussieht.
Anhang 94824
Überrascht bin ich über die sehr gute Korrektur und die Schärfe bis in die Bildecken bei voller Öffnung. Auch CA ist für mein Verständnis recht gering. Da gibt es schlimmere Kameraden.
Und der Nahbereich, leider nur 1 Meter ?
Anhang 94825

Anhang 94826

Ich hoffe dass der kleine Beitrag nicht gelangweilt hat und es Anregung gibt auch alte Schätzchen wieder ans Licht zu befördern.

LG Peter

Zitat:

---

Zitat von Peter-1

....
Und der Nahbereich, leider nur 1 Meter ?
....

LG Peter

---

Ja, weniger als 1 Meter wird das nicht werden... :lol:

Liegt daran, dass der Meßsucher die Rück-Kopplung mit dem Objektiv hatte, damit Sucherbild und synchronisierte Umlenkungen des Hilfs-Spiegels zur Einspiegelung des Mischbild korrekt durchgeführt werden konnte.

Um diese mechanische Begrenzung aufzuheben und die optisch erzielbare Naheinstellgrenze herab zu setzen, hilft nur die Verschiebung des gesamten optischen Systems, also des gesamten Objektivs mit einem variablen Zwischenring.
Mein Contax Adapter in Verbindung mit dem VNEX short als Unterbau sorgt für genau diese Herabsetzung der unteren Naheinstellgrenze, dadurch das er sich um bis zu ca. 9mm stufenlos herausdrehen läßt und somit das gesamte Objektiv um diese Strecke vom Sensor entfernt.

Dadurch kommen diese Objektive in einen Nahbereich, wie wir es von "normalen" Objektiven" gewohnt sind.

Mit einer starren, an die mechanischen Vorgaben gebundenen Adapter bleibt es eben bei der Nahgrenze, die durch die Meßsucherkupplung vorgegeben war. Daran wird sich mit Deinem Adapter nix ändern.



LG
Henry

Hallo Henry,

das ist mir gut bekannt. Aber wenn es richtig nah werden soll dann greife ich vielleicht sogar zum Mikroskop :eek:
Das Sonnar 135/4 schafft es sogar nur bis 1,5 Meter. Aber auch hier habe ich gestaunt, was die alte Linse noch kann.
Anhang 94836

Anhang 94837

Beide Aufnahmen Blende 4 in 1,5 Meter Abstand - freihand.

Schönen Sonntag
Peter
