Zeiss Tessar 50mm f/2.8 Zebra Zusammenbau

H) Gemeinde,

mutig geworden durch meine letzte Demontage-Reinigung-Schmierung-Montage einen Tessars (allerdings eines anderen) und ein wenig angefixt von den alten Gläsern habe ich mich an das nächste gewagt. Dieses Mal eins in der Zebra Version (9048655).

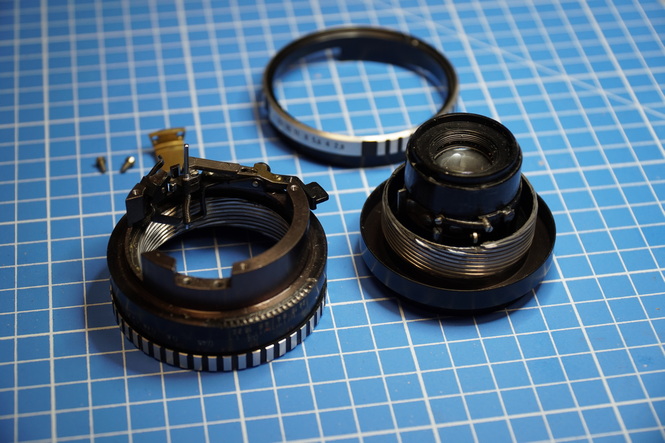

Anhang 88219

Das Teil kam hier quasi Bewegungsunfähig an (Focus). Also zerlegt, gereinigt, alles flutscht wie es soll, aber trotz dem ich alles haarklein notiert und fotografiert habe, habe ich beim Zusammenbau einen Klemmer im Kopf...

Ich bin nicht sicher, ob wirklich alles vorhanden war, die Kugel für den Blendenklick fehlte nämlich auch, war also schon jemand vor mir drin.

Weiß zufällig jemand den Durchmesser der Kugel oder kann nachmessen?

Also beim Zusammenschrauben des Mittelteils (auf dem Foto rechts) und dem Außenteil (auf dem Foto links) kann ich alles sauber zusammensetzen, Blende öffnet und schließt in allen Varianten, wie sie soll. Fokussiere ich, kann ich von Unendlich bis kurz vor 35 cm drehen, danach, fällt das Innenteil heraus.
Es ist, als ob der Anschlag zu dieser Seite fehlt, oder ich eine halbe Runde zu weit außen bin.. Aber ich sehe nix, was fehlt. Und es gibt bei diesen Model auch nicht viele Möglichkeiten an welcher Stelle man das Zusammenschrauben beginnen könnte.

Gefühlte 100x zusammengebaut.... ich lege es jetzt erst mal in die Ecke und mach mir nen Kakao mit Schuss....:donk

Ich muss da irgendwo einen Denkfehler haben.

Hat jemand nen Tipp?

yakini

Schau mal im abgenommenen Blendenring nach, dort findest Du mit Sicherheit ein kleines Loch, wo es eine Feder und eine Kugel geben sollte oder gab. Vielleicht klebt dort auch noch alles an Ort und Stelle im Fett.

Auf jeden Fall aber kannst Du dort den benötigten Kugeldurchmesser ermitteln, denn solche Konstruktionen bestehen aus einem sogenannten "federnden Druckstück"... also einer Kugel mit Federandruck.

Kann halt auch sein, dass Dir beide Teile beim Abnehmen des Blendenrings versprungen sind. Manchmal bekommt man das überhaupt nicht mit und dann saust das Teil im Zimmer herum.

Der Part gegen den die Kugel von der Feder gedrückt wird, ist der Bereich wo die Kerbungsleiste zu sehen ist. So kommen halt die "Blendenrastungen=Blendenklicks" zustande.

Die Begrenzer- Mimik bei diesem Objektiv kenne ich aus der Erinnnerung heraus nicht mehr.

LG
Henry

Ist schon ein bisschen her das ich ein Zebra Tessar offen hatte, bin mir aber fast sicher das dort die "Kugel" bereits fest im Ring für die Blendenverstellung sitzt.

Wenn dir der Tubus im Nahbereich raus rutscht hast du ihn etwas zu "spät" eingefädelt!?
Gruß Jürgen

Zitat:

---

Zitat von hinnerker

Schau mal im abgenommenen Blendenring nach, dort findest Du mit Sicherheit ein kleines Loch, wo es eine Feder und eine Kugel geben sollte oder gab. Vielleicht klebt dort auch noch alles an Ort und Stelle im Fett.

Auf jeden Fall aber kannst Du dort den benötigten Kugeldurchmesser ermitteln, denn solche Konstruktionen bestehen aus einem sogenannten "federnden Druckstück"... also einer Kugel mit Federandruck.

Kann halt auch sein, dass Dir beide Teile beim Abnehmen des Blendenrings versprungen sind. Manchmal bekommt man das überhaupt nicht mit und dann saust das Teil im Zimmer herum.

Henry

---

Ja, ich weiß wo Feder und Kugel hingehören und sie waren in dem Fall beide nicht da. Das war auch vorher schon zu hören, bzw. nicht zu hören, die Blende war leichtgängig ohne Klicks.

Solche Federn habe ich in manchen Objektiven auch schon durch Gummi ersetzt, ein winziges Stück von einem normalen Haushaltgummi, genau auf die Länge (oder besser Kürze) geschnitten, dass die Kugel weit genug in die Rillen gedrückt wird.
Kugeln gehen schlechter zu ersetzen. Meine Tochter brachte mich eben auf die Idee mal eine Tintenpatrone zu schlachten... mal schauen, wie groß die Kugel ist. Bei Ebay habe ich welche ab 1mm gefunden, aber meist viel zu viele in einem Gebinde.

Die Kugel ist aber das kleinere Problem... erst muss ich es mal in der Richtigen Stellung zusammenbekommen, so das der Focus in beide Richtungen bis zum Ende funktioniert.

Zitat:

---

Zitat von gdh1

I

Wenn dir der Tubus im Nahbereich raus rutscht hast du ihn etwas zu "spät" eingefädelt!?
Gruß Jürgen

---

..weißt du noch, ob du beim Einschrauben des Tubus die Mechanik mit der Wippe, die zu dem kleinen Hebel außen führt und den Stift, der am Ende hinten herausragt mit seiner Feder schon drauf hattest, oder hast du das danach montiert?
Da scheint mir das Problem zu liegen, wenn das drin ist, habe ich viel weniger Möglichkeiten zum anfädeln. Es aber hinterher einzubauen braucht Kinderhände :-)
