Linsen reinigen Sigma Mini-Wide 28mm

Hallo zusammen,

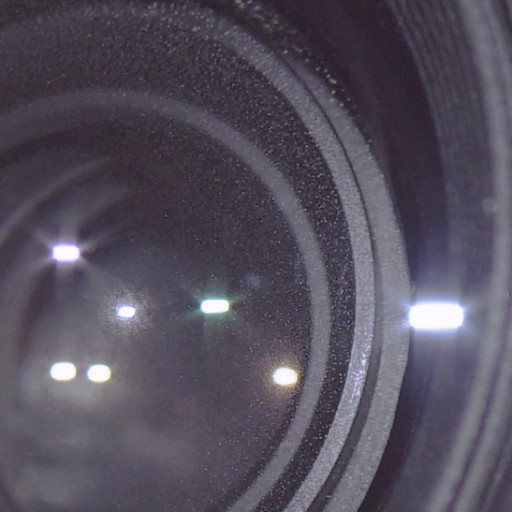

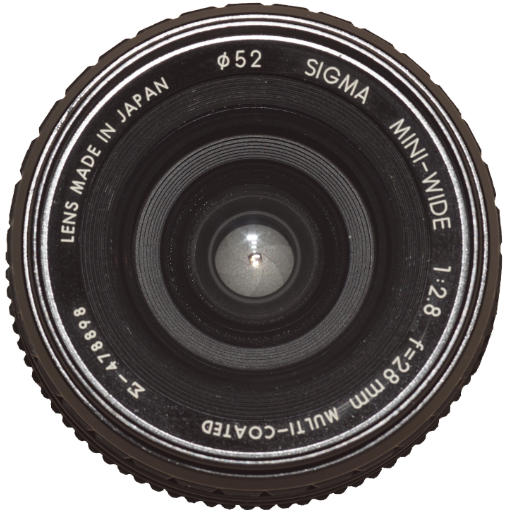

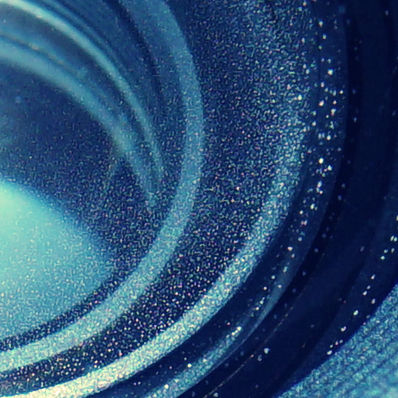

ich habe mir relativ günstig ein Sigma Mini-Wide 1:2.8 28mm MD gekauft. Äußerlich sieht es gut aus. Allerdings fiel mir bei den Fotos ein Problem auf. Die Bilder waren etwas verwaschen und kontrastarm. Gegen das Licht fielen mir dann viele kleine Sprenkel auf einer der inneren Linsen auf. Ich denke es ist kein Pilz sondern eher eine Flüssigkeit.

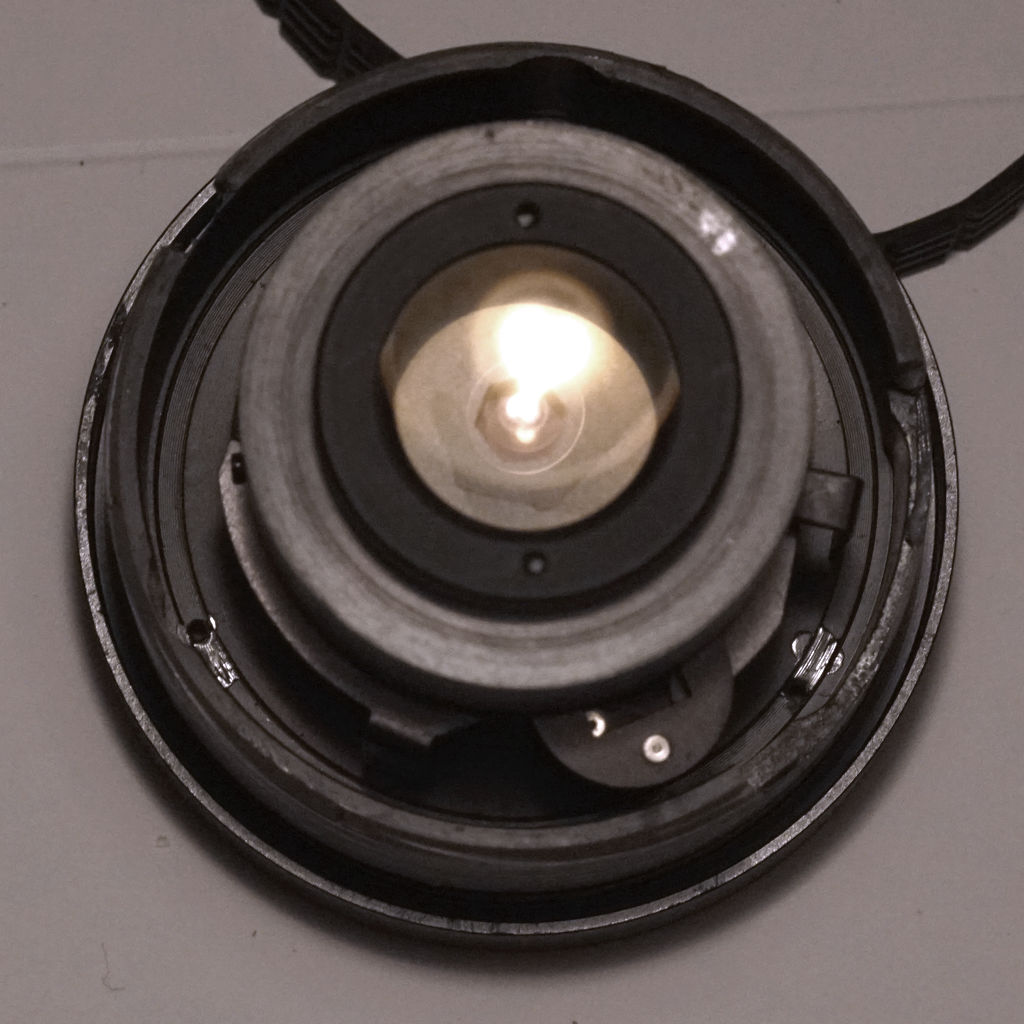

Da von außen nichts zu machen schien, habe ich versucht das Objektiv zu zerlegen. Mit mehreren Anläufen und Irrwegen habe ich nun den gesamten hinteren Teil entfernen können. Ebenso die kleineren Linsen vor den Blendlamellen. Die Verunreinigung war dort nicht zu finden. Also muss ich an die vorderen Linsen rankommen. Leider sind diese scheinbar fest in einem eigenen zylindrischen Gehäuse befestigt. Dies ist drehbar, dennoch fest mit dem vorderen Teil des Objektivs verbunden. Dieser Teil scheint auch in einem Guss mit dem Brand Ring verbunden zu sein.


Wie könnte ich an die vorderen inneren Linsen heran kommen?

Anhang 64928Anhang 64929Anhang 64930Anhang 64931Anhang 64932

Zuerst einmal ein herzliches Willkommen hier im DCC :lol:

Nun zu Deinem Anliegen:

Die Hinterlinsen kannst Du mit einem Spannwerkzeug öffnen, indem Du die Spitzen des Werkzeugs in die zwei Vertiefungen einführst und dann den Ring rausdrehst.

Für die Vorderlinsen müsstest Du mal einen passenden Gummistopfen nehmen, und schauen, ob sich der Ring mit dem Schriftzug lösen lässt.

Hallo,
ich habe ebenfalls einen Sigma mini-Wide 1:2.8 28 mm. Vor kurzem habe ich es erstanden. alles ist soweit OK, nur das Gewinde für Einstellung von Entfernung / Schärfe ist recht leichtgängig und klackt leise bei RDrehrichtungwechsel. Auch entlang der optischen Achse des Objektives kann ich das vordere Teil minimal, aber doch bewegen, es ist geschätzt 0,1 mm oder gar weniger.

Wie ist die Reihenfolge des Zerlegens von dem Objektiv bis hin zu dem Schraubengewinde? Oder gibt es eine Möglichkeit, ohne detailliertes Zerlegen das Gewinde zu erreichen und womit kann man es "enger" machen? Gibt es eine Einstellmöglichkeit oder bleibt nur ein Hochtemperaturfett? Darf das Gewinde überhaupt mit einem Fett in Berührung kommen?
Ich habe noch nie ein Objektiv auseinandergenommen und würde mich über einen Algorithmus (oder/und eine detaillierte Querschnittzeichnung) sehr freuen.
Weil ich ohnehin alle meine Reparaturschritte fotografiere, werde ich gerne berichten :-)
Vielen Dank im Voraus!
Peter

Weil ich eben nich so versiert bin, möchte ich noch fragen, gibt es irgendwo eine Zeichnung, wie das Objektiv aufgebaut ist (bzw. Schnittzeichnung)?
Wenn ich es richtig verstanden habe soll es so laufen:
1. Vordere https://www.digicamclub.de/images/mi...lossarlink.gif Linse ausbauen
2. hintere Schrauben lösen

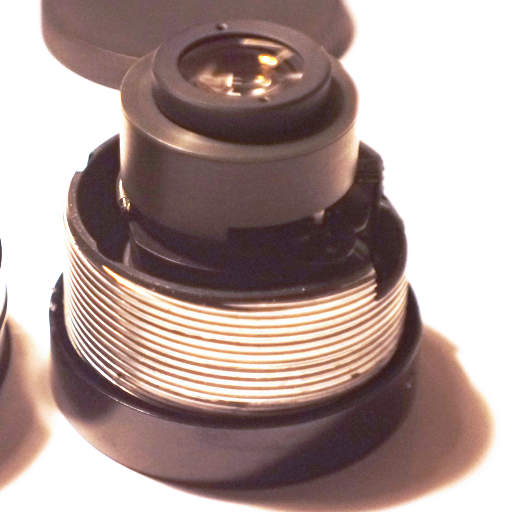

3. die innere Konstruktion im Ganzen herausnehmen, wie auf dem einem Bild.
Und ich glaube, dies umlaufende Gewinde ist das Focus-Gewinde.

Mir fehlen die Schritte, wie ich dazu komme, das Gewinde für Focus freizulegen und dann - wie montiere ich es korrekt zusammen.
Und woraus besteht das Gegengewinde - auch so eine Schnecke, oder Bolzen?

Die Linsen sind sauber, daher möchte ich so wenig wie möglich auseinanderbauen.


Ihre Antwort würde mir sehr helfen

Vielen dank im Voraus.

Mit besten Grüßen

Peter
