Reparatur Meyer Optik Görlitz Orestor 2,8/100 mit Vorwahlblende

Hallo,

in meinem Fundus haben sich nun zwei unterschiedliche Meyer Optik Görlitz Orestor 2,8/100 angefunden, die beide einer Reparatur und Pflege bedurften.

Anhang 43596

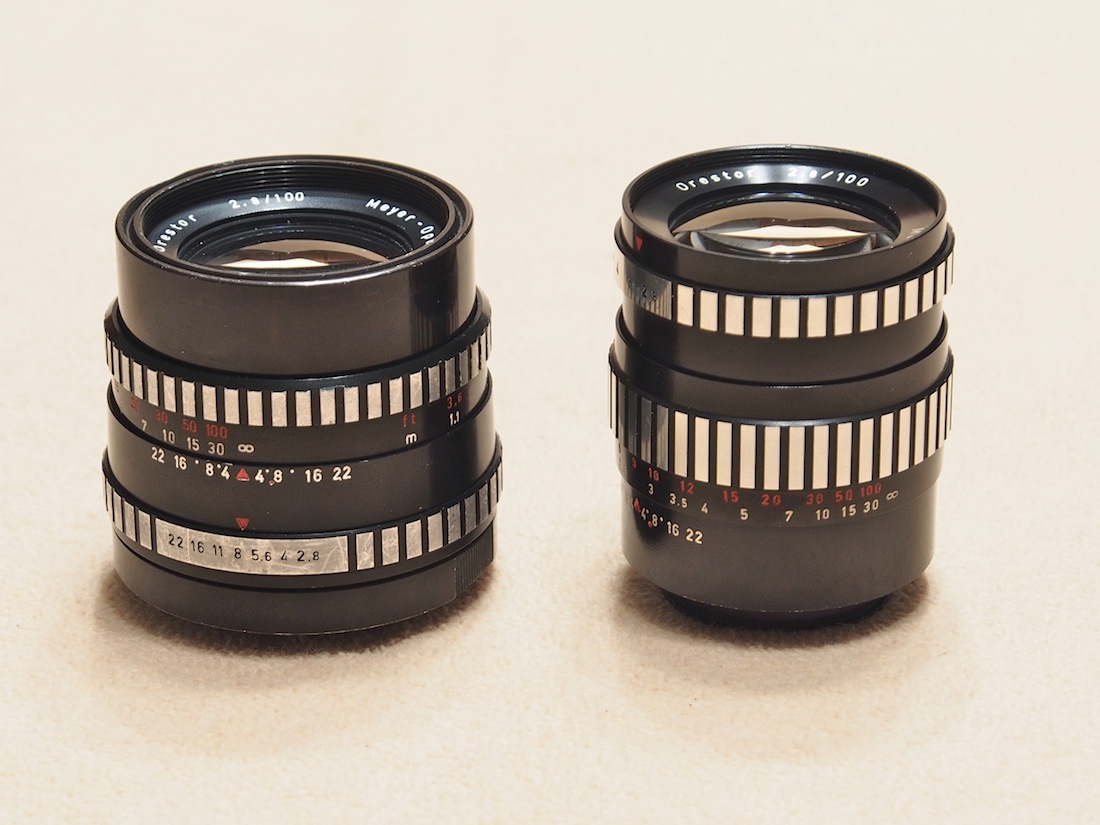

Das links abgebildete Orestor 2,8/100 mit Druckblende und M42-Anschluß habe ich in einem anderen Beitrag schon reparaturmäßig vorgestellt.
Das rechts abgebildete Orestor 2,8/100 mit Vorwahlblende und Exa-Anschluß stelle ich nun hier vor:

Anhang 43597

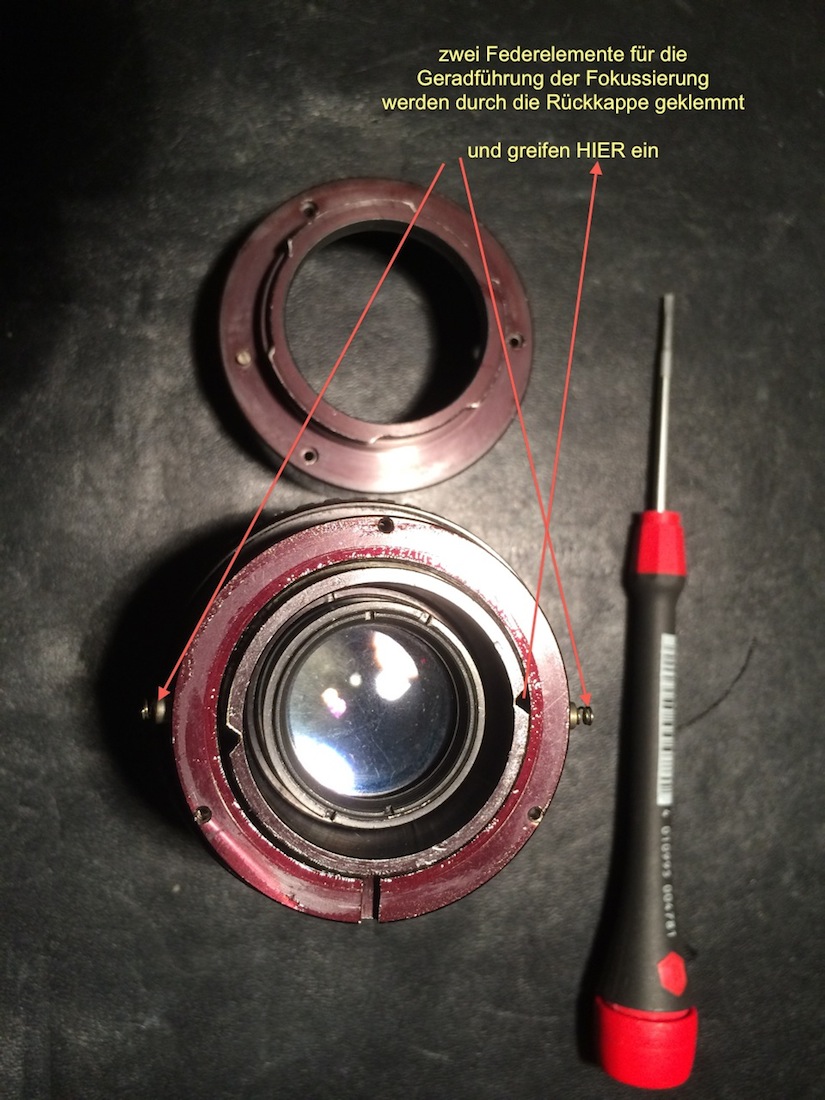

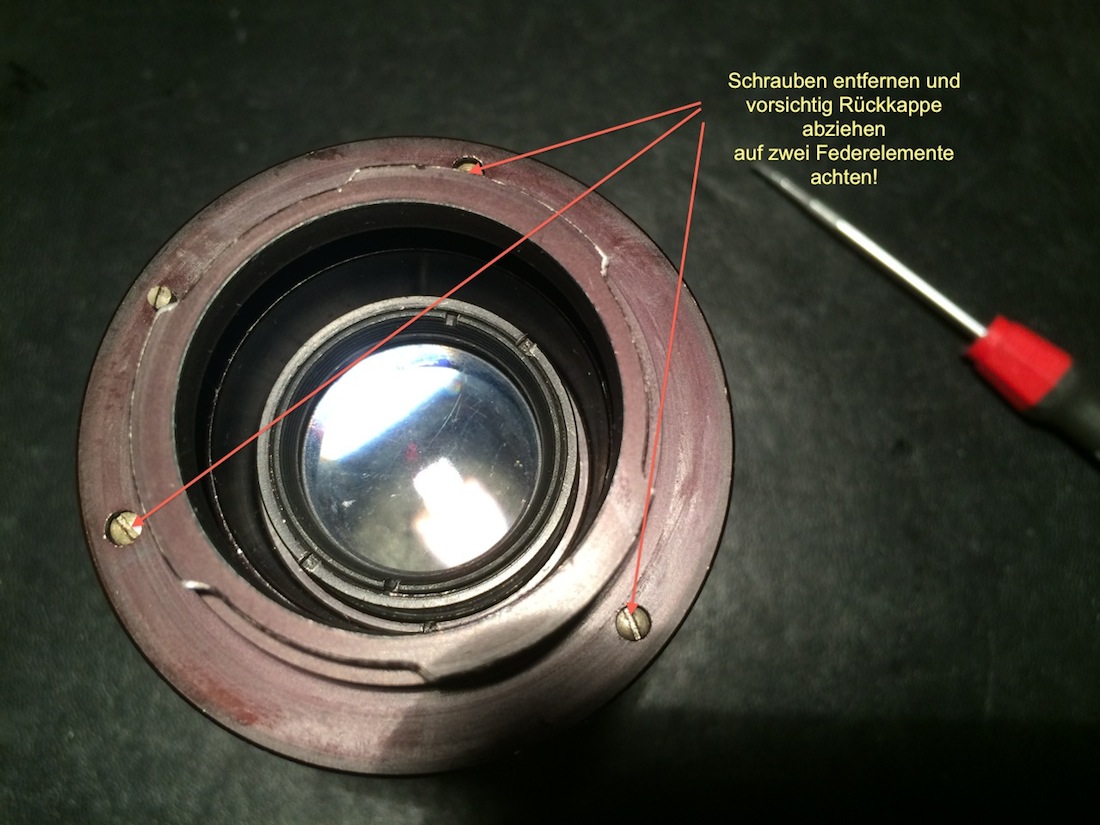

Schrauben entfernen und vorsichtig die Kappe abnehmen, Federstifte darunter!

Anhang 43598

Anhang 43599

Anhang 43600

Anhang 43601

Anhang 43602

Anhang 43603

Anhang 43604

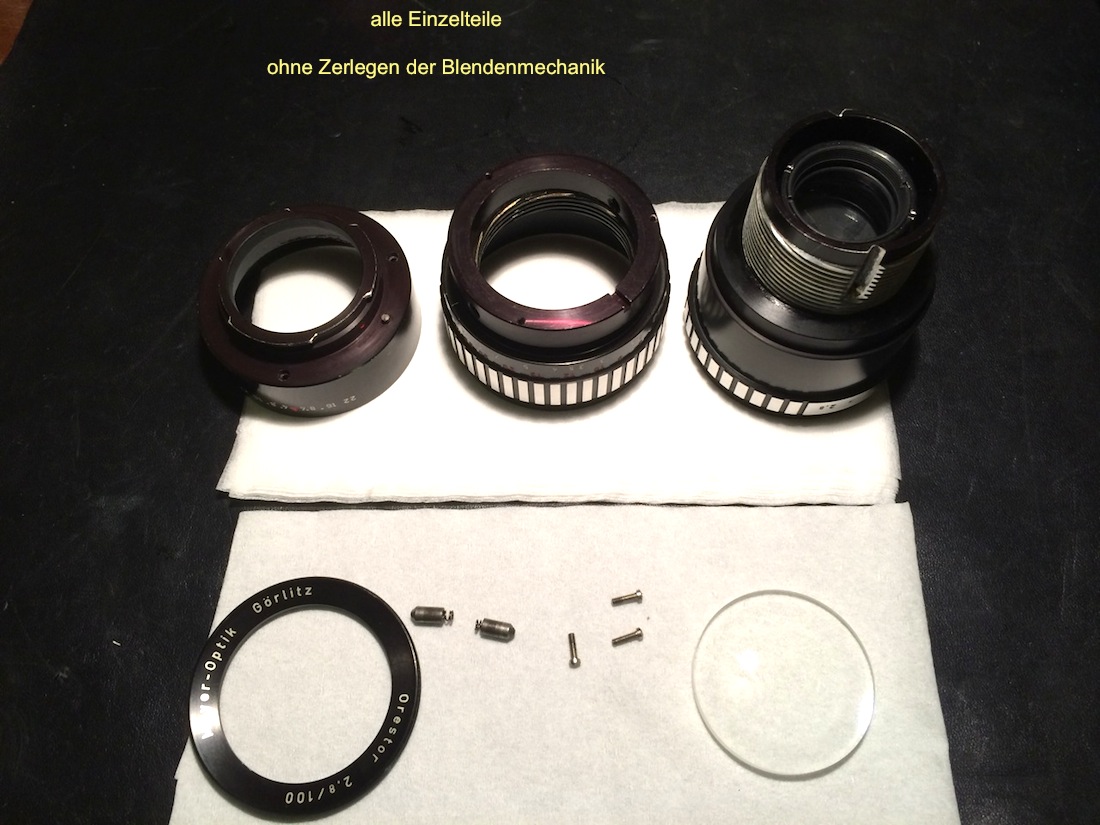

Ich denke die Erklärungen in den Bildern bedürfen keiner weiteren Texterklärung, das Objektiv ist einfach aufgebaut und gut geeignet für "Anfänger" dieser Materie. Man kann kaum etwas falsch machen!

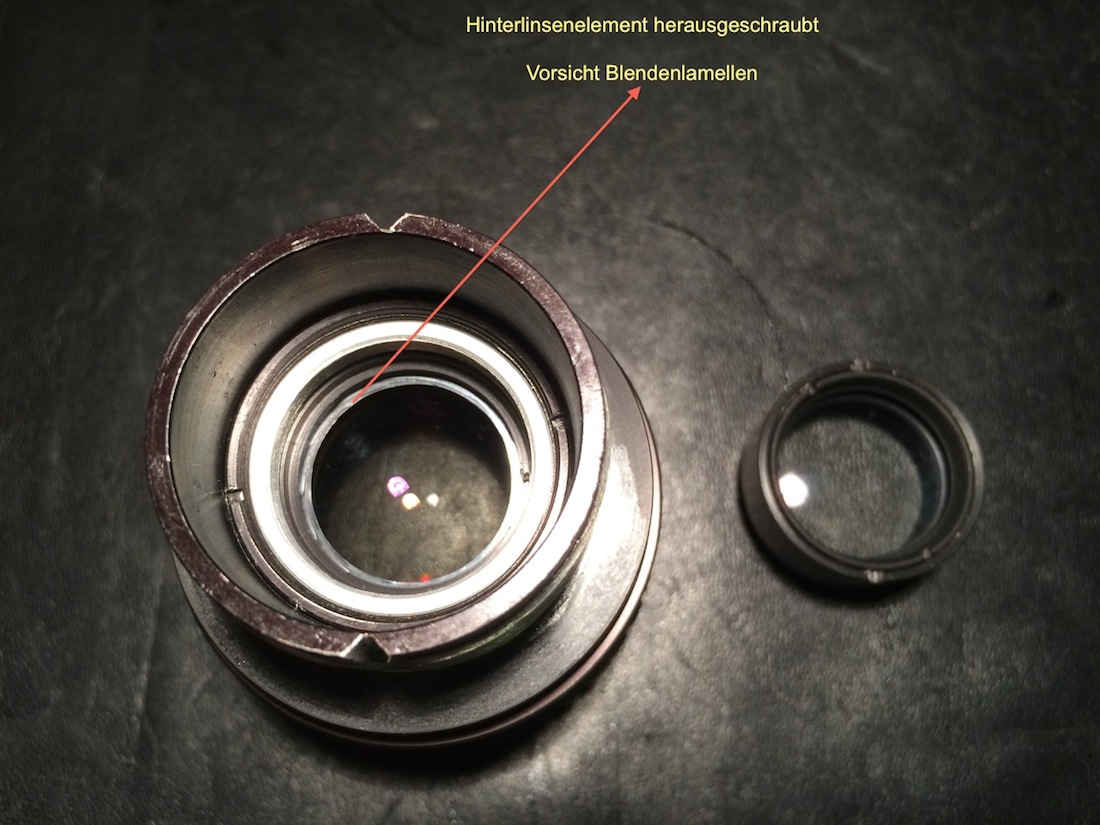

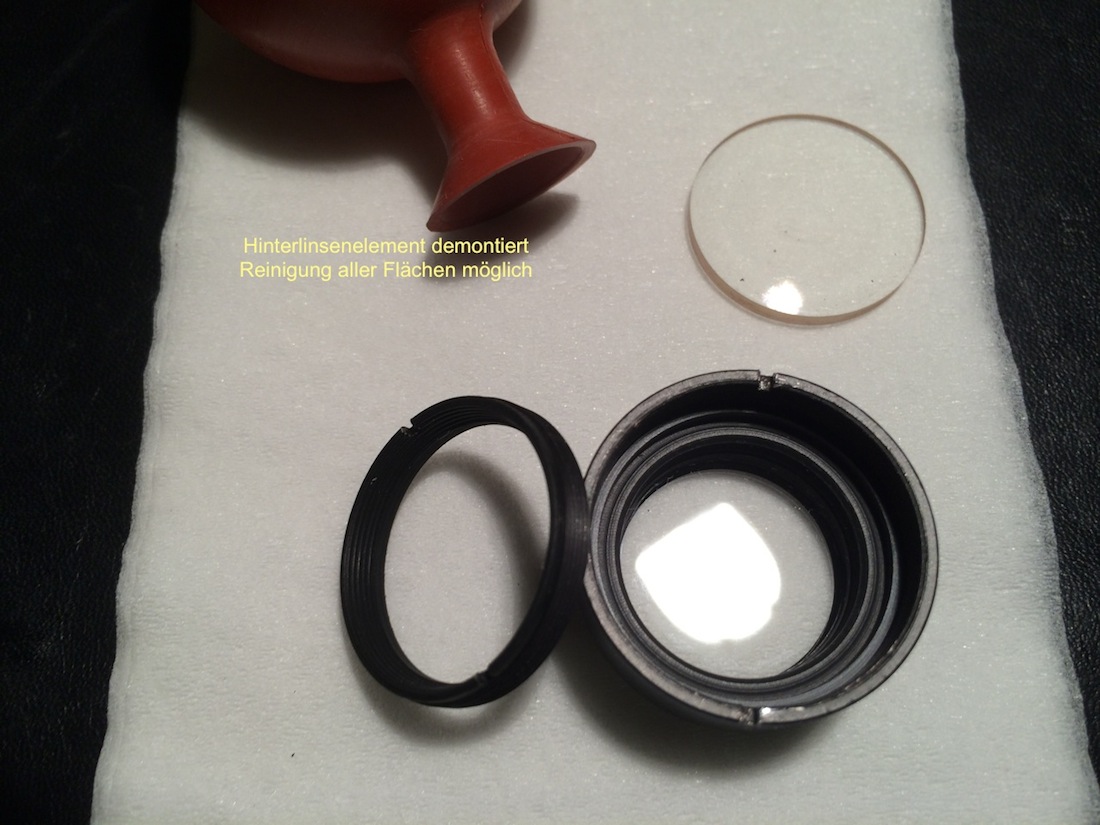

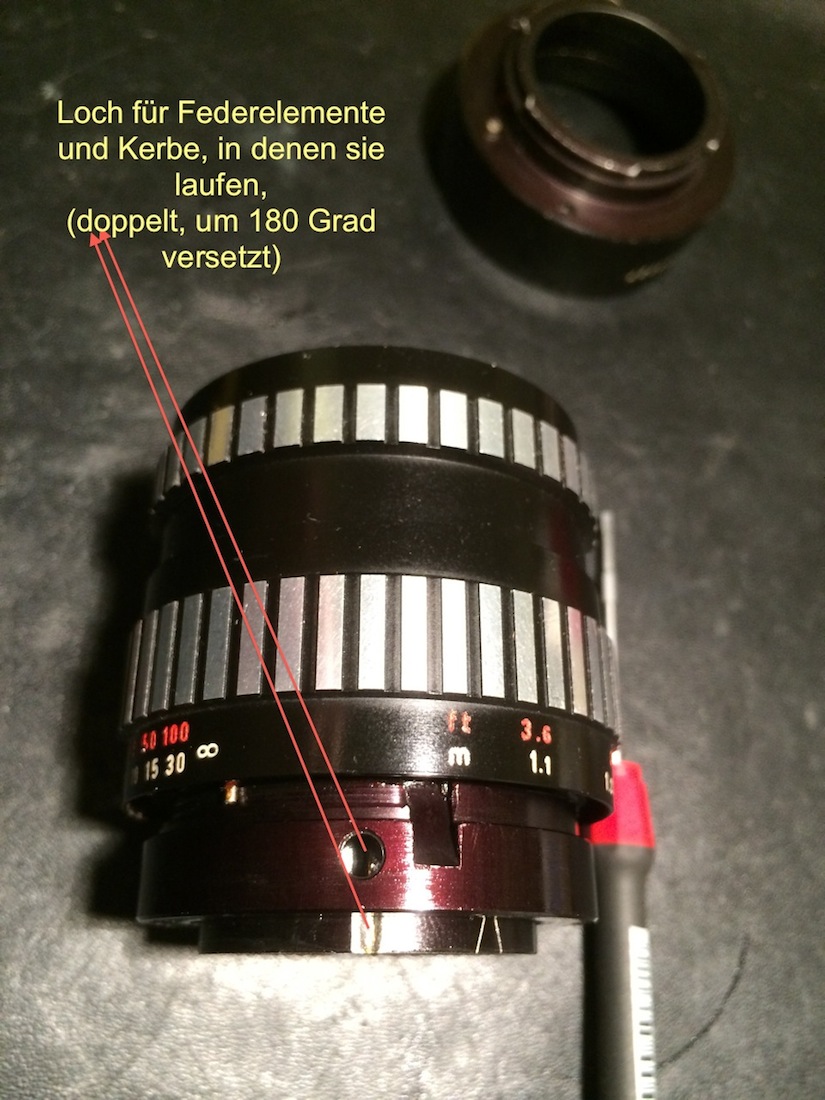

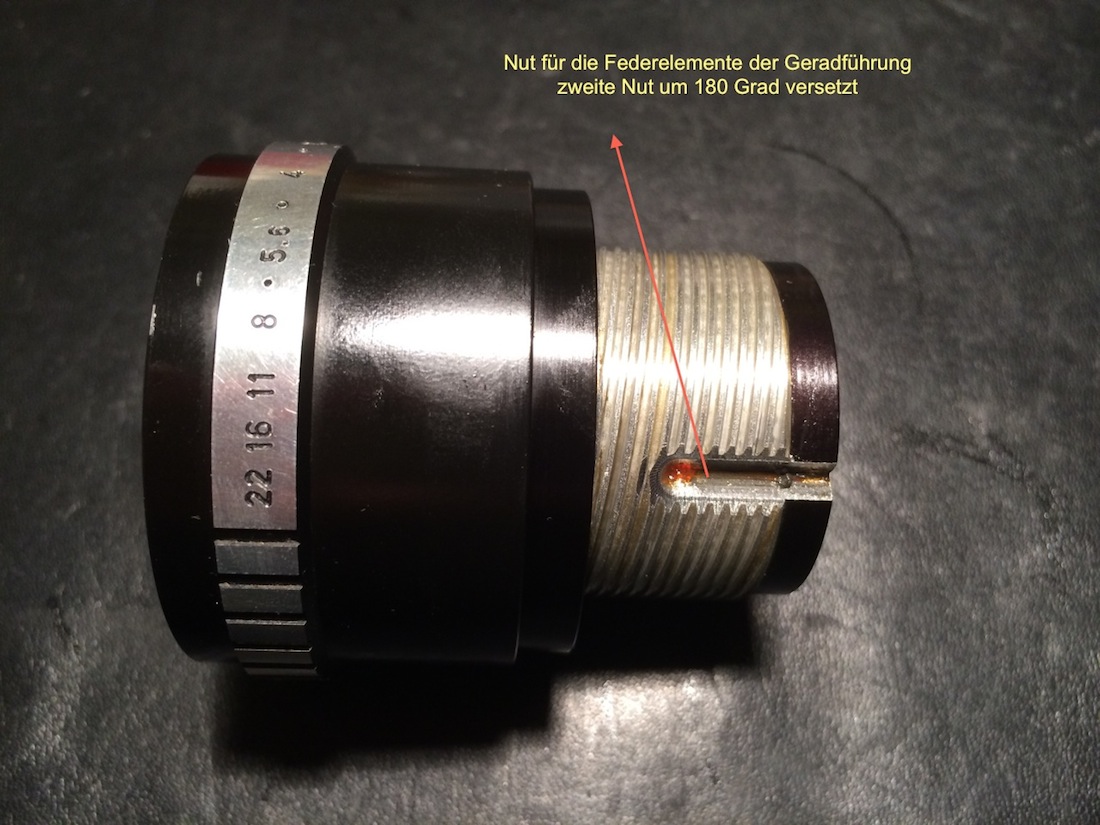

Und dennoch als ich dieses Objektiv kaufte war der Blendenring um 180 Grad versetzt, die Fokusschnecke falsch eingefädelt (und dies ist hier sooo einfach über die Stifte rechts und links!!) und die demontierbare Hinterlinse von innen schmutzig, also zwischen den beiden Linsen, die eigentlich verschraubt sind.

Viel Freude beim Lesen und reparieren.

Jürgen

Der Postbote hat mir heute so ein rechtes Exemplar gebracht. Es sieht etwas abgerockter aus als erwartet und die roten Pfeile von Fokus- und Blendeneinstellung stehen nicht auf der selben Seite. Da war wohl ein Bastler dran. Nach der Anleitung hier, könnte ich mir das aber in einer ruhigen Minute mal anschauen und gleich noch etwas Staub zwischen den Linsengruppen entfernen. :yes: Sonst funktioniert nämlich alles.
