Meyer-Optik Görlitz Helioplan 1:4,5/75 adaptiert

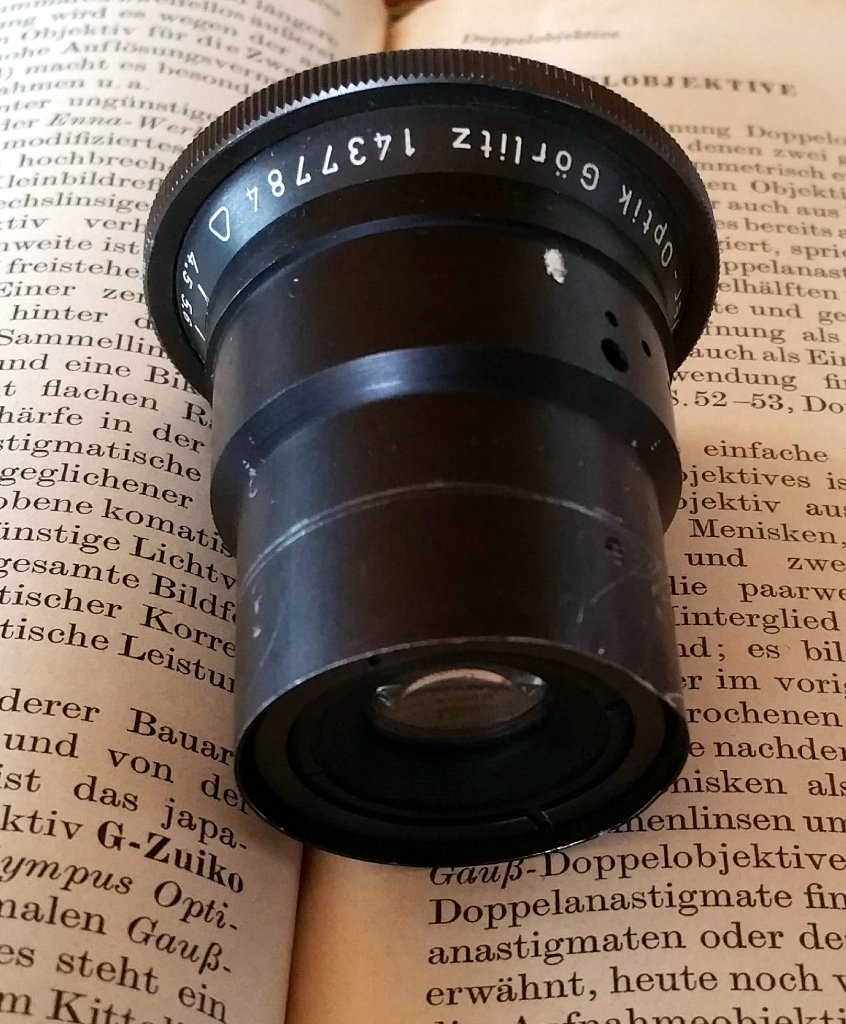

Dieses Objektiv (besser Objektivrumpf) war ein Beifang, den ich nun auf M42 adaptiert habe.

Hersteller: Meyer-Optik Görlitz
Linsenanordnung: 4-Linser (Doppelobjektiv). Das Linsenschema ist auf Bild #1 zu sehen.

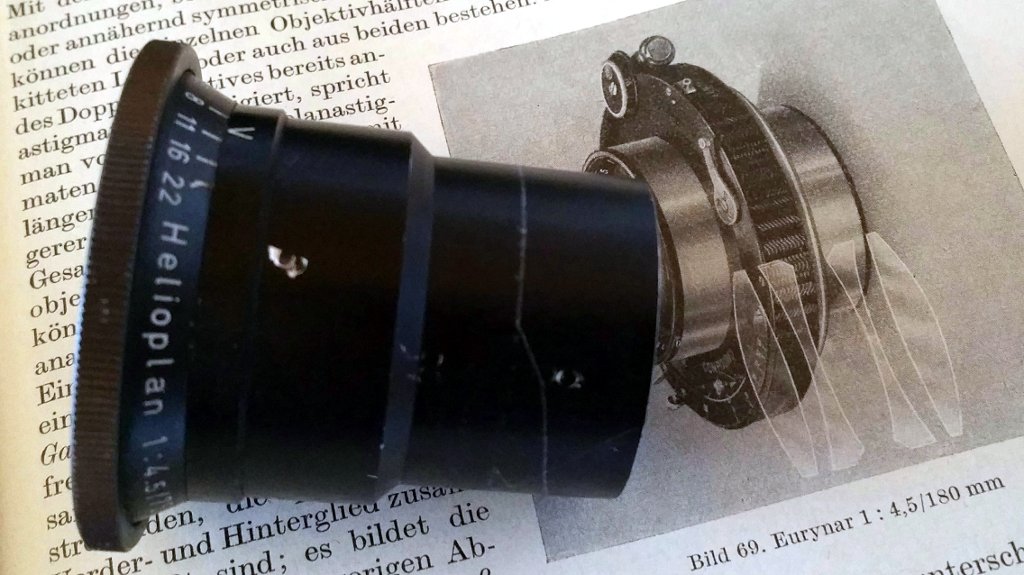

Bezeichnung: Helioplan 1:4,5/75
Blendenbereich: 4,5-22
Anzahl Blendenlamellen: 14
Seriennummer: 1437784 (vielleicht kann ein Leser herausfinden an welcher Kamera/Objektiv dieser Objektivrumpf verwendet wurde, Laut Dr. Brandt "Das Photoobjektiv" könnte es an einer Autofoc, Multifoc IIa bzw. Multifoc III verbaut worden sein)
Designer/Berechner: Roeschlein

#1:
Anhang 41353

#2:
Anhang 41355

#3:
Anhang 41356

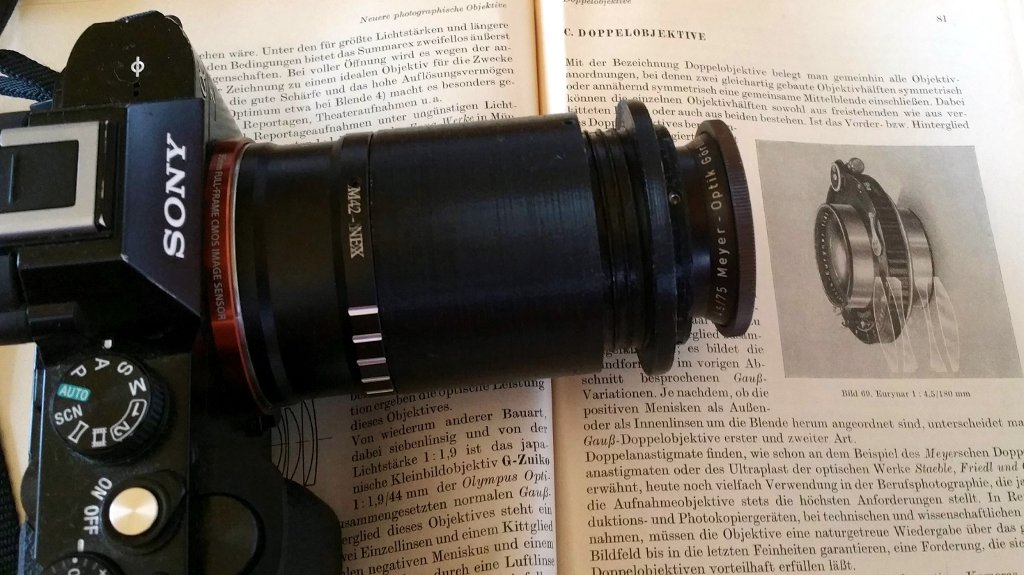

#4: Adaptierung an der Sony A7
Anhang 41357

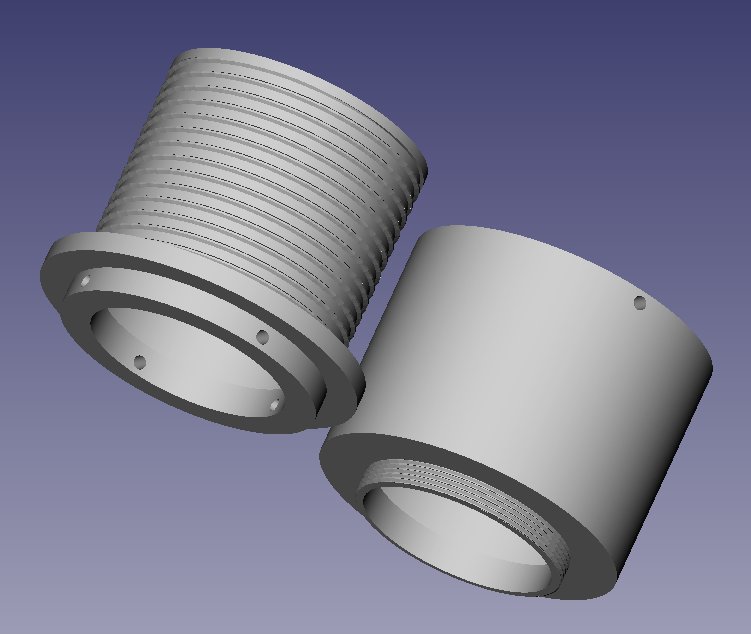

CAD Modell für den 3D Ausdruck:
Anhang 41358

Das Objektiv ist am Innentubus mit 4 3mmx3 Gewindestiften befestigt. Der Innentubus hat ein eingängiges Gewinde mit der Steigung 3 und wird mit einem 3mmx3 Gewindestift fixiert der gleichzeitig auch die Führung für den Innentubus übernimmt.

Der Wulst am Anfang des Innentubus dient der Fokussierung (hatte ich beim Prototyp doch glatt vergessen :ugly1:)

Was ist noch zu optimieren. In der nächsten Version werde ich die Fokusierhilfe noch rändeln (mit Rillen versehen) und das Gewinde des Innentubus 4-gänig ausführen. (sonst kurbelt man sich ja einen ab). Damit kann ich auch den Innentubus mit 4 Gewindestifte fixieren, was auch der Stabilität dient.
Des weiteren kann ich auch noch die Wanddicke des Außen- und Innentubus verringern, was den Druckkosten (weniger Material) und der Druckzeit zugute kommt.

Da ich mein CAD Modell voll parametrisiert habe, muss ich nur noch 2 Zahlen (Durchmesser an der Befestigung und den U-Punkt) eingeben, das ganze wird dann automatisch berechnet (Dauer ca. 1 Std). Der Ausdruck dauert bei 0.2mm Schichtdicke ca 6 Stunden. Materialkosten sind so um die 1,20 EUR.

Bilder dieser Adaption mit verschiedenen Bodies folgen nach und nach hier in diesem Thread.

Hallo Bernhard!
Danke für die Vorstellung!
Laut Hartmut Thieles Fabrikationsbuch Meyer-Optik stammt dein Heliplan aus dem Jahr 1954 unter Fassung steht da "Vergrößerung"

Henry hat auch schon ein Helioplan 1:4,5 75 adaptiert:

http://www.digicamclub.de/showthread...l=1#post174926

Das sieht ganz anders aus (viel kleiner als mein Exemplar). Kennt jemand noch andere Bauformen?

@Henry: Befindet sich Dein Helioplan noch in Deinem Besitz? Wenn ja, könntest Du ja hier auch die Bilder einstellen, bzw. könntest Du das V-Objektiv hier vorstellen.:clapping

Zitat:

---

Zitat von GoldMark

...

@Henry: Befindet sich Dein Helioplan noch in Deinem Besitz? Wenn ja, könntest Du ja hier auch die Bilder einstellen, bzw. könntest Du das V-Objektiv hier vorstellen.:clapping

---

Die Bilder, die ich damit gefertigt habe, wurden gelöscht... der "Aufriss" lohnte sich nicht, denn dazu war das Objektiv selbst "zu langweilig". Es liegt hier in einem der Sortierkästen herum, in denen ich meine
kleinsten Objektive aufbewahre.

Wäre es etwas besonderes gewesen von der technischen Seite her, so hätte ich da längst drüber geschrieben.

Ich kann es Dir aber gern mal zur Verfügung stellen, wenn gewünscht.

LG
Henry

Zwei weitere Bilder des Objektivs an der Sony A7

#1: ISO 100, 1/200 Sek, Offenblende (4,5)
Anhang 41392

#2: ISO 100, 1/100 Sek, Blende 8
Anhang 41393

#3: 100% crop von #2
Anhang 41394


Es ist schon bemerkenswert, was diese alte Linse zu leisten vermag z.B, dass helle Stellen (hier der Schnee) nicht zu Überstrahlungen führen. Da habe ich schon ganz anderes erlebt.

Zitat:

---

Zitat von GoldMark

Es ist schon bemerkenswert, was diese alte Linse zu leisten vermag z.B, dass helle Stellen (hier der Schnee) nicht zu Überstrahlungen führen. Da habe ich schon ganz anderes erlebt.

---

Das haben aber alle alten Objektive so an sich - ist also heute DAS Feature der alten Zeit.

Es hat ein sehr gutes Bokeh,
Ich habe jetzt auch so eins. Adaptiert auf einem Helicoid mittels Zwischenring und Klebeband -- für Pentax K.


Einige Typen vom Helioplan gab es auch für Fotoapparate.

In der Zwischenzeit verwende ich auch 3D-Druck zum adaptieren.

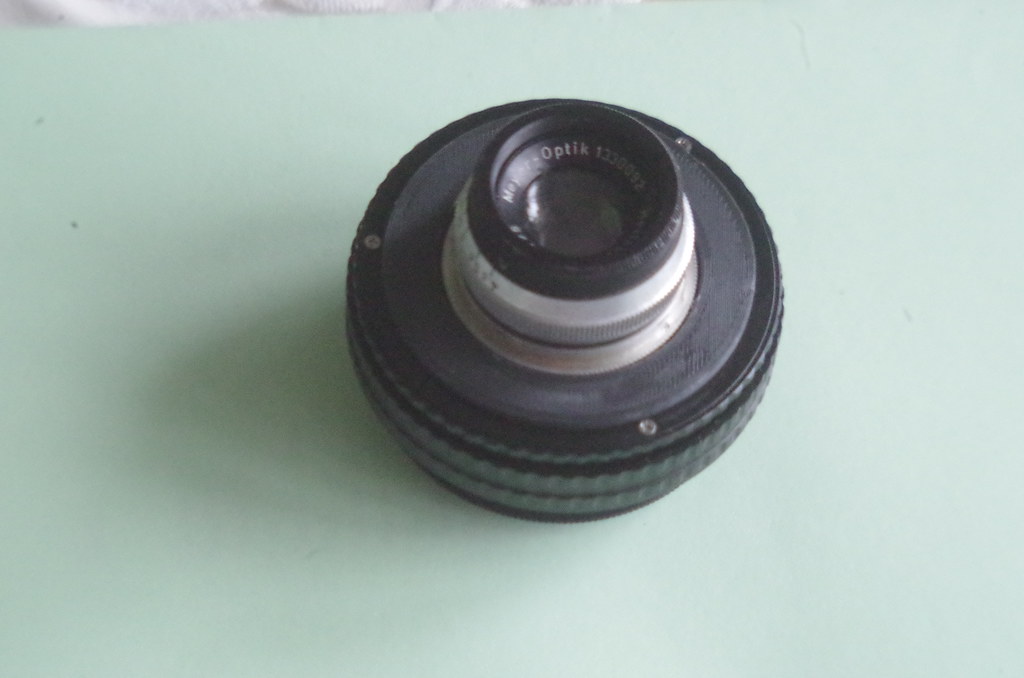

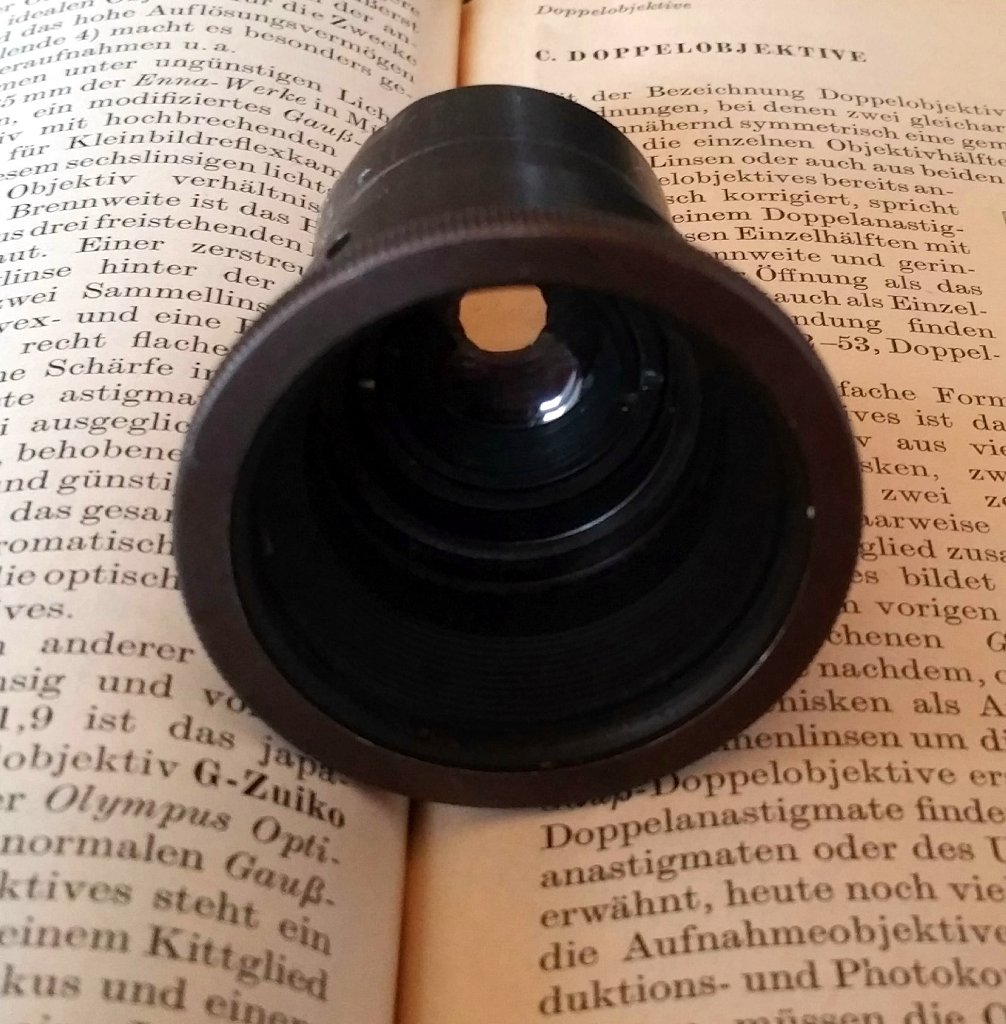

Hier meine Version des Vergrößerungsobjektivs mit 75 mm Brennweite mit 3D-Druck und Helicoid:

Anhang 135102

Beispiele:
Anhang 135103

Anhang 135104

Anhang 135105

Mit aktuellen Objektiven habe ich so ein Bokeh noch nicht geschafft.
