Vivitar 2.0/28mm AUTO WIDE ANGLE mit PK-Anschluß - Hilfe gesucht

Hallo,

diese Version des Kiron Objektivs besitzt ein vorderes Floating Element. Leider habe ich dies bei meiner ersten Demontage (ölige Blende, verschmutze Linsen) nicht genau vermessen :donk, so daß es nun evtl. nicht im korrekten Abstand zum Helicoid läuft.

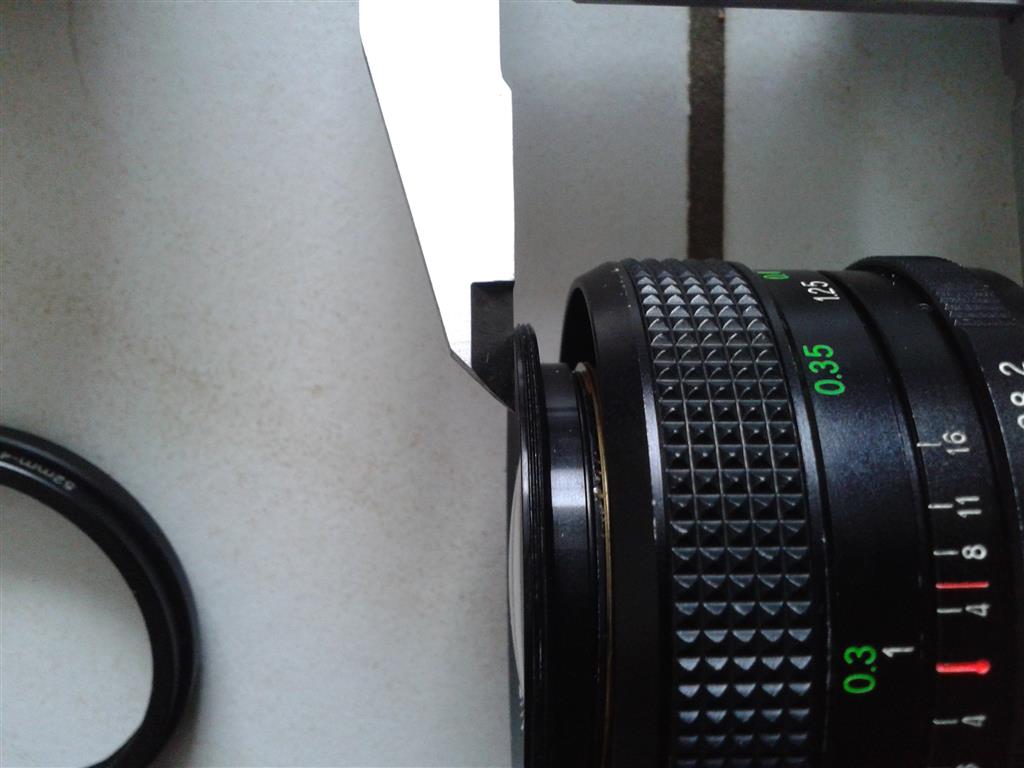

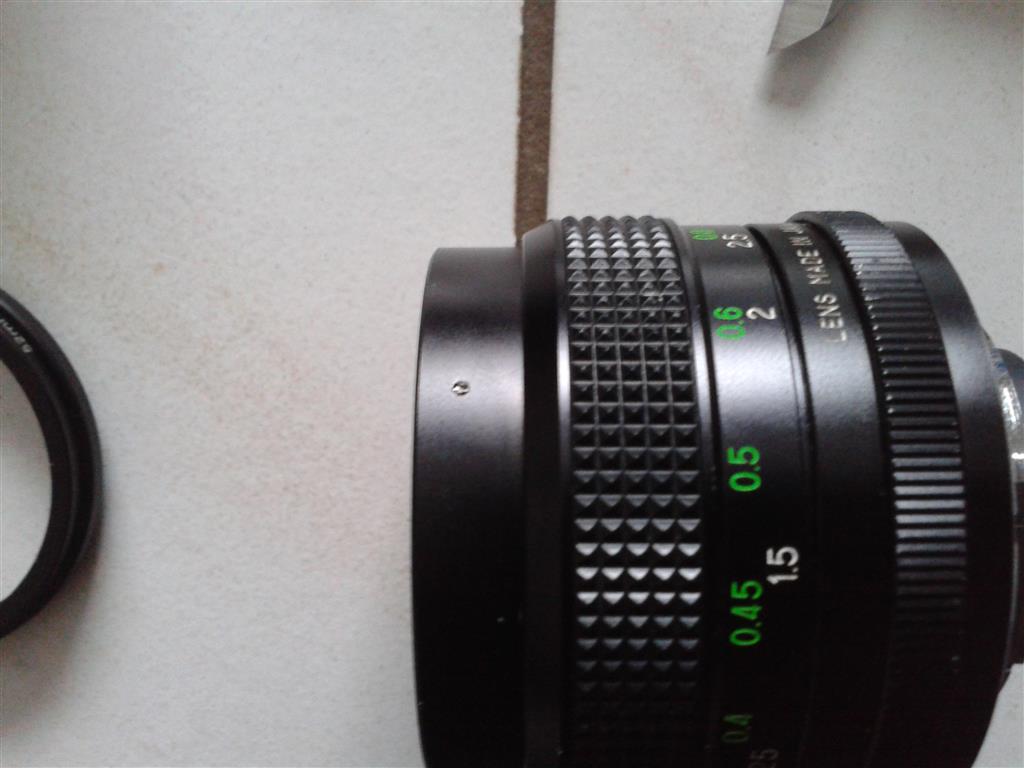

Wenn jemand genau diese Version ("AUTO WIDE-ANGLE" mit PK Bajonett) besitzt, könnte sie/er mir relativ einfach helfen. Ich beschreibe mal kurz, was zu tun wäre. Zuerst die kleine Madenschraube lösen und etwas (aber nicht ganz !) herausdrehen.

Anhang 40259

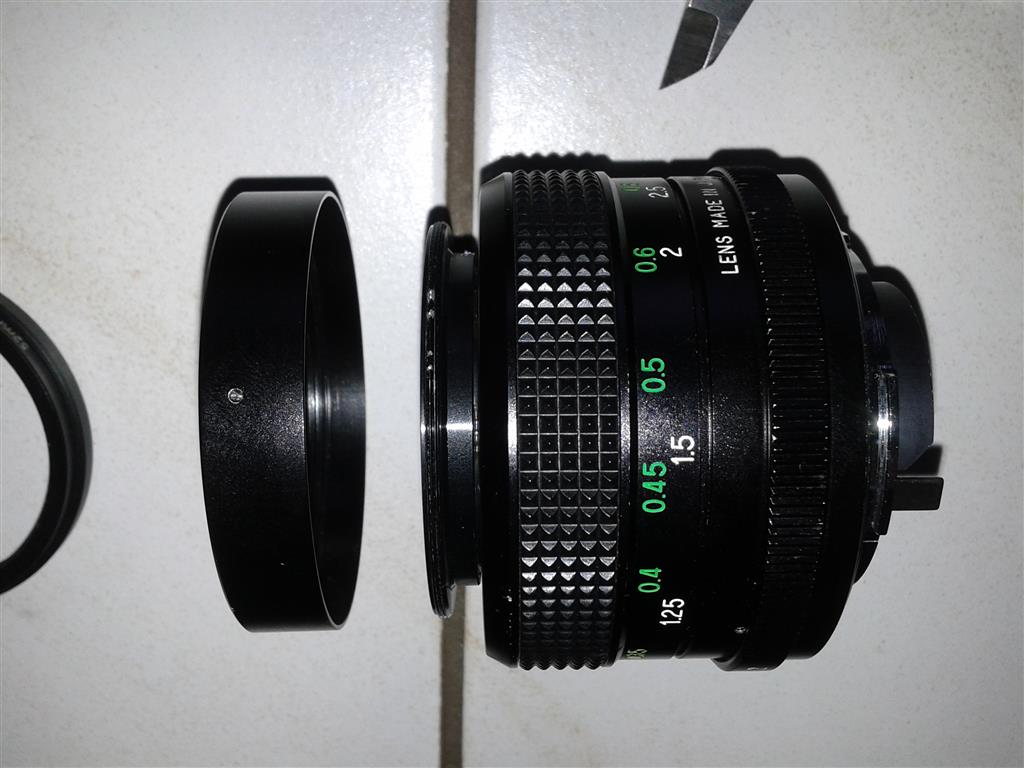

Dann den Filterring gegen den Uhrzeigersinn komplett herausdrehen.

Anhang 40260

Jetzt den Fokus auf Minimum drehen (0,3 m).

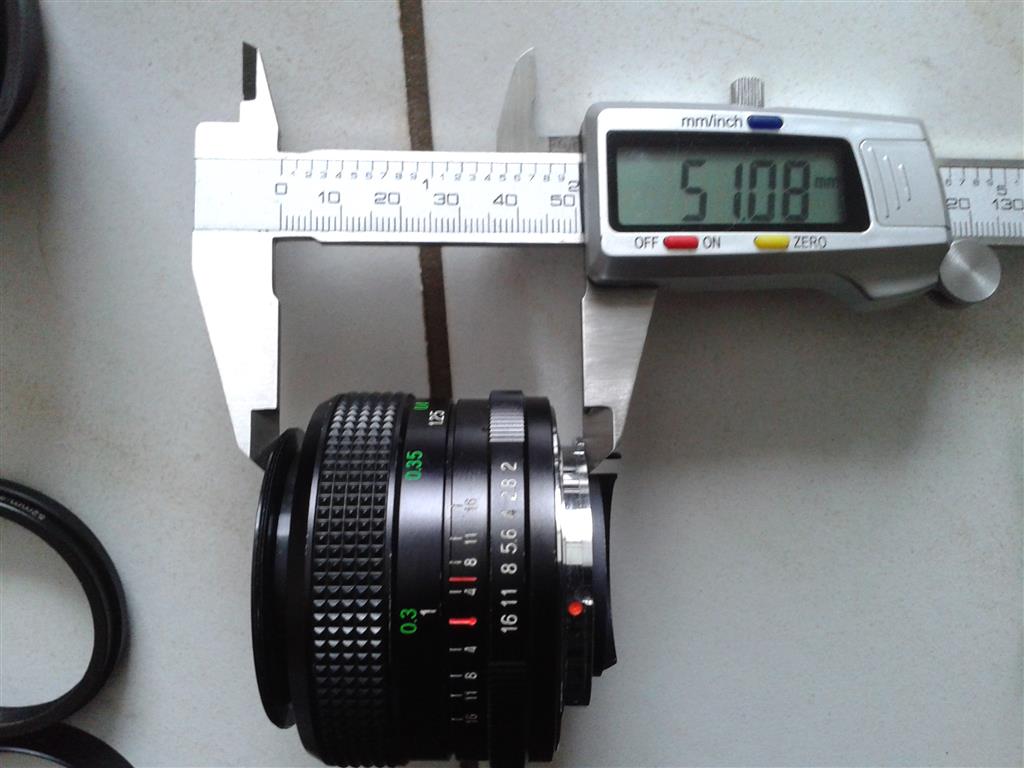

Mit einem Meßschieber nun den Abstand von der vorderen Linsenhalterung bis zum Bajonettende ausmessen:

Anhang 40261

vorn:
Anhang 40262

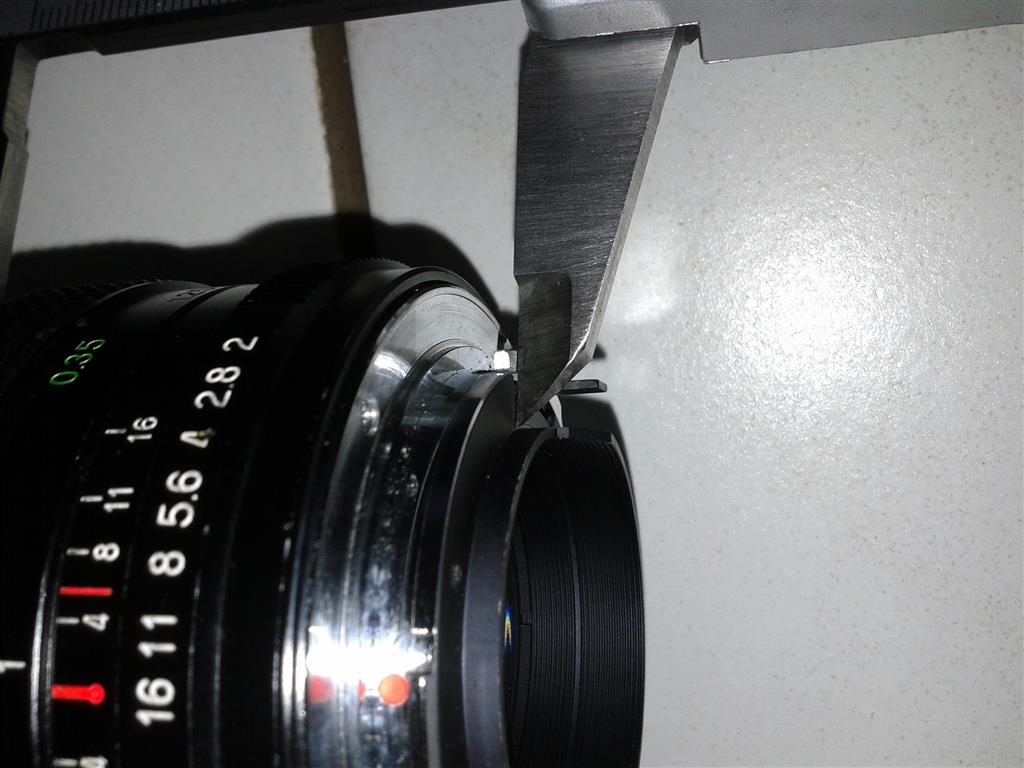

hinten:
Anhang 40263


Mit dem Wert wäre mir schon geholfen. Vielen Dank im Voraus !!! :beten:
Zusammenbau des Objektives in umgekehrter Reihenfolge.

viele Grüße
Andreas

Hi,

hat sich erledigt, habe günstig ein 2. Kiron bei xxxx erworben (auch mit öliger Blende). Werde die bebilderte Anleitung auf Nachfrage einstellen - vllt. hat ja jemand genau das gleiche Problem.

viele Grüße
Andreas

Schön, dass du einen Weg gefunden hast. Ich habe das Objektiv, aber in einer anderen Version.

Zitat:

---

Zitat von Pharma.Andreas

Werde die bebilderte Anleitung auf Nachfrage einstellen - vllt. hat ja jemand genau das gleiche Problem.

---

Hallo Andreas

Bitte mache eine Bilder-Doku von der Zerlegung !!!!

Ich habe zwar nicht die besagte Optik, aber dieser Bereich des Forums lebt von solchen Reparatur-Dokus.
Und jeder der sich die Mühe macht, eine Optik zu zerlegen, sollte uns alle dran teilhaben lassen.
Das hilft uns allen weiter und lässt so manche alte Linse länger leben.

Also in Zukunft bitte die Kamera bereithalten und die Reparatur dokumentieren !!
Hilft einem auch selber beim Zusammenbau und vielleicht muss man ja in 2 Jahren nochmal ran.
Dann kann man hier nachlesen, wie es geht.

Dieser Bereich macht dieses Forum nahezu einzigartig im Internet !!!


Altglas <- der selber gerne schraubt und dokumentiert
