Will Wetzlar Maginon 2.8/85mm Diaprojektor-Objektiv

Das Will Wetzlar Maginon ist ein typischer Ableger des "Cooke - Triplets" wie es vielfach in Diaprojektoren verwandt wurde.

Aus Plastik gefertigt und mit einem 42.5mm Tubusdurchmesser ausgestattet, kam es in vielen Diaprojektoren zur Anwendung.

Die Firma Will Wetzlar produzierte - wie viele Firmen der optischen Industrie - Mikroskope, Projektoren und Vergrößerungsobjektive für die Dunkelkammerarbeit (Will Wilon).
Da sie - wie Leica seinerzeit - in Wetzlar ansäßig war - verwundert es nicht, dass Leica zunächst einen zuvor von Minox gehaltenen 25%igen Firmenanteil und in der
Folge die gesamte Firma übernahm. Sie ging später in der Firma Docter auf.

Für die gesamte Firmengeschichte .... http://de.wikipedia.org/wiki/Wilhelm_Will_%28Wetzlar%29

So ein Maginon lag hier - danke dem Spender - bei mir im Regal herum.

Durch die neu entwickelte "Samtschnecke" für die Meopta P-Objektive sollten nun Reduzierungen von 52.5mm auf die in Diaprojektoren üblichen 42.5mm Durchmesser gebaut
und besprochen werden mit der ausführenden Werkstatt.

Anhang 37354

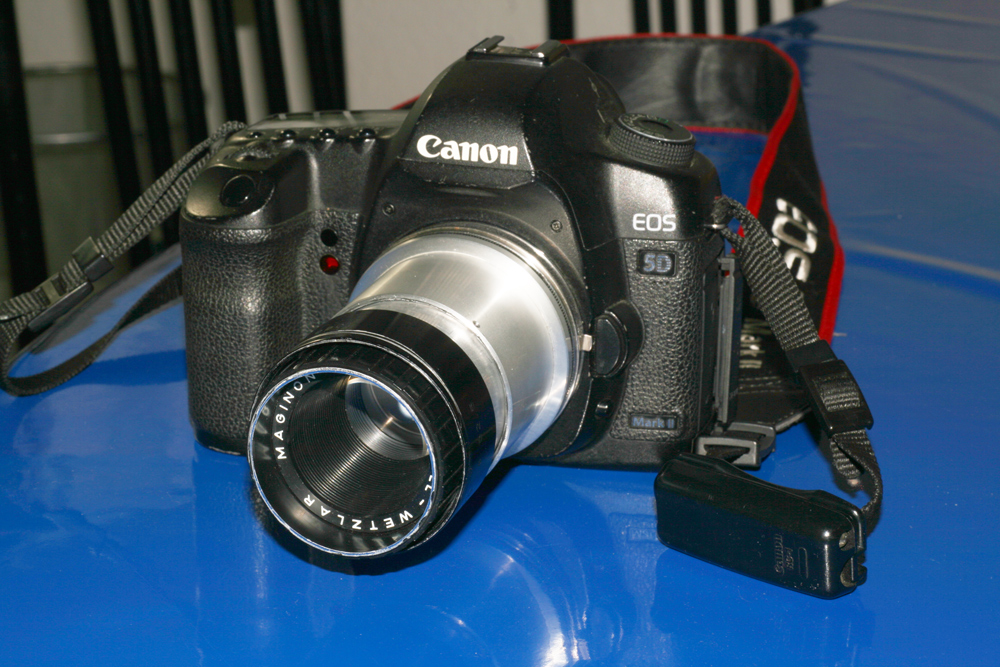

Auf dem Wege dorthin kam ich - mit einem aus einem alten Meostigmat - Gehäuse selbst gedrehten Prototypen und dem mit mehreren Lagen Samtband beklebten Maginon "bewaffnet" -
an einer Hauswand vorbei. Dort tummelten sich unendlich viele Wespen an einer Rankpflanze... und unter ihnen auch eine Hornisse !

Grund genug, das an der Canon 5D MKII sitzende Maginon einmal direkt zum ersten Einsatz zu bringen.

Hier also ein paar erste Schüsse mit dem Maginon inkl. einiger Cropbilder..

Anhang 37355

Anhang 37356

Anhang 37357

Anhang 37358

Anhang 37359

Natürlich ist es kein "Makro-Objektiv" in Bezug auf die Schärfeleistung, jedoch ist die Abbildungsqualität für ein simples Triplet doch schon sehr beachtlich.
Sobald die endgültigen Reduzierungen fertig sind, werde ich sicherlich beginnen, das Objektiv weiter zu untersuchen.

Versprochen hatte ich mir erstmal von diesem Objektiv in billiger "Plaste-Anmutung" eigentlich nicht sonderlich viel und war umso angenehmer überrascht, dass
es doch schon sehr vernünftige Ergebnisse erbringt.

Anhang 37360

Anhang 37361

Anhang 37362

Anhang 37363

Anhang 37364

Anhang 37365

In den Kontrasten wird man es vermutlich hier und da noch etwas "aufpeppen" müssen in den Bildergebnissen,
aber erstmal kann es so bleiben. :lol:

--- fortsetzung folgt -

Hallo Henry,

vielen Dank für die Vorstellung! :) Kann es sein, dass dieses Objektiv oft bei Diaprojektoren der Marke Kindermann dabei war? Es kommt mir irgendwie bekannt vor.

LG
Waveguide

Zitat:

---

Zitat von Waveguide

Hallo Henry,

vielen Dank für die Vorstellung! :) Kann es sein, dass dieses Objektiv oft bei Diaprojektoren der Marke Kindermann dabei war? Es kommt mir irgendwie bekannt vor.

LG
Waveguide

---

Das Maginon wurde von etlichen Anbietern in die Geräte eingebaut... Kindermann, Reflecta, Carena, Porst etc. ... usw. teilweise unter dem Namen Maginon oder eben wie bei Kindermann teilweise auch mit eigenen Namen. Hinter den
als "Docter" gelabelten Objektiven dürfte sich nichts anderes verbergen, denn unter dem Namen wurde die Projektionsobjektiv-Sparte später weitergeführt...
Man kann es in vielen Geräten finden.

Die Brennweiten um die 80-90mm sind quasi die Standardbrennweite bei Diaprojektoren für das KB Format.


LG
Henry

:shocking: Ich hätte nicht gedacht, dass in dieser Plastikröhre soviel Potential steckt! Soweit ich weiß, sind die Projektionsobjektive dieser Art die "Kitlinsen" der Projektoren von damals und wurden von den Perfektionisten gerne z.B. gegen ein Colorplan eingetauscht.

Hallo Henry,

haben die Projektionsobjektive unterschiedliche Gewindesteigungen bei ihrer Nut (je nach dem, ob es sich um ein Objektiv für einen Projektor von Kindermann, Braun, Reflecta oder Zeiss Ikon handelt)? Oder deckt Dein Adapter alle Objektivanschlüsse ab? Gab es hier einen Standard?

LG
Waveguide

Zitat:

---

Zitat von Waveguide

Hallo Henry,

haben die Projektionsobjektive unterschiedliche Gewindesteigungen bei ihrer Nut (je nach dem, ob es sich um ein Objektiv für einen Projektor von Kindermann, Braun, Reflecta oder Zeiss Ikon handelt)? Oder deckt Dein Adapter alle Objektivanschlüsse ab? Gab es hier einen Standard?

LG
Waveguide

---

Wenn ich das wüßte, wäre viel gewonnen.

Es wird sicher einige geben, die mal an dem einen, mal an dem anderen Projektor aufgrund eines gleichen Wendelschnitts und gleicher Steigung gegeneinander austauschbar sind, aber voraussichtlich wird es da keine
"Norm" geben.

Da zudem auch die P-Objektive unterschiedlichen Alters zur Anwendung kommen sollen, damit auch leicht variierenden Durchmessern vor einer eventuell später durchgeführten Normierung aufweisen, macht es keinen Sinn hier die Daten in Bezug auf Wendelschnitt und Steigung zusammen zu tragen, zumal der Samtfokussiertubus von den Wendelsteigungen keinen Gebrauch machen wird. Für eine Fokussierung wäre das aus meiner Sicht viel zu "hakelig" für die kleinen Schärfentiefenbereiche... einen Diaprojektor hat man in der Regel einmal auf optimale Schärfe auf der Leinwand nachjustiert am Objektiv... aber nicht dauernd nachfokussiert wie wir als Fotografen es mit einem Aufnahmeobjektiv machen (natürlich bis auf die späteren AF Versionen, die aber auch anders arbeiteten).

Insofern wird auch das neue Zusatzteil an dem ich im Moment arbeite, nicht alle Objektive abdecken und es werden "Stück für Stück" neue Lösungen dazu kommen... aber ich beginne zunächst mit den 42.5er Durchmessern der Diaprojektor-Objektive.

Selbst dabei gibt es genug Dinge zu beachten, wie die unterschiedlichen Baulängen in den damaligen Geräten, Unendlichkeitspunkte und damit notwendige Dinge wie Sicherung im Stecktubus, Toleranzausgleich zwischen den leichten Durchmesserdifferenzen etc..

Ein weites Betätigungsfeld, das sicherlich von Anbeginn dieser Entwicklung nicht alles erfassen kann, aber die Tabelle, die von den Usern mit Daten gefüllt wird, gibt Anhaltspunkte.

Das Projekt war etwas, über das ich ja schon seit der VNEX Entwicklung nachdachte, als ich erstmalig Diaprojektor-Objektive ans VNEX bastelte und irgendwie immer noch eine Antwort und einen Lösungsweg schuldig blieb.

Der Samthelicoid und die jetzigen Folgeentwicklungen sind die Einlösung dieses alten Versprechens... zwar erstmal nur auf die Meostigmate bezogen gewesen, wird das aber nun mit den P-Objektiven zu einer finalen Lösung erarbeitet.

Dies wird übrigens möglicherweise auch die 62.5er Objektivdurchmesser von 35mm Filmprojektor - Objektiven mit umfassen können...

LG
Henry
