Tokina 24mm/2,8 RMC II: Frontelement demontieren

Hallo Forum und vor allem Bastelprofis,

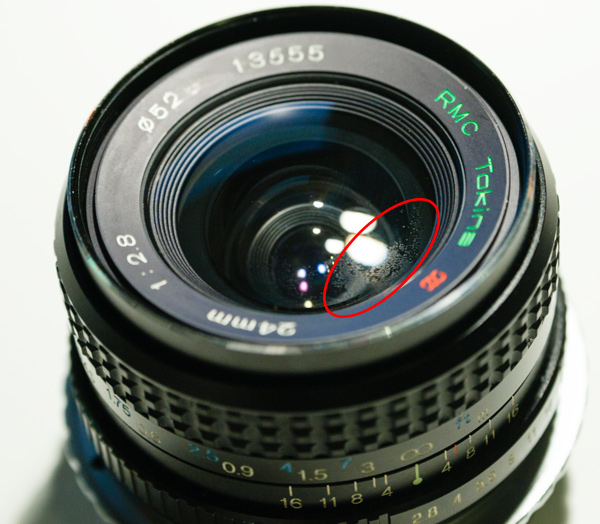

mein Tokina RMC II 24mm/2,8 hat unter der Frontlinse (?) am Rand eine Art Schleier, Pilz glaube ich nicht. siehe Markierung:
Anhang 23961

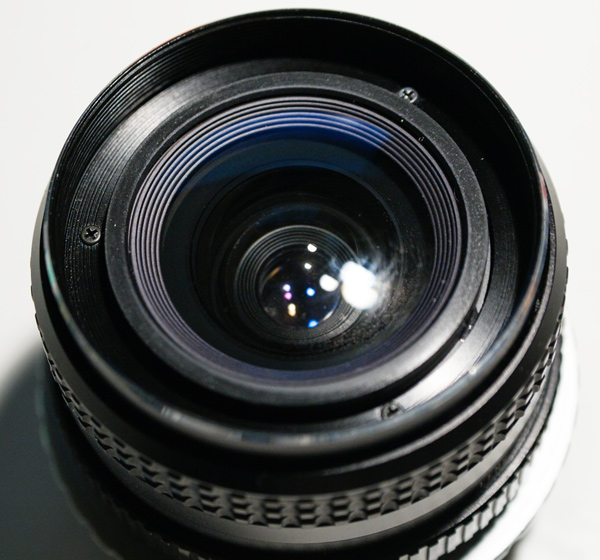

Dazu wollte ich es heute auseinandernehmen und reinigen, leider scheitere ich relativ schnell.. Dazu habe ich erstmal den Frontring (mit Beschriftung) ausgeschraubt, darunter sieht es so aus:
Anhang 23962

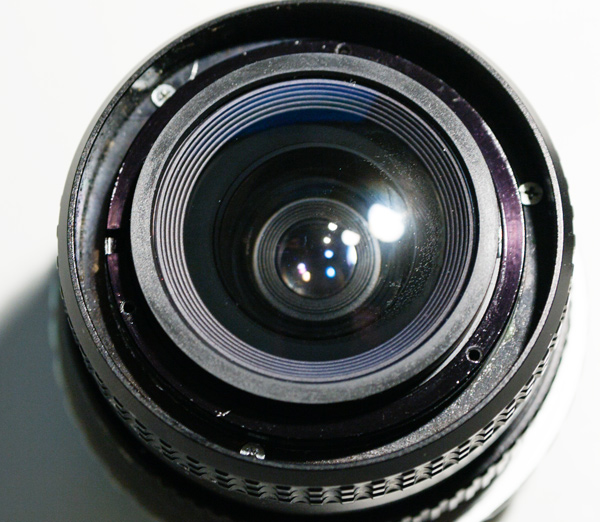

Die drei Schrauben rausgenommen, Ring abgenommen, dann sieht's so aus:
Anhang 23963

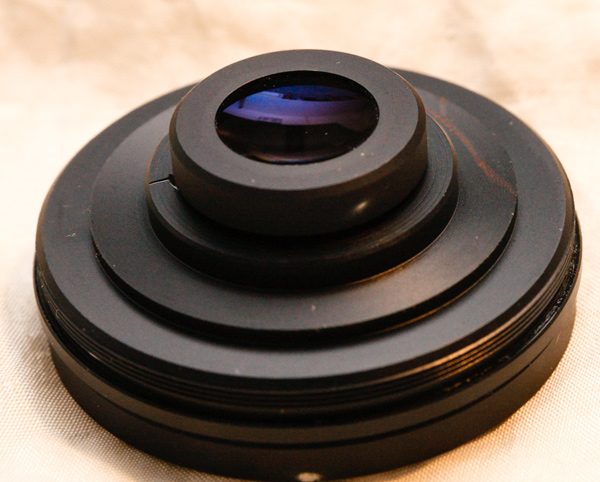

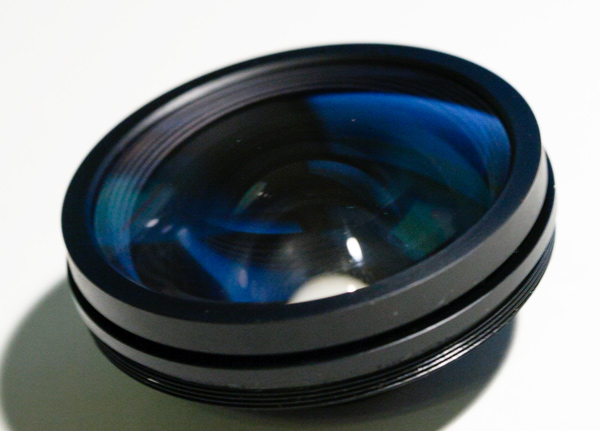

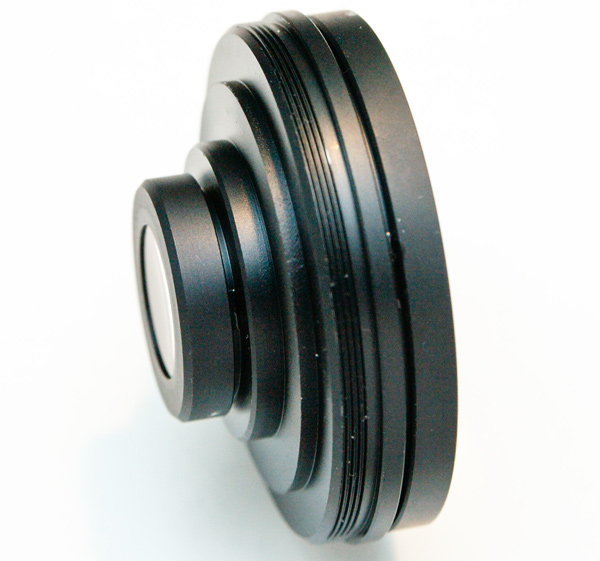

Das Frontelement läßt sich dann einfach rausdrehen, aber weiter komme ich nicht.. So sieht's aus:
Anhang 23964
Anhang 23965
Anhang 23966

Weiß jemand, ob und wie man es auseinandernehmen kann, um an die Innenseite der Frontlinse zu kommen? Weder an der hinteren Linse noch vorn lässt sich etwas bewegen.. Wäre schön, wenn es eine einfache Möglichkeit gibt.. :)

Danke
Gruß

Ich denke, dass der obere Ring des Linsenpakets abzudrehen ist. Ein Tip: Gummihandschuhe anziehen, zupacken und drehen. Wirkt oft Wunder...:)

An der Stelle habe ich auch die Verschraubung erwartet, ich krieg's aber nicht bewegt... Zwischen dem vordersten Ring und dem darunter scheint an einer Stelle auch etwas zu sein, das aussieht wie harter Kleber.. Kann es sein, dass dort die Verschraubung in irgendeiner Form verklebt ist? Dann hilft mir wohl auch mehr Kraft kaum weiter... ;)

Zitat:

---

Zitat von zenk

Hallo Forum und vor allem Bastelprofis,


Weiß jemand, ob und wie man es auseinandernehmen kann, um an die Innenseite der Frontlinse zu kommen? Weder an der hinteren Linse noch vorn lässt sich etwas bewegen.. Wäre schön, wenn es eine einfache Möglichkeit gibt.. :)

Danke
Gruß

---

Moin und herzlich willkommen hier im DCC..

Wie Waalf schon richtig feststellte, kannst Du das Frontpaket auseinanderschrauben. Oftmals sind diese Verriegelungen aber verklebt, weshalb es einen Versuch wert ist, mit einer feinen Spritze etwas Aceton in den sichtbaren Zwischenraum zu spritzen und einwirken zu lassen. Dadurch wird der Kleber gelöst und mit etwas Druck lässt sich oftmals dann die Geschichte trennen und Du kommst zwischen die Linsen.

Bevor Du Dich daran machst, besorge Dir eine sogenannte "Fühlerblattlehre" aus dem KFZ Bereich (so handhabe ich so etwas). Das ist ein "Heft" mit kleinen in winzigen mm Abständen normierten Metallblättchen, den "Fühlern".. mit denen kannst Du dann das "Spaltmaß" ausmessen.. hier wahrscheinlich nicht notwendig, aber ich gehe da immer auf Nummer sicher. Du kombinierst diese Blättchen dann miteinander und schiebst sie dann in den Spalt um spielfrei zu bestimmen, wie der Abstand der Verschraubung zum nächsten Element ist. Nur so als Tipp mal eingestreut.

So sehen die Dinger aus..

Anhang 23969


Gummi- bzw. Latexhandschuhe geben in der Tat einen besseren Griff bei den Drehversuchen und sollten nach der Acetonbehandlung wirksam genug sein um den vorderen Verriegelungsring aufzudrehen.

LG
Henry

Danke für die Tipps hinnerker!

Ich werde dann beizeiten mal schauen, dass ich an Aceton komme und einen Versuch damit wagen..

Operation geglückt.. :)

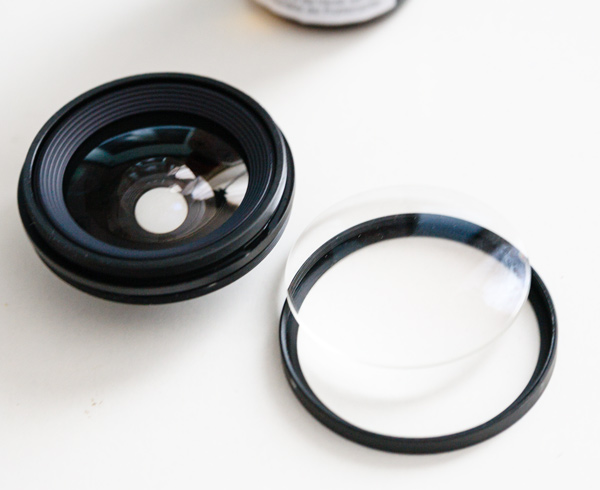

Ich habe mir einen Schluck Aceton besorgt, in die Stelle mit dem Kleber (?) gegeben, kurz gewartet und der vordere Ring ließ sich mühelos abdrehen:
Anhang 23972

Der "Dreck" war dann zwar nicht an der ersten Linse, sondern auf der zweiten, aber die lag ja so auch frei.. ;)

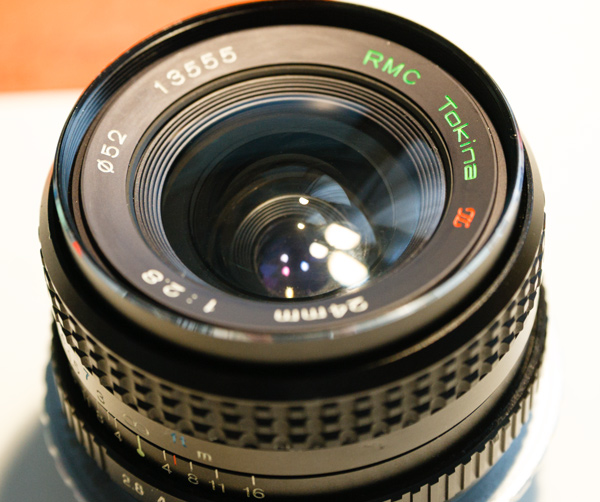

Gesäubert, zusammengebaut, Ergebnis:
Anhang 23973

In diesem Sinne: Vielen Dank für die Hilfe!

Ich grabe hier mal einen alte Thread aus.
An meinem RMC24/2.8 ist die Blende lahm. Das Bajonet und den Blendenring bekomme ich runter. Das hinter Linsenpaket ist auch kein Thema. Nur ich denke da wird man das Frontlinsenpaket noch ausbauen müssen um weiter zu kommen. Nur da komme ich nicht weiter. Weil ich noch nicht dahinter gekommen bin wie man die Frontabdeckung abbekommt.
Wenn ihr da einen Tip abgeben könnt wäre ich euch dankbar. Oder wenn von euch schon an dieser Linse die Blende wieder gangbar gemacht hat und eine kleine Beschreibung parat hätte.


Grüßle
Jürgen

Hallo Jürgen,

willkommen im Club zunächst einmal.

Alles was Du wissen musst, geht eigentlich aus dem Thread hervor, wenn Du ihn aufmerksam liest und vor allem die Bilder betrachtest.

Im ersten Bild siehst Du den gravierten Namensring und das Gewinde, in das der Namensring geschraubt war. Also musst Du diesen rausdrehen.

mögliche Hilfsmittel wurden auch beschrieben:

Latexhandschuhe aus dem Haushalt wegen des besseren "GRip" beim Herausdrehen des flachen Rings
andere Alternative wären zwei kleine Klebestreifen, die beim Drehen gleichzeit angepresst werden,
Badewannen - Gummistopfen
oder als letzte Konsequenz zwei winzig kleine Löchlein auf gegenüberliegenden Seiten des Ringe und mit Meßschieberspitzen ansetzen und rausdrehen.

Der Rest erklärt sich dann aus den Bildern...

Schrauben lösen, Gruppe herausnehmen, Blende reinigen, Gruppe wieder rein, festschrauben, Gravurring wieder drauf und wohlfühlen.

LG
Henry

Hallo Henry
Und
Hallo Forum

Wow....Das war ja jetzt superschnell geantwortet. Und vielen Dank
Dank eines Zirkels geht es jetzt und die Frontabdeckung geht so ab. Den Gedanken hatte ich schon in diese Richtung nur fehlte mir ein wenig der Mum das dann einfach auszupobieren. Ich werd morgen weitermachen und mal sehen ob ich das Schätzchen wieder hinbekommen.

Vielen Dank nochmal für die fixe Hilfe

Gruß
Jürgen

Es ist vollbracht. Oder sagen wir es so. Blende springt wieder wie am ersten Tag.
Dankschee nochmals an euch!!

Gruß
Jürgen
