So ein Sch....achtding!

Gleich nehm' ich den Hammer ... http://www.smilies.4-user.de/include...ie_wut_008.gif

Also ... ich hab' hier ein Schacht Travenar 2,8/50 R - nix besonderes vielleicht, aber halt hübsch anzusehen. :D
Und mit irgendeinem Belag innen auf der Frontlinse. Hat vielleicht jemand schonmal so ein Objektiv zerlegt, oder weiß, wie man an die Frontlinse kommt? Ich kann die Aussparungen für den Spannschlüssel gerade so schon sehen, allerdings kommt man nicht wirklich an diese dran, da die "Tunnelverkleidung" davor/darüber ist. Trotz gelöster Halteschraube bewegt sich diese Verkleidung aber keinen Millimeter, egal in welche Richtung. Hab ich etwas übersehen? Oder ist die möglicherweise einfach nur irgendwie fest? Gibts da einen Trick zur "Lockerung ohne Gewalt"? Oder gehe ich die ganze Sache komplett falsch an?
Zur besseren Übersicht anbei ein Bild.

LG, (die erstmal wieder beruhigte) Sabine

Möglicherweise ist das nur eine Zusatzschraube gegen verdrehen und der untere Ring hält den Trichter.

Sind an dem beschrifteten Ring auch noch Aussparungen, um ihn zuerst herauszudrehen? Falls nicht würde ich es erst einmal mit einem passenden Gummistopfen versuchen, diesen Frontring herauszudrehen. Bei manchen Objektiven verbirgt sich auch noch unter dem Griffgumi (falls vorhanden) eine kleine Madenschraube, die das Herausdrehen des Frontrings verhindert.

Erstmal danke für eure Antworten.

@jbw - Nein, leider nicht. An den unteren Ring kommt man so gar nicht dran, da ist der Trichter ja drüber.
Sieht hier nur so aus als ob, weil schräg fotografiert.

@Helge - Nein, leider keine Aussparungen am beschrifteten Ring. Gummistöpsel hab ich schon probiert, aber
da rührt sich nichts, außer Blasen an den Händen ;). Und Griffgummi hat es nicht, ist ein Vollmetall-Zebra.

Für heute lege ich es jetzt erstmal in die Ecke...

Hallo Sabine, lege den Hammer mal schnell beiseite! Ich kann Dir zwar nicht helfen, aber wenn Du mit dem sch...önen Ding nicht zurecht kommst, könnte ich es immer noch als Deko für meine kleine Sammlung gebrauchen.

Hallo Sabine,

ich kenne das Teil nicht, aber wenn es bei Schacht einen Standard gab und dieses Objektiv eine Preset-Blende hat, so muss die Schraube in der gezeigten Lichtfalle raus, und dann wird der komplette vordere Tubusteil heraus-schraubbar.
So zumindest war und ist das aus meiner Erinnerung beim Edixamat Schacht Travenar und dem Schacht Travenar R 2.8/90mm gewesen, die ich mal überholt habe.

Aber Achtung, je nach Ausführung der Blende kann es sein, das Du den nach innen weisenden Teil zum Blendenmodul mit löst. Bei den von mir genannten Travenaren ist da auch eine Rückstellfeder, die wieder in Position gebracht werden muss, weil die Blende sozusagen "wie eine Spieluhr aufgezogen und dann mit dem Stößel ausgelöst werden konnte.
Vielleicht bist Du so freundlich und postest mal eine stehend Ansicht von dem Teil, damit ich es sehen und gegebenenfalls beurteilen oder etwas besonderes erkennen kann, das ich von anderen Objektiven kenne. .

LG
Henry

Kurzform...

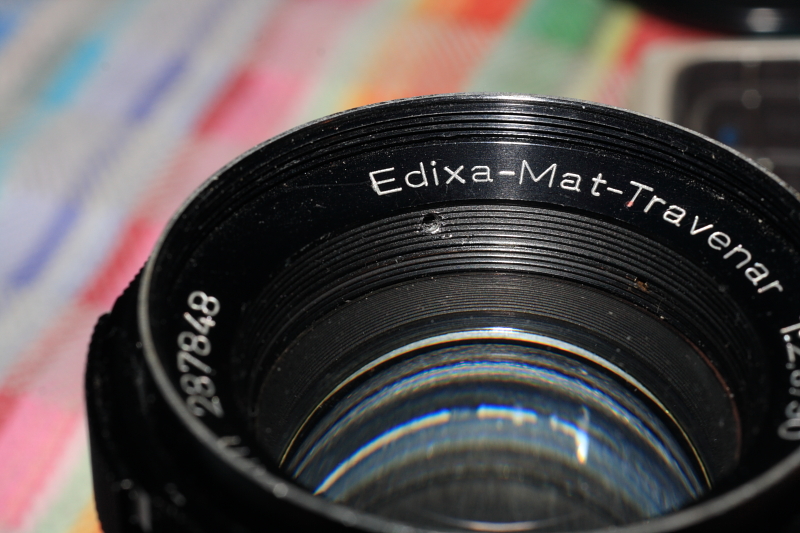

Schraube raus..

Anhang 14490

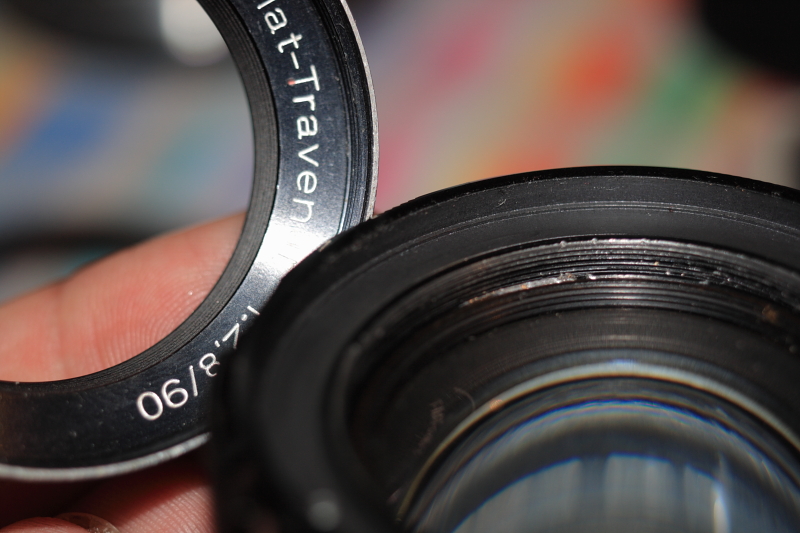

Tubusende oberhalb der Presetringes für die Blende anfassen und abdrehen..

sieht dann zumindest bei dem 90er Travenar so aus..

Anhang 14491

Diese kleine Madenschraube sichert nicht den geriffelten Teil, sondern den gesamten vorderen Tubusteil mitsamt dem Namensring als ein Stück.
Im obigen Bild siehst Du auch eine metalllische "Kratzspur" in der sonst mattschwarzen Lackschicht vor der Frontlinse. Dieser Kratzer ist das Ergebnis meiner eigene ersten Versuche gewesen, das Objektiv zu öffnen ohne den Sinn dieser Madenschraube erkannt zu haben.

Danach kannst Du dann mit dem Meßschieber oder einem geeigneten Schlüssel den vorderen Verriegelungsring öffnen und die Frontlinse entnehmen können. Klappte bei meinem ersten Exemplar auf diesem Weg

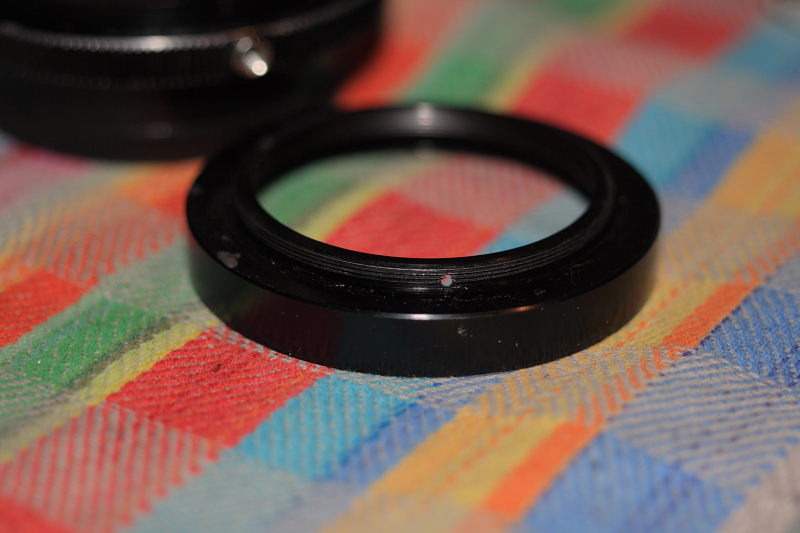

So sieht dann das rausgeschraubte Frontteil von der Rückseite her aus..

Anhang 14492

Schön erkennt man jetzt, das die Schraube von aussen nach innen gegen die Wandung des Einschraubgewindes dieses Teil festsetzte..

Ob dies bei Deinem auch so zutrifft will ich nicht mit Sicherheit sagen.. könnte aber so sein.

Nebenbei.. lass das mit dem Reinigen vorsichtshalber, bzw. sei sehr vorsichtig, denn es handelt sich bei der Einfach-Vergütung der Linse um eine sehr weiche Vergütungsschicht, die sehr leicht Schaden nehmen kann. Keinesfalls auf der Linse herumreiben, sondern maximal leicht wässern im Aqua demin und trockentupfen. Jedes Reiben kann die Vergütung schädigen und Putzspuren hinterlassen.

LG
Henry

Hallo Henry,
danke Dir vielmals für Deine Mühe und die tolle Anleitung - und sorry für die späte Reaktion, war die letzten Tage spontan unterwegs.
Es ist zwar kein Preset, sondern sogar manuell/auto umschaltbar, aber sieht trotzdem ähnlich aus und vielleicht ist es die Lösung, auch an meinem den ganzen vorderen Tubus abzuschrauben. Ich probiere das die Tage mal und gebe dann Laut.

LG, Sabine
