Thema: Canon FD 1.4/50mm S.S.C Umbau

  1. #31
    Kennt sich aus Avatar von Diamond_72
    Registriert seit
    18.04.2012
    Beiträge
    74
    Danke abgeben
    1
    Erhielt 3 Danke für 3 Beiträge

    Standard

    Danke für deinen Tipp Helge,

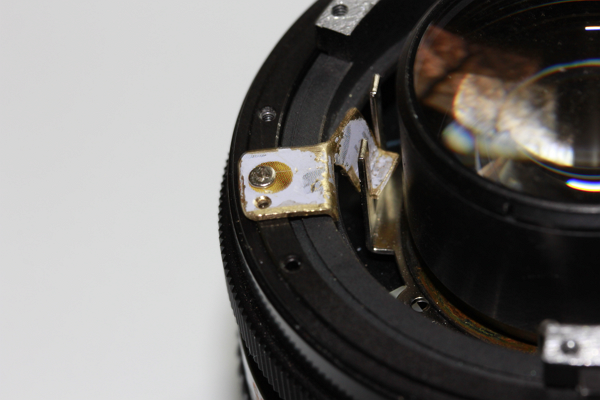

    ich habe mich heute an den Blendenhebel gemacht und einen konstruiert. Mit ein bisschen Biegerei und Feilerei kommt man zum Ziel.
    Ich habe mich für ein Messingblech entschieden, da man dieses sehr gut biegen und zurückbiegen kann.

    Name:  _MG_0062.png
Hits: 858
Größe:  315,9 KB

    Desweiteren habe ich mich um den Design-ring für dass Füllen des leeren Bereiches zwischen EF M42 Adapter und dem Blendenring gekümmert, welchen man aus dem Chromring des FD Bajonetts erstellen kann.
    Ich bin beim runterschleifen des Ringes auf ca 4,82-4,85mm runtergegangen. Also der Abstand zwischen Adapter und Blendenring(Oberkante). Zu erst rate ich euch den Chromring senkrecht einzuspannen und den oberen Bereich bis zum Lamellendruck mit einer feinen Metallsäge abzusägen.
    Danach kann man den Ring über ein auf einer geraden Fläche liegendes Schleifpapier runterschleifen. Es ist ratsam am Anfang ein etwas stärkeres Papier zu nehmen, da es schon ein Wenig ist,was abgeschliffen werden muss.

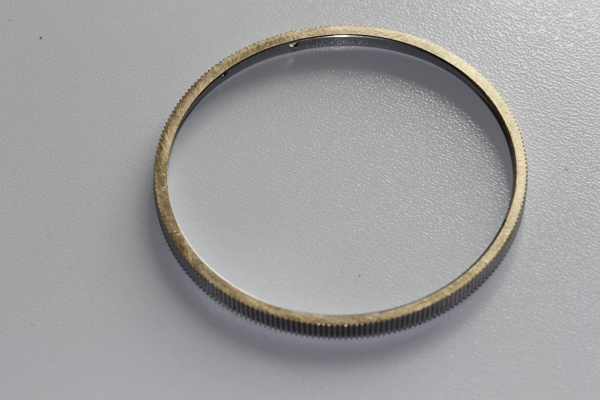

    Der Ring sieht dann ungefähr so aus:
    Name:  _MG_0059.png
Hits: 854
Größe:  382,4 KB

    Es ist eine absolute Fleißarbeit, bis man auf das Maß runtergeschliffen hat. Also auch hier "In der Ruhe liegt die Kraft".

    Also nächstes müssen die zwei Feder mit ihren Kugeln wieder angebracht werden. Die Löcher dafür findet ihr ja wie schon erwähnt an der Seite des Rumpfes.
    Canon EOS 60D + EF 24-105 1:4 L USM IS + Sigma EX DC 10-20 HSM + EFS 60 2,8 IS

  2. #32
    Kennt sich aus Avatar von Diamond_72
    Registriert seit
    18.04.2012
    Beiträge
    74
    Danke abgeben
    1
    Erhielt 3 Danke für 3 Beiträge

    Standard

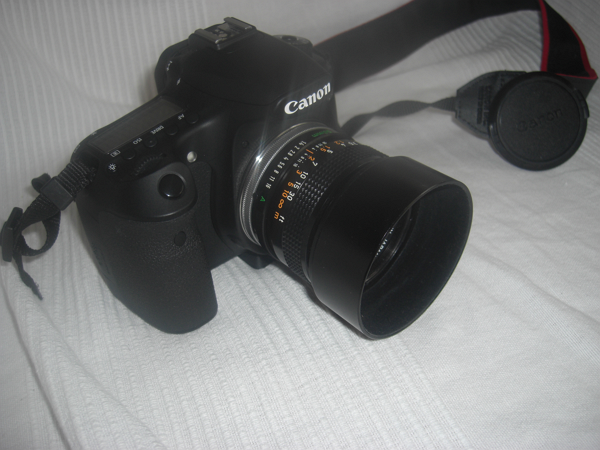

    Ich möchte hiermit bestätigen, dass der Umbau des 1.4/50 SSC erfolgreich beendet ist.

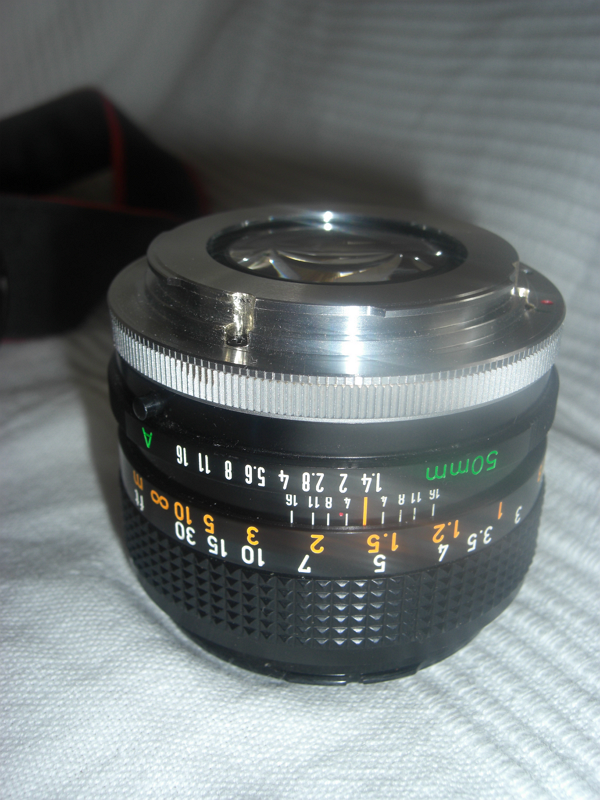

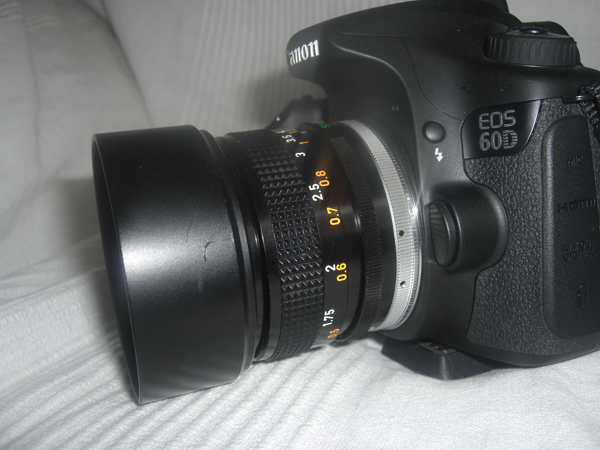

    Hier das Ergebnis:

    Name:  CIMG6504.png
Hits: 813
Größe:  409,4 KB

    Name:  CIMG6505.png
Hits: 825
Größe:  440,5 KB

    Name:  CIMG6507.png
Hits: 755
Größe:  729,9 KB

    Gleichzeitig möchte mich ganz Herzlich bei allen, die mitgewirkt (Insbesondere an Henry) bedanken und hoffe, dass diese kleine Doku allen weiterhilft und den Mut gibt, sein Objektiv umzubauen.
    Es ist wirklich nicht einfach, aber mit ein bischen Geduld und handwerkliches Geschick kommt man auch zum Ziel.
    Meiner Meinung nach war das Bajonett ordnungsgemäß zu löchern und zu Senken, das anstrengste. Man musste nämlich immer nachbessern, damit z.B. die Schrauben gerade und bündig sitzen.
    Es hat auf jedenfall Spaß gemacht und mir den Reitz gegeben mein anderes 1,8 FD Objektiv umzubauen.

    Ich werde euch später einige Testbilder zeigen....
    Canon EOS 60D + EF 24-105 1:4 L USM IS + Sigma EX DC 10-20 HSM + EFS 60 2,8 IS

  3. #33
    de Vörstand Avatar von hinnerker
    Registriert seit
    11.12.2008
    Ort
    Hamweddel
    Beiträge
    14.814
    Bilder
    79
    Danke abgeben
    2.910
    Erhielt 8.126 Danke für 2.910 Beiträge

    Standard

    Zunächst meinen herzlichen Glückwunsch zu Deinem erfolgreichen Umbau und der Hartnäckigkeit, mit der Du "am Ball" geblieben bist.

    Das FD 1.4/50mm SSC war auch mein allererster Umbau, muss so um 2006 oder 2007 herum gewesen sein. Inzwischen hab ich auch einige von diesen Objektiven umgebaut, aber irgendwie immer versäumt, das zu dokumentieren. Ich habe keine Ahnung, warum ich das nie geschafft habe..

    Umso erfreulicher ist es, dass Du mit Deinem Streben, dieses Objektiv an Deine 60D zu bringen und durch unsere virtuelle Gemeinschaftsarbeit dafür gesorgt hast, dass nun endlich auch ein Umbaubericht für dieses Objektiv hier im Forum vorhanden ist.

    Das wissen sicher viele künftige Interessenten zu schätzen und werden sich zwischen den vielen Umbaudokus anderer Objektive freuen, nun auch deine Doku für dieses Objektiv bei uns zu finden.


    Es schaut gut aus an Deiner 60D und ich bin schon gespannt, auf die Bilder die Du uns mit Deiner ins digitale Zeitalter herübergeretteten Linse zeigen wirst.



    LG
    Henry
    Geändert von hinnerker (27.04.2012 um 22:58 Uhr)
    Canon EOS 5D MKII, 5D MKI, Leica M8, Sony A7, Sony NEX 7.. und viele, viele feine Objektive aus dem Altglas-Container..

    Bitte denkt bei geplanten Anschaffungen daran, dass Foto-Einkäufe in unserem Shop


  4. #34
    Förderndes Mitglied Avatar von Helge
    Registriert seit
    12.01.2011
    Ort
    Darmstadt
    Alter
    49
    Beiträge
    1.967
    Bilder
    250
    Danke abgeben
    802
    Erhielt 6.144 Danke für 854 Beiträge

    Standard

    Ich bin ja auch noch ein Neuling im Club der verrückten Bastler aber soweit ich das absehen kann, hast Du Dir da gleich ein recht anspruchsvolles Erstlingswerk ausgesucht und erfolgreich abgeschlossen. Glückwunsch zu dem gelungenen Umbau und viel Erfolg bei Deinen weiteren Projekten!

  5. #35
    Kennt sich aus Avatar von Diamond_72
    Registriert seit
    18.04.2012
    Beiträge
    74
    Danke abgeben
    1
    Erhielt 3 Danke für 3 Beiträge

    Standard

    @Helge
    Danke dir vielmals. Ach übrigens deine geschossenen Bilder aus dem FernOst gefallen mir sehr.

    Hier nun die ersten Schüsse:
    Ich hoffe sie gefallen euch....

    Name:  _MG_0038.jpg
Hits: 741
Größe:  68,9 KBName:  _MG_0047.jpg
Hits: 735
Größe:  199,4 KBName:  _MG_0054.jpg
Hits: 732
Größe:  73,1 KBName:  _MG_0046.jpg
Hits: 727
Größe:  163,4 KB
    Canon EOS 60D + EF 24-105 1:4 L USM IS + Sigma EX DC 10-20 HSM + EFS 60 2,8 IS

  6. Folgender Benutzer sagt "Danke", Diamond_72 :


  7. #36
    Kennt sich aus Avatar von Diamond_72
    Registriert seit
    18.04.2012
    Beiträge
    74
    Danke abgeben
    1
    Erhielt 3 Danke für 3 Beiträge

    Standard

    Eine Rückmeldung bzgl. der ersten Bilder wäre erfreulich gewesen :(
    Canon EOS 60D + EF 24-105 1:4 L USM IS + Sigma EX DC 10-20 HSM + EFS 60 2,8 IS

  8. #37
    Kennt sich aus
    Registriert seit
    12.03.2012
    Ort
    Walddorfhäslach
    Alter
    63
    Beiträge
    96
    Danke abgeben
    12
    Erhielt 22 Danke für 9 Beiträge

    Standard

    Hallo Diamond_72,

    Du hast recht. Eine Rückmeldung täte gut. Ich habe diesen Umbaubericht mit sehr viel Vergnügen gelesen. Meiner Meinung nach ein klasse Beispiel, wie sich zwei ergänzen können. Ich bin beim Lesen ganz unruhig geworden, da bei mir auch noch ein solches Objektiv schlummert... Zuerst muss die Blende aber wieder flott werden.

    Nun zu den Bildern. Sie gefallen mir, die Qualität möchte ich nicht beurteilen, das können andere besser. Mich überzeugen die Bilder aber. Der Umbau ist Dir gelungen! Viel Spass beim Füllen von Speicherkarten mit dem Objektiv.

    Gruß Hans
