Zum zerlegen der Blende befinden sich die schrauben bei mir seitlich am Blendenelement.

Schau mal bei mir, 1 Seite weiter vorn, #15 , auch von der Seite

MfG Peter

[kleinkamerabenutzer]

Auch hier muss ich noch meinen Senf dazugeben, da ich gerade auch ein Auto Revuenon 1.4/55mm mit M42 Anschluss, A/M Schalter und mit verölter Blende vor mir hatte. Das ist allerdigns ein wenig anders aufgebaut.

Zunächst, so sieht es aus:

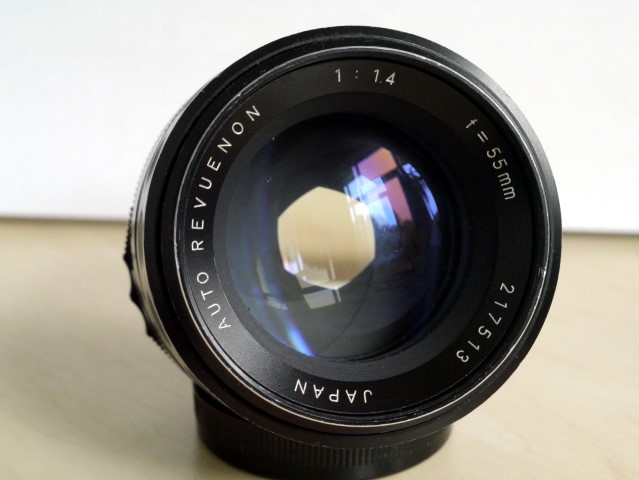

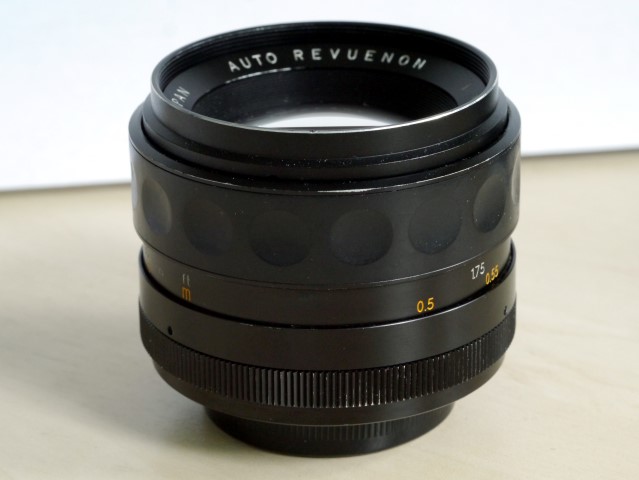

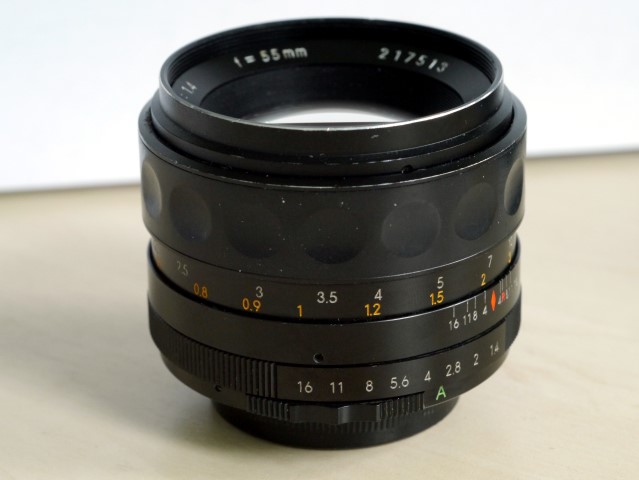

Bild 1, 2, 3:

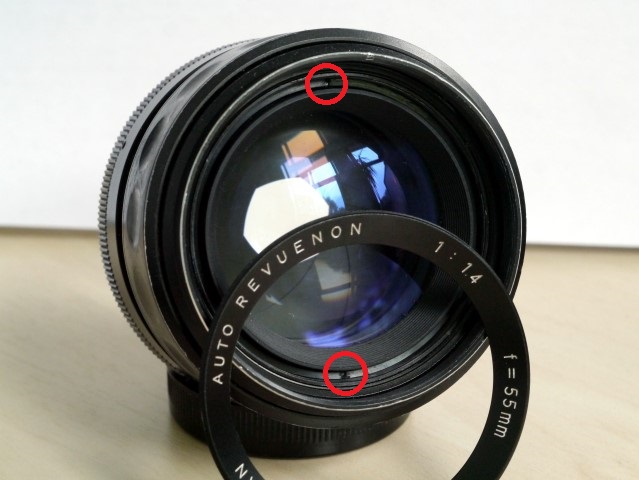

Bei meinem sind aussen keine 3 Schrauben. Stattdessen muss man den Rind mit der Beschriftung ausschrauben. Darunter findet sich ein Sicherungsring den man mit einem Spannschlüssel ausschraubt (Bild 4, rot).

Bild 4:

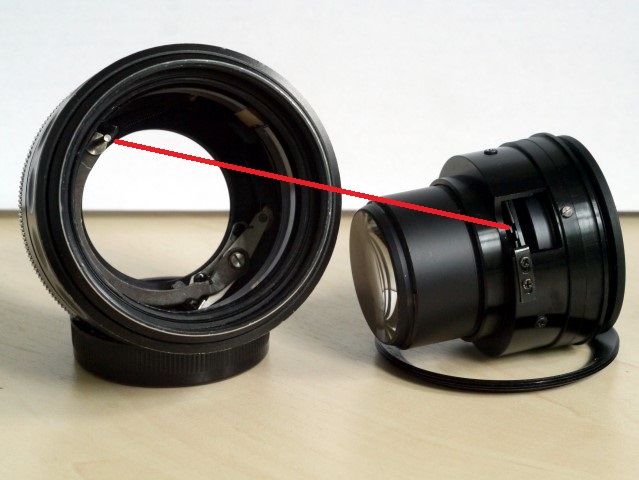

Damit kann man auch schon die gesamte Linseneinheit rausfallen lassen. Beim wiederzusammenbau muss man einzig darauf achten, dass der lange Stift des äusseren Gehäuses in die Führung der Blendensteuerung eingreift (Bild 5, rot).

Bild 5:

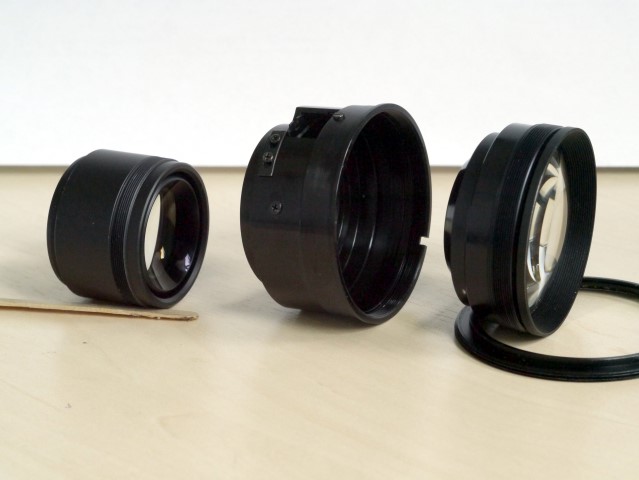

Die Linsen vor und hinter der Blendeneinheit können dann einfach mit der Hand abgeschraubt werden.

Bild 6:

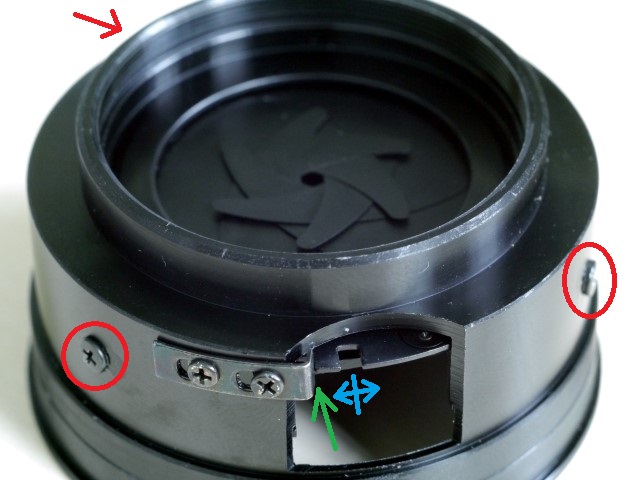

Bei der Blendeneinheit rate ich vom weiteren Zerlegen ab, da die drei Schrauben, die die Blendenfassung im Träger halten (Bild 7, rot) auch das Mass des Blendenverschlusses bestimmen, vgl. Anschlag für maximal kleine Blende (Bild 7, grün). Auch beinflusst die Anziehreihenfolge der drei Schrauben, wie rund die Blende gerade bei kleiner Öffnung ist. Die Blendenfassung ist vergleichsweise schwach von der Eigenstabilität.
Da jedoch die Blende nun von Hand zu bedienen ist, kann sie geöffnet und geschlossen werden (Bild 7, blau) um die Lamellen wiederholt abzuwischen oder die ganze Blendeneinheit kann ein Lösebad nehmen.

Bild 7:


Beim Zusammenbau wie gesagt darauf achten, dass der lange Stift des äusseren Gehäuses in die Führung der Blendensteuerung eingreift (Bild 5, rot).

Viele Grüße,
Marcus
