Contaflex an VNEX adaptiert

[hinnerker]

Hab zur besseren Unterscheidung im Eingangsposting mal zugetragen, dass es sich bei dem bisher gezeigten Umbau um eine Contaflex 1 Version handelte, die an das VNEX gebracht wurde.

VErsionen mit zu nennen ist - wie man sehen kann - immer wichtig.

Bin gespannt, ob und wie es mit der zweiten Version klappen wird.

LG
Henry

[GoldMark]

So und nun die versprochenen Bilder zur Contaflex II Version am VNEX:

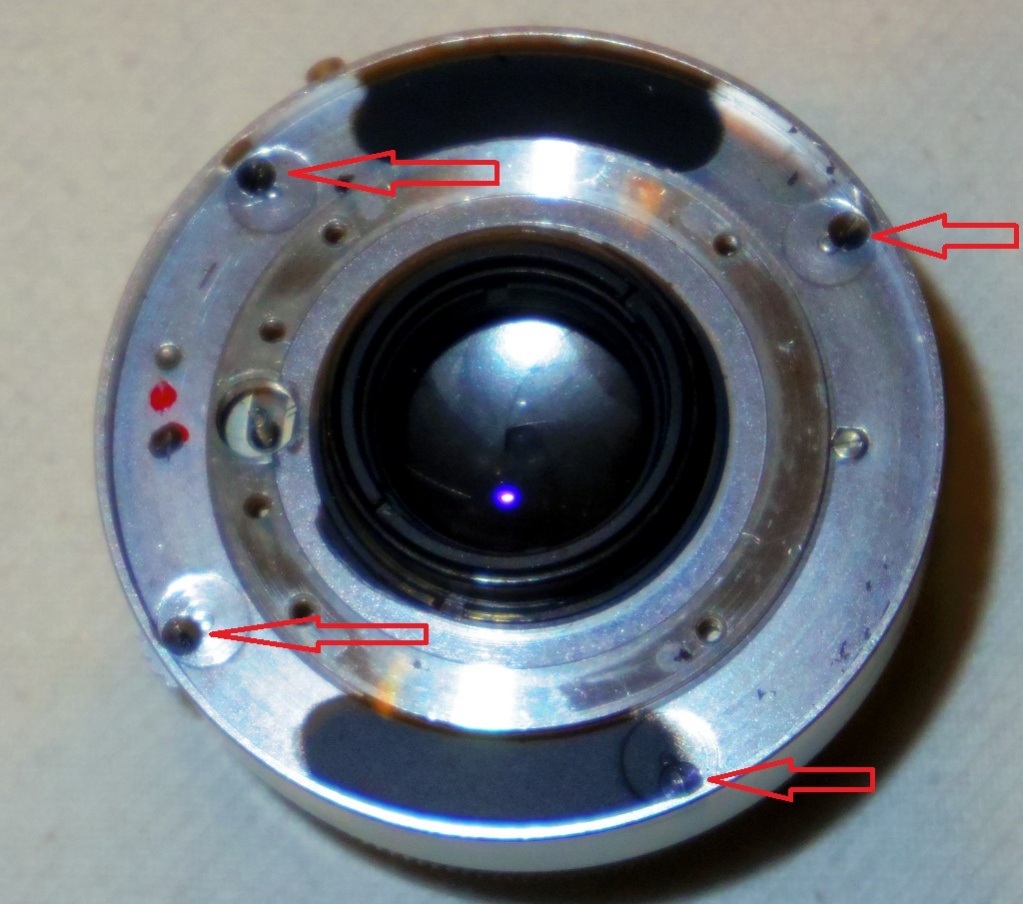

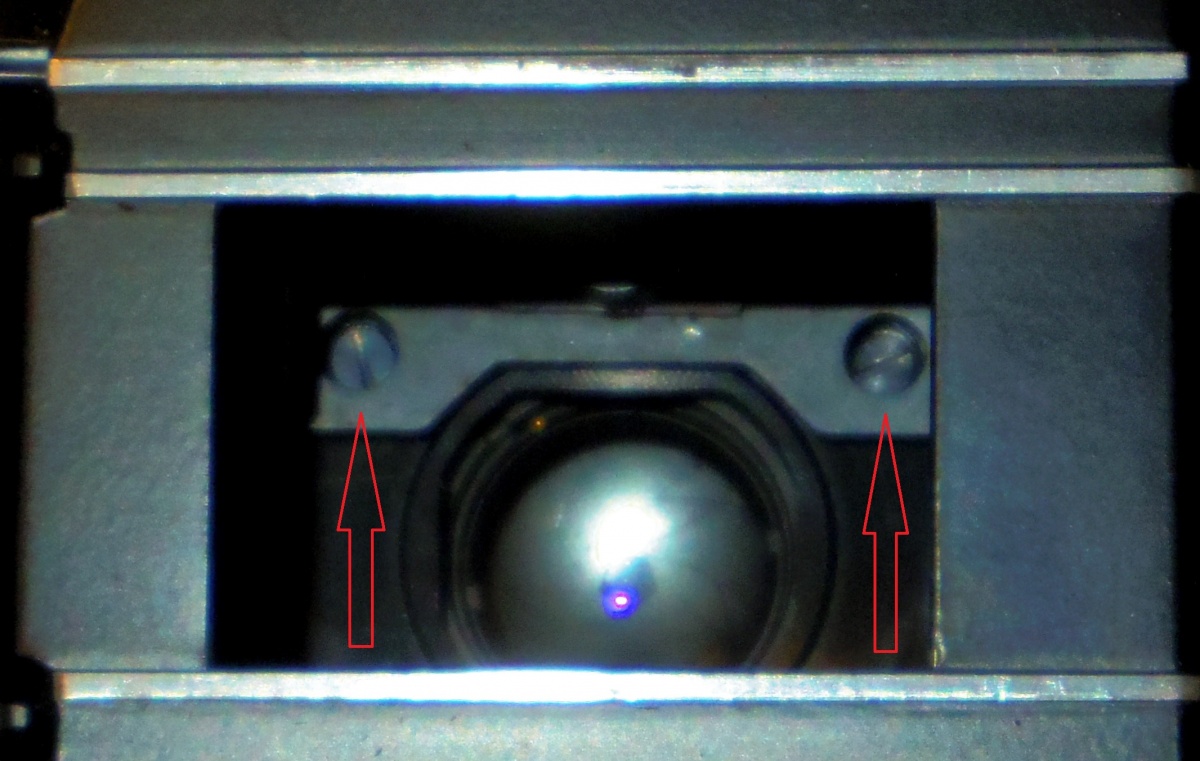

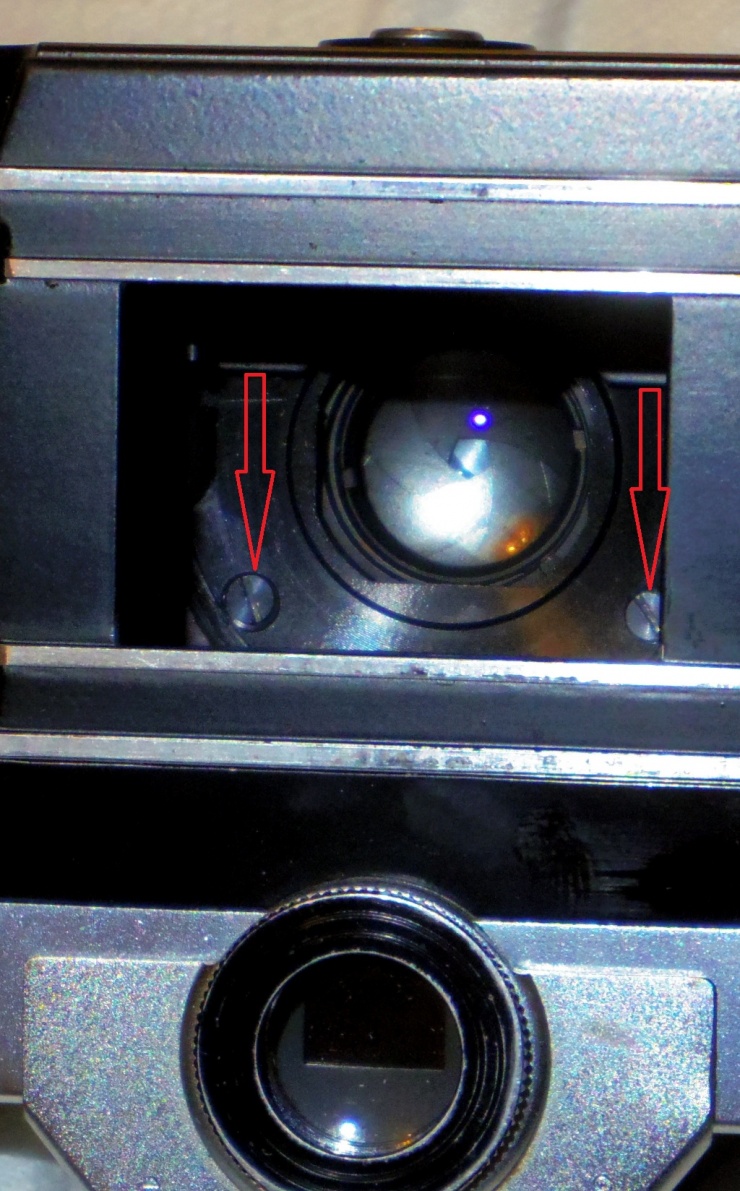

Die ersten beiden Bilder zeigen wie das Contaflexmodul an die Cam angebracht ist. Die 4 Schrauben sind zu lösen, dann fällt das ganze Gebilde nach vorne ab:

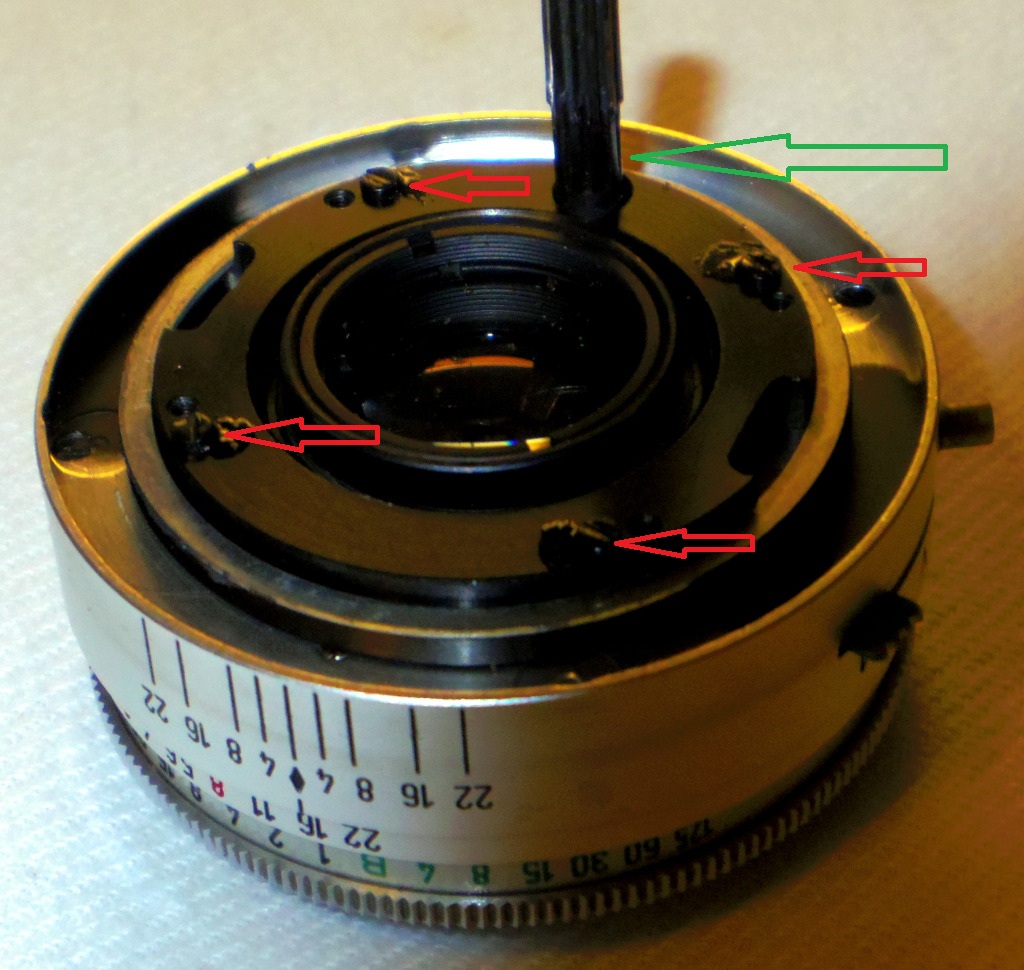

So sieht nun das Contaflex-Modul aus. Die markierten 4 Schrauben (sind mit Siegellack gesichert) herausschrauben und dann die grün markierte Welle herausziehen:



So sieht nun das ganze aus. Wenn man die 4 Schrauben löst, dann fällt das Vorderteil mit dem Bajonett ab. Die Schrauben benötigt man nachher wieder, um das ganze wieder zusammen zu fügen:



So sieht das ganze mit abgeschraubter mittlerer Linse von vorne aus. Wenn man den rot markierten Sprengring entfernt, kommt man an die Innereien:



Danach habe ich alles entfernt was entfernbar war, um den Verschluss lahm zu legen. Zuvor hatte ich versucht alle Hebelchen und Schieberchen zu betätigen, um herauszufinden, ob sich damit der Verschluss öffnen ließ. Leider ohne Erfolg. Daher musste die Feinmechanik dran glauben .

Das blieb von den Innereien übrig:



Der Zusammenbau, damit die Blende mit dem Blendenring wieder funktionierte war ein wenig tricky. Die Blende am Modul ist automatisch immer auf Blende 22. Denn Blendenring am vorderen Modul auf Blende 22 drehen, und dann die 22 genau gegenüber dem schwarzen Punkt auf dem hinteren Modul setzen, ein wenig wackeln und das ganze flutscht rein.

Das ganze wieder mit den 4 Schrauben zusammenschrauben und dann noch die entsprechende Wandlerplatte hinten befestigen und fertig ist das ganze. Das hat bei mir ca 3,4 Stunden gedauert.

Und so sieht dann das wieder zusammengebaute Contaflex II Modul am VNEX und der NEX 5N aus. Richtig ansprechend.



Mit dem oberen Hebelchen (zwischen der roten 3 und 4) kann man dann die Blende einstellen. Einfach leicht runter drücken. Blende wählen, beim Loslassen springt das Hebelchen wieder in die Ausgangsposition und die Blende rastet sauber ein.

Wie schon in meinem vorherigen Post gesagt, gibt es verschiedene Contaflexmodule. Daher kann das ganze bei einer anderen Contaflex wieder ganz anders aussehen.

Da ich noch 2 weitere Opfer zum metzgern habe werde ich das leicht feststellen können. Ich halte Euch auf dem laufenden.
