VNEX und passende V-Objektivkombinationen zur NEX

[hinnerker]

Hier eine Liste, der bislang am VNEX System funktionierenden V-Objektive.

Objektiv	U-Punkt ab Auflagefläche M39 Adapter*	exaktes Auflagemaß zum Sensor*	Objektiv- Länge Rumpf	Tiefe/ Hub b. Kontakt	ben. Tubus	Objektiv Gewinde- länge	Filter gewinde
Rodenstock APO Rodagon N 2.8/50mm (12mm Mutter)	17,37 mm	46,17mm	30,45mm	14,75mm	25,50mm	5,82 mm	40,5mm

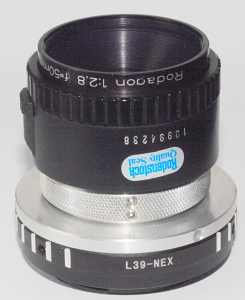

Rodenstock Rodagon 2.8/50mm, alte Version, 9mm Mutter	14,93 mm	43,77mm	30,40mm	14,75mm		5,50 mm	40,5mm
Rodenstock Rodagon 2.8/50mm, neue Version	folgt	folgt	folgt	folgt	folgt	folgt	40,5mm

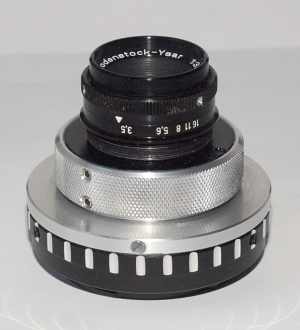

Rodenstock Ysar 3.5/50 M25 Version M25 auf M39 Wandlerplatte 12er Mutter,	21,70 mm	50,00mm	15,15mm	14,75mm	25,50mm	5,60 mm	-

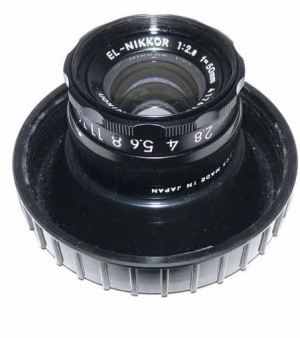

EL Nikkor 2.8/50mm, alte Version, 9er Mutter	15,84 mm	44,64mm	27,62mm	14,75mm	25,50mm	4,89 mm	-

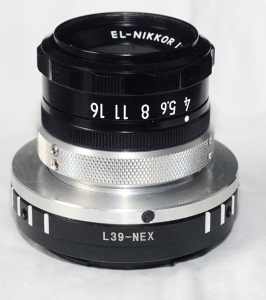

EL Nikkor 4/50mm, alte Version 9er Mutter	15,50mm	44,30mm	23,89	14,75	25,50mm	4,25mm	-
EL Nikkor 2.8/50mm N neue Version, 9er Mutter	13,86 mm	42,66mm	26,80	14,75		6,38mm	40,5mm

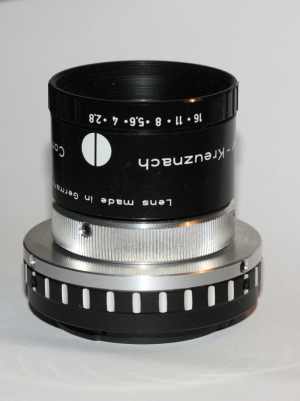

Schneider Componon-S 2.8/50mm, (9er Mutter)	15,54 mm	44,34mm	28,10mm	14,75mm	25,50mm	4,05 mm	43,0mm
Schneider WA Componon 4/40mm (5,5mm Mutter und Kürzung des Objektivgewindes auf 3mm am Objektiv und VNEX Tubus) Attention. Shorten the lens thread to 3mm and also the VNEX thread to 3mm	11,50 mm	40,30mm	29,50mm	14,75mm	23,00mm	gekürzt auf 3mm	43,0mm

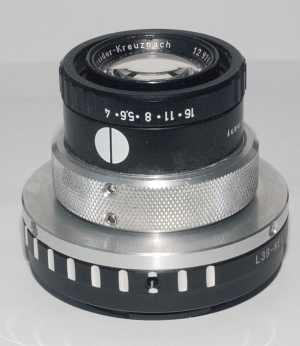

Schneider Componon 4/50mm, neuere M25 Version, (M25 Wandlerplatte), 12mm Mutter		45,70mm	18,23mm	14,75mm	25,50mm		-

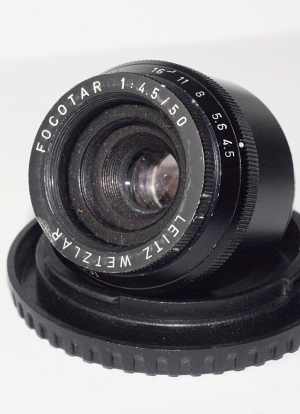

Leitz Focotar 4/50mm, 6mm Mutter)	13,50 mm	43,30mm	31,95mm	14,75mm		4,91 mm	-

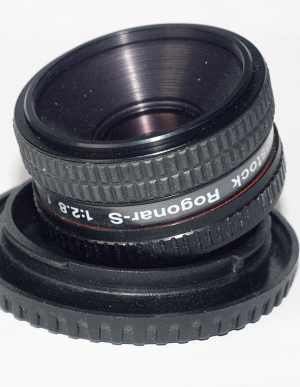

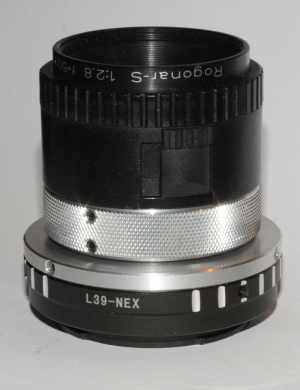

Rodenstock Rogonar-S 2.8/50mm, neue Version, (12er Mutter)	20,00 mm	48,80mm	25,80mm	14,75mm	25,50mm	5,52 mm	40,5mm
Rodenstock Rogonar-S 2.8/50mm, alte Version, 12er Mutter	18,30 mm	46,80mm	30,75mm	14,75mm	25,50mm	5,80 mm	40,5mm

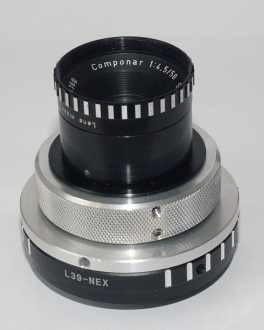

Schneider Kreuznach Componar 4.5/50mm, 12er Mutter, M25 Wandlerring	14,25 mm	47,00mm	24,50mm	14,75	25,50mm	5,05 mm	-

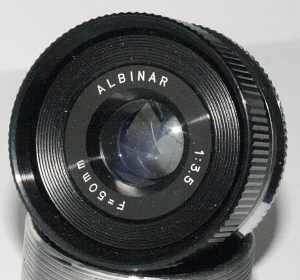

Albinar 3,5/50mm, 9er Mutter	16,30 mm	45,10mm	22,65mm	14,75mm	25,50mm	3,23 mm	-

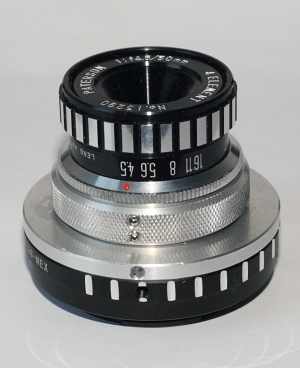

Patterson 4.5/50mm, 4 Elemente, 9er Mutter	10 mm	42,80 mm	18,30mm	14,75mm		3,23 mm	-

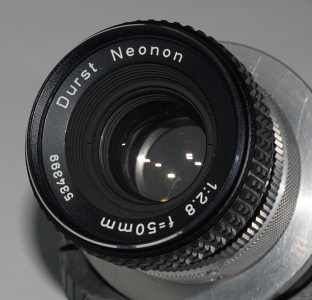

DURST NEONON 2.8/50mm 12er Mutter	13,83 mm	45,63 mm	28,75mm	14,75	25,50	5,93 mm	40,5mm
Vivitar VHE 2.8/50mm 9er Mutter	16,13 mm	44,93 mm	37,34mm!	14,75mm	25,50mm	3,75 mm	-
Hoya Super EL 2.8/50mm 9er Mutter	15,30mm	44,10mm	29,30mm	14,75mm	23mm	6,60mm	40,5mm
Rodenstock Ysaron 3.5/50mm 12er Mutter	16,36mm	45,16mm	18,21mm	14,75mm	25,50	5,77mm	-

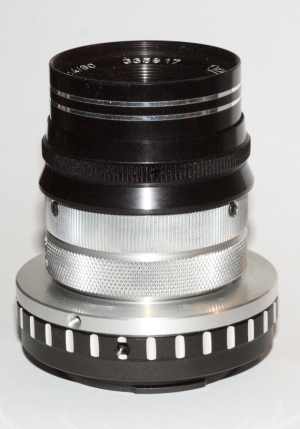

Novoflex Staeble Katagon 4/60mm, 2x9mm Mutter, alternativ 12 und 5.50mm Mutter	25,00 mm	53,80mm	27,66mm	14,75mm	32,50mm	4,90 mm	-

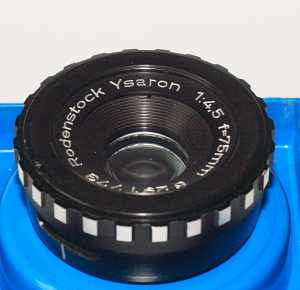

Schneider Ysaron 4,5/75mm	40,00 mm	68,80mm	27,60mm	14,75mm	47,50mm	5,50 mm	-

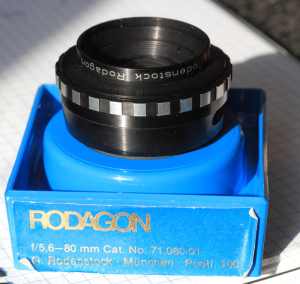

Rodenstock Rodagon 5.6/80mm	47,00 mm	75,80mm	24,25mm	14,75mm	54,50	6,00 mm	-

*)
2. Spalte gibt das Maß Objektivauflagefläche zur M39 Adapteroberläche ohne VNEX Inlet an)
3. Spalte gibt das absolute Maß Objektivauflagefläche zum Sensor bei Unendlichkeitsstellung an.

Liste wird fortlaufend aktualisiert, wenn neue Objektive zu uns gelangen.

LG
Henry

[hinnerker]

Schneider - Kreuznach Componon 4/40mm mit allen Bearbeitungsschritten in die Liste eingefügt.

LG
Henry

[hinnerker]

Vivitar VHE 2.8/50mm in die Liste eingetragen. Es scheint, so lassen die Blendenlamellen und der äußere Aufbau vermuten, ein für Durst von Schneider Kreuznach verändertes Componon-S zu sein. Vorteil ist hier die sehr tief liegende Frontlinse, die eine Streulichtblende überflüssig werden läßt.

LG
Henry

[hinnerker]

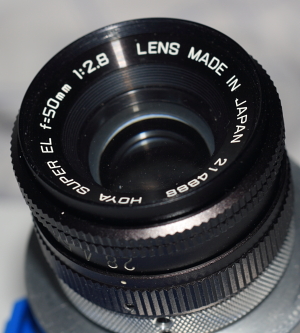

Das erstklassige Hoya Super EL 2.8/50mm in die Liste zugetragen. Als 6-Linser mit 8 Lamellen ein klasse Objektiv..

LG
Henry

[hinnerker]

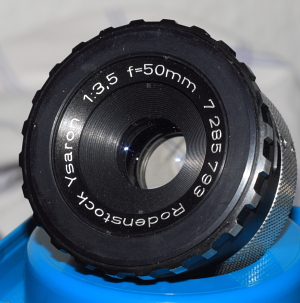

Rodenstock Ysaron 3.5/50mm "Zebra" in der Liste zugetragen..

LG
Henry

[hinnerker]

Soweit vorhanden am Objektiv, hab ich die Maße eines Filtergewindes von 40,5mm in einer eigenen Spalte zugetragen, damit klar wird, welche Objektive über das Zubehör in Retrostellung betrieben werden können.

LG
Henry

[ropmann]

Soweit vorhanden am Objektiv, hab ich die Maße eines Filtergewindes von 40,5mm in einer eigenen Spalte zugetragen, damit klar wird, welche Objektive über das Zubehör in Retrostellung betrieben werden können.

LG
Henry

Laut http://www.schneiderkreuznach.com/archiv/pdf/cpn_s.pdf und meiner Schiebelehre hat das Componon-S 2.8/50mm ein Filtergewinde von 43mm. Leider! Der Retro Adapter hätte mir gefallen. Ist geplant ihn auf für weitere Filterdurchmesser anzubieten?

Grüße Roland

[hinnerker]

Laut http://www.schneiderkreuznach.com/archiv/pdf/cpn_s.pdf und meiner Schiebelehre hat das Componon-S 2.8/50mm ein Filtergewinde von 43mm. Leider! Der Retro Adapter hätte mir gefallen. Ist geplant ihn auf für weitere Filterdurchmesser anzubieten?

Grüße Roland

Hallo Roland,

vielen Dank für den Nachtrag des Filtergewinde-Durchmessers.

Hab grad auch noch das eingekürzte WA Componon 4/40mm zugetragen.. hat auch 42,x mm Kerndurchmesser.. und dürfte damit ebenfalls ein 43mm Filtergewinde haben.

Wir werden das bei der nächsten Serie von Zubehörteilen berücksichtigen, wenn sich noch mehr Objektive mit dem Filterdurchmesser finden. Bisher hatte ich nur eine Häufung der 40,5mm Durchmesser, deshalb sind die vorrangig her gestellt worden.

Leider fehlt mir die Zeit, mich durch die Literatur und Internetquellen "durch zu beißen" um dort eine Häufung zu suchen. Es scheint in erster Linie bei Schneider Kreuznach Linsen so zu sein.

Aber wir werden bei der nächsten Serie ein paar von den 43er "mitproduzieren"...

LG
Henry

[OpticalFlow]

Hallo Henry,

ich haette zu der obigen Tabelle ein paar Fragen, was die ersten beiden Spalten betrifft. Ich denke, ich verstehe was gemeint ist, aber haette es gerne von Dir bestätigt.

Koenntest Du bitte konkretisieren, wie die Distanz bei Unendlich zur Auflageflaeche M39-Adapter definiert ist ? Ich verstehe das so, dass dies von der hinteren Auflageflaeche des Objektivs bis zum Ende des L39-NEX Adapters (da wo Dein silber glaenzendes Inlet anfängt) gemessen ist. Ist das korrekt ?

Die Zweite Spalte ist +28,8. D.h. hier handelt es sich dann tatsaechlich um die Distanz vom Sensor zur Auflagefläche des Objektivs. Demnach muessten die 28,8 mm der Distanz vom Sensor zum Ende des L39-NEX Adapters entsprechen, d.h. der L39-NEX Adapter ragt 10,8 mm vor dem Kamerabajonett hinaus.
Verstehe ich auch das korrekt ?

Warum die Frage: wir hatten ja schon mal per PM diskutiert - ich wuerde gerne mein EL Nikkor an die Nex bringen, aber da es vermutlich die einzige Linse ist, die ich mit dem VNEX betreiben wuerde lohnt sich das System mit seiner Flexibilität fuer mich nicht unbedingt. Angeregt durch aehnliche Umbauten fuer die Contax-G Linsen wollte ich mal schauen, ob es moeglich ist, die Optik in eine alte Objektivleiche einzubauen um deren Helicoid zu nutzen. An der Objektivleiche muesste ich dann direkt ein E-Mount-Bajonett anbringen.

[hinnerker]

Hallo Henry,

ich haette zu der obigen Tabelle ein paar Fragen, was die ersten beiden Spalten betrifft. Ich denke, ich verstehe was gemeint ist, aber haette es gerne von Dir bestätigt.

Koenntest Du bitte konkretisieren, wie die Distanz bei Unendlich zur Auflageflaeche M39-Adapter definiert ist ? Ich verstehe das so, dass dies von der hinteren Auflageflaeche des Objektivs bis zum Ende des L39-NEX Adapters (da wo Dein silber glaenzendes Inlet anfängt) gemessen ist. Ist das korrekt ?

Korrekt.. L39 Adapterende + 4mm Inletaufbau + Inletende bis Auflage des Objektivs auf der Mutter.

Im Falle des Apo Rodagon = 28,8mm L39 + (4mm Inletaufbau + 13,39mm Inletaufbau bis zur Auflagefläche des Objektivs=17,39mm)

Die Zweite Spalte ist +28,8. D.h. hier handelt es sich dann tatsaechlich um die Distanz vom Sensor zur Auflagefläche des Objektivs. Demnach muessten die 28,8 mm der Distanz vom Sensor zum Ende des L39-NEX Adapters entsprechen, d.h. der L39-NEX Adapter ragt 10,8 mm vor dem Kamerabajonett hinaus.
Verstehe ich auch das korrekt ?

So ist es.. der reine Zebra Adapter trägt 10,8mm auf und es ist der reale Abstand zum der Auflagefläches des Objektivs zum Sensor, der in der zweiten Spalte eingetragen wurde.

Warum die Frage: wir hatten ja schon mal per PM diskutiert - ich wuerde gerne mein EL Nikkor an die Nex bringen, aber da es vermutlich die einzige Linse ist, die ich mit dem VNEX betreiben wuerde lohnt sich das System mit seiner Flexibilität fuer mich nicht unbedingt. Angeregt durch aehnliche Umbauten fuer die Contax-G Linsen wollte ich mal schauen, ob es moeglich ist, die Optik in eine alte Objektivleiche einzubauen um deren Helicoid zu nutzen. An der Objektivleiche muesste ich dann direkt ein E-Mount-Bajonett anbringen.

Viel Glück und berichte, wenn Dir da was passendes über den Weg läuft..

Hab die Spaltentitel zum besseren Verständnis mal aktualisiert..

LG
Henry
