Canon nFD 50/1.8: Lehrprojekt Nr. 8593653

Da einige Forenten um meine Motivation besorgt zu sein scheinen ;-)

… und ich es ja schon immer wissen wollte …

… starte ich hiermit das …

Lehrprojekt Nr. 8593653

Benannt nach der heute erfolgten freiwilligen Meldung meines tapferen nFD 50/1.8 mit selbiger Seriennummer:

Anhang 142931



Es soll das Objektiv geöffnet, begutachtet, zerlegt, gereinigt, neu gefettet (sic!) und wieder betriebsfertig zusammengesetzt werden.

Full Service also :yes:

Anhang 142937



Damit möchte ich mich ua. - beschränkt auf dieses Objektiv - wieder dem Thema „Helicoide“ zuwenden, das mir noch etwas schuldig ist (s. Cosinon-Thread ;-)

Anhang 142938



Außerdem ist es eine Erkundung des FD-Bajonetts objektivseitig, das ja nicht ganz einfach zu verstehen ist.

Anhang 142939



Ich fange einfach an zu werken und berichte wie gewohnt, nur in kürzeren Abschnitten.

Alle sind herzlich eingeladen, die Arbeit an Nr. 8593653 zu verfolgen und zu kommentieren.

Danke an Nr. 8593653 für seine Selbstlosigkeit und den Mut, sich zur Verfügung zu stellen.

Auf dass es ein Lehrprojekt werde, das uns alle weiterführt :spitze:

Anhang 142940

Bis zum Start wird es noch etwas dauern, da ich dazu Material bestellen musste.

Nächste Woche geht es los.

Der Fahrplan:

1. Ausbau und Reinigung der von der Objektivvorderseite zugänglichen Linsen.
2. Reinigung der hinteren Linsen.
3. Ausbau und Reinigung der Blendenlamellen.
4. Trennung der Helicoide, Reinigung und neues Fett.
5. Abschließende Beurteilung und Fazit.

Um rasch zu - hoffentlich - guten Erhebnissen zu kommen, folge ich mikeno62 auf YouTube, der mit diesem Objektiv intensiv gearbeitet hat und zu den anerkannten Video-Bloggern in Sachen Objektivservice zählt.

Auch deshalb, da das 50er bereits aus meinem regulären Bestand stammt und deshalb nicht für Experimente oder Pfadfinderaktivitäten herhalten soll ;-)

Stay tuned :yes:

Hallo Andreas, Grüße nach Wien,

mein Exemplar hat die #2044757 ... und wenn ich mir die Gläser und die Lamellen-Ebene genauer anschaue, dann sieht das wie neu aus.

Ich kann ja verstehen, dass Dich die "Bastelei" reizt, aber ich würde mir gar nie ein schlechtes, reparaturwürdiges Exemplar kaufen.
Ehrlich gesagt hatte ich mit allen Kameras und Optiken seit den 60iger Jahren irgend welche Probleme. - auf Holz geklopft

Wünsche Dir weiter den Elan, den Eifer und das Glück, dass Deine Projekte gelingen mögen.
Ciao aus dem hohen Odenwald - gerade eine Regenpause, bei Kälte und starkem Wind.

Zitat:

---

Zitat von aibf

Hallo Andreas, Grüße nach Wien,

mein Exemplar hat die #2044757 ... und wenn ich mir die Gläser und die Lamellen-Ebene genauer anschaue, dann sieht das wie neu aus.

Ich kann ja verstehen, dass Dich die "Bastelei" reizt, aber ich würde mir gar nie ein schlechtes, reparaturwürdiges Exemplar kaufen.
Ehrlich gesagt hatte ich mit allen Kameras und Optiken seit den 60iger Jahren irgend welche Probleme. - auf Holz geklopft

Wünsche Dir weiter den Elan, den Eifer und das Glück, dass Deine Projekte gelingen mögen.
Ciao aus dem hohen Odenwald - gerade eine Regenpause, bei Kälte und starkem Wind.

---

Beifänge sind das, lieber Ekkehard, Zugaben oft zu kaputten Kameras, die ich mir auf Vorrat legte, um mich selbst zu schulen.

Nr. 8593653 hatte es in meinen Bestand geschafft und ist - bis auf Schmutz auf den Linsen - problemfrei.

Und da ich davon mehrere habe, hat es sich wohl freiwillig gemeldet zum Lehrprojekt, in der Hoffnung, dass es bekannt und auch wieder ganz sauber wird ;-)

Die guten Stücke mit Problemen gehe ich dann an, wenn die Beifänge meine Behandlung überleben. Da gibt es einige in meinem Bestand, die sich im Laufe der Jahre unvorhergesehen verschlechtert haben.

Deshalb bin ich ja in meine eigene Lehre gegangen, um das Notwendige selbst tun zu können.

Ich will dir nicht nahetreten, aber auch deine schönen Exemplare sind nicht gefeit vor Unbill.

Verölte Blendenlamellen, Nebel auf Linsen, Probleme mit der Gängigkeit des Fokusringes - das kann prinzipiell jedes der alten Objektive betreffen.

Deshalb ist es besser für den Seelenfrieden, nicht mit der grellen LED-Lampe durch die Linsen zu leuchten, sondern das Innenleben des Objektivs gegen eine helle Fläche oder den Himmel zu betrachten ;-)

Mir wurde es auch zu belastend, nach jedem Bestands-Check eine Liste zu machen, was in die Werkstatt gehört. Dorthin habe ich schon viel zu viel Geld getragen.

Und seit ich in meine Geräte hineinschaue, interessieren sie mich noch viel mehr :yes:

Danke für deine Wünsche - Glück kann ich auf meiner Reise brauchen :-)

Es dauert leider noch, da ich erst am Samstag alles benötigte Verbrauchsmaterial beisammen habe.

Start aber spätestens Mitte kommende Woche!

Gestern habe ich ein ähnliches Objektiv (Canon FD 50/1.8 Seriennummer 1068630) nach Italien verkauft,
nun habe ich gar kein Canon 50er mehr.

Es geht los :yes:

Ich folge im Arbeitsablauf, wie schon erwähnt, Kenneth (mikeno62) auf YouTube, der alle Schritte in einem knapp einstündigen Video erläutert:

“How to clean lens elements in Canon FD 50mm 1:1.8 (new version)“

https://m.youtube.com/watch?v=A2cf_UeGfzU


Ich mag die Videos von Kenneth sehr gerne.

Nicht nur seine Produktivität beeindruckt - es erscheinen regelmäßig neue Videos zum Service von Objektiven -, sondern auch die Ruhe, mit der er bei der Arbeit vorgeht :spitze:

In zwei weiteren Videos zum Canon nFD 50/1.8 widmet sich Kenneth dem Reinigen der Blendenlamellen sowie der Fokussiereinheit.

Zu finden auf seinem YouTube-Kanal:

https://m.youtube.com/@mikeno62


***


Anhang 143402

Der Kandidat



Anhang 143403

Auf den vorderen Linsen liegt Staub und ein größeres Stück Schmutz, das mich schon seit 15 Jahren stört ;-)



Anhang 143404

Auch auf den hinteren Linsen liegt Staub.

Insgesamt rechtfertigt die Verschmutzung den Eingriff, der ja nie risikolos ist.



Anhang 143405

Da ich heute vorne arbeite, steht das Objektiv auf seinem Rückdeckel, der den vorstehenden Blendenhebel und die hintere Linse schützt.



Anhang 143406

Der Zierring aus Kunststoff um die vordere Linse herum ist nicht herausdrehbar, sondern eingeklipst. Daher kann er herausgehebelt werden. Zum Schutz der Linse bei angesetzten Hebel schneide ich ein Stück von einem Block aus zähem Schaumstoff ab. Er kam einst als Teil einer Verpackung zu mir.



Anhang 143407

Mit dem Schraubendreher fürs Grobe gelingt das Heraushebeln einfach und ganz ohne jede Grobheit ;-)



Anhang 143408

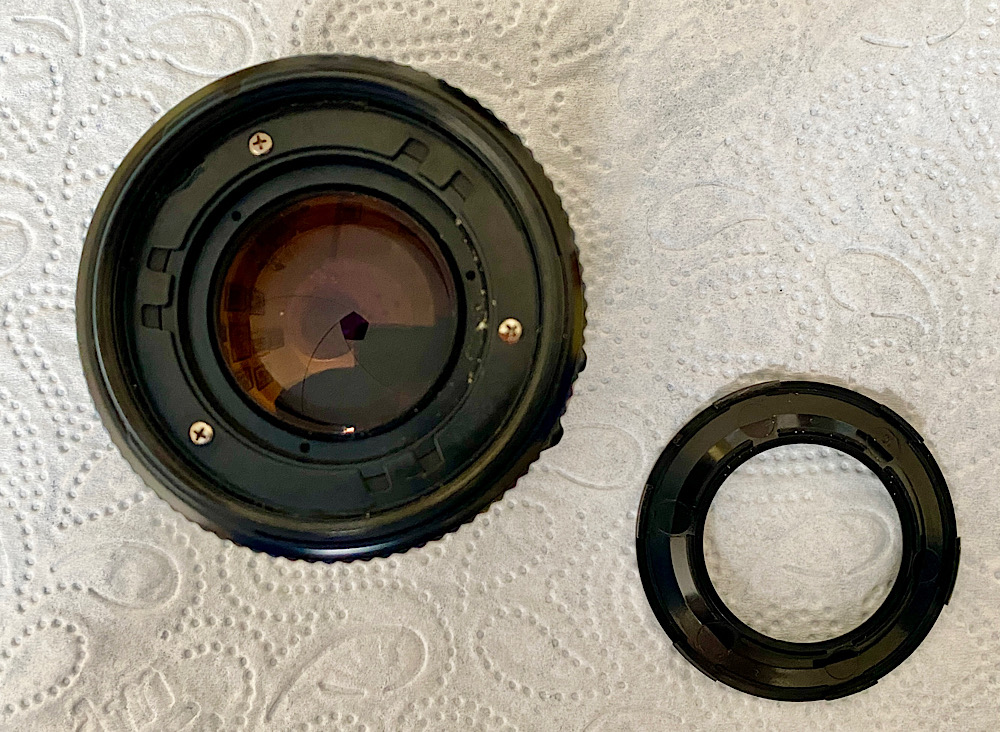

Der Ring ist ab.



Anhang 143409

Schmutz der Jahrzehnte wird sichtbar.



Anhang 143410

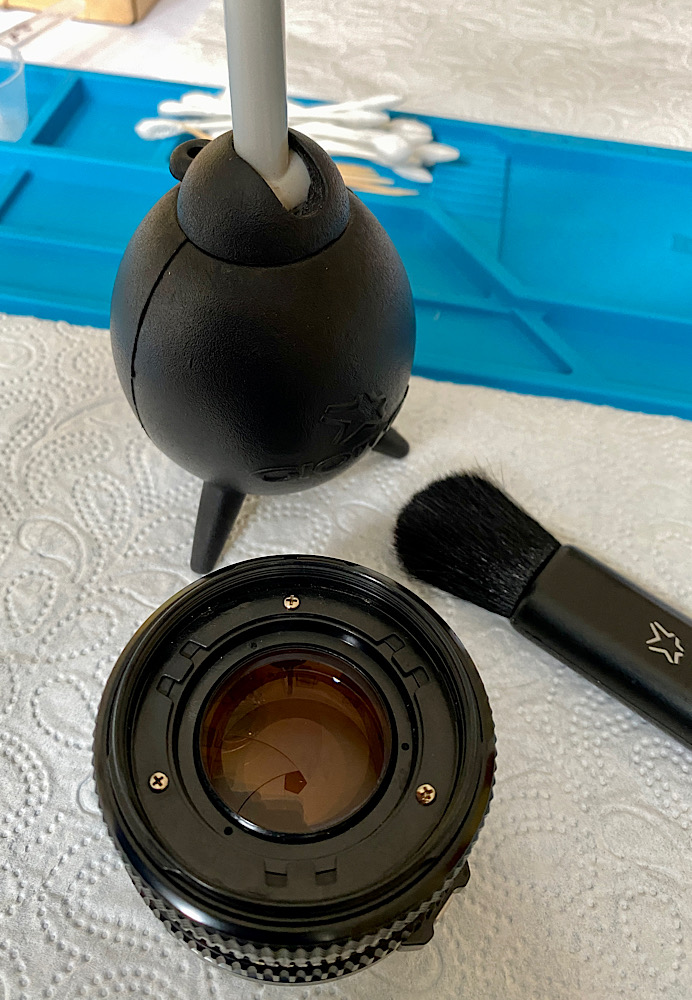

Mit dem Blasebalg und dem Pinsel kommt er weg.



Anhang 143411

Drei Schrauben fixieren einen Ring, der die vordere Linseneinheit hält.

Kenneth empfiehlt, die Stellung von Ring und Linseneinheit für das Wiedermontieren zu markieren.

Diesem Rat folge ich, auch wenn ich vermute, dass die Positionen hier nicht relevant sind, weil die Linsen gleichmäßig geformt sind. Aber sicher ist sicher.

Mit dem Markierstift (harte Wolframkarbidspitze) bringe ich zwei Markierungen an.



Anhang 143412

Strich auf Strich, die an der …



Anhang 143413

… Markierung für Unendlich ausgerichtet sind.

So ist klar, wohin später Linseneinheit und Ring zeigen sollen.



Anhang 143414

Anhang 143415

Die Schrauben drehe ich heraus und lege sie ab.

Alle drei sind gleich, daher müssen sie nicht gereiht aufgelegt werden für das Wiedereinbringen.



Anhang 143416

Auch dieser Ring ist ab.

Vorsicht, die vordere Linseneinheit ist jetzt nicht mehr gesichert und kann beim Umdrehen des Objektivs herausfallen.



Anhang 143417

Mit dem Lens Sucker hebe ich die Einheit aus dem Tubus.



Anhang 143418

Die konvexe Frontlinse …



Anhang 143419

… und eine konkave Linse, die den Abschluss der Einheit bildet.

Die Einheit besteht noch aus weiteren optischen Elementen.

Da ich nicht erkennen kann, wie die Einheit auseinandergeht, bleiben diese für mich unerreichbar.



Anhang 143420

Die Blendenlamellen liegen frei.

Keine Verölung ist sichtbar.



Anhang 143421

Die Fokussiereinheit auf Naheinstellung.

Eine Verstellung der Justage ist bei diesem Demontierungsgrad nicht möglich.



Anhang 143422

Anhang 143423

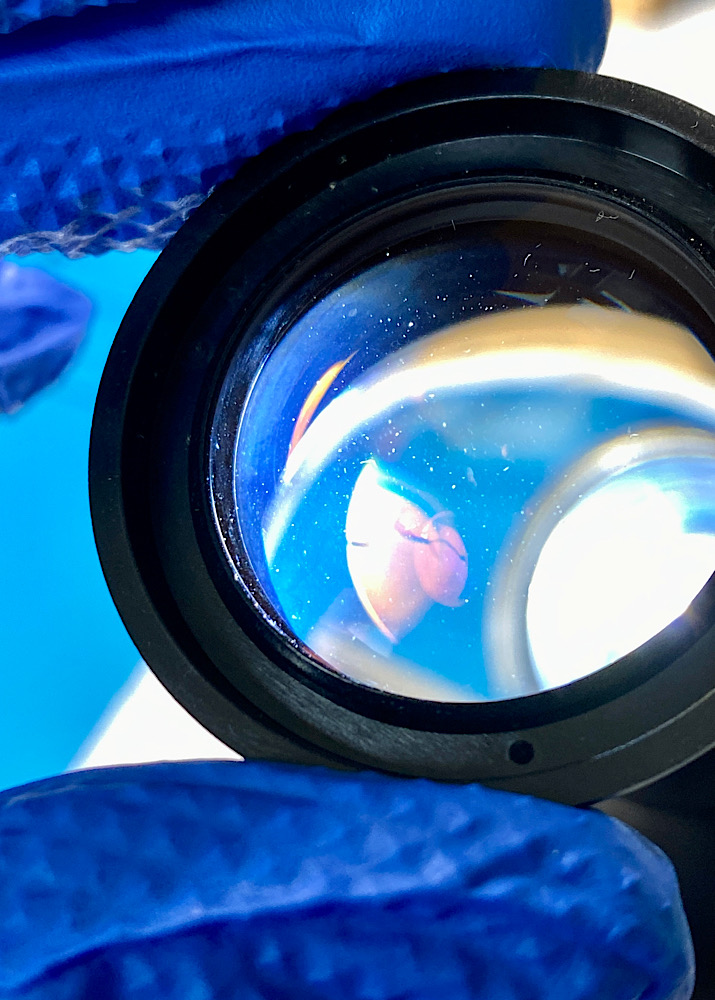

Die Verschmutzungssituation im harten und gebündelten LED-Licht.



Anhang 143424

Sicheren Halt bei der Reinigung findet die Linseneinheit in einem Gummizylinder.



Anhang 143425

Die - kratzerfreie - Reinigung erfolgt in der Reihenfolge Blasebalg - Pinsel - Blasebalg - Linsenreinigungspapier, aber dieses …



Anhang 143426

… auf keinen Fall trocken, sondern mit Wundbenzin getränkt.



Anhang 143427

Reinigen in spiralförmiger Bewegung von innen nach außen.



Anhang 143428

Da auf diese Weise eine Schliere bleibt, wechsle ich vom Papier auf ein in Benzin getränktes Wattestäbchen.

Damit klappt es.



Anhang 143429

Diesselbe Prozedur für die andere Linse.



Anhang 143430

Anhang 143431

Jetzt ist es sauberer.

Anhang 143451

Die Strecke



Anhang 143433

Hier ist noch Schmutz im Tubus erkennbar.



Anhang 143434

Isopropylalkohol und Wattestäbchen klären das.



Anhang 143435

Passt jetzt.



Anhang 143436

Die vordere Linseneinheit ist - per Lens Sucker eingehoben - wieder auf ihrem Platz.

Die beiden Markierungsstriche sind mit der Unendlichkeitsmarke ausgerichtet.



Anhang 143437

Es geht ans Verschrauben des Halteringes.



Anhang 143438

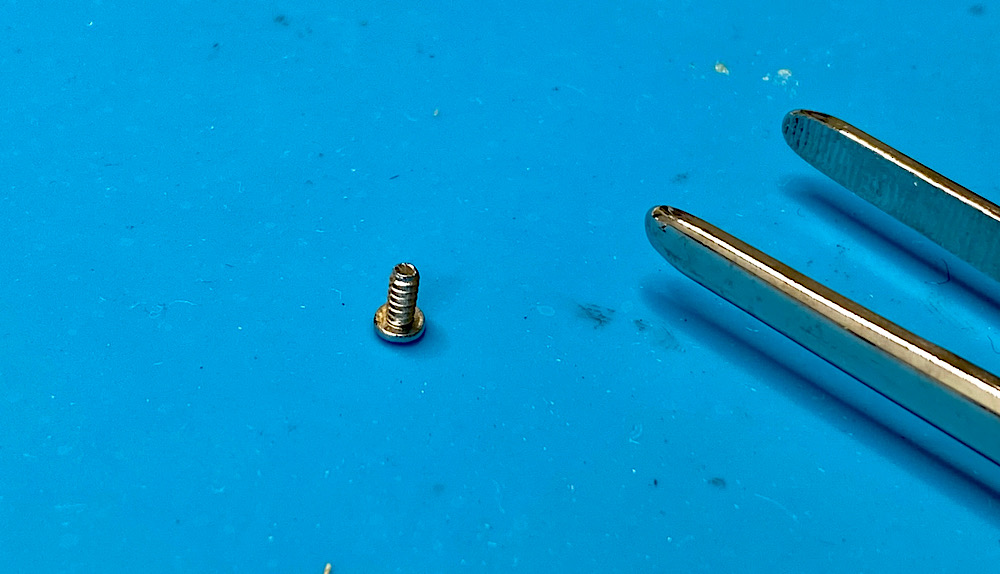

Eine Schraube ist leicht angerostet.



Anhang 143439

Anhang 143440

Anhang 143441

Anhang 143442

Durgol Entkalkerlösung pur, Abschaben und Spülung in Aqua Purificata sind die Kur.



Anhang 143443

Trocknen werde ich die Schraube mit dem butanbetriebenen Dremel Versatip.

Da ich meine enganliegenden Handschuhe aus Nitril - brennbar - nicht ablegen möchte, gibts Schutzhandschuhe aus Leder drüber.



Anhang 143444

Anhang 143445

Die Schraube ist jetzt von Rost befreit und trocken.



Anhang 143446

Alle Schrauben wieder auf ihrem Platz.



Anhang 143447

Ebenso der Zierring, den ich einfach wieder einklipse.



Anhang 143448

Die vordere Linseneinheit, jetzt weitgehend von Staub und Schmutz befreit :yes:



Anhang 143450

Demnächst geht es mit der Rückseite weiter.

Stay tuned :spitze:

Fazit Tag 1

• Dank Vorbereitung mit Kenneth‘ Video gab es keine unangenehmen Überraschungen. Die unangenehmste wäre eine Verstellung der Unendlichkeitsjustierung gewesen mit anschließendem Wiedereinrichten. Mühsamst, und das wollte ich auf jeden Fall vermeiden.
• Der Zierring aus Kunststoff zeigt, wie Canon seine New FD Serie leichter baute. Die Ära des Chromringes und schwerer Ausführung aus Metall war damit vorbei.
• Ich hätte gerne auch die weiteren Linsen in der vorderen optischen Einheit gereinigt, etwas Dunst ist zu erkennen. Aber diese Nuss konnte ich - im Gegensatz zu Kenneth - nicht knacken. Vielleicht weicht meine Version auch von seiner ab.
• Wundbenzin verdampft - hier mit dem Wattestäbchen aufgetragen - rückstandsfrei. Kein Nachpolieren notwendig, das schont die Linsen :yes:
• Ich habe es mir inzwischen zur Gewohnheit gemacht, mich vor Lösungsmitteldämpfen, Hitze und mechanischen Unfällen zu schützen. Das ist mit Maske, Schutzbrille und Doppelhandschuhen zwar Mehraufwand, aber bewahrt meine Gesundheit. Ich kann das nur empfehlen, insbesondere, wenn man - wie ich - täglich bei Werktische sitzt :spitze:
