Minolta MC W.Rokkor-HG 35/2.8: Ausbau und Reinigung der Blendenlamellen

Dieser Beitrag schließt an

„Minolta MC W.Rokkor-HG 35/2.8: Blendenreinigung“

https://www.digicamclub.de/showthread.php?t=26407

***

Da ich die Blendenlamellen meines 35ers in eingebautem Zustand nicht vollständig von Öl befreien konnte, bin ich es heute gründlich angegangen.

Das Blendenregister mit den Blendenlamellen wird ausgebaut und mit Feuerzeugbenzin von Öl befreit.



Anhang 142776

Der Kandidat - bereit zum nächsten Raid ;-)



Anhang 142777

Ausbau der optischen Bauteile und Abnahme der hinteren Abdeckplatte (s. dazu auch Link oben)



Anhang 142778

Der Filterring wird abgenommen.



Anhang 142779

Lösen der Blendeneinheit



Anhang 142780

Die Blendeneinheit ist von Bord.



Anhang 142781

Das hintere optische Bauteil ist abgeschraubt.



Anhang 142782

Ölspuren an der Blendeneinheit



Anhang 142783

Anhang 142784

Die Blendenheit kommt in einen der Gummizylinder zum Lösen von Zierringen.

Damit liegt sie plan und stabil.



Anhang 142785

Anhang 142786

Der Haltering für das Blendenregister wird demontiert.



Anhang 142787

Die obere Halteplatte für die Blendenlamellen.



Anhang 142788

Nach Abnahme der Halteplatte liegen die Blendenlamellen frei.



Anhang 142789

Eine Lamelle nach der anderen wird abgenommen.



Anhang 142790

Alle Blendenlamellen sind draußen.



Anhang 142791

Die untere Halteplatte folgt.



Anhang 142792

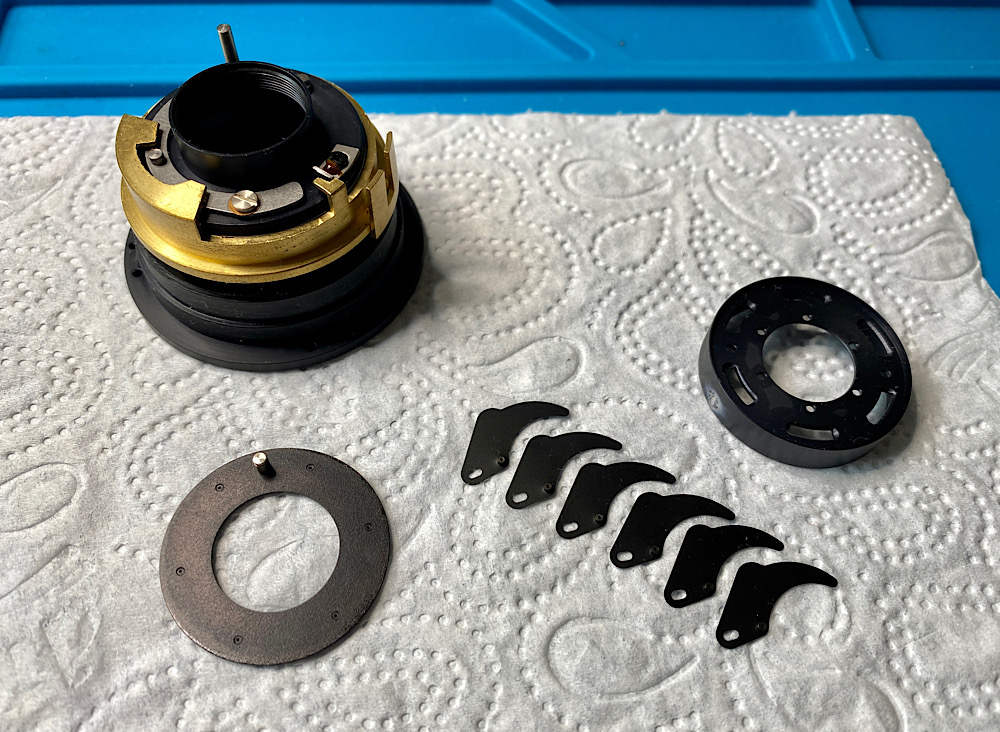

Sämtliche Teile der Blendeneinheit sind ausgebaut.



Anhang 142793

Die restlichen demontierten Bauteile als Strecke.



Anhang 142794

Anhang 142795

Die Blendeneinheit wird in Feuerzeugbenzin von Öl befreit.

Dabei sind die Küchenfenster geöffnet.

Ein Benzin-Trip muss nicht unbedingt sein ;-)



Anhang 142796

Bad in Benzin



Anhang 142797

Anhang 142798

Trocknung mit dem Dremel Versatip



Anhang 142799

Für die sichere Manipulation der Blendenlamellen eignet sich diese Präzisionspinzette bestens.

Sie scheint wie dafür gemacht zu sein :yes:



Anhang 142800

Anhang 142801

Hier hat sich noch Öl unter dem Hebel versteckt.

Mit einem in Feuerzeugbenzin getauchtem Wattestäbchen wird es entfernt.



Anhang 142802

Alle Teile - jetzt ölfrei - bereit zur Montage.



Anhang 142803

Hier kuppelt der Stift der unteren Halteplatte ein.



Anhang 142804

Die Blendenlamellen werden eingelegt.

Die Stifte auf der unteren Halteplatte gehen durch die Aussparungen in den Lamellen.



Anhang 142805

Die letzte Lamelle wird unter die erste eingeschoben.

Anhang 142807

Alle Lamellen sind eingelegt.



Anhang 142808

Anhang 142809

Die obere Halteplatte kommt auf Position …



Anhang 142810

Anhang 142811


… und die Stifte an den Blendenlamellen werden ausgerichtet und von der Halteplatte fixiert.



Anhang 142812

Anhang 142813

Die Steuerkurve ist für die Öffnung der Blende zuständig.



Anhang 142814

Der Tubus in den die Blendenheit gehoben wird.



Anhang 142815

Anhang 142816

Die Blendeneinheit ist wieder am Platz und eingekoppelt.

Ebenso ist der Haltering für die obere Halteplatte wieder eingebracht und verschraubt.



Anhang 142817

Anhang 142818

Anhang 142819

Montage der optischen Bauteile und der hinteren Abdeckplatte.

Der Zierring wird als letztes Element eingeschraubt.



Anhang 142820

Anhang 142821

Die gereinigte Blende - snappy again :spitze:


Mission achieved!

• Es brauchte eine Weile, bis ich die Funktion des Blendenregisters durchschaut hatte.
• Das Einlegen der Blendenlamellen ist mit der gezeigten Präzisionspinzette fast ein Vergnügen.
• Eine ordentliche Vergrößerung des Feldes ist Voraussetzung, damit die Ausrichtung der Stifte gelingt.
• Auch das Ausrichten des Blendenregisters an der Steuerkurve brauchte einige Überlegungen.
• Danach verlief der Zusammenbau problemlos.

Weil es die gründliche Lösung ist und Spaß gemacht hat, werde ich künftig versuchen, alle Ölprobleme in meinen Objektiven auf diese Weise zu beheben.

Allerdings ist es keine Lösung für immer, da das über die Jahrzehnte flüssig gewordene Schmierfett der Fokusschnecke noch da ist. Hoffentlich erst nach längerer Zeit kann es sich wieder bemerkbar machen.

Erst ein Fettwechsel sollte für lange Zeit Abhilfe schaffen.

Aber das ist eine andere, noch zu schreibende, Geschichte ;-)

Nur eine Frage bleibt offen:

Wo wird diese Feder eingehängt?

Und welche Funktion hat sie?

Ich konnte keinen Haltepunkt in ihrem Radius finden.

Auch war die Feder bereits vor der Demontage nicht aufgespannt.


Anhang 142822

Hallo Andreas,

nach der Hebelanordnung zu schließen muss diese Feder von ihrem am hellmetalligen Hebel noch befestigten Punkt radial nach außen ziehen.
Dafür gibt es vielleicht im äußeren Tubus ein kleines Loch zum einhängen.

https://youtu.be/EJpiZzFSm_E?t=401

sieht so aus als ob sie hier rangehört:

Anhang 142823

Danke!

Da geh ich nochmals rein, glücklicherweise nur drei Schrauben entfernt :yes:

Was immer die Feder dort zu tun hat, sie tut es wieder :yes:

Am Stift, oberer Haltepunkt, ist rundum eine Aussparung.

Das hätte ich auch selbst entdecken können :autsch:

Nach nicht zu langem Kampf - ausgetragen von Pinzette und Sonde - war die Feder gebändigt.

Ich nahm dazu die optische Einheit ab, um mehr Platz zu haben für den Fight.


Anhang 142824

:yes:

Gibt es eigentlich ein Verzeichnis der Fachbegriffe im Objektivbau, das die Bezeichnungen der verschiedenen mechanischen Teile im Inneren auflistet?

Das würde mir das Worteerfinden ersparen.

Aceton, Alkohol und Benzin sind bei diesen Projekten die hilfreichen Begleiter.

Leider sind sie auch flüchtig, reizen Augen und Atemwege und zählen nicht zu gesundheitsfördernden Produkten.

Auch bei offenem Fenster bekam ich davon unangenehm in die Nase.

Besonders, als ich die Aceton-Flasche über den Tisch kippte :autsch:

Daher die nächsten Raids zusätzlich mit Atemschutzmaske und gasdichter Schutzbrille.

Das ist kein Luxus, und wer Airbrush macht oder Türen lackiert, ist damit längst bekannt :yes:

Dieses Objektiv bekam ich zum Neuzusammenbau, weil Andreas die Unendlicheinstellung nicht mehr ganz hinbekommen hatte.

Der äußere Fokussierring (mit dem Feingewinde) war zu weit hineingedreht worden nach dem Auseinanderdrehen der Fokusschnecke.

Um das richtig zu machen, muss man die Geradführungsschiene demontieren!

Anhang 143466

Andreas hat sich für meine Ergänzungsreparatur bereits sehr bedankt. :yes:

Zitat:

---

Zitat von waldbeutler

Andreas hat sich für meine Ergänzungsreparatur bereits sehr bedankt. :yes:

---

So ist es! :respekt:

Und ich werde keine Helicoide mehr trennen.

Selbst wenn man vor dem Zerlegen alles markiert, was sich gegeneinander dreht, glaube ich nicht, dass der Zusammenbau dann völlig dem Status zuvor entspricht.

Was nichts ausmacht, wenn man die Feinjustierung des Fokus im Anschluss erledigt.

Da ich dafür nicht ausgerüstet bin, sollte das der erste und letzte Notfall auf meinem Tisch gewesen sein :yes:

***

Was mich gerade beschäftigt:

Woher weiß ich bei einem Objektiv, wo der point of no return liegt?

Gerade beim Abschrauben von Ringen fürchte ich, die Justierung auszuhebeln.
