Pancolar 1,8/50 - Blende geht nicht mehr

Hallo!

Ich habe ein altes Pancolar 1,8/50-Objektiv. Heute, als ich wieder mal Bilder machen wollte, ging die Blende nicht mehr - war immer offen.
Jetzt hab ich das Objektiv aufgeschraubt und mir kamen folgende drei Dinge entgegen:
Anhang 142681
Wobei ich ziemlich stark vermute, dass die Kugel, hier hin gehört:
Anhang 142682
Bei den anderen beiden Dingen, dem Stößel und der Feder bin ich mir nicht sicher? Obwohl, die Feder auf die Kugel? Oder darunter?

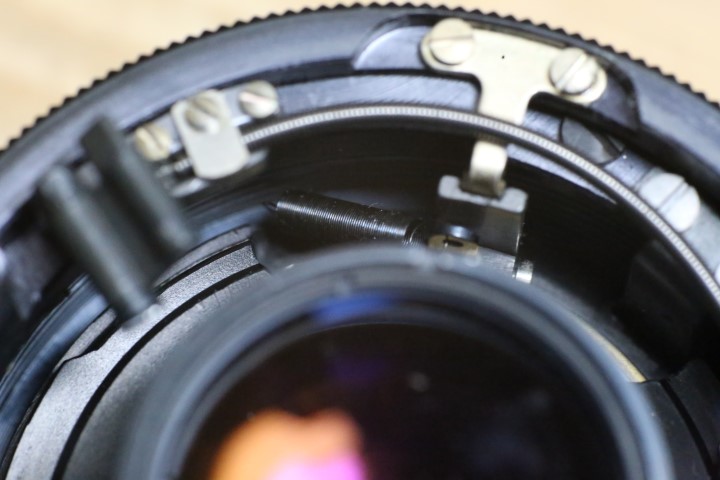

Dann ist mir noch aufgefallen, dass hier eine Feder ausgehängt ist:
Anhang 142683

Ich wäre dankbar, wenn mir hier jemand weiterhelfen könnte!
02.04.2023, 18:58
snufkin

Zitat:

Zitat von snufkin

Hallo!

Wobei ich ziemlich stark vermute, dass die Kugel, hier hin gehört:
Anhang 142682

Ich hab jetzt Kugeln und eine weitere Feder unter dem Blendenring entdeckt. Denke, die gehören dorthin, aber die Feder wohin genau? Auf die Kugel?
02.04.2023, 20:12
han77

Ja, die Feder gehört in die Öffnung und die Kugel da drauf. Auf dem Ring für den A/M-Schalter sind zwei Rillen, die Kugel wird dann beim Umschalten durch die Feder in die Rille gedruckt, damit die Position einrastet. Der Stift gehört in die Öffnung auf dem Deckel mit drei Schrauben. Sollte man festhalten beim Aufsetzen. Oder rein schieben und von der anderen seit mit Klebestreifen oder mit einem Stückchen Knete befestigen.

Das ist die Pancolar-Version mit dem Seilzug. Das wird ziemlich fummelig die Blende wieder zum Laufen zu bringen.
03.04.2023, 22:42
snufkin

Liste der Anhänge anzeigen (Anzahl: 1)

Zitat:

Zitat von han77

Ja, die Feder gehört in die Öffnung und die Kugel da drauf. Auf dem Ring für den A/M-Schalter sind zwei Rillen, die Kugel wird dann beim Umschalten durch die Feder in die Rille gedruckt, damit die Position einrastet. Der Stift gehört in die Öffnung auf dem Deckel mit drei Schrauben. Sollte man festhalten beim Aufsetzen. Oder rein schieben und von der anderen seit mit Klebestreifen oder mit einem Stückchen Knete befestigen.

Das ist die Pancolar-Version mit dem Seilzug. Das wird ziemlich fummelig die Blende wieder zum Laufen zu bringen.

Hallo!
Danke für deine Antwort!
Mir ist jetzt einiges klarer geworden!

Allerdings weiß ich noch nicht, wo diese Feder eingehängt gehört:
Anhang 142717

Und: Das Loch für den Stift sehe ich. Ich vermute, er gehört mit dem Kopf nach innen in das Loch. Aber was passiert innen im Objektiv mit ihm. Der fällt ja dann runter / hinen, oder was verstehe ich da noch nicht?

Danke!
03.04.2023, 22:52
snufkin

Zitat:

Zitat von snufkin

Hallo!
Und: Das Loch für den Stift sehe ich. Ich vermute, er gehört mit dem Kopf nach innen in das Loch. Aber was passiert innen im Objektiv mit ihm. Der fällt ja dann runter / hinen, oder was verstehe ich da noch nicht?

Gut, das hab ich grad gelöst. Der Stift steck und fällt nirgends hinein. Federt zurück, wenn ich ihn reindrücke.

Jetzt fehlt mir nur mehr das Einhängen dieser Feder. Vermutlich ist diese die Ursache für die nicht mehr funktionierende Blende.
04.04.2023, 05:58
Ando

Da helfen wohl nur Versuch, Kombinieren, Geduld und etwas Glück, das wieder zusammenzubekommen.

Dafür ist man dann Experte für dieses Objektiv :spitze:
04.04.2023, 06:29
Optikus64

Zitat:

Zitat von snufkin

Gut, das hab ich grad gelöst. Der Stift steck und fällt nirgends hinein. Federt zurück, wenn ich ihn reindrücke.

Jetzt fehlt mir nur mehr das Einhängen dieser Feder. Vermutlich ist diese die Ursache für die nicht mehr funktionierende Blende.

Ja, da hast Du den Übeltäter, das einfädeln geht m.E. mit einer Sonde wie beim Zahnarzt. Man muss die dämliche Feder ja in die Halterung kriegen und das ist eine üble Fummelei.

LG
Jörg
04.04.2023, 08:01
han77

Liste der Anhänge anzeigen (Anzahl: 1)

Mein Zebra-Pancolar scheint eine andere Version zu sein. Der Stift würde nicht zurück federn, wenn die Feder nicht am Schlitten für den Seilzug hängt. Kannst du bitte ein Gesamtbild einstellen. Ungefähr so:

Anhang 142720

Dann wird es vielleicht klarer wo die Feder eingehängt gehört.
04.04.2023, 09:54
Jan Böttcher

Zitat:

Zitat von snufkin

Gut, das hab ich grad gelöst. Der Stift steck und fällt nirgends hinein. Federt zurück, wenn ich ihn reindrücke.

Jetzt fehlt mir nur mehr das Einhängen dieser Feder. Vermutlich ist diese die Ursache für die nicht mehr funktionierende Blende.

Da, wo die Feder noch dranhängt, ermittelst Du experimentell in welche Richtung sie ziehen müßte.
Dann guckst Du in der Richtung man um die Länge der gespannten Feder entfernt, was sich da an Ösen oder Säulen anbietet, oder ob da ein leeres Lcoh ist, in dem Einst eine Säule gesteckt haben könnte.

Alternativ den <Namen des Objektis> + "repair", evtl. ergänzt um "manual" bei Google eingeben und dann die Bildersuche bemühen ...

Danach dann am Kopf kratzen und den passenden Federhalten suchen oder improvisieren (wenn es nicht der Pinzette ging).
04.04.2023, 20:32
snufkin

Liste der Anhänge anzeigen (Anzahl: 2)

Zitat:

Zitat von han77

Kannst du bitte ein Gesamtbild einstellen.

Hier zwei Bilder:

Anhang 142723

Anhang 142724

Um die Feder rechts geht's.
04.04.2023, 20:38
snufkin

Jetzt weiß ich, wo die Feder hingehört. Nämlich auf die Schraube rechts unten. Die Blende scheint wieder zu funktionieren, aber jetzt hab ich den silbernen Stift irgendwo verloren... grrr.. muss mal suchen.....
04.04.2023, 20:43
snufkin

Schön, der Stift ist auch wieder da. Hatte sich im Objektiv versteckt. Mal alles zusammenbauen....
05.04.2023, 07:12
han77

Liste der Anhänge anzeigen (Anzahl: 1)

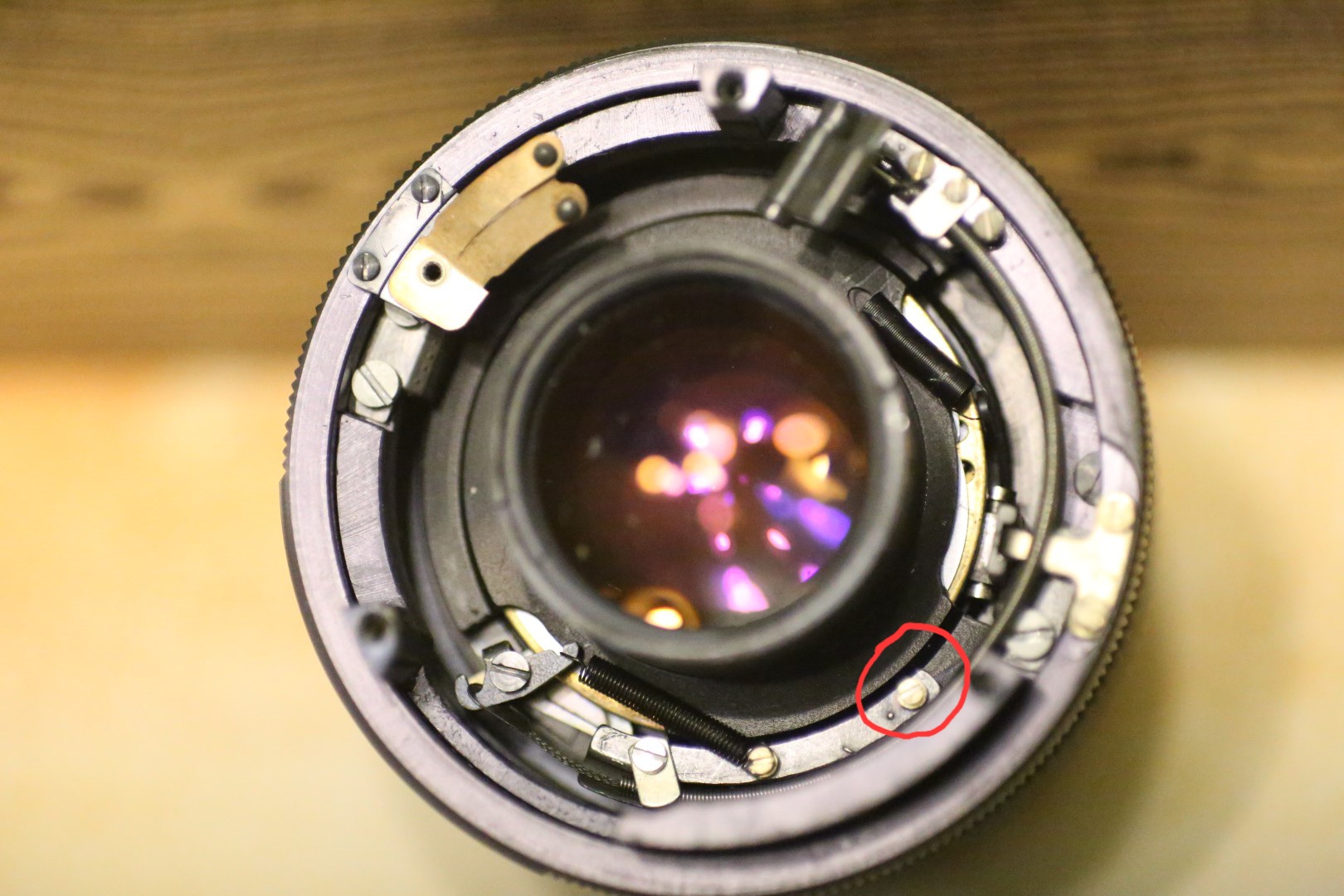

Das müsste die Schraube sein, wo die Feder eingehängt sein soll.

Anhang 142728

Das hast du aber schon herausgefunden. Super!
05.04.2023, 09:00
snufkin

Zitat:

Zitat von han77

Das hast du aber schon herausgefunden. Super!

Ja, danke!

Mein letztes Problem ist nun, dass die Kugel, die im Blendenring eigentlich auf der Feder liegen sollte, in das Loch gerutscht ist, weil die Feder schon ausgeleiert war. Ich krieg sie nicht mehr raus. Schon mit Stecknadeln probiert, Klopfen, Terpentin, Alkohol, ... ich muss wohl den Ring von der anderen Seite mit einem Kleinstbohrer anbohren..
05.04.2023, 09:01
Optikus64

Das sieht gut aus 👍

LG Jörg
05.04.2023, 13:01
waldbeutler

Zitat:

Zitat von snufkin

ich muss wohl den Ring von der anderen Seite mit einem Kleinstbohrer anbohren..

Bloß nicht!
Mit Benzin, Kaltreiniger oder Aceton das Loch verfüllen, mit einem Zahnstocher oder so etwas darin herum rühren, und dann mit einer magnetisierten Stahlspitze heraus ziehen.
05.04.2023, 20:39
snufkin

Zitat:

Zitat von waldbeutler

Bloß nicht!

Schon passiert. Ein Uhrmacher hat mir mit einem 1,2mm Bohrer ein kleines Loch auf der Rückseite reingebohrt. Die Kugel ging dann raus, es ist alles wieder zusammengebaut und das Objektiv funktioniert wieder perfekt!
05.04.2023, 20:49
Ando

Zitat:

Zitat von snufkin

Schon passiert. Ein Uhrmacher hat mir mit einem 1,2mm Bohrer ein kleines Loch auf der Rückseite reingebohrt. Die Kugel ging dann raus, es ist alles wieder zusammengebaut und das Objektiv funktioniert wieder perfekt!

Nur das Ergebnis zählt :yes:
05.04.2023, 21:35
Optikus64

Ui ...

Bei dem Gedanken an das Bohren hatte ich einen leichten Schwächeanfall, aber Uhrmacher ... OK.

Gratulation dass die Linse wieder tut, viel Spaß damit!

LG
Jörg
06.04.2023, 08:18
waldbeutler

Zitat:

Zitat von snufkin

Ein Uhrmacher hat mir mit einem 1,2mm Bohrer ein kleines Loch auf der Rückseite reingebohrt. Die Kugel ging dann raus, es ist alles wieder zusammengebaut und das Objektiv funktioniert wieder perfekt!

Wenn Feder und Kugel nun nicht zur Rückseite hin hinausfallen, hat das Loch für Feder und Kugel wohl einen weit größeren Durchmesser - 1,5 bis 2 mm wohl. Etwas ungewöhnlich!
