Cinerectim 62,5/100 (Rathenower Optische Werke)

Das Cinerectim 62,5/100 von den Rathenower Optischen Werken ist ein Objektiv zum Tonkinokoffer Zeiss TK 35,
dieser wiederum ist eine portable Kinoprojektoreinheit für 35-mm-Filme, die vom VEB Carl Zeiss Jena bis in die 1960er Jahre hergestellt wurde.
„Diese mobile 35-mm Filmprojektortechnik wurde auf dem Gebiet der DDR genutzt. TK 35 wurde in Orten eingesetzt, wo es keine festen Kinoeinrichtungen gab,
wie in Sälen von Dorfgaststätten oder auch bei Freiluftveranstaltungen und dort auch als Landfilm bezeichnet.“ (wikipedia).

Soweit ich in Erfahrung bringen konnte war die Standardbrennweite 90mm bei 4m großen Leinwänden, es können aber auch längere Brennweiten (250mm)eingesetzt werden.
Nun ich bin mit Filmen und Filmprojektion überhaupt nicht vertraut, ich habe dieses Projektorobjektiv zum Fotografieren gekauft.
Über den Linsenaufbau habe ich bisher keine Infos gefunden und Zerlegen ist nicht notwendig, weil die Linsen sehr sauber sind.
Es dürfte eine Lichtstärke von 1,9 oder 2,0 haben, der Durchmesser beträgt 62,3 mm, die Länge beträgt 86mm und paßt bestensin Henrys 62,5er SFT.

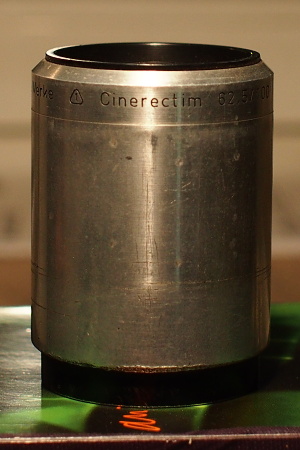

Das Teil ist ein echter Brummer, man fällt schon etwas auf

Anhang 62771Anhang 62772Anhang 62773

Die Sony Alpha 6000 war für dieses Objektiv am besten geeignet, weil die Unschärfen am Rand sich dann in Grenzen halten

Anhang 62774

Bei der Sony A7 war es um einiges schlechter

Anhang 62778

Für meine Zwecke ist die Randschärfe zwar wichtig, aber mit Projektionsobjektiven werden meistens Fotos gemacht, die dieses Schärfegefälle
vertragen oder als Stilmittel nutzen. Ein paar Beispiele, die ich heute auf die Schnelle gemacht habe:

Anhang 62779

Anhang 62780

Anhang 62781

Beste Grüße

Dieter

..das "Hüttenbild" gefällt mir sehr gut :respekt:

Gruß Claas

Weil heute so ein trübes Wetter war und ich unbedingt das Cinerectim Projektionsobjektiv weiter ausprobieren wollte,
habe ich Details der Weihnachtsdeko meiner Frau fotografiert.
Grundsätzlich kann man feststellen, es ist ziemlich scharf, wenn man es genau einstellt, also focus-peaking und Detailvergrößerung
ist angesagt, die Schärfenzone ist extrem klein, die Farben sind neutral und ich komme auf ca.50cm an das Objekt ran.

Anhang 62843

Anhang 62844

Anhang 62845

An dem Bromelienfoto sieht man oben sehr gut, wie gering die Schärfezone eigentlich ist, und wie der Vorder- und der Hintergrund
verschwimmt, das geht sonst nicht so einfach.

VG

Dieter

Hallo Dieter!

Zitat:

---

Zitat von ulganapi

...Es dürfte eine Lichtstärke von 1,9 oder 2,0 haben, ...
...

---

62,5mm ist offensichtlich der Nenndurchmesser, 100mm die Brennweite?
Halte die Optik doch mal mit der Rückseite vor eine helle Fläche, Monitor, o.ä., und schaue von vorn drauf.
Du siehst dann in den Linsen einen hellen Kreises. Das ist die Eintrittspupille. Jene ungefähr messen.
Der Blendenwert ergibt sich dann ganz einfach aus dem Ergebnis von: Brennweite geteilt durch Eintrittspupille

Herzlicher Gruß vom Waldschrat

dann ist es wohl 2,0/100, ich hatte den vorderen Linsendurchmesser gemessen, der ist etwas größer.

ROW Cinerectim 62,5/100 @a6000

Anhang 80543

Anhang 80544

Anhang 80545

Anhang 80546

Gruß
witt

...gefällt :respekt:. Die Bearbeitung ist auch sehr passend.

LG Claas

Zitat:

---

Zitat von ulganapi

Über den Linsenaufbau habe ich bisher keine Infos gefunden und Zerlegen ist nicht notwendig, weil die Linsen sehr sauber sind.

---

Vermutlich ists ein Vierlinser, Petzvaltyp - wo im Diaprojektor häufig Cooksche Triplets benutzt wurden, sind die Optiken im Kinobereich sehr häufig Petzvals.
Ich habe auch vier oder fünf Optiken fürs 35mm DDR-Wanderkino hier, allerdings alles Zeiss Kipronare - ebenfalls alle mit sehr geringer Schärfentiefe, aber ziemlich scharf in der Schärfeebene.
Ich benutze auch gern nur die erste Linsengruppe - die hat etwa 1,5x so viel Brennweite wie das ganze Objektiv und einiges mehr an interessanten Bildfehlern ;)

Zeig doch mal bitte ein Foto mit nur der ersten Linsengruppe...

Grüße Claas

Ich hatte meines ja zum Reinigen komplett auseinander und ja es ist ein Vierlinser. Auch wenn es auf den Bildern so aussieht, lässt sich der Vordere Linsenblock zumindest bei mir nicht einzeln raus drehen. Bei anderen Kino Linsen geht das aber tatsächlich.

Anhang 80784

Anhang 80785

Ich habe ein sehr ähnliches, das Cinerectim mit 105 mm Brennweite.
Es hat auch 4 Linsen in vier Gruppen, die jeweils in einen vorderem und einem hinterem Teilgehäuse untergebracht sind.
Man kann vorn und hinten die jeweils 2 Teile mit je zwei Linsen einzeln herausschrauben. Innen ist bei mir dann ein Ring mit kleinen Schlitzen, sodass man jeweils die Linsen herausbekommt.
Für eventuelles Reinigen ist das wichtig.

Auch bei mir ist der Schärfebereich extrem kurz.

Da es ein Kinoobjektiv ist, nehme ich an, dass es auf entsprechende Abstände gerechnet ist.

Da das Herausschrauben sehr einfach ist, kann man auch eine Blende relativ einbauen, was die Schärfentiefe stark verbessert.

Ich selbst verwende Vorsatzblenden.

https://live.staticflickr.com/65535/...04dd4898_b.jpg
Gerbera by Bernd Hutschenreuther, auf Flickr

Mit Cinerectim, 52,5 mm Durchmesser, 105 mm Brennweite, laut Aufschrift.

Hier einmal an der GFX100S

Anhang 153829
