Neue VNEX Short Wandlerplatten für RMS Lupen- und ROBOT 26 + 31mm Objektive

Das VNEX short entwickelt sich weiter zu einem tollen eigenständigen System.

Neben dem eigenständigen und extra für ROBOT Objektive entwickelten Einsteckbuchsen-Adapter für die beiden ROBOT Normen M26 und M31 Schraubbajonett (weitere Einsätze werden folgen)...

hier hatte ich darüber berichtet... http://www.digicamclub.de/showthread.php?t=20313

wird es neue Anschlußmöglichkeiten für eine Reihe exzellenter Objektive an das VNEX und VNEX Short geben.

Wer das VNEX short nicht kennt, kann sich hier informieren und einen ersten Kurzeinblick in das System und was damit möglich sein kann, gewinnen... http://www.digicamclub.de/showthread.php?t=19495

Das VNEX short wird inzwischen "Erwachsen" und die Besitzer eines VNEX Short (und natürlich angehende Interessenten :lol:) kommen bei Bedarf in den Genuß, einige neue Zubehörteile für ihr System zu erstehen...

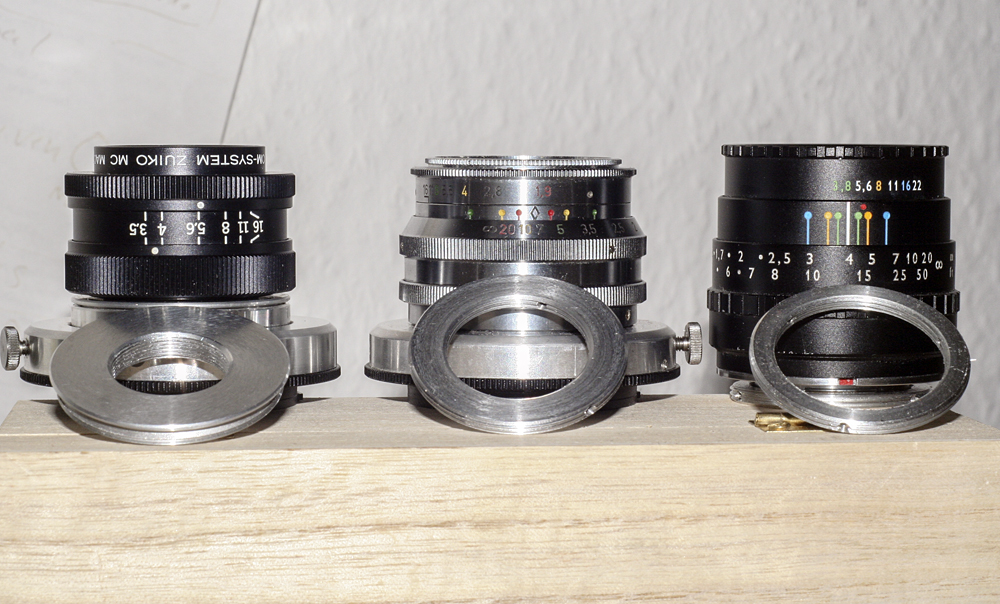

Hier mal die Übersicht der Neuerungen...

Anhang 42882
(v.l.n.r. Olympus Lupenobjektiv mit RMS 1/36tpi Gewinde - Übergang auf VNEX Short, ROBOT M26 Gewindeübergang auf VNEX M39, ROBOT M31 Gewindeübergang auf VNEX M39)

Hintergründe der Entwicklung dieses optional erhältlichen Wandlerplatten-Sets:

Das VNEX short ist mit seinem Auflagemaß von nur 28,8mm (also wie ein normaler LTM Adapter, aber mit Fokussierwendel !) geradezu prädestiniert dafür, die Robot Schraubobjektive von den Robot Star und Robot Rekorder - Kameras aufzunehmen.
Hierfür bedarf es einem Gewindering der von M26 Innengewinde auf M39 Außengewinde "wandelt" und damit in das VNEX oder VNEX short eingeschraubt werden kann.

Das "exakte" Auflagemaß für die ROBOT Objektive von Schneider Kreuznach kann dann am VNEX eingestellt und der Fokussierwendel mittels seiner Rändelschraube "festgesetzt" werden... schon arbeitet das VNEX als
exakt unendlich justierbarer Adapter für die ROBOT Objektive... perfekt für denjenigen, der sich nicht daran stört, dass die Skalen nicht unbedingt bei 12 Uhr ausgerichtet stehen... eben weil der exakte Unendlichkeitspunkt ja erst noch am VNEX eingestellt werden muss und dabei kann es nun sein, dass dieser von der 12 Uhr Stellung abweicht...

(wen es wirklich stört, kann besser zum weiter oben verlinkten ROBOT Buchsenadapter greifen)....

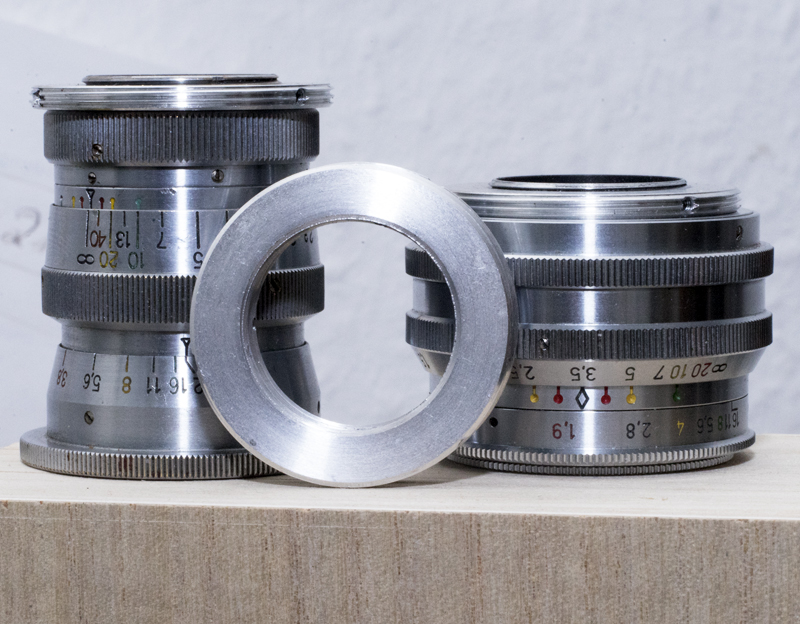

Hier ein paar Bilder von Robot Objektiven... mit den montierten Wandlerplatten ... hier die 26mm Version für den direkten Anschluss an das VNEX short

Anhang 42883

Diese Wandlerplatten brauchen nicht (können aber), wie sonst ja üblich, mit den 3 Madenschrauben gesichert werden, sondern die Objektive werden direkt in ein passendes Innengewinde der Wandlerplatten geschraubt..somit auch keine versehentliche Gewindeschädigung möglich...

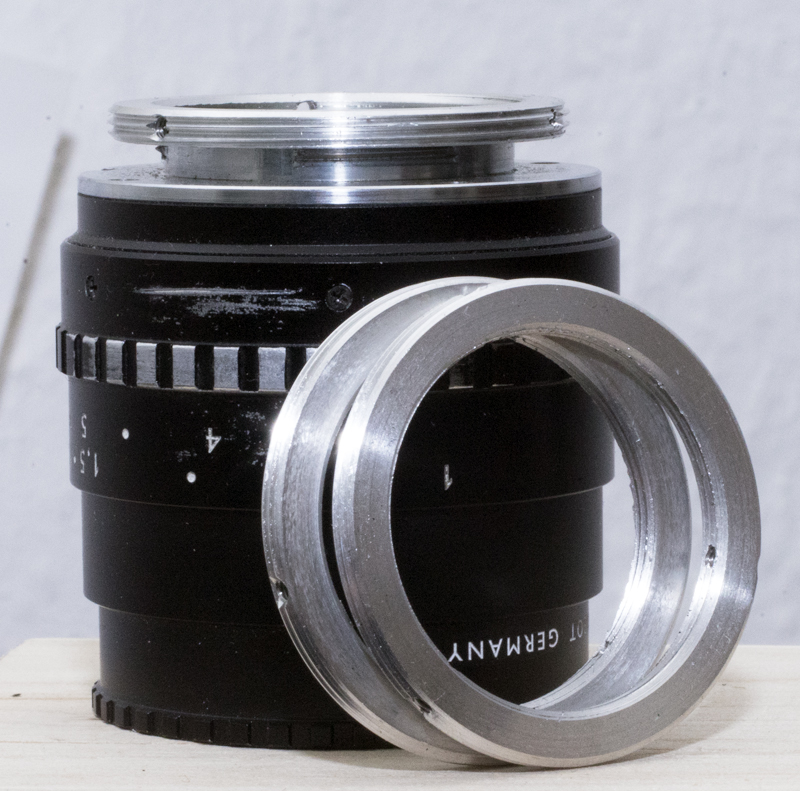

Hier die Version für die ROBOT Rekorder Objektive mit dem 31mm Schraub-Bajonett... eigentlich ein Schraubgewinde, wie jedes andere, aber an den Objektiven wurde es für einen möglichst kurzen Schraubvorgang von Robot unterbrochen ausgeführt, so das es an den Kameras schnell zu befestigen war... das heißt, man hat schlicht Teile des Gewindes so gefertigt, dass im Anschluss das Gewinde wie bei einem Steckbajonett "weggefräst" wurde... Es blieben nur 3 Teilgewinde übrig, die wie typische Bajonett-Flügel aussehen... wer Robot Objektive besitzt, wird wissen, was ich meine.

Anhang 42884

Somit steht dem VNEXund VNEX short Nutzer mit dem System ein justierbarer Adapter für die ROBOT's zur Verfügung... neben den ohnehin schon reichhaltigen Funktionen des VNEX !

Ein weiteres, besonderes "Schmankerl" ist nun durch die Anschaffung eines Olympus Lupenobjektivs für den Betrieb am VNEX und VNEX short hinzugekommen:

Das VNEX und VNEX Short können nun auch Lupenobjektive mit dem aus der Mikroskopie bekannten RMS Schraubanschluss aufnehmen...

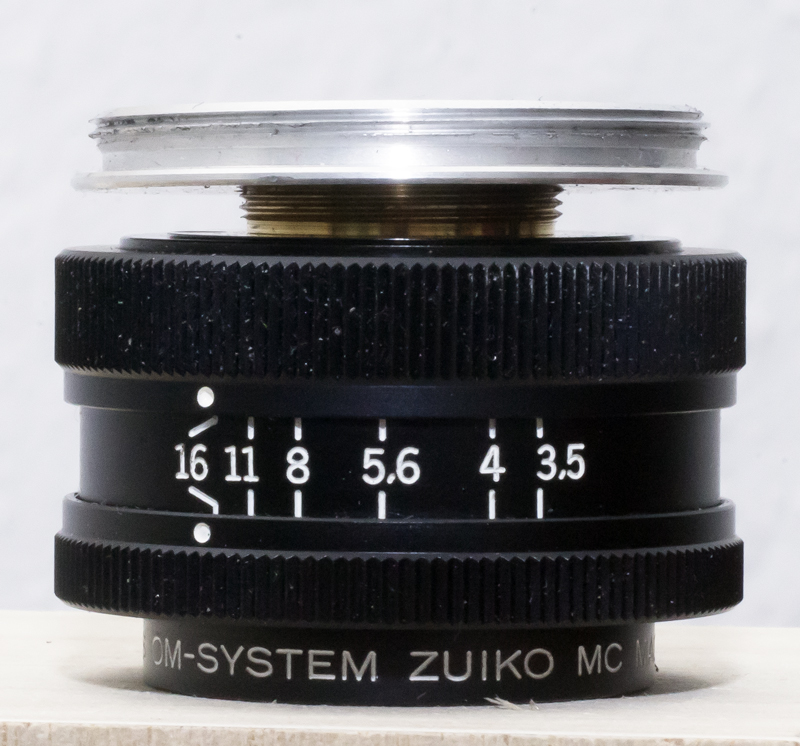

(Olympus Lupenobjektiv 3.5/38mm und RMS Gewindeübergang auf das VNEX System)...
Anhang 42885

Mit diesem RMS Gewindeübergang kann nun jedes 1/36tpi Mikroskop-Objektiv an das VNEX oder VNEX short gebracht werden...

Da das VNEX Short ja selbst an jede Kamera angeschlossen werden kann (mittels geeignetem 52mm Filter-Umkehrring), hier ein paar Bilder, die mit der Kombination Olympus OM 3.5/38mm und der EOS 5D MKII freihand von einer noch etwas
"winterschlafenden" Biene auf meiner Fensterbank geschossen wurden... Crops !

Anhang 42886

Anhang 42887

Anhang 42888

Lupenobjektive machen sehr viel Spaß... und nun eben statt an einem sperrigen Balgen auch am VNEX...

Nochmal das Olympus, diesmal aber mit an die Sony NEX 7 montierten VNEX short... logischerweise kein Unendlich, aber ein tolles und sehr sehr brauchbares "Schnell-Makro"...

Anhang 42889

Anhang 42890

Die sehr feinfühlige Verstellung des VNEX Short macht mich schon neugierig auf meine ersten Übungen im Fokusstacking, das ich nun natürlich hervorragend mit dieser Option durchführen kann.

Kurze Preisinfo... das 3er Wandlerplattenset für ROBOT 26mm, 31mm und RMS Mikroskopie-Gewinde zum Anschluss an das VNEX und VNEX Short bewegt sich bei 50 Euro !

LG
Henry

Krass! :yes:

Moin Henry,
schon wieder eine interessante Erweiterung Deines VNex-Systems.
Ich habe da mal eine Frage: welchen Aufnahmeabstand hattest Du bei den Bienen-Fotos?
Gruss Fraenzel

Zitat:

---

Zitat von Fraenzel

Moin Henry,
schon wieder eine interessante Erweiterung Deines VNex-Systems.
Ich habe da mal eine Frage: welchen Aufnahmeabstand hattest Du bei den Bienen-Fotos?
Gruss Fraenzel

---

Moin Fraenzel,

Aufnahmeabstand war "gepeilt" (weil Freihand) bei ca. 10-15 cm... zur Sensorebene
Bilder sind ein leichter Crop aus der 5D MKII... fokussiert wurde über Pendelbewegung... das Insekt war gottseidank derart "träge" unterwegs (wohl noch im Winterschlaf?)...
Benutzt wurde ein Yongnuo Blitz mit Diffusor und ein Funksender auf der Kamera.. auf meinen Ringblitz warte ich noch... Blende lag bei ca. f8 oder f11

LG
Henry

Das ist das Originale Bild, das den Arbeitsabstand etwa verdeutlicht... und wie gesagt, am KB Sensor der EOS 5D MKII...

Anhang 42895

Korrigiert ist das Objektiv aber für Maßstäbe bis 6:1, geht also noch viel mehr. Mit dem RMS Adapter kann ich es aber nun auch - sollte ich noch größere Maßstäbe benötigen, auch an meinen Novoflex Balgen mit M39 Gewindeanschluss bringen.

Alternativ nutze ich im Moment auch sehr gern die NEX 7 mit ihren 24MPix Auflösung auf Halbformat...

Mit deren Crop- Reserven kommt dann so richtig "Freude" auf...

Hier eine weiße Clematis mit nachfolgendem Crop... NEX 7 und eingebauter Blitz (Leistung reduziert), Blende 8-11 am Olympus

Anhang 42896

Crop
Anhang 42897


LG
Henry

Wirklich krass.....das Multi Kulti Super Duper System ..... einfach Schweizer Messer unter den Adaptern.....:clapping

Ja, so ein Lupenobjektiv ist schon ziemlich krass...

Anhang 42898

Anhang 42899

38mm find ich da noch gut beherrschbar und auch zielführend ohne das gesamte Balgengeraffel...

An der NEX 7 finde ich die Geschichte genial, weil sie den eingebauten Blitz hat, den ich auch leicht "ankippen" kann wegen des "Knickgelenks" und so den Blitz noch etwas "ausrichten"...

LG
Henry

Wonach sollte man Ausschau halten ? Finde nichts über so ein Objektiv .

Zitat:

---

Zitat von Haesel

Wonach sollte man Ausschau halten ? Finde nichts über so ein Objektiv .

---

Lupenobjektiv ist das Suchwort für eine Ebay Suche...

Finden wirst Du dort eine Menge... Leitz Photare, Olympus OM 2.8/38er oder wie dieses hier, das 3.5/38mm und eine Menge anderer...

http://www.ebay.de/sch/?_nkw=Lupenob...d=804338171929

Aber Achtung !

Das Thema ist nicht ganz so leicht, wie es hier scheint... und es ist für solche Aufnahmen nicht unbedingt so ein Lupenobjektiv erforderlich... sondern z.B. ein Leica Focotar 2.8/40mm erbrachte gleich gute Ergebnisse.
So sollte es eigentlich zumindest in den noch geringen Abbildungsmaßstäben auch jedes exzellente Vergrößerungsobjektiv tun... Schneider Kreuznach Componon-S 2.8/50mm oder ein APO Rodagon 2.8/50mm oder, oder, oder EL Nikkor N2.8/50mm ebenso exzellent...

Das Lupenobjektiv möchte ich nutzen für Versuche mit Fokusstacking bei nochmals deutlich größeren Abbildungsmaßstäben... eben bis 5:1 oder höher.

Da muss ich aber erstmal die anderen Gerätschaften die da notwendig werden wie eine vernünftige Kaltlichtquelle, mm Antriebe etc... besorgen.

Diese simplen Bilder dienen eigentlich nur dazu, den RMS Adaptereinsatz für das VNEX zu zeigen... da diese Lupenobjektive eben den aus der Mikroskoptechnik stammenden RMS Anschluss aufweisen.
So interessieren mich eben auch noch Mikroskop-Objektive mit ihren nochmals höheren Abbildungsmaßstäben... ein ziemlich weites Feld.

Da ich dieses Lupenobjektiv nun nicht "schnöde" in einer normalen VNEX 25er Wandlerplatte zentriert festsetzen will (wegen der Gefährdung das Gewinde zu schädigen), ließ ich auf der gleichen Basis eben diesen RMS Adapter bauen.
Gibt es zwar einzeln auch für ca. 20-25 Euro zu kaufen im Internet, aber ich wollte das schon passend für das VNEX haben. Bei Fremdanbietern ist mir das immer zu riskant... und so hat man gleich noch ein nützliches Zubehörteil für eine völlig eigene Disziplin im extremen Makrobereich..

Bei mir entstand das aus der Not heraus, weil mein Novoflex Balgen eben einen gebräuchlichen M39 Anschluss hat... den ich nicht umbauen wollte, sondern dann lieber diesen Weg beschreiten...

Es gibt zwar auch von Olympus ein komplettes System... und einen RMS auf Olympus OM Adapter, aber das Teil soll dann schonmal - wenn es auftaucht - um die 150 Euro kosten... So hab ich es mit diesem Adapter dann sowohl am VNEX short, VNEX (wenn ich noch größere Abbildungsmaßstäbe ohne den Balgen brauche) als auch an meinem Novoflex Balgen im Einsatz... Kombinationen sind auch möglich, da ich auch ein Ansatzstück für das VNEX habe, mit dem ich es an den M39 Balgen setzen kann.

Dann kann ich am Balgen wunderbar die Maßstäbe einstellen und die "Feinfokussierung" über das aus meiner Sicht doch deutlich "geschmeidiger" zu fokussierende VNEX vornehmen. Dann wird das VNEX zum Feineinstellgerät... :lol:

LG
Henry

Hallo Henry,

Ich dachte mir schon dass Du an einer Weiterentwicklung feilst und die ist wieder einmal gut gelungen.
Nach den ersten Ergebnissen vermute ich einen schweren Konkurrenten für das Jupiter 12 am VNex denn
das Olympus 38 Macro macht seine Sache wirklich gut und das freut mich.

...Wird es die RMS-Wandlerplatte auch einzeln zu kaufen geben, denn ich bin mir nicht sicher ob ich noch
einen weiteren Anschluß (Robot) eingliedern möchte, zumal die Schneider C-Mounts die ich bereits habe dank
Deiner Wandlerplatten auch sehr gut funktionieren.

Das VNex vor einem Balgen plus RMS Mikroskop-Optik kann ich mir gut vorstellen. Meine Lösung war bislang
der Olympus Auto Tube 65-116 vor einem Minolta Auto Bellows III. Klappt auch, aber der Auto Tube ist
nicht gerade für so feine Arbeiten gedacht, eben "nur" ein variabler Zwischenring.

lg Magnus

Jo, die RMS Wandlerplatte gibbet auch einzeln...

LG
Henry
