Hallo,

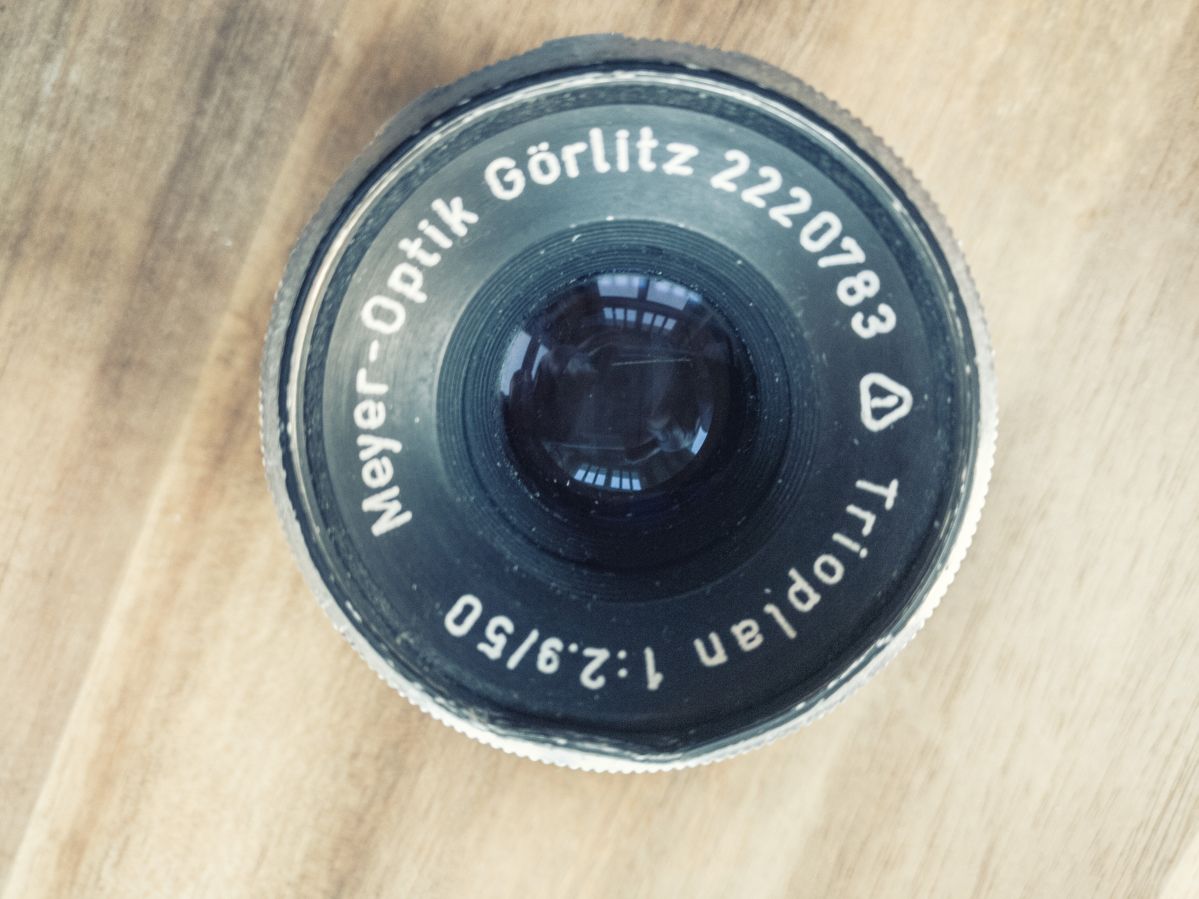

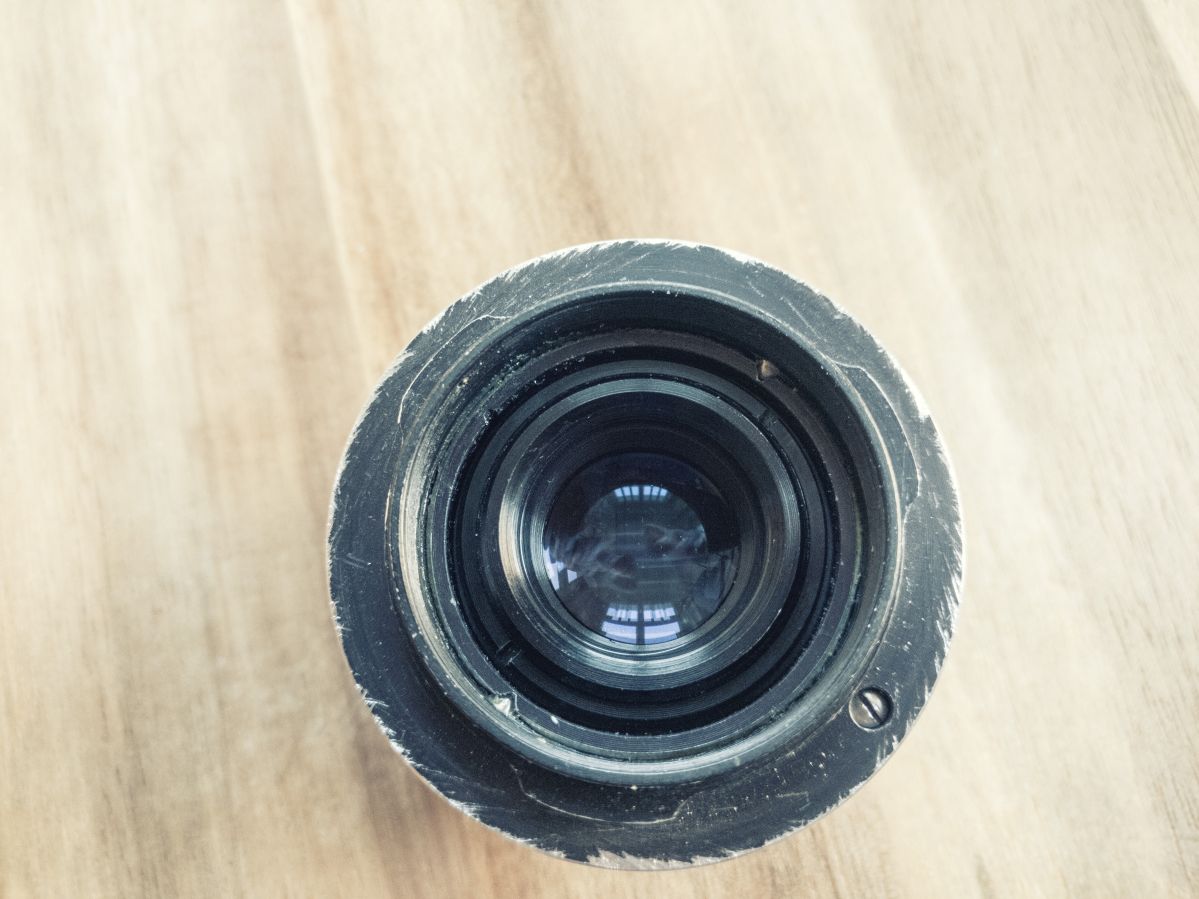

ich habe eine Altix mit diesem Objektiv, Metergang leichtgängig, Linsen klar aber leider eine Lamelle ausgehakt. Nun bitte ich um Tips, hat jemand dieses Objektiv schon einmal geöffnet? Hinweise werden dankbar entgegengenommen.
Na dann "Gut Licht" in 2014
Jürgen
Anhang 29008Anhang 29009
Das komplette Vorderteil (was bei deinem Exemplar schon verbogen aussieht) mit Linsen kannst du rausdrehen.
Gummihandschuh, Türstoppergummi oder "Waschbeckenpömpel" sind hier hilfreich. Auf der Rückseite sind zwei Ringe zu lösen, einer für die Rücklinsen, einer für die Fokusiereinheit, danach kannst du die Einheit auseinander
ziehen und kommst an die Blende. So eine Lamelle wieder einzufädeln ist aber ein ziemliche Geduldspuzzle.
Henry hat mal beschrieben wie man das am Besten macht. Such doch noch mal im Forum danach, hab den Link
leider nicht mehr.
Vielen Dank für Deinen Tip, also werde ich zuerst das deformierte Gewinde richten müssen!
Blendeneinfädeln - das ist wirklich eine Puzzel-Arbeit, beim Tessar ist es mir schon geglückt...bei der einen oder anderen Blende im Mikroskop auch...Versuch macht klug!
Danke Jürgen
P.S. oder meintest Du die komplette Einheit rausschrauben, also MIT dem deformierten Filtergewinde?? Ursprünglich dachte ich: Beschriftungsring rausdrehen und dann die Optikeinheit.
Mit dem verformten Gewinde, genau ! Brauchst also erst mal nix richten. Viel Glück !
Hallo Cyberpunky, hallo alle anderen,
vielen Dank für Deine Tips zum Zerlegen des Objektives, hat prima geklappt die Demontage.......die Montage aber auch!
Im Inneren war eine Blendenlamelle verbogen, diese konnte ich "entfernen" ohne die ganze Lamelleneinheit demontieren zu müssen. Dieses Exemplar hatte einen Knick, die wäre sowieso nicht wieder richtig in Funktion gekommen, nun habe ich halt eine Lamelle weniger drin, aber immer noch11 Stück!
Heute auf Fotosafari gewesen, war ja tolles Wetter, und sehr schöne Fotos geschossen. Teilweise dann Vergleiche noch gemacht, Meyer Trioplan 2,9/50 mit Minolta Rokkor 1,4/50 und Zeiss Pancolar 2,0/50, alle bei Blende 8. Bilder unten.
Zentrumsschärfe ist sehr gut aber im Vergleich zu Zeiss und Minolta treten deutliche Randunschärfen auf. Bilder mit "Kringelbokeh" habe ich versucht, bin aber noch nicht zufrieden mit den Ergebnissen. Nehme gern Hinweise entgegen wie man solche Bilder "komponieren" sollte, Danke im Voraus.

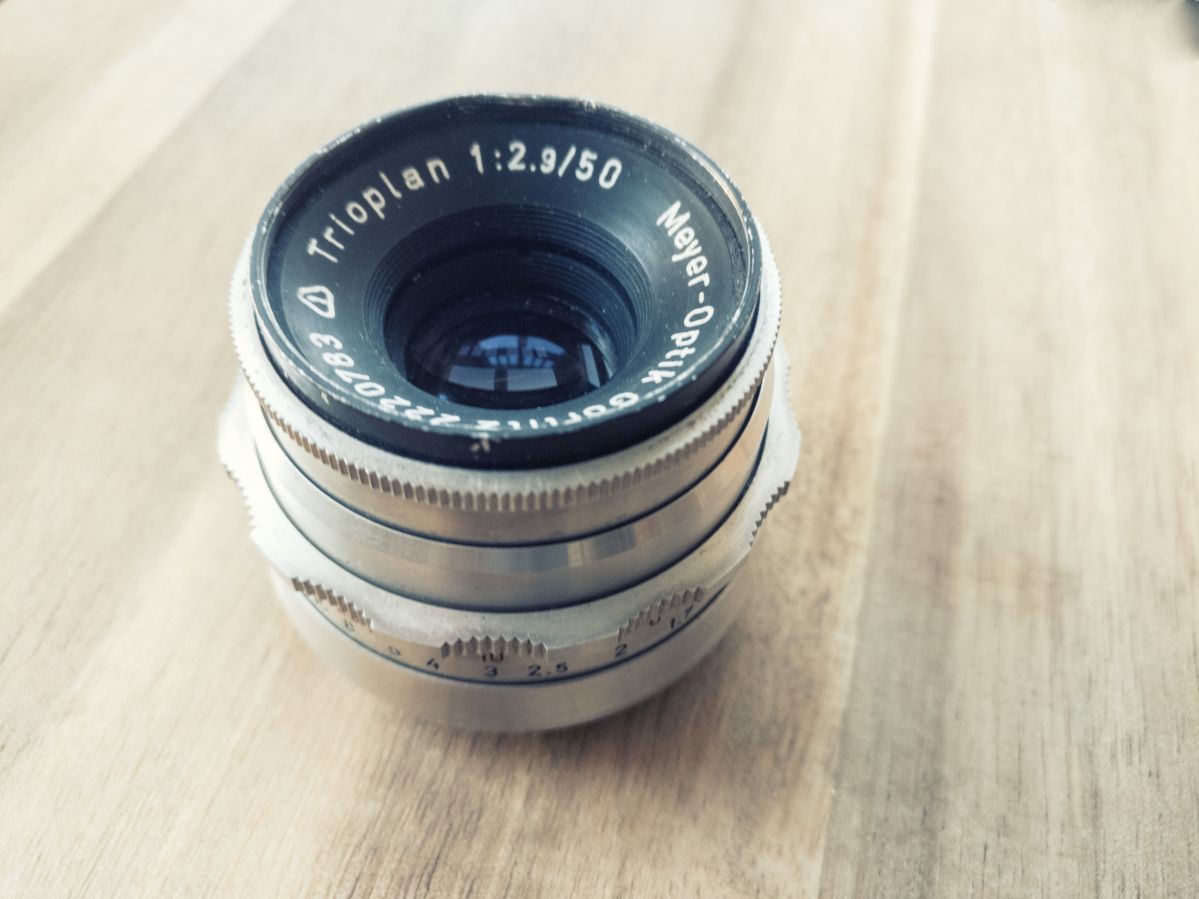

nun die Bilder Linse an der Kamera:
Anhang 29033
und nun Bilder zum Vergleich: ALLE Bilder völlig unbearbeitet jpg aus der Kamera, nur verkleinert!!
Trioplan bei f=8
Anhang 29034
Minolta Rokkor 1,4/50 bei f=8
Anhang 29035
Carl Zeiss Jena Pancolar 2,0/50 bei f=8
Anhang 29036
und zum Abschluß noch das Carl Zeiss Jena Flektogon 2,8/35 bei f=8
Anhang 29037
Gruß Jürgen
Hallo,
nun sind mir auch ein paar schöne "Kringelbokeh"-Aufnahmen mit diesem Meyer Trioplan 2,9/50 gelungen. Viel Spaß beim Betrachten!
Gruß Jürgen
Anhang 29137Anhang 29138Anhang 29139
ist ja fast auf Trioplan 2.8/100 Niveau :yes:
...nur eben mit dem Unterschied, dass es wegen der wesentlich kürzeren Brennweite nur im Makro-/Nahbereich funktioniert.Zitat:
Zitat von EdwinDrix
Zitat:
Zitat von Helge
...na da werde ich mal meinen 2-fach Konverter bemühen....ob das klappen wird? Blende geht ja dann von 2,9 auf 5,8 !
Gruß Jürgen
Danke dir für den Tipp! Der innerste Ring auf der Rückseite gibt auch die Hinterlinse am Altix-Tessar frei.Zitat:
Zitat von cyberpunky
Sie ließ sich ohne Probleme entnehmen, mit warmen Wasser und Spülmittel reinigen - und wieder einsetzen. Die gewölbte Seite kommt nach außen, die fast gerade nach innen.
Irgendjemand war da wohl mal mit einem fusseligen Lappen dran gewesen ...
Gruß,
Bernd

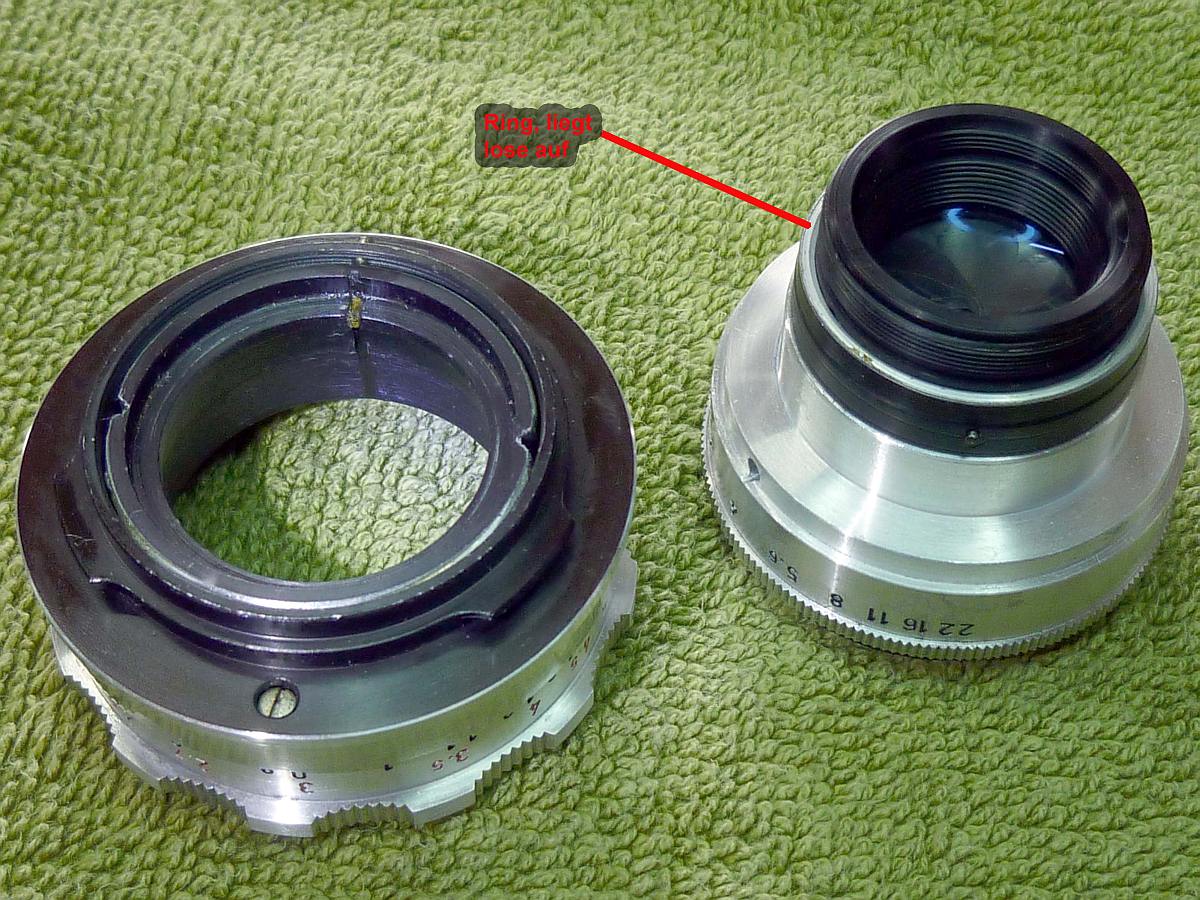

Nach Lösen den inneren Rings kann ich die Optikeinheit komplett entnehmen. Unter dem losen aufliegenden Ring befinden sich 3 Schrauben.Zitat:
Zitat von cyberpunky
Anhang 47172
Wie ich die Hinterlinse zum Reinigen entnehmen kann, ist mir noch nicht klar.
Wer ein, wie es weitergehen könnte?
Gruß,
Bernd
Vorsicht! die drei Schrauben sind bestimmt die Zentrierschrauben der ganzen Optikeinheit Hinterlinse im Verhältnis zur Frontlinse!!!
Gruß Jürgen
Ja, Jürgen, sowas in der Art habe ich vermutet und sie deshalb auch nicht angefasst.
Wenn ich mich recht erinnere, dann hast du schon alles richtig los gedreht und mußt nur noch die Linse rausnehmen.
Manchmal sitzen die etwas fest versuch mal mit klopfen oder mit einem Einweghandschuh sie vorsichtig zu drehen .
Die Linsen kann man von vorn entnehmen!
Wenn der Beschriftungsring weg ist sieht man zwei Gewinderinge, der äußere hält die ganze Linsengruppe. Rausdrehen, Linsengruppe rausnehmen und der Zugang zur Innenseite der Hinterlinse ist möglich durch die geöffnete Blende.
Der innere Gewindering hält die vordere Linse dieser Linsengruppe, den kann man auch rausnehmen und kommt somit an die Innenseite von Linse 1 (äußere Linse) und Linse 2 (mittlere Linse).
Viel Erfolg!
...und ich habe die Fokussiereinheit komplett zerlegt...und bekomm sie nicht wieder zusammengesetzt, Thema Federstifte für Geradführung!
Also Hände weg von der Fokussiereinheit, ist schwieriger als bei anderen Meyer-Optiken oder bei Zeiss Jena.
Gruß Jürgen
Sozusagen "Operation am offenen Herz"?
Ich glaube, die Hinterlinse durch die geöffnete Blende reinigen, lass ich erstmal sein.
Oder hab ich da was falsch verstanden?
Kann ich sie auf diesem Weg (mit einem kleinen Gummisauger) entnehmen?
Das würde ich versuchen.Zitat:
Zitat von Sucher
Geht aber leider nicht auf diese Weise.Zitat:
Zitat von cyberpunky
Wie schon erwähnt wurde - Man kommt zum Reinigen schon ganz gut an die Rücklinse ran, wenn die Blendenlamellen offen sind. Man muss aber besonders bei den älteren Trioplan 2.9/50 (SN< 2Mio.) auf die weiche Vergütung aufpassen. Besonders innen rubbelt man sich sehr leicht die Vergütung weg.
Hallo , wollte gerne die Linsen reinigen. Mein Modell (altix) ist etwas anders, als das hier besprochene. Vielleicht bekomme ich ein paar Tipps zur Demontage.
Vorne hat er ne kleine Delle, hoffentlich stört das nicht...:hr:
Dankeschön, Gruß Claas
Anhang 62570
Anhang 62571
Anhang 62572
Beim Trioplan 2,9 50 gibt es zw. Altix, Exakta und M42 Version als auch unter den versch. Baujahren keine signifikanten Unterschiede!
Alle können also gleich restauriert, geöffnet, gereinigt werden.
nö. Lässt sich genau wie in Beitrag #15 beschrieben öffnen und reinigen.Zitat:
Zitat von eos
Stört nicht. Du musst nur den vorderen, schwarzen Teil des Objektivs mit der Hand abschrauben (ggf. auf ein Neopren-Mauspad legen für etwas mehr Grip), dann siehst Du darunter die Spannringe für die erste Linse (der innere) und die gesamte Frontgruppe (Linse 1+2, der äußere). Damit kommst Du an alle Linsenflächen zum Reinigen. Wie schon gesagt, sei vorsichtig - nur tupfend reinigen, möglichst trocken, ohne Reinigungsflüssigkeit - , die Vergütung ist sehr weich, selbst mit einem Wattestäbchen bleiben Putzspuren übrig.Zitat:
Zitat von eos
... ich habe das Problem, dass ich beim Versuch, das Rauszudrehen, immer auch gegen den Blendenring komme, so dass ich Angst habe, zuviel Kraft auszuüben. Also das, was schwarz ist im Uhrzeigersinn mit Kraft drehen ?!?! Das innere sieht so aus... wahrscheinlich Pilz, aber vielleicht auch nur Dreck ??
Anhang 62575
Gruß Claas
in deinem wie auch allen anderen Fällen also:
Anhang 62573Anhang 62574
gegen den Uhrzeigersinn.Zitat:
Zitat von eos
prima, Danke. Das Mauspad meiner Tochter hat mitgeholfen ;-)
Schönes Wochenende noch, das war ja echt schnelle Unterstützung-
LG Claas
