Canon FD Chromring/Breechlock und nFD - Blendenfunktion überprüfen

Da die Frage schon mehrfach an mich herangetragen wurde, hier eine kleine Darstellung, wie man die Blende des FD Objektivs überhaupt entkoppelt, um die Blendenlamellen sicht- und prüfbar zu machen:

Anhang 16823

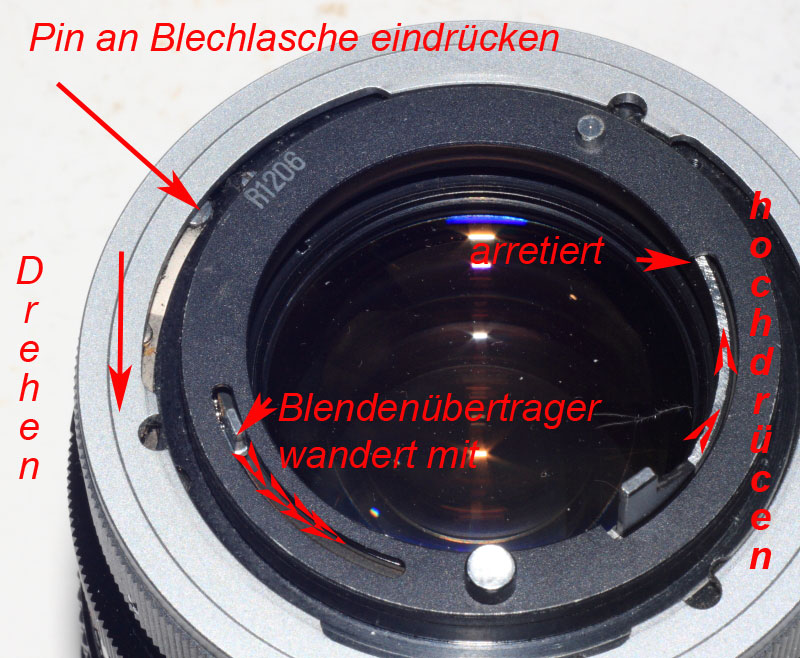

Im Bild ist zu erkennen, das sich unter dem Chromring in der Nähe der roten Ansetzmarkierung eine Blechlasche befindet, die verhindert das der Chromring sich wie beim Ansetzen und Verriegeln des Objektivs an die Kamera drehen lässt.

Das spiegelt in etwa auch das wieder, was sich beim Ansetzen des Objektivs an einer Kamera mit FD Aussenbajonett unterhalb des Chromrings "abspielt"

Diese Lasche ist dort angebracht worden, um den Chromring in einer definierten Position zu halten, wenn diese FD Objektive an die Kamera angebracht werden sollen. Er hält quasi alle Hebel in einer definierten Position zu den in der Kamera vorhandenen, korrespondierenden Gegenstücken. Mechanisch eine sehr aufwändige und wohl durchdachte Sache !

Nur wenn diese im Bild gezeigte Lasche nach unten/innen gedrückt wird, läßt sich der Ring drehen. Genau das passiert auch, wenn der Rückdeckel aufgesetzt oder das Objektiv an der Kamera angesetzt wird.

Gleichzeit erledigt der Chromring aber noch etwas anderes...

Am Chromring sind zwei in die Riffelung eingelassen Schräubchen zu sehen.. diese halten einen Hebel, der dafür sorgt, das der im linken Teil des Bildes zu sehende, mit den Kurzpfeilen markierte Blendenübertragungshebel ebenfalls in einer festen Position in die Kamera eingeführt wird. Über diesen Blendenübertragungshebel wird nämlich der später am Blendenring eingestellte Wert an die Kamera übertragen.

Es leuchtet ein, das dieser Hebel immer einen Anfangsposition haben muss, denn in der Kamera existiert ja das "Gegenstück" dazu.. ein Hebel mit dem das abgetastet wird. Würde dieser Hebel "frei laufen" könnte es sein, dass er oberhalb des mechanischen "Abtasters" in der Kamera angesetzt wird und infolge dessen nicht mit dem Belichtungsmesser korrespndiert.


Also den PIN mit einem spitzen Gegenstand runterdrücken und den Chromring drehen, dann sollte alles klarer werden und die drei Pfeile zeigen, wie sich der Blendenübertragungshebel jetzt mit der Blenden einstellung mitdreht.

Dann kann der Blendenwert am Blendenring eingestellt werden und mit dem zweiten, großen Hebel (ist der Schliesser für die Blende bei Auslösung der Kamera = Kameraschlagwerk) der Zustand der Lamellen überprüft werden.

Wird der große Hebel für das Kamera - Schlagwerk ganz nach oben gedrückt (arretiert), rastet er auch in eine feste Position und man hat dann die "Arbeitsblende". In der Position ist dann jede Veränderung der Blende bei Änderung am Blendenring sofort sichtbar.

Mechanisch sind diese FD Objektive echte Meisterleistungen, die sich aber nur schwer erschließen, wenn man sich in Ermangelung einer Kamera dazu klarmachen kann, was da wie ineinander greift.

LG
Henry

Da viele die FD Objektive wohl eher an der NEX nutzen, statt sie umzubauen, sei auch empfohlen, das Objektiv an den FD --> NEX Adapter zu bringen und beim Ansetzen die Hebelchen genauer zu beobachten.

Dann wird auch schnell klar, was wofür zuständig war und ist. Es ist darauf zu achten, dass der drehbare Ring am NEX Adapter dazu dient, das Schlagwerk "dauerhaft" zu simulieren, dadurch das er den Schlaghebel in eine definierte Position nach oben schiebt und beim Abnehmen des Objektivs wieder löst. Er bildet quasi eine dauerhafte Betätigung des Blendenschließhebels in der Kamera nach !

Deshalb muss auch der Ring am NEX Adapter auf ON stehen.. man kann sich das aber bei vielen FD Objektiven und NEX Adaptern auch sparen, wenn man den Blendenschließhebel komplett in die Arretierung schiebt, bevor man das Objektiv ansetzt. Dann ist es egal, wo der ON-->OFF Ring am NEX Adapter steht.

Probiert es mal aus.. bei einige Objektiven arretiert der Hebel, bei anderen wieder nicht.. je nach Objektivtyp.

LG
HEnry

Super, jetzt habe ich endlich FD kapiert. Herzlichen Dank

Gruß Gerhard

Der tip mit dem Adapter ist Gold wert, da so auch nFD Objektive geprüft werden können!
Bei denen funktioniert der obige Tip leider nicht mehr.

Grüße
Michael

Zu den FD --> SONY NEX Adaptern noch ein kleiner Hinweis.. weil es auch desöfteren vorkam.

Die aus fernöstlicher Fertigung stammenden Billig-Adapter zeichnen sich nicht durch extreme Maßhaltigkeit aus.
So kommt es speziell bei den FD Adaptern immer wieder dazu, dass diese "wacklig" auf dem Adapter sitzen. Schuld daran sind die falschen Steigungsmaß-Berechnungen der asiatischen Billigproduzenten im Hinblich auf die Funktion der "Haltekrallen"..

Der Chromring läuft auf einem Gewinde mit einem definierten Steigungsmaß und soll das Objektiv beim Verriegeln "anpressen" an die Auflagefläche.
Dadurch das die Steigung des Chromringgewindes einen definierten Abstand der Haltekrallen für die Viertelumdrehung der Verriegelung voraussetzt, müssen diese "Krallen" -Abstände oft "von Hand" nachgearbeitet werden um einen festen Sitz ohne zu wackeln zu erreichen.

Im nachfolgenden Bild sind die Haltekrallen mit einer Zange weiter nach oben / nach vorn / zu sich hin "gezogen" worden.

Wenn man also diese Krallen minimal nach vorne verbiegt (womit auch immer), so erreicht man einen festen Sitz des Objektivs auf dem Adapter..

Anhang 16824

LG
Henry

Zitat:

---

Zitat von LeBleuBeau

Der tip mit dem Adapter ist Gold wert, da so auch nFD Objektive geprüft werden können!
Bei denen funktioniert der obige Tip leider nicht mehr.

Grüße
Michael

---

Deshalb stand im Titel ja auch erstmal nur was von FD Chromring Objektiven... grins.

Bei der Umgestaltung des FD Mounts hin zum nFD Mount hatte man dann festgestellt, das es mechanisch vorteilhafter und weniger Aufwändig ist, wenn man statt des drehbaren Chromringes, den gesamten inneren Teil quasi wie bei einem Innenbajonett drehbar macht. So stand dann beim neuen FD Mount der äußere Teil bei Ansetzen des Objektivs "fest" in der Kamera - Halterung (Kamerabajonett) und der gesamte Tubus mit allen Einstellorganen und Hebeln wurde drehbar ausgeführt.

Wenn man ein nFD Objektiv an eine Kamera ansetzt, so wurde nun erstmalig das Objektiv selbst gedreht, wo vorher nur das Objektiv quasi nur durch den drehbaren Chromring angepresst wurde.
DAmit umging man die Notwendigkeit, diese sehr aufwändige Mechanik mit massenweise Federn und kleinen Zusatzhebeln bei den unterschiedlichen Objektivtypen jeweils neu "erfinden" zu müssen. Mal war mechanisch hier etwas im Wege, mal an anderer Stelle. So hatte letztlich bis auf das Auflagemaß jedes Objektiv so seine kleinen Änderungen in der Chromringvariante.
Das nFD war daher die logische Konsequenz, hier Einsparungen durch die Nutzung gleicher Teile vorzunehmen und die Dinge teilweise zu vereinfachen. Wo früher für die Objektivtypen jeweils ein Chromring mit eigenem Durchmesser für das 24er oder das 55er etc.. gefertigt werden musste, konnten nun die Teile miteinander kombiniert werden, weil die äußeren Dinge wie die gleich im Bild gezeigte Blechlasche, die Auflagefläche etc.. gleich verwendet werden konnten. Zwar war und ist auch hier die Mechanik immer noch ziemlich abgefahren, aber die Dinge wurden in der Fertigung einfach günstiger als die noch sehr aufwändig zu fertigenden FD Mounts.

Aber auch hier ist eine mechanische Möglichkeit gegeben, die nFD Objektive zu prüfen. Allerdings setzt dies 3 Hände voraus oder eine auf Verständnis beruhende Herangehensweise.

Der nFD Mount hat unter seiner umlaufenden Blechlasche die gesamte drehbare Mechanik.
Hier mal der Anschluss..

Anhang 16825

Unter dieser Blechlasche kann man eine Zahl von "Erhebungen" erkennen.. diese regeln das weitere vorgehen. Ich zeige deshalb ein weiteres Bild mit
abgenommener Blechlasche ... und den Punkten wo der innere Teil nun verriegelt ist in dem neuen Anschluss. Dies Punkte müssen gefunden und niedergedrückt und dabei gleichzeitig der gesamte Innenteil verdreht werden. Auch dann kann man die Geschichte prüfen..

Anhang 16826

Wie man hier sehen kann, sind an den zwei markierten Punkten kleine "Zungen" angebracht, die beim Niederdrücken dieser PINs die gesamte Auflageplatte mitsamt dem normal daran befestigten Objetiv freigeben.. durch drehen im Uhrzeigersinn werden dann die Geschehnisse beim Ansetzen an eine Kamera "simuliert"..

Sehr aufwändig und mit zwei Händen kaum zu schaffen.

Deshalb empfehle ich jedem, der sich für FD Objektive, egal ob FD oder nFD interessiert und die Funktion der Blende überprüfen will, sich einen alten Canon FD Rückdeckel zuzulegen, ihn hinten abzutrennen, so das quasi ein von hinten "durchsichtiger Deckel" entsteht. Dann gibt es kein Problem bei der Prüfung der nFD Objektive und man braucht keine "3 Hände".

Ideal, wenn man auf den Flohmarkt geht oder eine Fotobörse besucht und schnell mal so ein Objektiv prüfen will.

LG
Henry

Die Idee mit dem Rückdeckel ist sehr gut!
So kann man FD Objektive auch in Retrostellung für Makroaufnamen verwenden!
Es gab von Canon mal einen Deckel der nur aus dem Rand bestand um die Objektive in Retrostellung am Balgen zu betreiben.

Zitat:

---

Zitat von LeBleuBeau

Die Idee mit dem Rückdeckel ist sehr gut!
So kann man FD Objektive auch in Retrostellung für Makroaufnamen verwenden!
Es gab von Canon mal einen Deckel der nur aus dem Rand bestand um die Objektive in Retrostellung am Balgen zu betreiben.

---

Und eine "Mini-Streulichtblende" hat man dann auch gleich... grins

LG
Henry

hallo Henry

ups, da war ich wohl zu langsam, aber trotzdem. Da scheine ich ja eine richtige Marktlücke per PN an Henry getroffen zu haben, ...



Zitat :

"Wird der große Hebel für das Kamera - Schlagwerk ganz nach oben gedrückt (arretiert), rastet er auch in eine feste Position und man hat dann die "Arbeitsblende". In der Position ist dann jede Veränderung der Blende bei Änderung am Blendenring sofort sichtbar."


das war der Knackpunkt, vielen Dank


Bei mir sieht die FD-Linse allerdings etwas anders aus :

Anhang 16827

Wie dem auch sei, wenn ich jetzt die originale hintere Verschlusskappe aufsetze, dann funktioniert die wie ein FD-Body und nimmt alle beweglichen Teile im FD-Bajonett mit. Die Blendenfunktion kann durch die Optik von vorne kontrolliert werden.
Ein FD /EOS-Adapter müsste doch gleiches bewerkstelligen ?


Wolfgang

Natürlich - jeder FD auf XY Adapter ersetzt die das Kamaraseitige Bajonett um das Objektiv kontrolieren zu können.
Nur sind Adapter wie FD-Nikon - FD-EOS halt suboptimal durch die Linse die sie für die unendlich Korrektur brauchen - man sieht nicht so gut auf die Rückseite der Blende.

Nee.. Dein Objektiv sieht nicht anders aus.. in Deinem Bild "hängt" überhaupt eines dran, ist ein nFD Typ und nicht die Chromring - Version.. ich hab in Ermangelung eines Objektivs mit dem newFD Mount nur einen bei mir noch rumliegenden, eigentlichen nFD Anschlussteil gezeigt.

Klar, sehen kann man das mit jedem Adapter für FD Objektive.. ich wollte es aber etwas allemeiner halten, weil die Frage schon mehrfach an mich herangetragen wurde.
Auch kann es ja spontan auf einem Flohmarkt oder dem Besuch einer Fotobörse mal wichtig werden, wenn man zum ersten Mal mit Canon FD in Berührung kommt und eine "Bomben-Gelegenheit" findet etc..

So hab ich nun den Titel des Threads erweitert und angepasst, da mir in Deiner PM nicht klar wurde, welche der beiden Anschluss-Versionen, die sich doch deutlich in der mechanischen Ausführung unterscheiden, gemeint war und bei Dir vorliegt.

Nun hab ich die PM dann zum Anlass genommen, endlich (war schon lange geplant) dies kurz für alle Neulinge im FD Bereich aufzuzeigen. Manchmal sind es nämlich genau diese "Kleinigkeiten" die manche verzweifeln lassen. Selbst auf Fotobörsen, wo gestandene Händler herumstehen, von denen man eigentlich erwarten würde sich damit auszukennen, gibt es immer wieder erstaunte Gesichter, wenn man ein Chromring-Objektiv mal schnell prüft.. "wie haben sie das gemacht?" ist eine häufig gestellte Frage.

Insofern sind es oft diese Kleinigkeiten.. mal traut sich jemand nicht, das öffentlich zu fragen, manchmal erscheinen sie Experten zu trivial um überhaupt daran zu denken und darauf in Form eines Beitrags einzugehen.

Aber nur wer sich traut, Fragen zu stellen und andererseits sich als Wissender auch einen Kopf über die Fallstricke macht, vor denen manche Menschen im Umgang mit einige Dingen stehen können und seine gefundenen Lösungen weitergibt, hilft allen Interessierten weiter.

Damit sind die Frage und die Antwort in der Qualität gleich wichtig und jede nicht gestellte Frage ist eine ungenutzte Chance für die Erkenntnis anderer.

Insofern auch Danke für Deine Frage, stellt sie doch die Grundlage für den längst überfälligen Artikel dar.


LG
Henry

Zitat :

"Insofern auch Danke für Deine Frage, stellt sie doch die Grundlage für den längst überfälligen Artikel dar."


hallo Henry

alte Pfadfinderweisheit : Jeden Tag eine gute Tat, ..:clapping


trotzdem:
Um es für mich und andere noch einmal zu verifizieren :

Auf meinem Objektiv steht " Canon Macro Lens FD 50mm f=3,5 " drauf, aber es ist eigentlich ein nFD (drin :shocking:), und die FD´s selbst können eindeutig über den Chromring zugeordnet werden.

Zitat Wikipedia :
"New FD

Im Juni 1979 stellte Canon das modifizierte Bajonett New FD vor, welches aber keine zusätzliche Funktionen bot, sondern lediglich die Handhabung veränderte. Nun gab es keinen Überwurf mehr, sondern es musste wie bei anderen Marken das ganze Objektiv gedreht werden. Dazu war die Auflagefläche mit den Übertragungselementen im Objektiv drehbar gelagert. Außerdem gab es eine rechteckige Entriegelungstaste am Objektiv, die nach dem Drehen einrastete. Die bisherigen FD-Objektive wurden häufig, aber nicht offiziell mit dem Zusatz Chromring unterschieden. Die Telekonverter und Zwischenringe behielten de bisherige Lösung bei, zumeist ebenso die Fremdobjektive. Die New FD-Objektive arbeiteten nicht mehr mit dem CAT-Blitzsystem zusammen."

und jetzt ist meine kleine Welt wieder in Ordnung:lol:

Wolfgang

Zitat:

---

Zitat von LeBleuBeau

Es gab von Canon mal einen Deckel der nur aus dem Rand bestand um die Objektive in Retrostellung am Balgen zu betreiben.

---

Es gab von diesem "Deckel mit Loch" (ofiiziell "Macro Hood") zwei Versionen: eine mit glattem Rand, die nur an Objektiven funktioniert, bei denen man den Springblendenhebel einrasten kann (also im Wesentlichen "Breechlock"-Objektive), und eine mit geriffeltem Rand, die einen Mitnehmer für den Springblendenhebel hat und auch mit nFD funktioniert.

Gruß Norbert (FD seit 1981, Digi-EOS seit 2014)

Hallo,

ich habe ein 50 1.4 mit silbernen Bajonettring, so wie in Post Nr.1 beschrieben.

Wie kann ich die ganze Prozedur denn wieder rückgängig machen?
Hab versucht den Pin zu drücken und den Ring wieder zurückzudrehen, leider ohne Erfolg.
Ich bekomme das Objektiv jetzt nicht mehr an die Kamera...

Bin für jeden Tipp dankbar! :)

Geht es etwas ausführlicher?

Was genau hast Du denn bisher gemacht?
Welche Kamera/bzw. welcher Adapter?

Steht der Blendenring auf einer Zahl oder auf "A" eingerastet?

Wie Du siehst, Fragen über Fragen, bevor man überhaupt eine Antwort geben kann. In diesem Thread geht es darum, die Blendenfunktion zu überprüfen... hattest Du das Objektiv vielleicht auseinander genommen?

Das wird alles nicht so ganz klar aus den bisherigen Ausführungen.

LG
Henry

Hallo Henry,

ich wollte schauen ob die Blende noch funktioniert und bin nach Deiner Anleitung vorgegangen.
Die Blende steht momentan auf 2.8, das Objektiv wurde nicht zerlegt.
Ich möchte gerne den silbernen Ring wieder in die normale Position bringen, so das ich das Objektiv wieder ganz normal nutzen kann. Leider ist mir das nicht gelungen, deshalb habe ich mich hier angemeldet um evtl. Hilfe zu bekommen :)

Kamera: Canon T70

Gruß
Jens

Verstehe ich nicht.

Der Chromring läßt sich jederzeit wieder in seine Ausgangslage bringen.

Dieses Niederdrücken des PIN mit der Drehbewegung des Chromrings macht ja nix anderes, als das was beim Ansetzen an eine Kamera mit FD Bajonett passieren würde.

Der PIN zentriert das Objektiv in der Nut des Kamerabajonett und gibt gleichzeitig den Ring zum Anziehen frei. Mit seiner Drehbewegung zieht nun das Objektivdrehkranz sich selbst an die Kamera heran bis er sich nicht mehr drehen läßt.

Der gezeigte Kamerarückdeckel übernimmt hier quasi die Funktion des "Kamera-Bajonett"... Und da Du so ein Objektiv ja bekanntlich auch wieder von einem Kamera-Bajonett herunter bekommst, in dem Du den Chromring wieder in seine Ausgangsposition zurückdrehst, muss das auch beim Deckel so passieren.

Vermutlich hast Du den Chromring nur zu fest angezogen an den Rückdeckel. Sonst wäre das nicht erklärbar.

LG
Henry

Das Problem ist das der Bajonettring sich immer noch frei bewegen läßt. Die Sperre bei abgenommenen Deckel ist nicht mehr vorhanden.
Man kann weder den Rückdeckel, noch das Objektiv an der Kamera befestigen, da keine "Klemmung" stattfindet.
Auch läßt sich die Blende nicht mehr auf A stellen, bei 5,6 ist Schluß..

https://www.youtube.com/watch?v=NT_mgzqtZlY

Hallo, danke für das Video...

nun wird es klarer....

Das Bajonett wurde definitiv abgenommen oder die beiden kleinen Schrauben im Chromring gelöst/herausgeschraubt.

Denn.. kurz zur Erklärung:

Hinter dem Chromring befindet sich ein durch den Ring hindurch verschraubter Hebel, der bei der von Dir im Video gezeigten Drehbewegung im Normalfall den Blendenmitnehmer mitbewegt.
In Deinem Video stehen bei der Drehbewegung beide in den Schlitzen laufenden Hebel aber still.

Einer dieser Hebel dient normal dazu, vom Schlagwerk der Kamera die Blende zu schließen, der zweite gibt die Rückmeldung an den Belichtungsmesser, wo der Blendenring gerade auf welcher Zahl steht und damit wird dann die Belichtungseinstellung gebildet.

Und genau dieser Hebel bewegt sich überhaupt nicht... muss er aber, denn er muss beim Ansetzen des Objektivs an die Kamera vorher immer an einer definierten Position stehen.

Schaust Du in Deine T70, so siehst Du den vertikal herunterdrückbaren Hebel auf der linken Seite... .um dahinter zu greifen muss der Hebel am Objektiv immer an die oberste Stelle gebracht werden.

Das geschieht hier - wie in Deinem Video gezeigt, ersichtlich nicht. Es ist also davon auszugehen, dass dieser beschriebene, mit den zwei im Chromring durchgeschraubte interne Hebel los oder nicht mehr an der korrekten Stelle sitzt, da er die Blendenübertragung nicht mehr in den bei Ansetzen an die Kamera notwendige Ausgangslage bringt....

Da ist definitiv also mehr geschraubt worden, als nur mal eben den Deckel dranzusetzen und zu gucken... oder die beiden Schrauben durch den Chromring hindurch waren locker (manchmal ist da auch nur noch eine Schraube drin, die sich dann irgendwann auch noch losrüttelt... das aber kann ich aus der Ferne nur mutmaßen.

Such mal die Schraubenlöcher und guck, ob da winzige Schrauben drinsitzen... findest Du nur zwei Löcher, so sind die Schrauben "stiften" gegangen und müssen ersetzt werden.

Wenn Du den Chromring hin- und her drehst, wirst du mit etwas Glück auch die Gewinde des hinter dem Chromring sitzenden Mitnehmers zu sehen bekommen, in denen die fehlenden Schrauben saßen.

Viel Glück und gib Rückmeldung...

LG
Henry

also geschraubt wurde da nichts. hab das objektiv gestern aus dem keller geholt
und da war die linse noch an der kamera dran und es funktionierte alles wie es sollte.
ich hatte mich nur gewundert das man nicht sieht wie sich die blende verstellt,
bin dann davon ausgegangen das sie verölt ist. ich habe dann im netz gesucht und deine anleitung gefunden.
den pin runtergedrückt und dann konnte ich den blendenring ganz leicht drehen.
soweit war alles ok, sogar die blende funktioniert.

nur der blendenring lässt sich nicht mehr in die ursprüngliche position zurückstellen.
gut möglich das sich da im inneren was verstellt hat.
bin aber ganz vorsichtig gewesen, also ohne große krafteinwirkung.

im chromering sitzen zwei kleine schrauben, schaut alles normal aus..

Funktioniert die Blende komplett? Kannst Du sie komplett öffnen und schließen, oder siehst Du nur einen Teilbereich?

Hier zunächst einmal ein Bild.. das ist der Mitnehmer, von dem ich sprach, der durch die beiden Schrauben im Chromring gehalten und gesichert ist... wenn der los ist, dreht der Blendenring zwar, aber der Übertragungshebel bewegt sich halt nicht mehr, wie in Deinem Video.

[ATTACH]13852&d=1309992848[/IMG]

Aus der Ferne kann ich so leider auch nicht weiterhelfen, müsstest Du zuschicken.. denn so ein Verhalten hatte ich noch nicht.

Der Chromring muss runter, ebenso vermutlich das Bajonett... aber wer es noch nie gemacht hat, dem rate ich davon ab, das selbst zu machen... FD Objektive sind schon etwas komplizierter aufgebaut, insbesondere beim Wiederzusammenbau gibt es eine Menge zu beachten.

Solltest Du es schicken wollen, so findest Du die Adresse im Impressum... Kontakt per PN.

LG
Henry

Hallo, bin gerade auf diesen sehr interessanten thread gestossen.
Ich benutze diverse nFD Optiken mit Adapter an Sony E-mount. Jetzt habe ich mir einen 2x Converter mit FD Mount, also Chromring, original Canon
gekauft und ich kriege es nicht hin das sich die Blende schliesst. Es funktioniert nur die Offenblende? Ich habe noch nie mit so einem Converter gearbeitet auch zu meinen analog Canon Zeiten
nicht, daher wollte ich mal fragen ob das grundsätzlich funktionieren sollte oder ob das einfach nicht kompatibel ist.

Danke

Gruss
Thomas

Zitat:

---

Zitat von To13

Hallo, bin gerade auf diesen sehr interessanten thread gestossen.
Ich benutze diverse nFD Optiken mit Adapter an Sony E-mount. Jetzt habe ich mir einen 2x Converter mit FD Mount, also Chromring, original Canon
gekauft und ich kriege es nicht hin das sich die Blende schliesst. Es funktioniert nur die Offenblende? Ich habe noch nie mit so einem Converter gearbeitet auch zu meinen analog Canon Zeiten
nicht, daher wollte ich mal fragen ob das grundsätzlich funktionieren sollte oder ob das einfach nicht kompatibel ist.

Danke

Gruss
Thomas

---

Hallo, eigentlich müsste der Konverter mit allen Blenden funktionnieren. Allerdings scheint die Reihenfolge wichtig zu sein : du musst zuerst den Konverter mit dem Objektiv verbinden und dann die Kombination Objektiv + Konverter auf den Adapter montieren. Andernfalls bleibt das Objektiv auf Offenblende stecken. Das gleiche gilt übrigens auch für Makrozwischenringe. Ausprobiert habe ich das mit zwei Canon FD-Sony E-Mount Adaptern die unterschiedliche Mechanismen haben : der von K&F Concept hat wie alle mir bekannten China-Adapter einen Lock <>Open-Ring zur Schliessung der Blende und der von C7 Adapters aus Polen schliesst die Blende beim Ansetzen des Objektivs auf Arbeitsblende.


LG Volker

Bonne année 2019

Um das nochmal abzurunden:

An einer alten Canon (egal ob F1, EF, FTb oder wie sie alle hießen) Analogkamera gibt es ein sogenanntes Schlagwerk... dieser bewirkt, das die Blende auf den voreingestellten Wert geschlossen wird... und war bei Canon die Grundvoraussetzung um die "Offenblendmessung" überhaupt zu ermöglichen. Die Blende sollte, wie der Name schon sagt, offen bleiben beim Fokussieren.

Dazu gibt es an den alten Canon Objektiven intern eine Vorrichtung, welche die Blende auf den eingestellten Wert schließt, sobald die Kamera ausgelöst wird um ein Bild zu machen.

Am Objektiv ist hierzu ein eigener Hebel angebracht, der die Bewegung des Kameraschlagwerks auf diese Vorrichtung am Objektiv überträgt. In der Kamera sitzt dieser Hebel unten im Bajonett, wenn man durch das Bajonett blickt. Er bewegt sich im Moment des Auslösens der Kamera einmal kurz und kräftig nach rechts um dann in seine Ausgangslage zurück zu schnellen.

Das bewirkt, das die im Objektiv verbaute Vorrichtung die Blende schließt auf den am Blendenring voreingestellten Wert. Danach sorgen dann interne Federn im Objektiv, dass die Blende wieder geöffnet wird um weiterhin bei Offenblende arbeiten zu können.

Kurz zur Adaptiererei: Da an einem Adapter natürlich das Schlagwerk der Kamera nicht vorhanden ist, muss ein im Adapter vorhandener, drehbarer /On/Off dafür sorgen, dass diese Funktion "simulliert" wird... mit anderen Worten, eine Schraube sorgt dafür, das dieser Hebel am Objektiv mit dem Schlagwerk der Kamera kommunizierte, nun dauerhaft geschlossen wird.
Hierzu ist es aber erforderlich, sich klar zu machen, ob diese Schraube beim Einsetzen des Objektivs auch dort sitzt, wo auch der Schlagwerkshebel der Kamera sitzen würde.
Manche Menschen machen sich diese Mechanik nicht klar und würgen das Objektiv irgendwie in den Adapter, ohne zu merken, dass die Schraube in der Position sitzen muss, hinter und nicht vor dem Hebel am Objektiv... ENDE

Zurück zur Kamera und der Blendenübertragung zum Belichtungsmesser.
Der zweite Hebel, der seitlich vertikal auf der rechten Seite durch das Kamera-Bajonett zu sehen ist, ist der sogenannte Blendenmitnehmer. Er hat direkte Verbindung zur Nadel des Belichtungsmessers oder einer Skala im Sucherfenster. Bewegt man den Blendenring auf andere Werte, so folgt im Sucher die Nadel/Skala der Drehbewegung am Blendenring. Dies funktioniert aber nur, wenn die Blendenlamellen nicht verölt sind korrekt, sonst verändert im Sucher der Belichtungsmesser zwar seine Werte-Anzeige für die Blende, aber die Blende steht in beliebiger Position, weil die Rückstellkräfte der internen Federn im Objektiv nicht mehr gegen die Verklebung anwirken können. Dann sind die Adhäsionskräfte der verklebten Lamellen als die Rückstell-Federkraft der verbauten Federn und das Objektiv bzw. die Blendenlamellen müssen "entölt" werden... also ab in die Werkstatt.

Dies nur noch als Ergänzung weil ich gerade die 1.000 Anfrage zu FD und nFD Objektiven und einer alten Canon F1n habe und mir den uralten Artikel nochmal durchgelesen habe.

LG
Henry

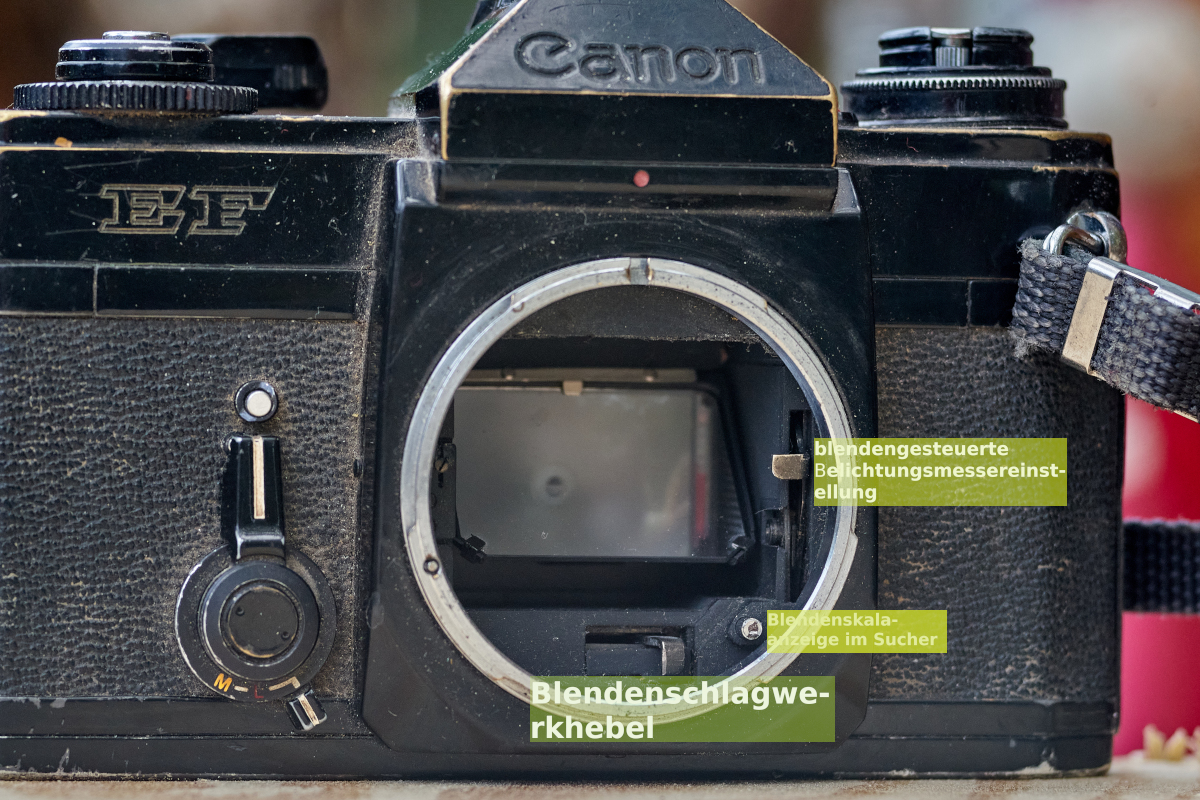

....hier eine kleine Visualisierung mit meiner alten, zerbeulten und verstaubten Canon EF. Die hier gerade noch liegt, weil ich damit letzte Woche erfolgreich einen Film belichtet habe - allerdings nur manuell wegen Wackelkontakt.

Anhang 123523

Gruß
Gorvah

Und noch ein Tip:
Um die Blendenfunktion der FD-Objektive (ohne Kamera) zu testen, kann/muß man mit einem Bajonettdeckel den Blendenhebel "entriegeln".
Gx

Jubi

Ich habe folgendes Problem,
Meine Blende bewegt sich gar nicht. Ich habe das nFD Bajonett an einem Canon nFD 300mm f4 non-L entriegelt und kann den Blendenring drehen wie ich will, es passiert nichts. Ich sehe das der Blendenring, den Blendenüberträger bewegt, das innen die Stege sich bewegen und das im inneren ein Ring sich an einer Linse dreht, mehr passiert aber leider nicht.
Ist die Blende Schrott? Kann ich es als Leie reparieren oder könnt ihr mir helfen?
MfG Johannes
