Objektive von alten Balgenkameras an die A7 bringen
Hallo,
hat schon einmal jemand von Euch ein Objektiv aus einer Balgenkamera ausgebaut (oder auch aus einer alten Range- oder View-Finder Kamera)? Ich bin gerade dabei zu versuchen, ein Agfa Apotar 4.5/85 aus einer Agfa Isolette (reversibel ausbaubar) an meine Sony A7 zu bringen.
Das Objektiv hat hinten (Kameraseitig) ein C-Mount Gewinde (1 Zoll).
Leider gelingt das noch nicht, weil ich nicht die passenden Adapter finde.
Bisherige Teillösung (leider noch nicht endgültig):
C-Mount-Nex Adapter: Das Objektiv lässt sich nur von der NEx-Bajonett-Seite einschrauben. Nun habe ich vor, diesen Adapter in einen Filter-Adapter zu kleben und dann mit Step-Up-Ringen an einen M42-M42-Focusing Helicoid (17-33mm) zu schrauben und diesen dann über einen M42-NEx-Adapter an die A7.
Probleme: Zu viele Zwischenteile (etwas zu dick) und... es gibt keinen Step-Up-Ring von 42mm auf 49/52/55 oder 58mm, außer in England mit zweifelhafter Lieferhistorie und horrenden Versandkosten.
Hat jemand vielleicht eine andere Lösung parat oder einen Tipp???
Gruß, Rolf
Liste der Anhänge anzeigen (Anzahl: 8)
Zitat:
Zitat von
Haesel
Auf jedenfall Ereignisse mit dem vnex System.
Es geht hier, wenn ich es richtig verstanden habe, um den Ausgleich des Auflagemasses,denn diese sind in den verschiedenen Systemen unterschiedlich. Des Weiteren sind diverse objektive ohne Fokussierung und dies ist erst mit dem vnex möglich.
Henry verbessere mich bitte, wenn ich was falsch erklärt habe.
Ja, 75 und 80mm sitzen einfach weiter weg vom Sensor als kürzerbrennweitige wie 30 oder 50mm V-Objektive... deshalb sind entweder Zwischenringe zur Distanzverlängerung notwendig oder es wird im VNEX der Distanztubus verwendet.
Dieser bringt dann einerseits die Brennweiten um die 75-80mm in den ungefähr notwendigen Arbeitsabstand...(feinjustage nachher über die Einschraubtiefe mit und in den Verbindungsmuttern) und ermöglicht zusammen mit den Wandlerplatten M25, M27, M30 oder 32.5 den Anschluss solcher Objektive...
Gut, ich zeig das mal in einer Bilderstrecke, wie es geht.

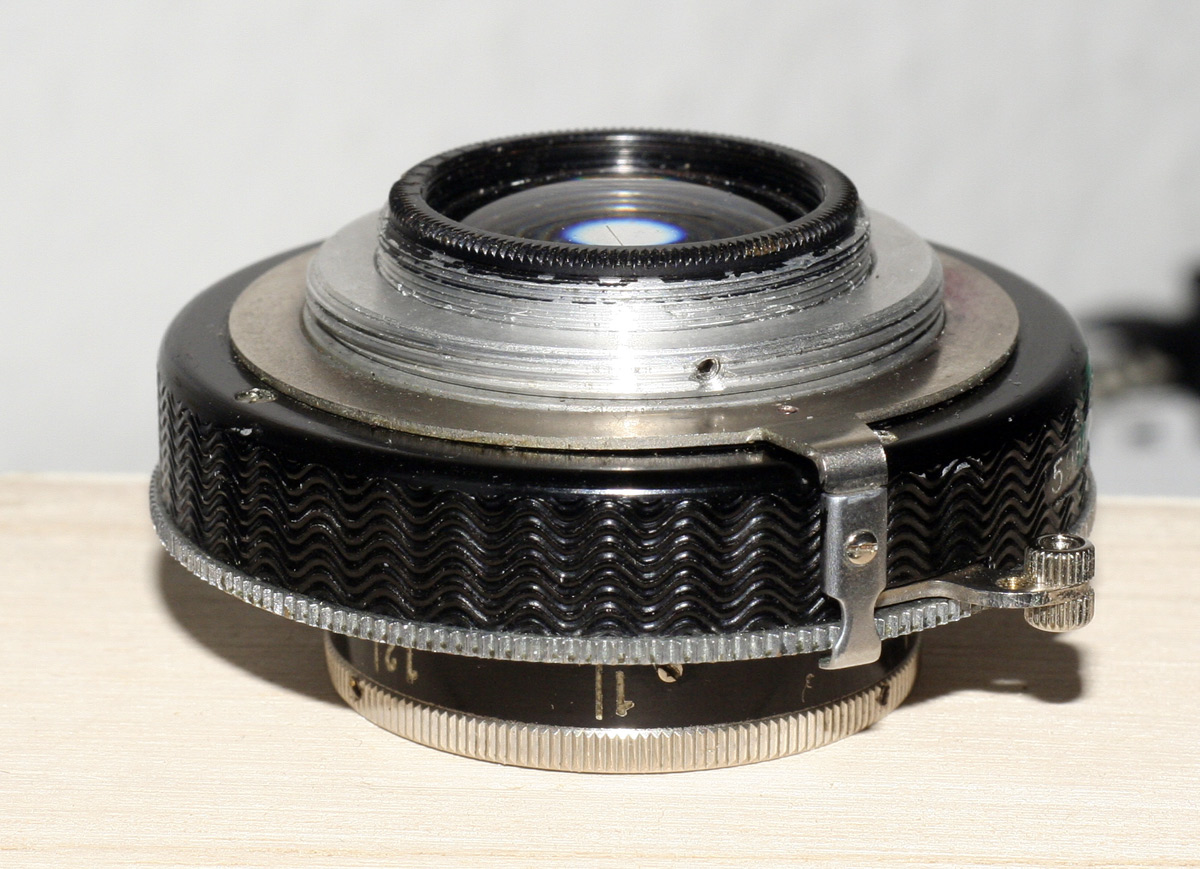

Vorab, bei Objektiven, die eine eigene Fokussierung mitbringen wie das hier gezeigte Xenar 2.8/75mm wird erstmal die Fokussierung auf "Unendlich" eingestellt... damit später mit dem VNEX ein Unendlichkeitspunkt erreicht wird. Wird das nicht beachtet, so kommt es zu unklaren Verhältnissen im Zusammenspiel VNEX und Objektiv!

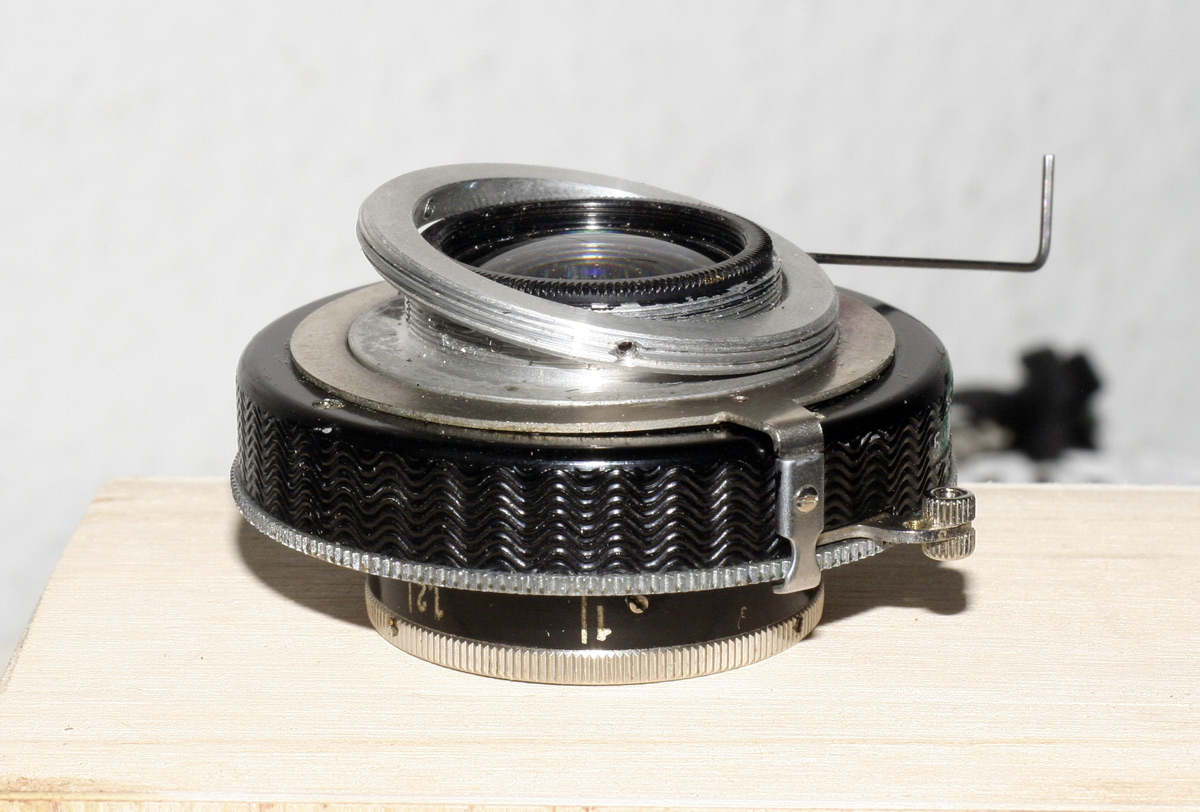

Sodann wird eine Wandlerplatte (hier eine 30mm Platte) an dem Gewinde des Zentralverschluss angebracht...
Anhang 42233
Dazu die in die Wandlerplatten eingelassenen 3 Madenschrauben (M2) leicht anziehen, so das die Platte gut sitzt.
Anhang 42234
Nachdem das erledigt ist, kann eine Verbindungsmutter übergeschraubt werden (hier die 12mm Mutter, es gibt noch die 9er und die 6er..)
Anhang 42235
Dann kommt in diese Mutter der Distanztubus für 80mm Brennweiten (nur ein ca. Wert der von 75 bis 90mm hinreichend genau ist)...
Anhang 42236

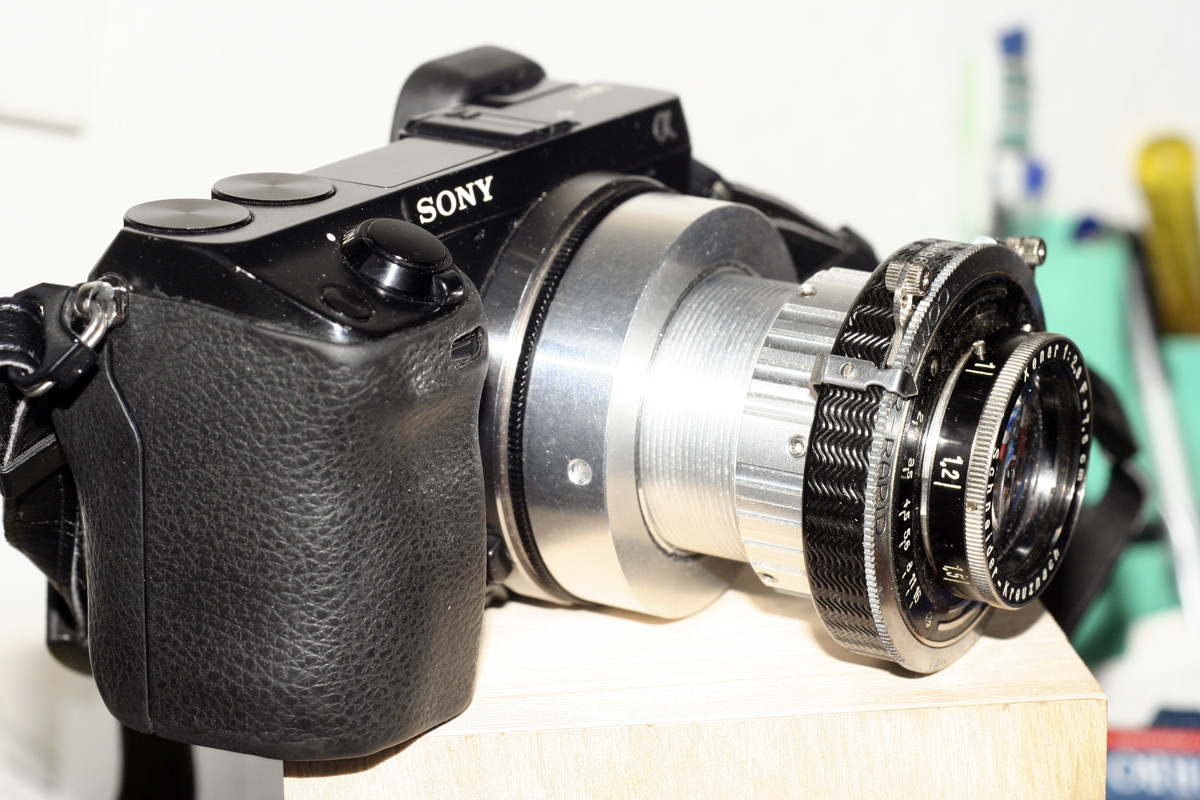

Und das "Gesamtgebilde" kann dann direkt an das VNEX KB angeschraubt werden.... hier gezeigt an der NEX 7.
Anhang 42237
Wer es "schöner" haben will, kann neuerdings auch auf die 27.5er Mutter zurückgreifen (Sonderzubehör) und dann sieht es so aus..
Anhang 42238
Erreicht diese Kombination wie in diesem Falle nur durch einen zusätzlichen Auszug des VNEX ein Unendlich, sonder geht noch im "eingefahrenen" Zustand des Fokuzswende drüber hinaus, so kann man weitere Muttern als addierbare Distanzstücke dazwischenschalten...
Hier mal eine mit einem Innenverbinder präparierte, als zusätzliches Distanzstück angebrachte 9mm Mutter...mit ihr wird das Unendlich im eingedrehten Zustand des VNEX Tubus schon recht gut erreicht und die Feinjustierung dann über die Einschraubtiefe in die Muttern justiert.
Anhang 42239
In dieser Kombination erreicht das 7,5cm Xenar nun ziemlich genau den Unendlichkeitspunkt und der Fokuswendel mit seinem Auszug kann maximal genutzt werden, um auch einen passablen Nahbereich zu erschließen.
Anhang 42240
So einfach kann so eine Adaptierung werden...
Die 3 Muttern der erweiterten Version des VNEX KB können also 6mm, 9mm, 12mm Distanzen schaffen, aber durch Kombination mit den Innenverbindern auch zu den Werten 15mm, 18mm und 21mm kaskadiert werden.
So hat man eine ziemlich flexible Lösung für alle Distanzprobleme in den Brennweitenbereichen um die jeweiligen Unterschiede in den mechanischen Bauweisen der Objektive auszugleichen...
Die Wandlerplatten dienen der Anpassung unterschiedlicher Gewindenormen der aus den Kameras gewonnenen Objektive und wandeln die nach M39 (den VNEX seitigen Anschluss)... die Muttern nehmen die so mit den Wandlerplatten präparierten Objektive auf und verbinden sich entweder zu anderen Muttern, oder eben dem Verlängerungstubus, der bei der ursprünglichen Nutzung für Vergrößerungsobjektive die Distanz von 50 mm Brennweiten auf die 80er V-Brennweiten anpasste.
Im Grunde ein flexibles System von Muttern, Tuben und Auszügen, die im Bereich von 50 - 105mm (wenn man dann noch mit Zwischenringsätzen zwischen VNEX und Kamera arbeitet auch nach oben hin in der Brennweite offen) schon ziemlich flexibel ist.
LG
Henry
